Wenn Du die Bilder auf der ersten Seite anschaust siehst Du eine Alu-Platte, bei der an den Längsseiten (Vorn - Hinten) Winkelprofile angeschraubt sind. Hartalu könnte ohne Erwärmung beim Biegen brechen. Aber Früher haben wir sowas auch mal schnell kalt übers Knie gebogen.
Genereller Hinweise: Wer sich an die Reparatur oder Reinigung oder Restaurierung
eines Radios, Fernsehers, usw. wagt und dabei das Gerät öffnen will,
sollte zuvor die Sicherheitshinweise
des Forums lesen.
ja ....jetzt habe ich das Bild gefunden. Ist eindeutig zu sehen. Diese Chassisaufbauten interessieren mich und auch die Materialien, da ich bei meinem Niederspannungsprojekt AM FM NF nun so langsam vom Laborbrettversuch zum echten Aufbau gelange. Ich werde einen modularen Aufbau umsetzen und brauche deswegen drei komplett geschlossene Gehäuse.
Hallo Miteinander. Also mit abschließenden Schaltplan ist es so eine Sache.Vorläufiger Schaltplan passt besser. Elektronisch hat sich noch verändert, das ich als NF Treiber eine 1T4 eingebaut habe.Die beiden Trioden der R212 habe ich parallel geschaltet. Die Lautstärke ist jetzt so hoch, das man sogar ab und zu den Lautstärke Regler benutzen muss. Die 1T4 war da.Und so Schlecht macht sie sich gar nicht einmal.Obwohl eine große Noval Röhre schon schöner gewesen wäre. Das Chassis ist von Schrott.Es besteht nur aus einer Alu Platte und Zwei Winkel.Die Winkel sind aus einem Stück Vierkantrohr das ich mit der Tischkreissäge Längs geteilt habe. Die Gehäusefrage hat sich auch gelöst.Ich möchte die Vorderfront und den Boden aus Holz und die Seite aus Plexyglas machen. Die Holzteile sind gebohrt und verleimt.Jetzt geht es die Tage noch an das lackieren.
Danke für das Mithelfen und Viele Grüße Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
Hallo Miteinander So langsam komme ich zum Abschluss. Die Vorderfront ist gebeizt und lackiert.Eine Glasscherbe für das Skalenfenster hat sich auch noch gefunden. Nur mit den Knöpfen bin ich nicht so zufrieden.Aber es war leider das einzige Paar das ich gefunden habe. Aber Bilder sagen doch mehr als Worte. Das Schaltbild versuche ich die Tage noch zu zeichnen. VG Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
ein tolles Gerät ist das geworden. Das Gehäuse sieht richtig gut aus. Holz ist doch immer wieder ein toller Werkstoff. Ich gebe Dir recht, die Drehknöpfe beleidigen Dein Radio. Vieleicht...wenn keine alten Knöpfe aufzutreiben sind, könnte man sich etwas aus schwarzem Hartholz drehen/drechseln lassen. Diese müssten auch richtig schön groß sein. Das würde gut zu dem Stil passen.
Was auch noch echt genial wäre, ist eine Skalenbeleuchtung. Beim Radiohören ist das immer wie bei Kerzenlicht sitzen.
Ich bin schon gespannt auf den Plan. Tolle Arbeit und Gruß von

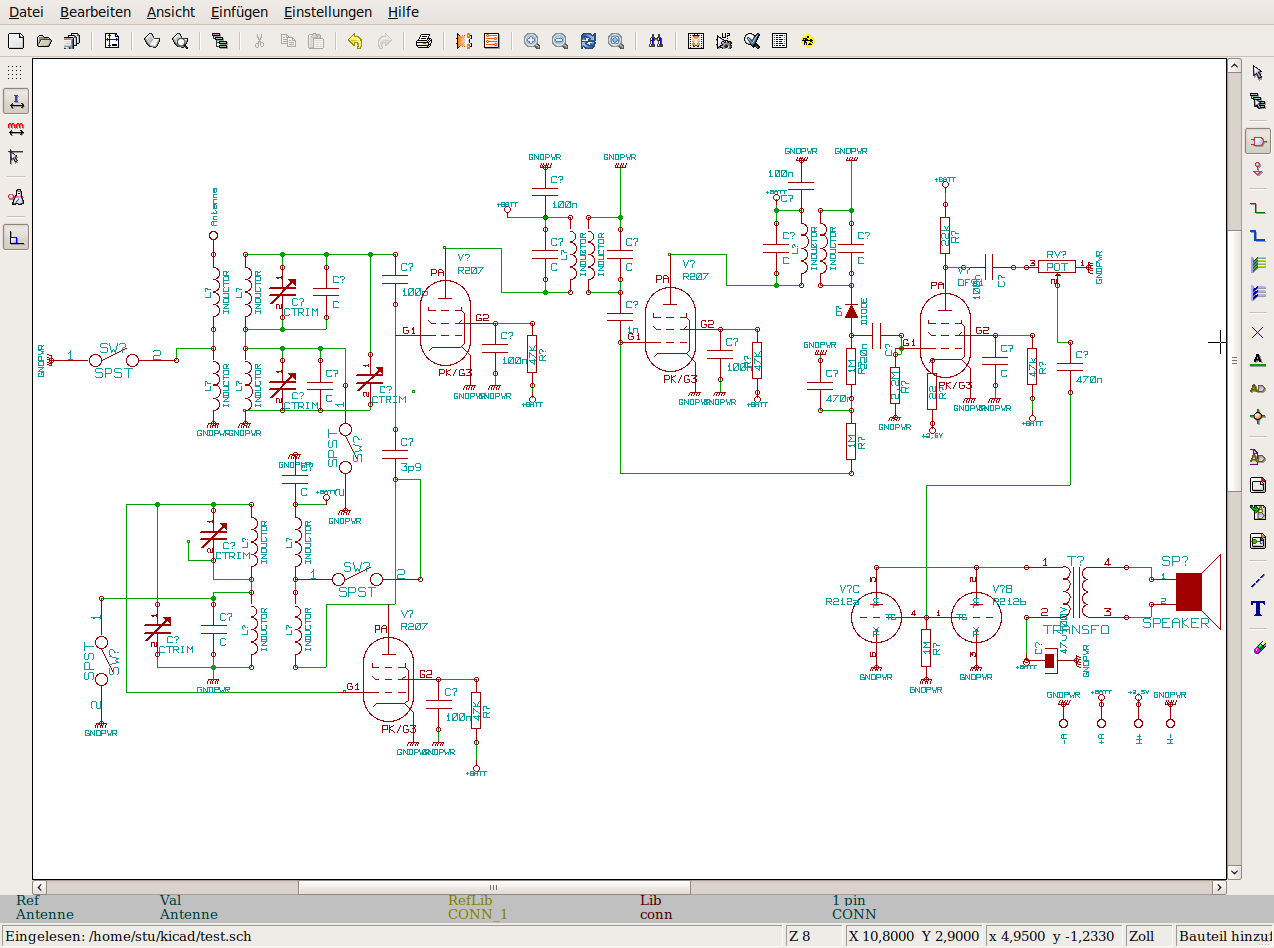

Hallo Joe,hallo Miteinander Skalenbeleuchtung ist schon drin.Man kann sie auf den Fotos nur nicht sehen.es ist ein Kugelbirnchen 3,2 V etwas dunkel,aber ausreichend. Knöpfe habe ich jetzt auch welche bekommen.Nun suche ich noch etwas Messingblech um die Front ein wenig verzieren zu können. Ich lade dann noch ein Foto hoch wenn ich fertig bin. Den Schaltplan habe ich dieses mal versucht auf Kicad zu zeichnen.Ist etwas gewöhnungsbedürftig.Aber wenn man sich ein wenig eingewöhnt hat macht es fast Spaß. Im Großen und Ganzen hat mir das Projekt doch viel Freude bereitet.Auch wenn es eigentlich nur ein Dampfradio werden sollte. Jetzt wäre eigentlich der richtige Zeitpunkt sich zu überlegen ob man nicht was Neues beginnen sollte. Mal schauen LG Norbert Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
