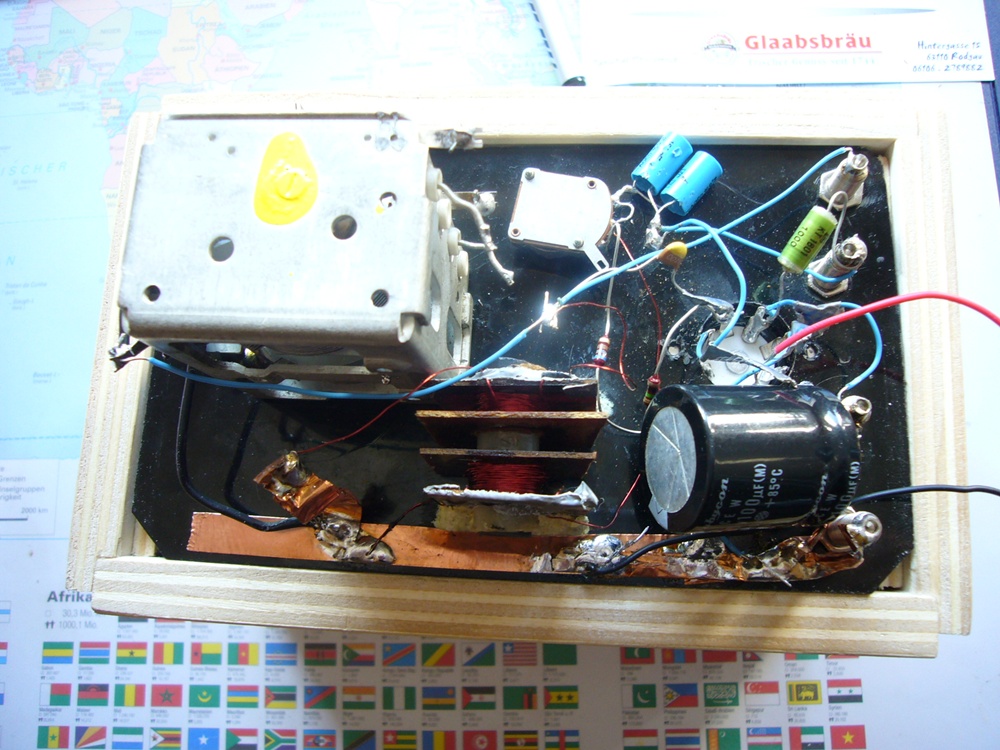

Eine kleine Bastelei, mehr aus "vorhandenen" Teilen als aus Langweile. Die Schaltung selbst taucht als sogen. Batterie RöhrenAudion Schaltung öffters auf.

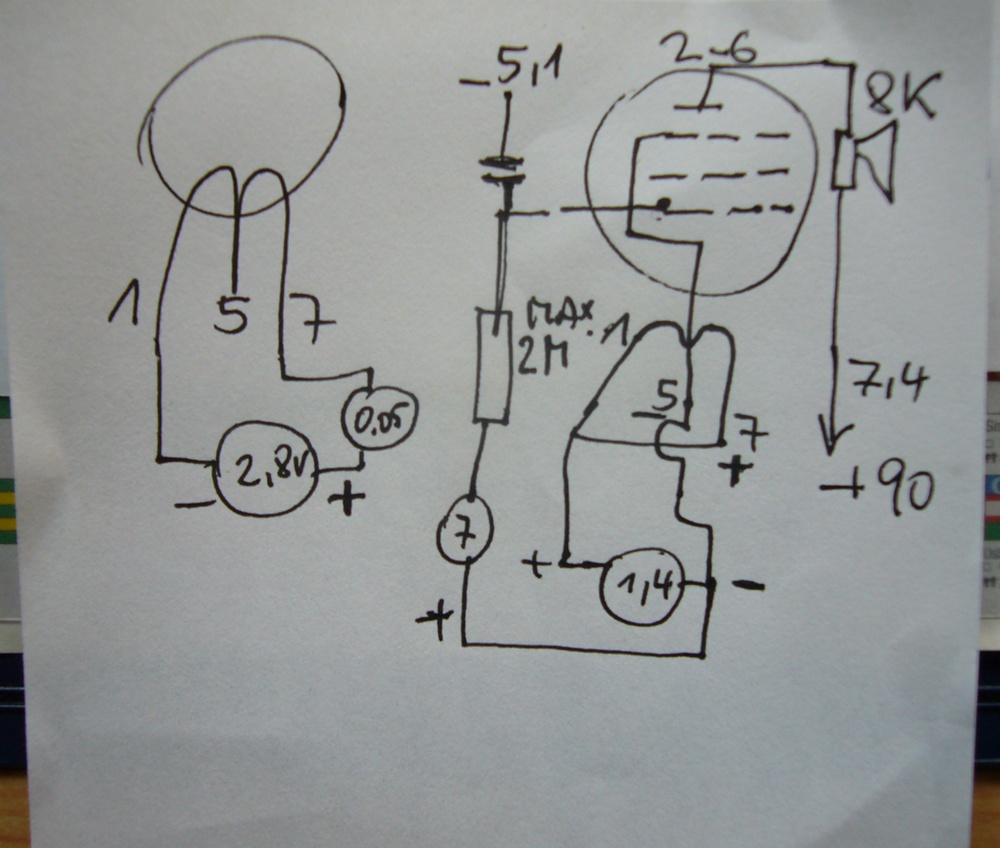

Ich habe die Anodenspannung auf 80 Volt augelegt. Die Maximal aU=90 Volt. Geht mit 9 x 9 Volt Blöcken, oder man hat eine Anodenspannungs - Quelle.
Die Spule ist auf ein Stück Fe Stab mit 0,3 mm CuL Draht gewickelt. Ein Röhrenstammtisch Radiofreund wird mir eine Dl 92 beim nächsten Treffen mitbringen. Danach berichte ich vom Empfang.







Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Datei-Anhänge


joeberesf gefällt der Beitrag.

WGF-Meister

Hallo Georg,

schön Dein kleiner Einkreiser aus Teilen aus der Bastelkiste. Mir ist aufgefallen, dass Dein
Audion keinen eigenen Anodenwiderstand hat und der 2000Ohm Hörer diesen Part übernimmt.
Vielleicht wäre es noch besser das NF- Signal hinter einem Anodenwiderstand abzugreifen und
über einen 470nF Kondensator auszukoppeln. Das hätte den Vorteil, dass auch andere, niederohmigere
Hörer, verwendet werden können. Ich habe an dieser Stelle meinen guten Sennheiser- Kopfhörer, mit
2x 100Ohm Gleichstromwiderstand am Start. Das klingt sehr gut.

Bin schon gespannt auf Deinen Empfangsbericht und ob Du mit der Rückkopplung zufrieden bist.

Gruß

Joe
