Kosmosradiomann Drehkondensator nachbauen
 1 2
07.01.08 18:38
brutusflagge

WGF-Einsteiger

 Re: Kosmosradiomann Drehkondensator nachbauen

Hallo Solar, freue mich das ich Dir helfen kann.
Nachdem ich endlich Mikrometerschraube und Schieblehre gefunden habe geht es los. Also:
Breite und Höhe des Stators 80X40mm Stärke:2,3mm Aluminium
Stator: Breite (Durchmesser)80mm Stärke 0,3mm Kupfer
Isolator 0,2mm Pertinax(Hartpapier)
Distanzscheiben Pertinax zwische den Isolatoren 0,2mm an den beiden unteren Schrauben
Schrauben Messing M3X17mm mit Kopf
Auge zur Statoraufname außen 17,4mm Bohrung 10,05mm
Isolator 80X47,7
Viel Erfolg beim nachbauen und ich würde mich freuen wenn Du mich auf dem laufenden hältst, solltest Du noch andere Daten benötigen frage einfach nach.
mfg Guido


Editiert 07.01.08 19:14
Genereller Hinweis: Wer sich an die Reparatur oder Reinigung oder Restaurierung eines Radios, Fernsehers, usw. wagt
und dabei das Gerät öffnen will, sollte zuvor die Sicherheitshinweise des Forums lesen.
07.01.08 21:43
Solar

nicht registriert

 Re: Kosmosradiomann Drehkondensator nachbauen

Hallo Guido.
Vielen Dank für Daten, alles schon ausgedruckt und gespeichert. Ich werde wohl erst um Ostern herum zur Umsetzung kommen. Solar
30.12.11 14:10
GeorgK

Premium-Nutzer

 Re: Kosmosradiomann Drehkondensator nachbauen

Solar:
Hallo Guido.
Vielen Dank für Daten, alles schon ausgedruckt und gespeichert. Ich werde wohl erst um Ostern herum zur Umsetzung kommen. Solar



Hier geht es weiter:


http://www.wumpus-gollum-forum.de/forum/...au-16_26.html#7


Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg
Genereller Hinweis: Die Anwendung der Groß/Kleinschreibung erleichtert die Lesbarkeit von Beiträgen..
30.12.11 15:10
GeorgK

Premium-Nutzer

 Re: Kosmosradiomann Drehkondensator nachbauen

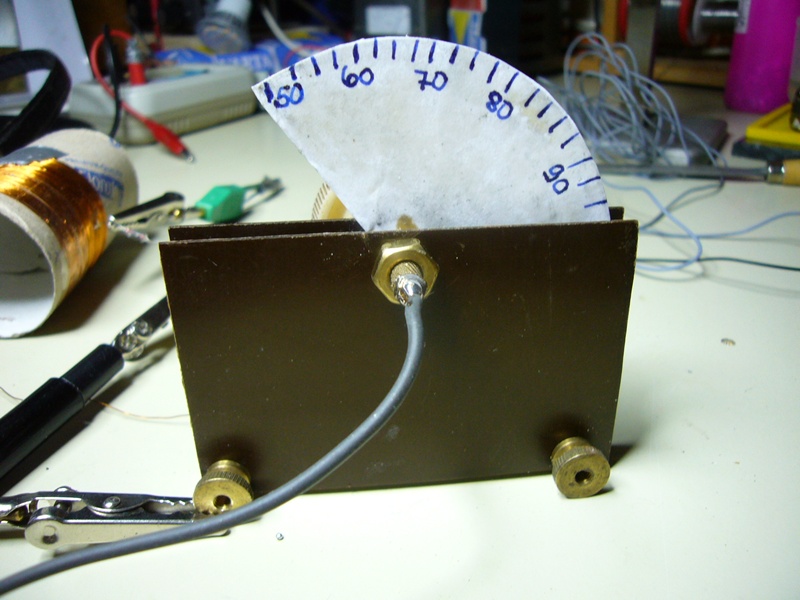

Jetzt habe ich die Pertinaxplatten (0,2mm) einfach nach aussen gelegt, (deshalb, weil oben Löcher im Pertinax für den Rotor sind.)
den Rotor mit normalem Papier beklebt, der Luftspalt ist etwa 3 mm. Ergebniss ist im Bild zu sehen. Optimal, 580 Pf. Anfang ist 50 Pf, bis 580 Pf.

Das Papier schleift allerdings am Alu und wird dadurch dunkel. Evtl. lackiere ich das Papier.









Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Zuletzt bearbeitet am 30.12.11 17:00

Datei-Anhänge
Drehko.JPG Drehko.JPG (2x)

Mime-Type: image/jpeg, 117 kB
RD001.JPG RD001.JPG (2x)

Mime-Type: image/jpeg, 142 kB
RD007.JPG RD007.JPG (3x)

Mime-Type: image/jpeg, 129 kB
RD004.JPG RD004.JPG (3x)

Mime-Type: image/jpeg, 124 kB
