"Tonfunk Violetta UKW-GW" Schaltplan
 1
27.01.09 22:12
Grenzwelle

WGF-Einsteiger

 "Tonfunk Violetta UKW-GW" Schaltplan

Hallo Röhrenradiofreaks!

Das ist meine erste Anfrage in diesem Forum und ich hoffe, nicht so erfolglos wie die in den Suchmaschinen. Ich habe Kenntnisse der Materie und auch Reparaturerfahrung. Ich suche den Schaltplan der "Tonkunk Violetta UKW-GW" bzw. einen Besitzer des Gerätes, der mir konkret beantworten kann:
1). Welche Schalterstellung (links/rechts) entspricht 230V?
2). Der Vorbesitzer hat das NT verbastelt. Ich benötige den Planausschnitt mit den Röhrenheizungen, bzw. die Antwort auf die Frage. Welche Anlaßheißleiter und Vorwiderstände hineingehören.

Gruß,
Werner

heiter weiter!
Genereller Hinweise: Wer sich an die Reparatur oder Reinigung oder Restaurierung eines Radios, Fernsehers, usw. wagt
und dabei das Gerät öffnen will, sollte zuvor die Sicherheitshinweise des Forums lesen.

Vor Eingriffen in Geräte bitte diese Hinweise lesen: Was ich auf gar keinen Fall machen sollte!
27.01.09 22:34
Wolle

Moderator

 Re: "Tonfunk Violetta UKW-GW" Schaltplan

Hallo Werner.

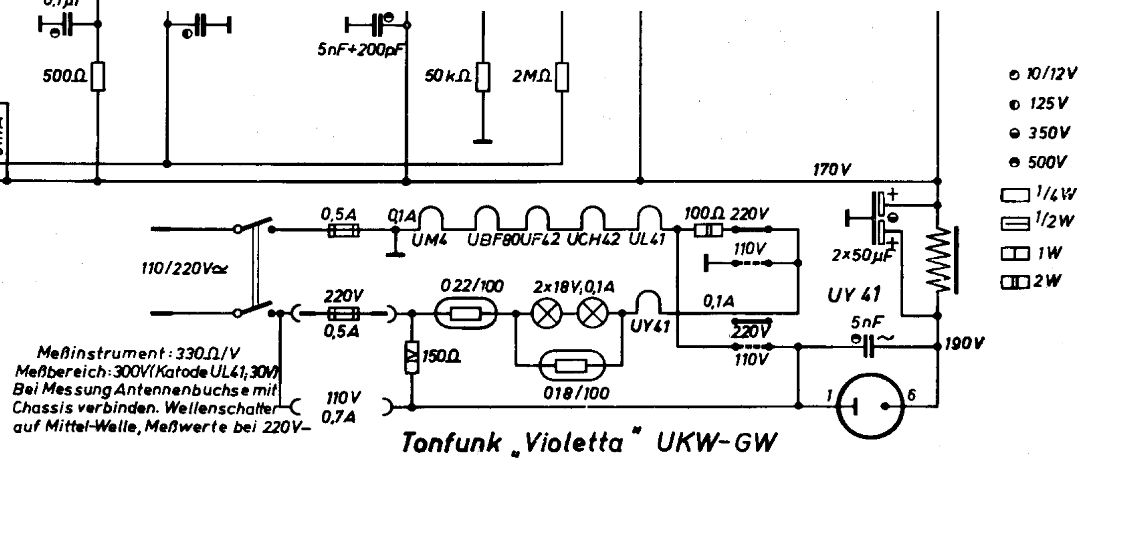

Zuerst ein herzliches Willkommen hier im Forum. Zu Deinen Vorkenntnissen und technischen Möglichkeiten brauche ich keine Fragen zu stellen. Die UY41 ist ja bei diesem Gerät durch eine Diode ersetzt worden. Der Heizkreis müßte also ebenfalls durch einen Widerstand entsprechend der Heizspannung der Gleichrichterröhre ersetzt worden sein. Anbei ein Schaltungsausschnitt des Heizkreises der Violetta UKW GW. Damit müßte die Einstellung der Netzspannungswahl erkennbar sein.

Mit vielen Grüßen.
Wolle

Datei-Anhänge
Bild125.jpg Bild125.jpg (206x)

Mime-Type: image/pjpeg, 91 kB
27.01.09 22:58
Grenzwelle

WGF-Einsteiger

 Re: "Tonfunk Violetta UKW-GW" Schaltplan

Suuper! Genau das hat mir gefehlt. So muß ein Forum funktionieren!

Herzlichsten Dank,
Werner

heiter weiter!
