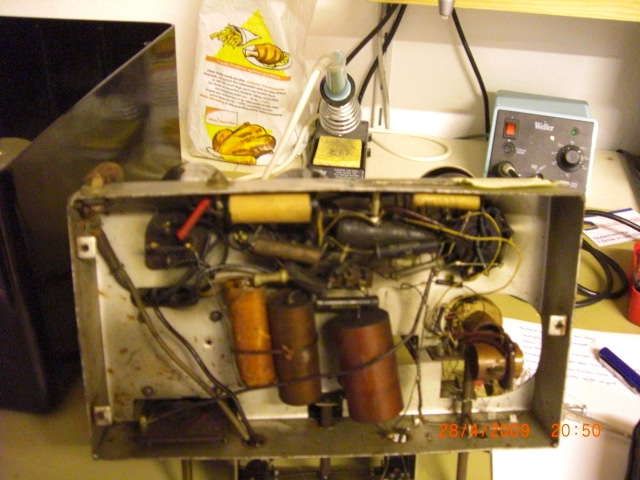

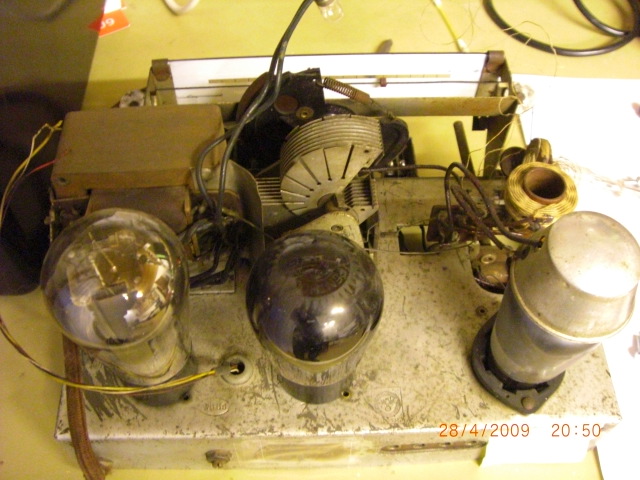

| Ist das ein VE 301 dyn? |
|
|
|
1
|
|
|
|
|
28.04.09 21:42
Wolle  Moderator
|
Re: Ist das ein VE 301 dyn?
Hallo Opa Fritz.
Zuerst ein herzliches Willkommen hier im Forum. Im VE301 Wdyn ist original ein elektrodynamischer Lautsprecher eingesetzt. Die permanentdynamische Ausführung wurde im GW eingesetzt. Auf jeden Fall brauchst Du einen Ausgangstrafo. Die fehlende Feldspule läßt sich erst einmal durch einen Widerstand ersetzen.
Mit vielen Grüßen.
Wolle
|
|
|
|
28.04.09 22:07
OpaFritz  Premium-Nutzer
|
Re: Ist das ein VE 301 dyn?
Hallo,
vielen Dank für die rasche Antwort. Die Feldspule im Schaltplan dyn ist die vom Lautsprecher? Als Ersatz dann
die 5kOhm 5-10W verwenden?
Viele Grüsse
|
|
|
|
|
Genereller Hinweis: Die Anwendung der Groß/Kleinschreibung erleichtert die Lesbarkeit von Beiträgen..
|
|
28.04.09 22:16
Wolle Moderator
|
Re: Ist das ein VE 301 dyn?
Hallo Opa Fritz.
Der Widerstand 5 kOhm (4,7 kOhm) geht in Ordnung. Damit müßte sich das Gerrät erst einmal in Betrieb nehmen lassen.
Viele Grüße.
Wolle
|
|
|
|
30.04.09 21:35
OpaFritz Premium-Nutzer
|
Re: Ist das ein VE 301 dyn?
Hallo Wolle,
vielen Dank für die Tipps. Einfach eine gute Gemeinschaft im Forum, als Neueinsteiger hat man damit eine gute Hilfe. Zu Beginn hat es so trüb ausgesehen. So ist das Gerät nun zumindest bereit. Empfang ist noch fast nicht vorhanden. Jetzt untersuche ich Bauteil für Bauteil.
Aber der Tipp war der richtige Schlüssel für den Einstieg.
Viele Grüße
OpaFritz
|
|
|
|
30.04.09 23:01
roehrenfreak Moderator
|
Re: Ist das ein VE 301 dyn?
Hallo Opa Fritz,
auch ich heisse Dich im WGF herzlich willkommen. Ergänzend zu den vorigen Beiträgen erlaube ich mir noch einen Fingerzeig auf die Siebkondensatoren in der Spannungsversorgung. Erfahrungsgemäss sind diese nach rd. 70 Jahren nicht mehr das was sie mal waren. Nicht zu verachten sind nämlich darin Feinschlüsse, welche die Gleichrichterröhre schnell in alle Jagdgründe befördern könnten. Und das wäre sehr schade. Daß der VE zudem auch noch brummt "wie d´Sau" und alle Spannungen viel zu niedrig sind ist ein weiteres, sicheres Zeichen für deren Ausfall. Ergo - messen, prüfen und im Zweifelsfall lieber austauschen bevor das Ungemach hereinbricht. Das nur als Tipp eines "gebrannten Kindes", welches eine Gleichrichterröhre durch Unvorsicht einmal "gehimmelt" hat  .
Freundliche Grüsse,
Jürgen rf
Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)
|
|
|
|
|
|
