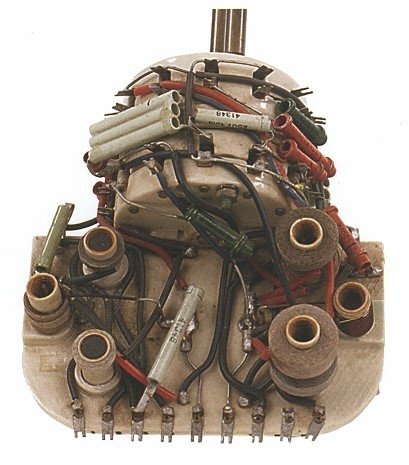

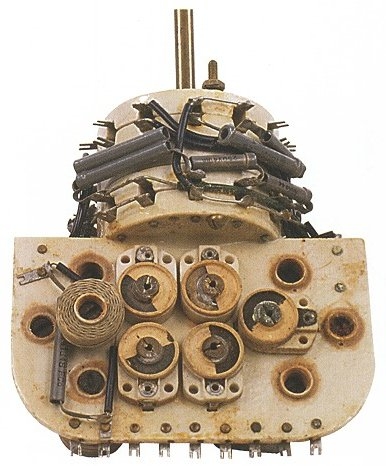

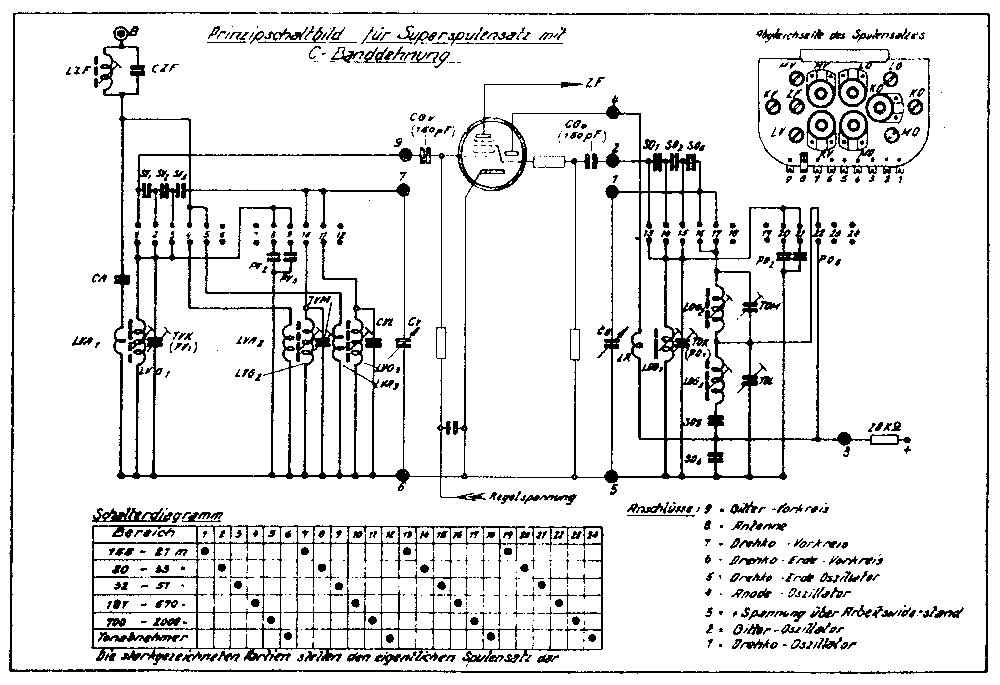

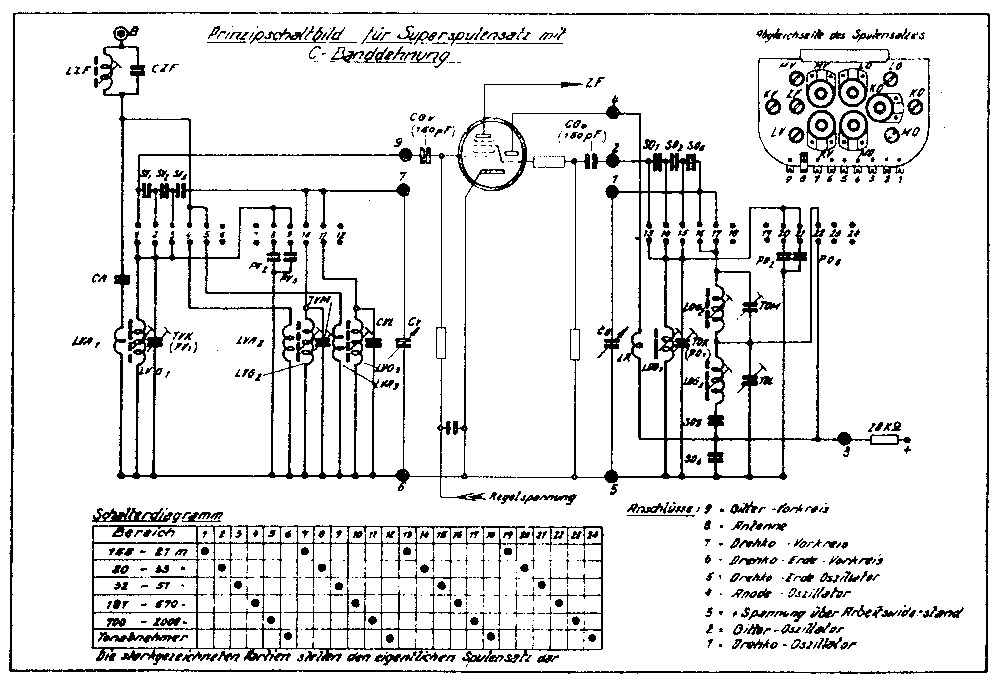

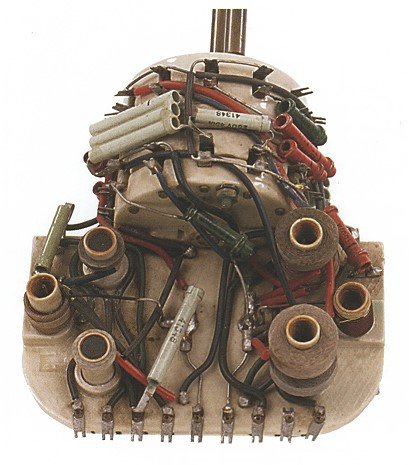

Superspulensatz EZs 0104
Herstellungsjahr: 1949

Der Superspulensatz EZs 0104 der Hermsdorf-Schomburg-Isolatoren-Gesellschaft war ab 1949 im Handel. Auf dem Keramikträger befinden sich alle Vorkreis- und Oszillatorspulen samt dazugehörigen Trimmern für den C-Abgleich und ein im Eingang angeordneter ZF-Sperrkreis. Ein in den Träger integrierter Wellenschalter bietet fünf Schaltstellungen für die Empfangsbereiche und eine sechste für die Umschaltung der Niederfrequenz auf den Tonabnehmereingang. Durch eine sinnvolle Schaltung der Kurzwellenspulen in Kombination mit einer kapazitiven Banddehnung werden noch zwei gespreizte Kurzwellenteilbereiche zur Verfügung gestellt. In Verbindung mit einer Mischröhre, z.B. der in dieser Zeit noch üblichen ECH 11, und einigen Bauteilen konnte man mit dem EZs 0104 ein hochwertiges Superhet-Eingangsteil aufbauen. Für angehende Kurzwellenamateure in der damaligen Zeit nicht uninteressant!

Technische Daten
Bauteil: Superspulensatz mit C-Dehnung
Wellenbereiche: KW I 21-158 m, KW II 20-33 m, KW III 32-51 m, MW 187-570 m, LW 700-2000 m
Kreise: 2, abstimmbar
Baugruppe: vorgesehen für ECH 11
Trägermaterial: Keramik
Gewicht: 0,33 kg





Datei-Anhänge
Bild1.jpg Bild1.jpg (37x)

Mime-Type: image/jpeg, 47 kB

Bild2.jpg Bild2.jpg (39x)

Mime-Type: image/jpeg, 47 kB

hescho1.jpg hescho1.jpg (35x)

Mime-Type: image/jpeg, 172 kB

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, auf denen Urheberrechte Anderer liegen!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
27.12.17 13:26
Pluspol

WGF-Premiumnutzer

27.12.17 13:26
Pluspol

WGF-Premiumnutzer

Re: Hescho

Hallo Reinhard,

diesen Spulensatz hatte ich neben dem von G. Neumann früher auch gern genutzt. Zur funktionalen Komplettierung fehlen noch die beiden ZF-Filter und der ZF-Sperrkreis im Antenneingang. Es gab Filter-Varianten mit aufgedampfter Keramikhülle und welche mit Alubechern wie bei G. Neumann...

Gruß Dietmar
