Audion mit Schwundregelung
  •
 1 2 3 4 5 .. 11
 1 2 3 4 5 .. 11
14.11.13 20:15
nobbyrad58

WGF-Premiumnutzer

14.11.13 20:15
nobbyrad58

WGF-Premiumnutzer

Re: Audion mit Schwundregelung

Hallo Andreas!

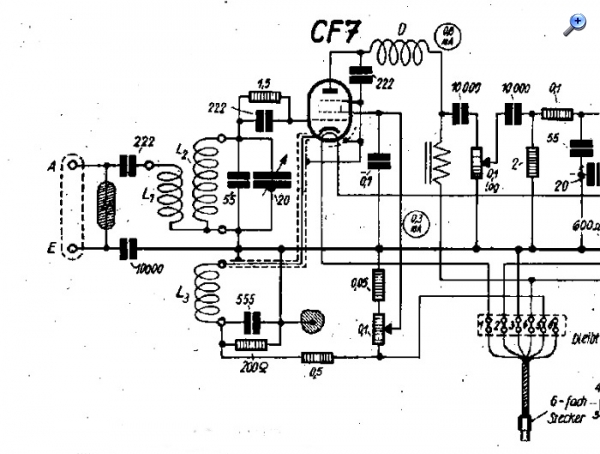

Aus der gleichen Quelle eine damals neue und gute Schaltung. Die Katodenrückkopplung oder ECO Schaltung.
Die Bauteilewerte sind für die KW Amateurbänder mit Wahl der Bereiche durch Steckspulen, könnte natürlich auch für andere Bereiche genommen werden mit Anpassung der Bauteile natürlich. Rechts vom Schaltplanausschnitt kommt nur noch eine einfache NF Stufe, das Poti ist mit drauf. Das Netzteil ist extra, es handelt sich um den Empfänger einer einfache AFU Station von etwa 1940.

'

MFG Nobby

Datei-Anhänge
ECO Audion 1942.jpg ECO Audion 1942.jpg (84x)

Mime-Type: image/jpeg, 73 kB

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, auf denen Urheberrechte Anderer liegen!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
15.11.13 06:04
AndreasStefan

WGF-Nutzer Stufe 2

15.11.13 06:04
AndreasStefan

WGF-Nutzer Stufe 2

Re: Audion mit Schwundregelung

Hallo Nobby,

diese Art der Schaltung habe ich noch nicht gebaut.
Werde das mal am WE an meinen Drahtverhau ausprobieren. Ich glaube, dass die Jungs von damals, genau wussten was sie machen.
Viele gute Schaltungen sind einfach in der Versenkung verschwunden. Da hilft es ungemein, wenn man über viele Bücher, so wie bei dir das der Fall ist, verfügt.

Grüße von Andreas

15.11.13 15:44
nobbyrad58

WGF-Premiumnutzer

15.11.13 15:44
nobbyrad58

WGF-Premiumnutzer

Re: Audion mit Schwundregelung

Hallo Andreas!

Ganz wichtig bei dieser Schaltung ist die kurze Leitungsführung der Rückkoppelspule L 3 und der Schirmung der Leitung zur Spule.
Für das ECO Audion sind hier ein paar Bauteile beschrieben und gelistet. Alles nach dem Stand von 1940.

MFG Nobby

Zuletzt bearbeitet am 15.11.13 15:45

Datei-Anhänge
Einzelteilliste fr ECO Audion.jpg Einzelteilliste fr ECO Audion.jpg (103x)

Mime-Type: image/jpeg, 140 kB

Windungszahlen.jpg Windungszahlen.jpg (96x)

Mime-Type: image/jpeg, 41 kB

Aufbau der Spule KW_3.jpg Aufbau der Spule KW_3.jpg (111x)

Mime-Type: image/jpeg, 17 kB

15.11.13 17:05
AndreasStefan

WGF-Nutzer Stufe 2

15.11.13 17:05
AndreasStefan

WGF-Nutzer Stufe 2

Re: Audion mit Schwundregelung

Hallo Nobby,

danke für die Hinweise. Werde die Spule so nah wie möglich an den Drehko verbauen. Der Röhrensockel ist eh am Drehko, so dass die Leitungen so kurz wie möglich sind. Mal sehen was man aus den Teil rausholen kann.
Mein Netzteil ist schon fertig. Habe fertig gelötet RC Gitterglieder unterschiedlicher Werte. Da kann man viel experimentieren.
Als NF nehme ich zur Probe einen Brüllwürfel. Werde hier berichten wie die Sache läuft.


Grüße von Andreas

15.11.13 19:14
nobbyrad58

WGF-Premiumnutzer

15.11.13 19:14
nobbyrad58

WGF-Premiumnutzer

Re: Audion mit Schwundregelung

Hallo Andreas!

Hab noch mal nachgelegt. Schau mal ins Postfach.

MFG Nobby

18.11.13 17:42
AndreasStefan

WGF-Nutzer Stufe 2

18.11.13 17:42
AndreasStefan

WGF-Nutzer Stufe 2

Re: Audion mit Schwundregelung

Hallo Nobby,

hier mal mein Bastelbericht.

Habe die Schaltung, mit Änderungen in den Bauteilen, nachgebaut.
Was soll ich sagen? Kann locker mit mein Kaskodeaudion mithalten. In Punkto Frequenzstabilität ist das Teil trotz wilder Verdrahtung so
richtig gut. Werde auf dieser Basis einen 2-Kreiser bauen.
Als Röhrenbestückung habe ich das "Arbeitstier" EF80 verwendet. Danach die EF183 (im Anhang am Spanngitter zu sehen).
Die ging bestens. Habe wieder "Blut" geleckt. Das Teil ist im Kopf schon fertig.


Grüße von Andreas

Datei-Anhänge
IMG_1155.JPG IMG_1155.JPG (106x)

Mime-Type: image/jpeg, 421 kB

IMG_1163.JPG IMG_1163.JPG (97x)

Mime-Type: image/jpeg, 433 kB

18.11.13 17:49
nobbyrad58

WGF-Premiumnutzer

18.11.13 17:49
nobbyrad58

WGF-Premiumnutzer

Re: Audion mit Schwundregelung

Hallo Andreas!

Die Schaltungen sind aus den 30er bis 40ern. Die Kaskodeschaltung gab so noch nicht und die Katodenrückkopplung ECO wurde hochgelobt. Diese ECO Schaltung wurde auch später für Ein.-oder Zweikreis Audion noch lange in den Fachbüchern gezeigt und positiv gegenüber dem normalen Audion herausgestellt.
Super das es auch ohne Superabchirmung auf einer Lötösenleiste klappt.

MFG Nobby

Zuletzt bearbeitet am 18.11.13 17:52

18.11.13 18:07
AndreasStefan

WGF-Nutzer Stufe 2

18.11.13 18:07
AndreasStefan

WGF-Nutzer Stufe 2

Re: Audion mit Schwundregelung

Hallo Nobby,

hat ein bisschen gebrummt (Handempfindlich). Aber bei der "Verdrahtung" kein Wunder.
Sonst arbeitet die Schaltung sehr gut.
Habe die Antenne einmal über die Wicklung und einmal an die Katode angeschlossen.
Über die Wicklung arbeitet das Audion "Ruhiger". Werde morgen über C und Potianpassung sowie über meine Loop-Antenne
noch einige Versuche machen. Mal sehen, was man noch aus dem "Drahtverhau" rausholen kann?
Werde dann wieder berichten.

Schönen Abend noch und
Grüße von Andreas

20.11.13 17:08
AndreasStefan

WGF-Nutzer Stufe 2

20.11.13 17:08
AndreasStefan

WGF-Nutzer Stufe 2

Re: Audion mit Schwundregelung

Hallo Nobby,

hier nun ein Zwischenbericht vom Bau.
Habe gestern noch verschiedene Antennenankopplungen versucht, und festgestellt, dass die lose Kopplung über die Spule
die beste und stabilste Anpassung ist.
Heute habe ich mich an den Eingangskreis gewagt. Zur Verwendung kamen Industriespulen. Da ich keine Trimmer mehr hatte, war ich auf die Dinger angewiesen. Der Grundgedanke waren die Fertigungstoleranzen. Die Spulen überstreichen das gesamte 49m Band.
Der Eingangskreis wird synchron mit den Audionkreis mittelst Doppeldrehko 320pF abgestimmt. Auch besteht die Möglichkeit die HF zu regulieren. Das funktioniert schon mal prima. Nach ein paar "Abgleicharbeiten" am Kern spielte das Teil.
Na ja, die RK muss noch ein wenig überarbeitet werden und die wilden Schwingungen muss man sich halt weg denken.
Alublech ist bestellt, Netzteil fertig, Schaltplan im "Kopf" und Eifer riesen groß.
Wenn das Teil spielt, fliesen dann die Dinge, mit der wir uns hier ausgetauscht haben, ein.
Darauf freu ich mich. Im Anhang noch Bilder. Aber ich glaube, die sollte man nicht so zeigen, ohne den Hinweis
"Bitte nicht nachmachen". Der Keramik R im Vordergrund hat 350V Leerlaufspannung. Da möchte man am Poti nicht abrutschen.

Grüße von Andreas

Zuletzt bearbeitet am 20.11.13 17:09

Datei-Anhänge
IMG_1166.JPG IMG_1166.JPG (98x)

Mime-Type: image/jpeg, 471 kB

IMG_1167.JPG IMG_1167.JPG (99x)

Mime-Type: image/jpeg, 390 kB

20.11.13 17:55
nobbyrad58

WGF-Premiumnutzer

20.11.13 17:55
nobbyrad58

WGF-Premiumnutzer

Re: Audion mit Schwundregelung

Hallo Andreas!

Noch zwei Aufbauhinweise von Damals. Es gibt auch Fotos von dem ECO Audion, aber die sind ziemlich schlecht, um sie gut hier zu zeigen. Der Mangel machte sich schon bemerkbar, auch beim Papier.
Die Sache mit den Chassis ist ja nach wie vor gültig, also die Schirmung der Stufen von einander. Klasse das das alles so auf Anhieb funktioniert hat. Eigentlich wollte ich nur eine Schwundregelung für ein Audion zeigen, so was hatte ich noch nicht gesehen. Das Buch traf ein paar Tage vor dem Beitrag bei mir ein.

MFG Nobby

Datei-Anhänge
Aufbauhinweise1.jpg Aufbauhinweise1.jpg (103x)

Mime-Type: image/jpeg, 60 kB

Aufbauhinweise2.jpg Aufbauhinweise2.jpg (106x)

Mime-Type: image/jpeg, 72 kB
