suche Schaltplan VHF Modulator, sw
  •
 1
 1
17.06.19 07:49
Martin.M

WGF-Premiumnutzer

17.06.19 07:49
Martin.M

WGF-Premiumnutzer

suche Schaltplan VHF Modulator, sw

hallo alle,
ich such nach einem Schaltplan für einen VHF Modulator.
Er soll ein einfaches Videosignal (93 Ohm Coax von einer Grundig FA76 Kamera, schwarzweiss), auf VHF umsetzen damit jeder Fernseh ohne Videobuchsen das klaglos annimmt. Ich hab hier noch ein Kofferradio mit eingebautem Fernseh, das wär damit gut gefüttert. Ein kleines Taschen-Sharp ist ebenso arbeitslos und würde sich drüber freuen.
Als "Eingang" will ich dem einfach einen Clip an die Stabantenne machen, sollte funktionieren.
UHF Kanal36 usw. ausdrücklich nicht, es soll im VHF Bereich (ehemals ARD, 1.Programm) senden.
Ich könnte freilich auch einen TV Modulator von Rohde+Schwarz anschaffen, das wär aber mit Kanonen auf Spatzen zu schießen.

lG Martin

Zuletzt bearbeitet am 17.06.19 07:56

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
17.06.19 08:51
WalterBar

WGF-Premiumnutzer

17.06.19 08:51
WalterBar

WGF-Premiumnutzer

Re: suche Schaltplan VHF Modulator, sw

Hallo Martin,

da gibt es nach meiner Meinung nur eine Wahl: TDA 5660 P - noch preiswert zu bekommen.

Schaltung:

https://www.radiomuseum.org/tubes/tube_tda5660.html

Verwendung in Modellen 1=1988 führt zu einem Elrad-Vorschlag für VHF Band I einschliesslich Layout.
Mit diesem IC liefen auch alle semi-professionellen Modulatoren in Polytron-GA-Anlagen.
3,19€ inklusive Versand in der Bucht.


Gruss
Walter

Zuletzt bearbeitet am 17.06.19 09:03

17.06.19 10:26
ingodergute

Moderator

17.06.19 10:26
ingodergute

Moderator

Re: suche Schaltplan VHF Modulator, sw

Hallo Martin,

schau mal bei Ebay z.B. nach der Nummer 113715771059 (oder suche nach Sony RFU). Das ist ein Videomodulator für VHF Kanal 3 oder 4. Bekommst Du in dem Fall für 8 Euro mit Versand aus Belgien. Preiswerter kannst Du nicht an ein qualitativ hochwertiges Teil kommen.

Gruß Ingo.
_____________
Analog bleiben!

Zuletzt bearbeitet am 17.06.19 10:27

17.06.19 10:59
Martin.M

WGF-Premiumnutzer

17.06.19 10:59
Martin.M

WGF-Premiumnutzer

Re: suche Schaltplan VHF Modulator, sw

danke Ingo das Argument sitzt.

hab den eben gekauft.
Der IC ist trotzdem sehr interessant, nettes Bastelprojekt. Werde ich somit ebenfalls anschaffen
lG Martin

Zuletzt bearbeitet am 17.06.19 11:00

25.06.19 20:14
Martin.M

WGF-Premiumnutzer

25.06.19 20:14
Martin.M

WGF-Premiumnutzer

Re: suche Schaltplan VHF Modulator, sw

hallo Ingo,

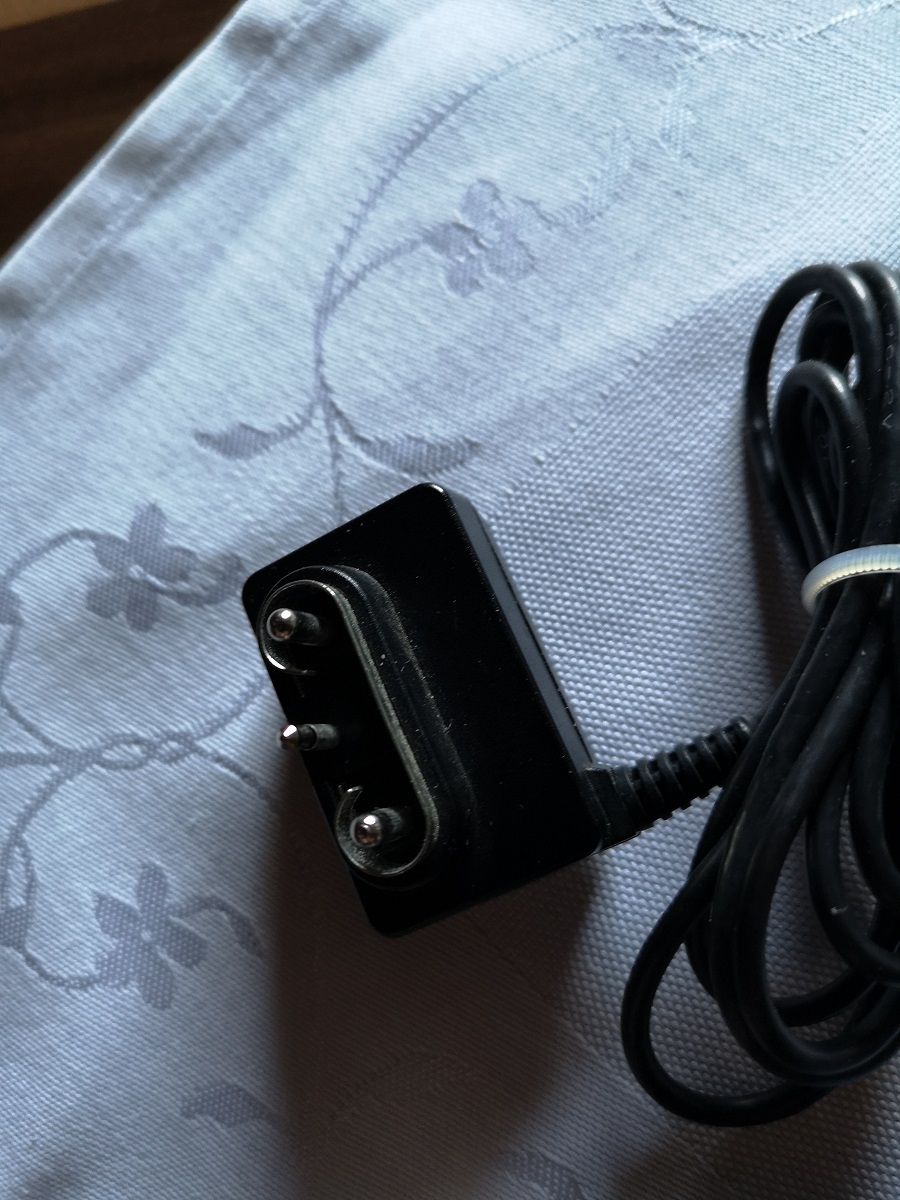

kennst du dich mit den seltsamen Anschlüssen aus?
Einer davon ist DC 5V
Selbstverständlich steht nirgends was davon und wo der + und - hat



lG Martin

Datei-Anhänge
sony.jpg sony.jpg (10x)

Mime-Type: image/jpeg, 314 kB

25.06.19 20:29
ingodergute

Moderator

25.06.19 20:29
ingodergute

Moderator

Re: suche Schaltplan VHF Modulator, sw

Hallo Martin,

ich gehe davon aus, daß die 2,5mm Klinke 5V bekommt, + an Tip, - am Außenring. Dann würde ich ein Videosignal wahlweise an einen der Cinchanschlüsse geben, bis Bild kommt auf einem angeschlossenen Fernseher. Du kannst aber auch im Netz mal nach Fotos von der Rückseite analoger Sonykameras schauen, da könnte die Belegung der Cinchanschlüsse beschriftet sein.

Viele Grüße

Ingo.



_____________
Analog bleiben!

25.06.19 22:31
ingodergute

Moderator

25.06.19 22:31
ingodergute

Moderator

Re: suche Schaltplan VHF Modulator, sw

Halo Martin,

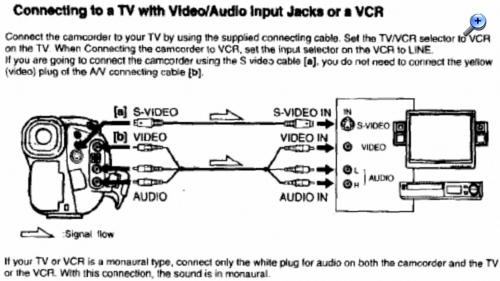

nach dieser Darstellung

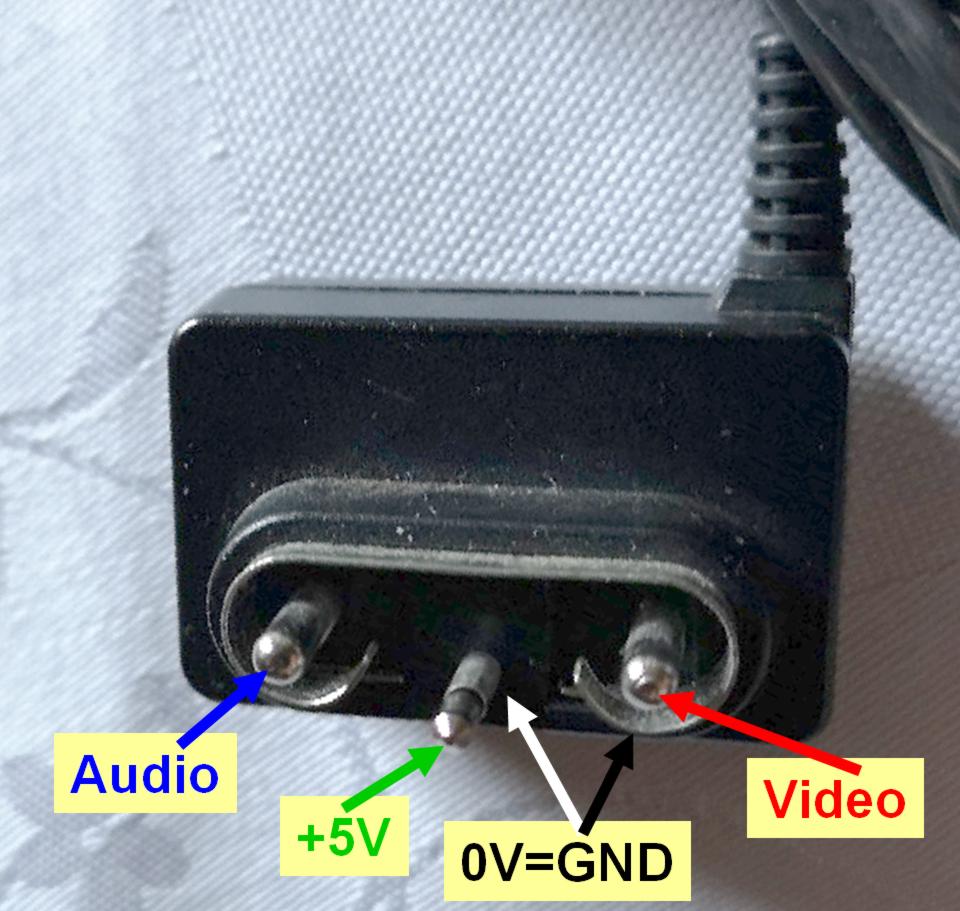

komme ich zu dieser Pinbelegung (hab Dein Bild bearbeitet):


Du kannst auch am Videoeingang mal die Impedanz (Widerstand) messen und es sollte etwa 75 Ohm sein, denke ich.

Viele Grüße

Ingo.


_____________
Analog bleiben!

Datei-Anhänge

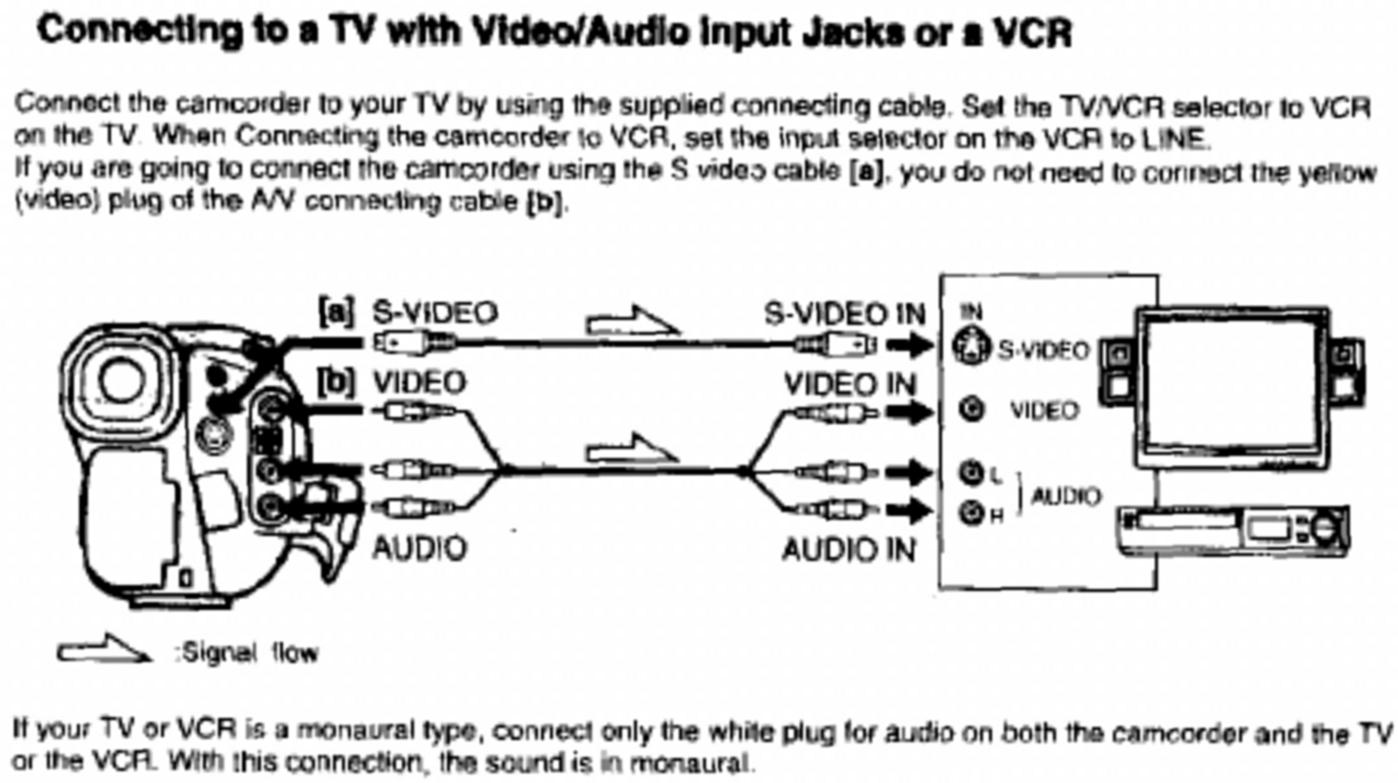

Sony_CamCorder.jpg Sony_CamCorder.jpg (10x)

Mime-Type: image/jpeg, 101 kB

Sony_RFU_Pins.jpg Sony_RFU_Pins.jpg (11x)

Mime-Type: image/jpeg, 107 kB

26.06.19 08:44
Martin.M

WGF-Premiumnutzer

26.06.19 08:44
Martin.M

WGF-Premiumnutzer

Re: suche Schaltplan VHF Modulator, sw

danke Ingo.

jetzt noch ein 2N5109 dann ist das WLAN fertig

lG Martin
