Re: Ei-Loop-UKW-Detektor

Hallo UKW- Besessene,

das Auffälligste ist die Verwendung eines anderen Drehkos. Diese großen Massen sind
schlecht für diese Art von Aufbauten. Warum hast Du den Drehko ausgetauscht? Das
angeschlossene Plattenpaket hat aus meiner Sicht auch eine höhere Kapazität als der
Vorgänger. (Matu Version 1) Ich würde das Gerät in die alte Konfiguration zurückbauen.
Desweiteren ist mir aufgefallen, dass keine HF- Blockung über eine Drossel hinter der
Diode stattfindet. Dies könnte noch etwas bringen und ist bei allen Schaltungen von
Wumpus und auch im www. zu finden. Bei meinem Pendelempfänger funktioniert es ohne
HF- Drossel überhaupt nicht und beim Resonator ist spürbar die Kopfhörerzuleitung ohne
Drossel im Spiel. Häufig wird bei diesen Schaltungen die HF auch von den angeschlossenen
Spannungsversorgungen eingestreut...dies ist bei ungeschirmten Aufbauten verständlich und
soll ja beim Detektor auch so sein. Ich würde aber trotzdem das mal testen...Vielleicht ist
euer Loop gar nicht wirklich Antenne und Schwingkreis zugleich (magn.Komponente) sondern
die Verstärkerzuleitungen. Bei meinem Pendelempfänger funktioniert es vollkommen ohne
Antenne!

Viel Erfolg

Joerg

Zuletzt bearbeitet am 06.05.15 14:16

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, auf denen Urheberrechte Anderer liegen!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
06.05.15 22:36
Matu

WGF-Premiumnutzer

06.05.15 22:36
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo

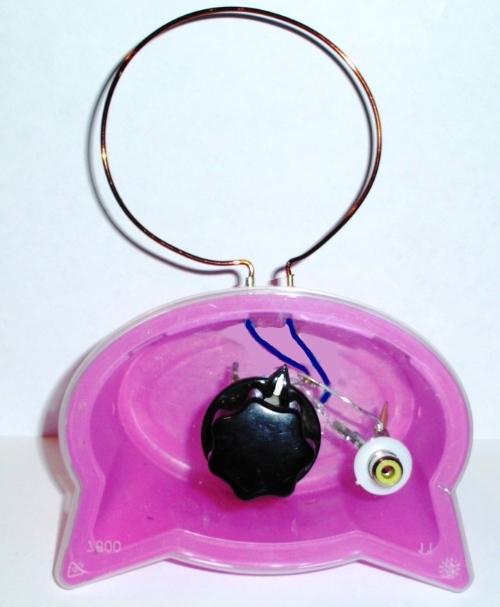

....hier der letzte Prototyp....aber leider nicht so selektiv.....


Matu

Datei-Anhänge
UKW_DET4.JPG UKW_DET4.JPG (117x)

Mime-Type: image/jpeg, 386 kB

07.05.15 21:04
regency

WGF-Premiumnutzer

07.05.15 21:04
regency

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Echt süß. der Kleine...
Aber die Diagnose, Matu, ist klar: Die Verbindung der Loop mit dem Drehko macht dir die Bandbreite zunichte. Auch das Verdrillen nützt nichts. Du musst dein Gehäuse so planen, dass Anfang und Ende der Loopschleife möglichst kurz an den Drehko kommen, jeder Millimeter weniger zählt.

Grüße, Jan

08.05.15 01:27
Matu

WGF-Premiumnutzer

08.05.15 01:27
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo

@regency

....ich hab da schon ein paar Ideen.....

Matu

08.05.15 11:54
wumpus

Administrator

08.05.15 11:54
wumpus

Administrator

Re: Ei-Loop-UKW-Detektor

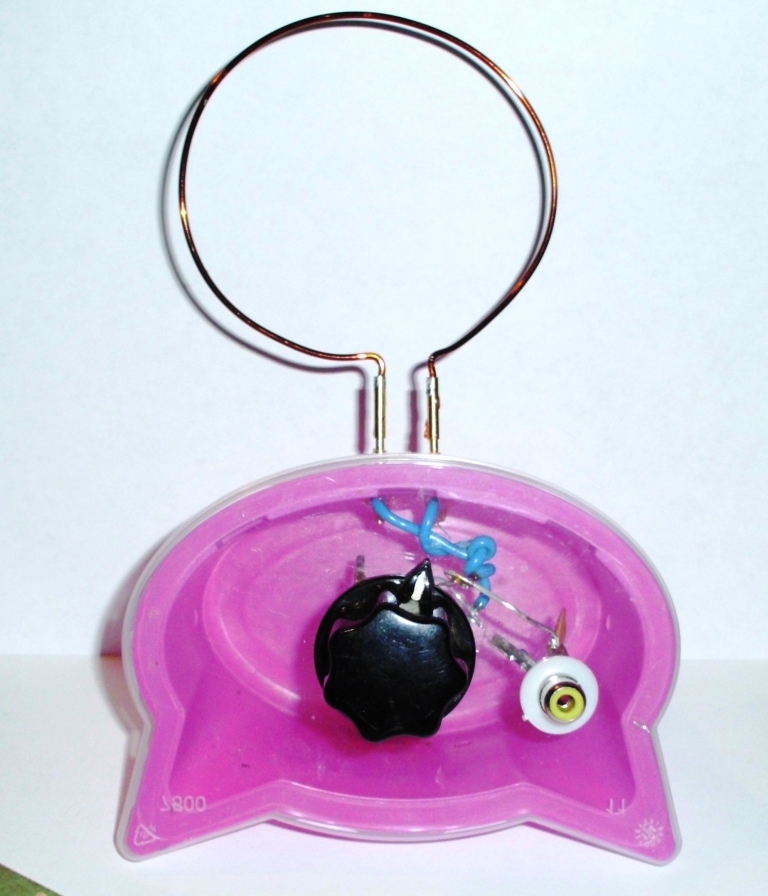

Hallo zusammen,





Gruß von Haus zu Haus
Rainer (Forumbetreiber)

Datei-Anhänge
matu.jpg matu.jpg (119x)

Mime-Type: image/jpeg, 179 kB

08.05.15 12:09
Matu

WGF-Premiumnutzer

08.05.15 12:09
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo

Diode EAA91

...ich hab mal versucht die EAA91 als Diode im Detektor zu verwenden....leider Hatte ich keinen Erfolg.....

Ist die Röhren-Diode ungeeignet ???????? wenn ja warum?

@Wumpus......ich musste erst zweimal hinschauen bis ich die Änderung erfasst hatte...

Matu

08.05.15 14:27
wumpus

Administrator

08.05.15 14:27
wumpus

Administrator

Re: Ei-Loop-UKW-Detektor

Hallo zusammen,

diese leicht zu übersehende Änderung kann aber relevant sein, mir ist die Zuleitung der Spulenantenne zum Drehko immer noch zu lang.

Wie hast Du die EAA91 geschaltet? Röhrendioden bei einem UKW-Detektor sind suboptimal, weil durch den Aufbau Schaltkapazitäten der Röhre in die Nähe des Schwingkreises kommen.





Gruß von Haus zu Haus
Rainer (Forumbetreiber)

08.05.15 17:21
Matu

WGF-Premiumnutzer

08.05.15 17:21
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo

@Wumpus

beide Dioden parallel und die Kathode an den Schwingkreis...
Hatte ich so bei KW und MW Röhrendetektoren gesehen....

Matu

08.05.15 19:57
wumpus

Administrator

08.05.15 19:57
wumpus

Administrator

Re: Ei-Loop-UKW-Detektor

Hallo Matu,

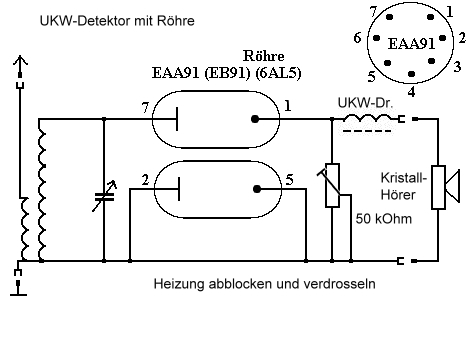

kannst auch das versuchen:




Das eine System ist totgelegt.

Mit dem Trimm-Widerstand den besten Wert ermitteln.


Gruß von Haus zu Haus
Rainer (Forumbetreiber)

Datei-Anhänge
ukw-roehrendetektor.jpg ukw-roehrendetektor.jpg (123x)

Mime-Type: image/jpeg, 65 kB

09.05.15 17:54
Matu

WGF-Premiumnutzer

09.05.15 17:54
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo

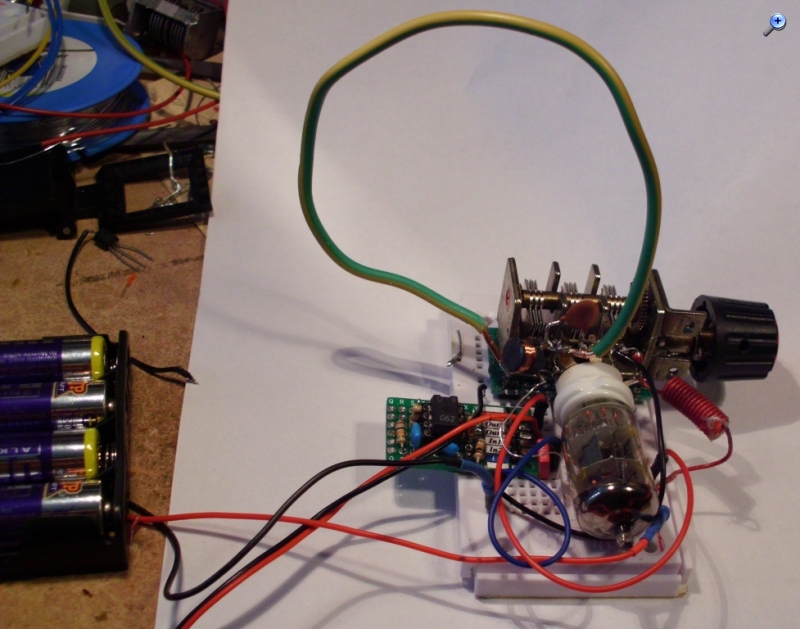

....leider keinen Erfolg....

...es ist nichts zu hören

Bild:

....ich probiere erst einmal auf Mittelwelle.....

Matu

Datei-Anhänge
R_Det.JPG R_Det.JPG (112x)

Mime-Type: image/jpeg, 484 kB
