VE 301 W - Lautsprecher

Hallo,
nachdem die Restaurierung meines ersten VE 301 W mit Hilfe des Forums so gut geklappt hat, habe ich schon eine zweite Baustelle.
Ich habe von meiner Restaurierung erzählt und ein Bekannter fragt, ob ich mir nicht auch seinen VE 301 W anschauen könnte.
Erstaunlicherweise funktioniert das Gerät ohne Probleme, die Widerstände haben praktisch keine Abweichung, die Kondensatoren/Blockkondensatoren habe ich mir aber (noch) nicht angeschaut.

Allerdings scheint der Lautsprecher beschädigt zu sein. Schließe ich den Lautsprecher vom anderen VE an, ist alles in Ordnung (dieses Mal habe ich vorher im Kompendium gelesen ).

Die Pappe war etwas eingedrückt und eingerisssen, die konnte ich durch anfeuchten und mit etwas Holzleim wieder in Form bringen.

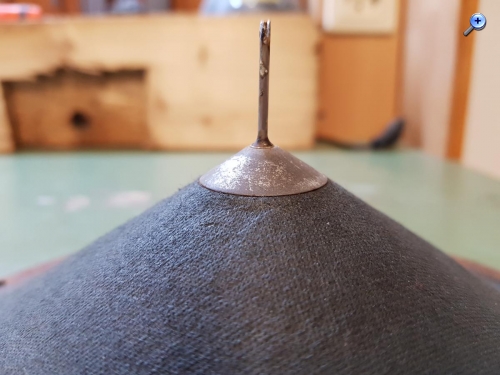

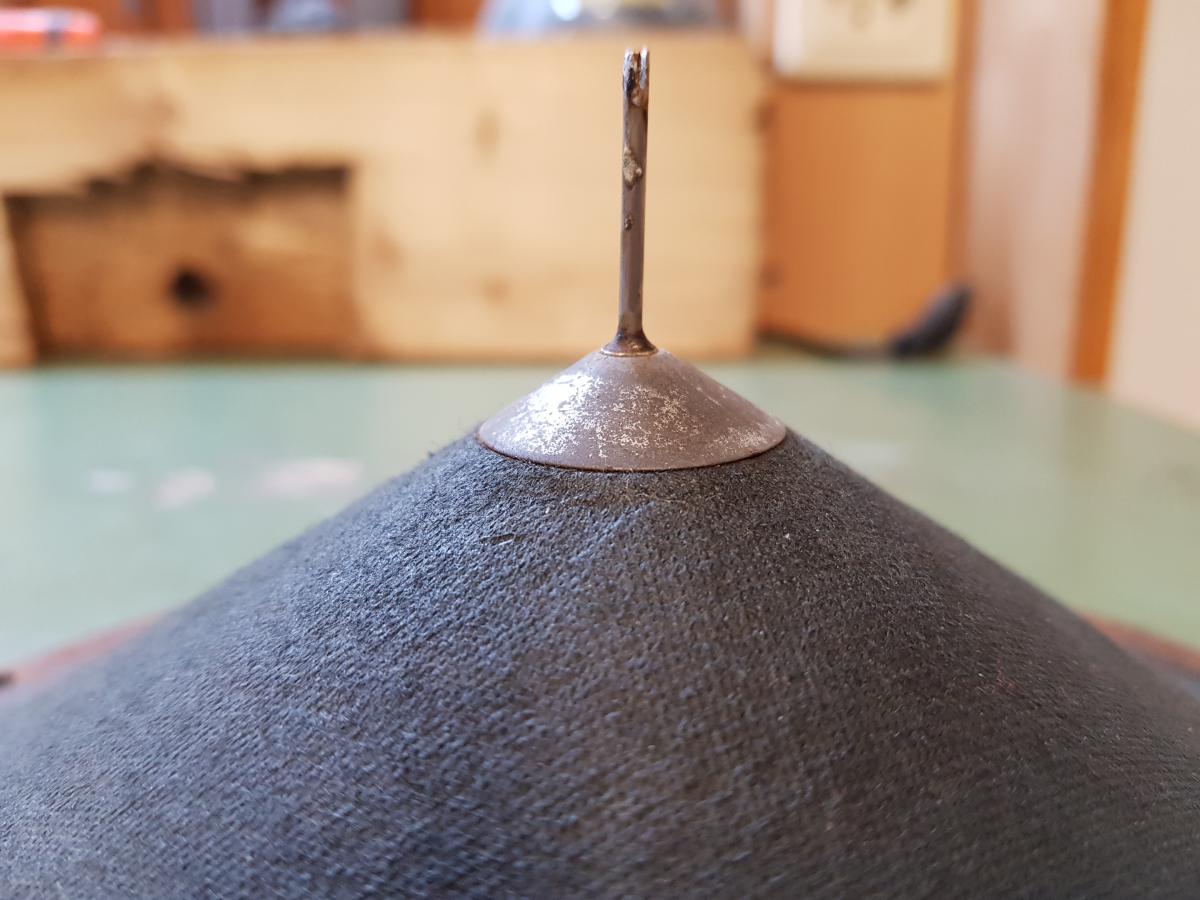

Die Lautstärke ist sehr leise und es klingt ganz dumpf. Der Membrankegel steht auch etwas vor, er hat keinen ebenen Übergang wie an meinem anderen, funktionierenden Lautsprecher.
Ich hoffe, man kann es auf dem Foto erkennen.





Ich habe die Zunge und die Polbleche gereinigt, die Zunge kratzt auch nicht an den Polblechen.

Kann man hier etwas reparieren und hängt das Problem vielleicht mit dem "Kegel" zusammen


Gruß Matthias

Datei-Anhänge
20190112_170212.jpg 20190112_170212.jpg (129x)

Mime-Type: image/jpeg, 163 kB

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
20.01.19 09:34
Leberkas

WGF-Nutzer Stufe 2

20.01.19 09:34
Leberkas

WGF-Nutzer Stufe 2

Re: VE 301 W - Lautsprecher

Jetzt habe ich mich mal an die Reparatur des Lautsprechers gemacht und er funktioniert wieder tadellos

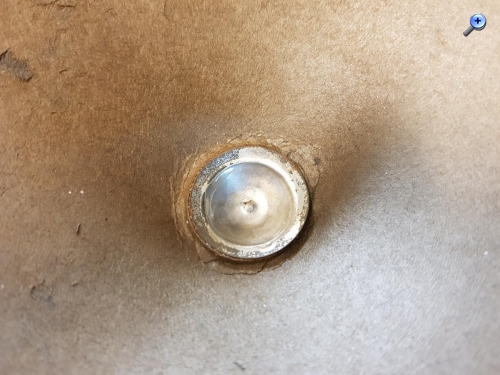

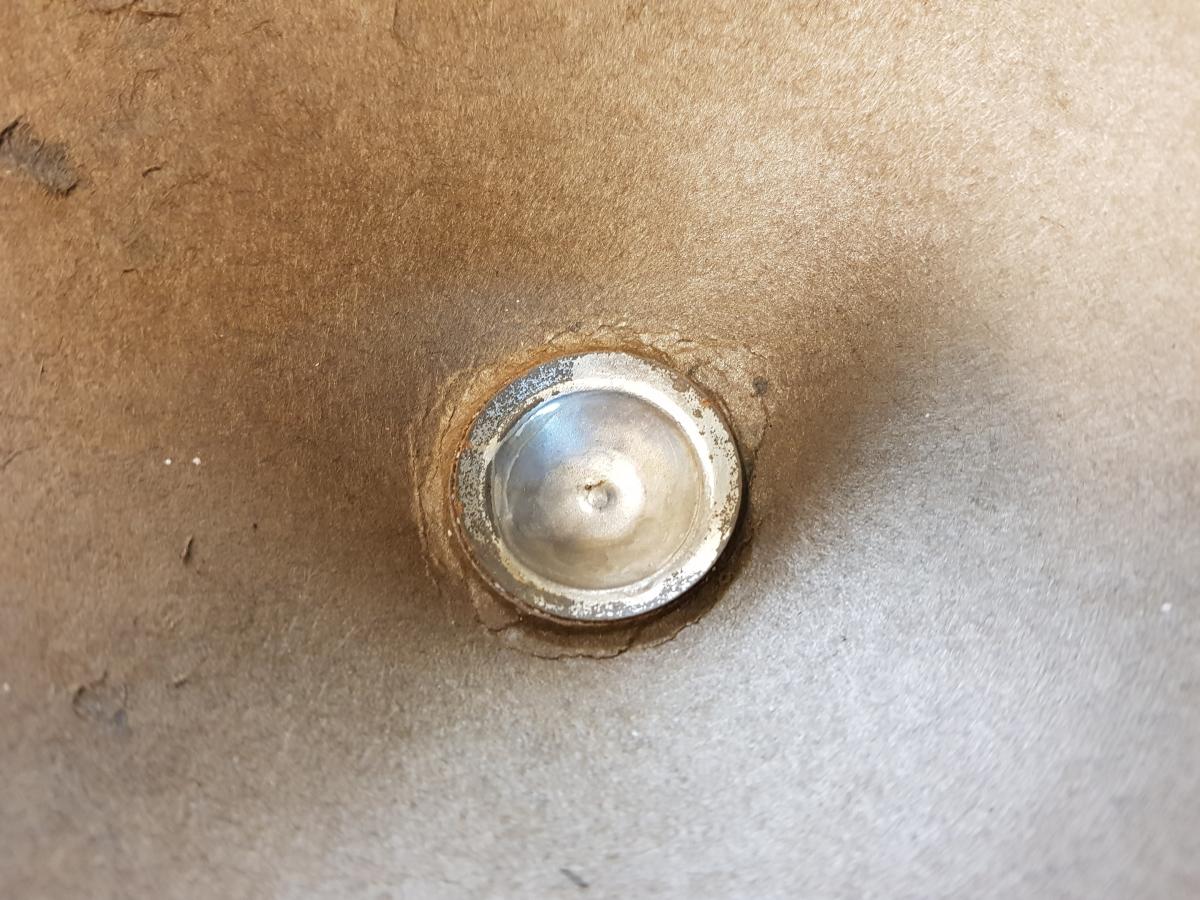

Der Metallkegel war wie beschrieben eingedrückt und die Pappe am Übergang verknittert bzw. etwas weich:

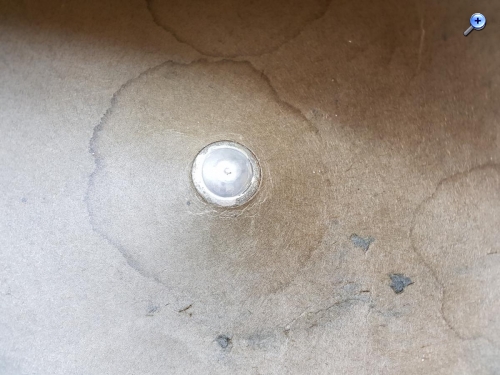

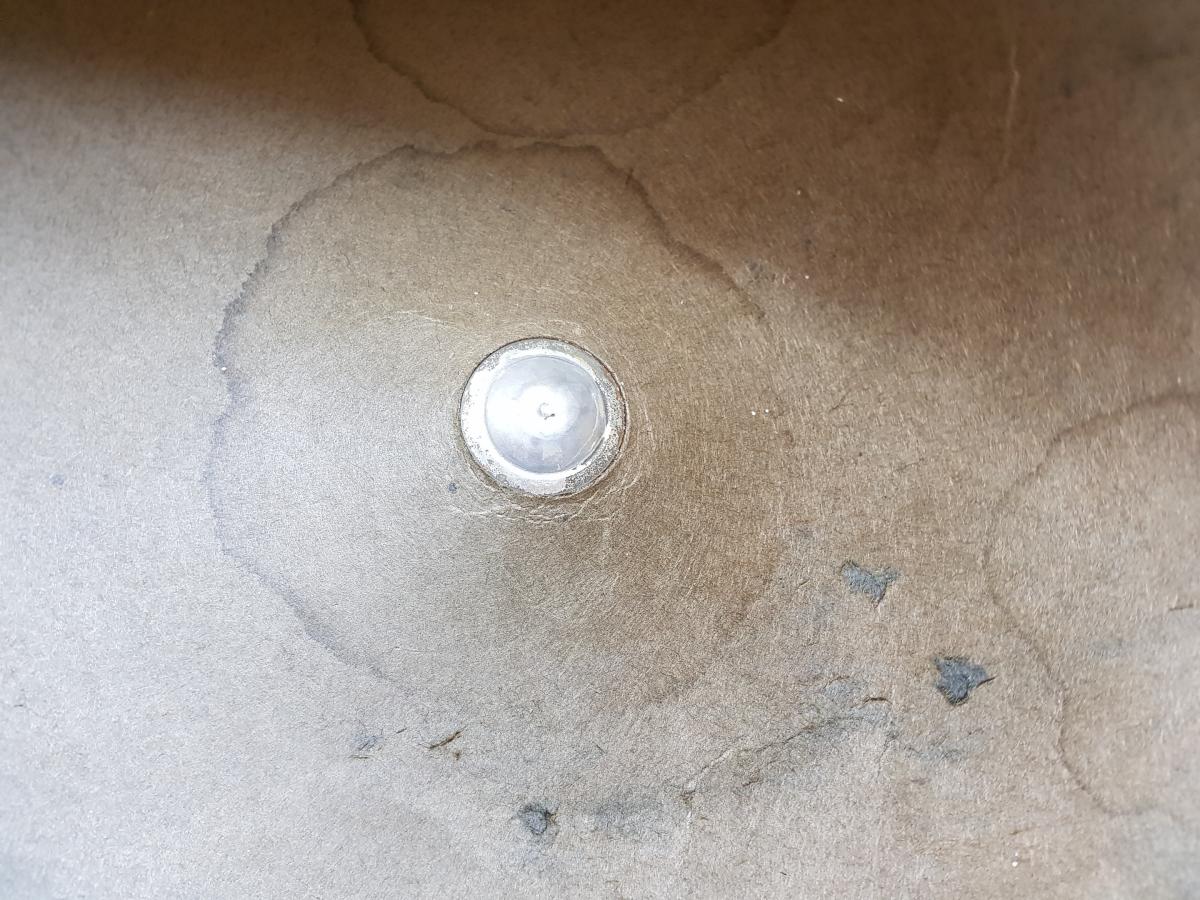

Zuerst habe ich diesen Bereich innen und außen angefeuchtet und dann vorsichtig wieder in Form gebracht:







Nachdem die Pappe in diesem Bereich wieder die richtige Form hatte und ausgetrocknet war, habe ich etwas Leim mit Wasser verdünnt und diesen Bereich innen und außen bestrichen. Damit wird die Pappe wieder schön steif.

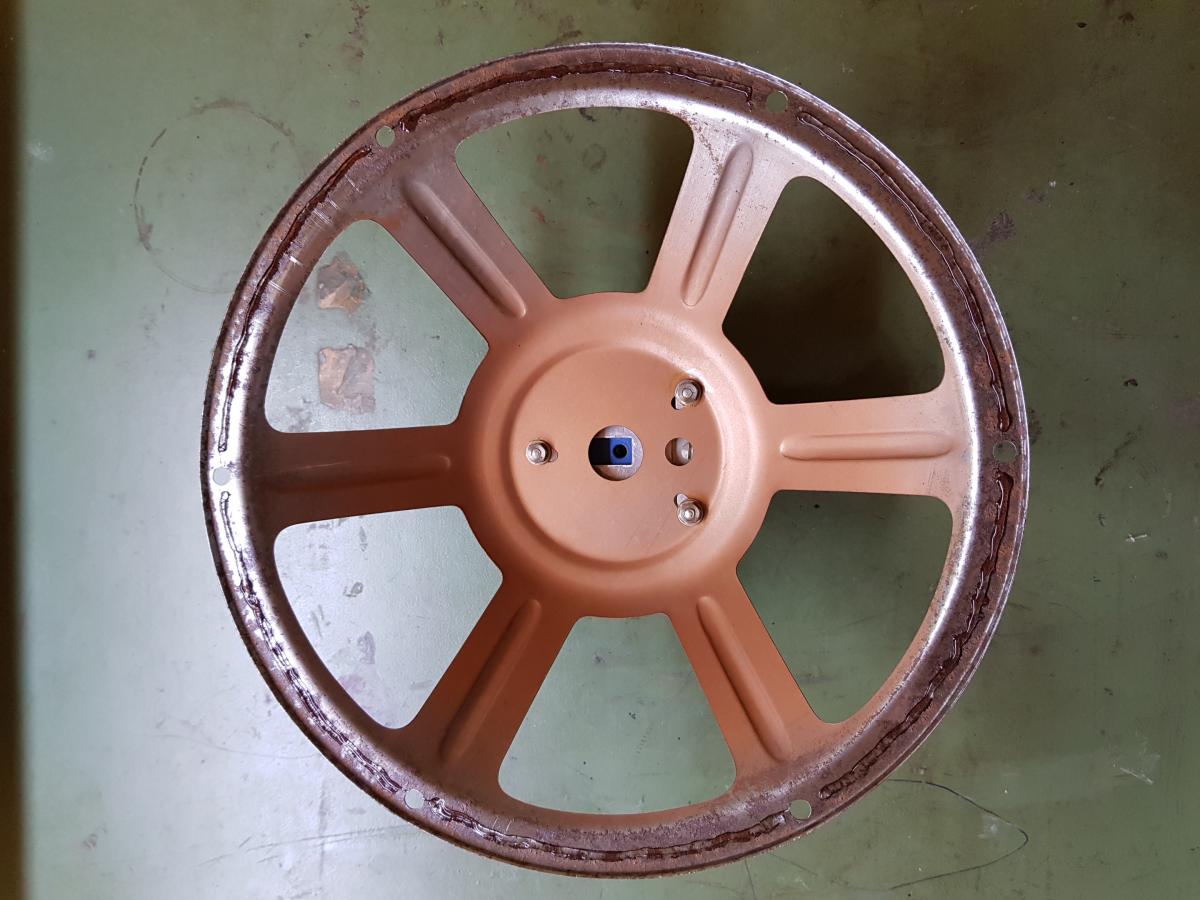

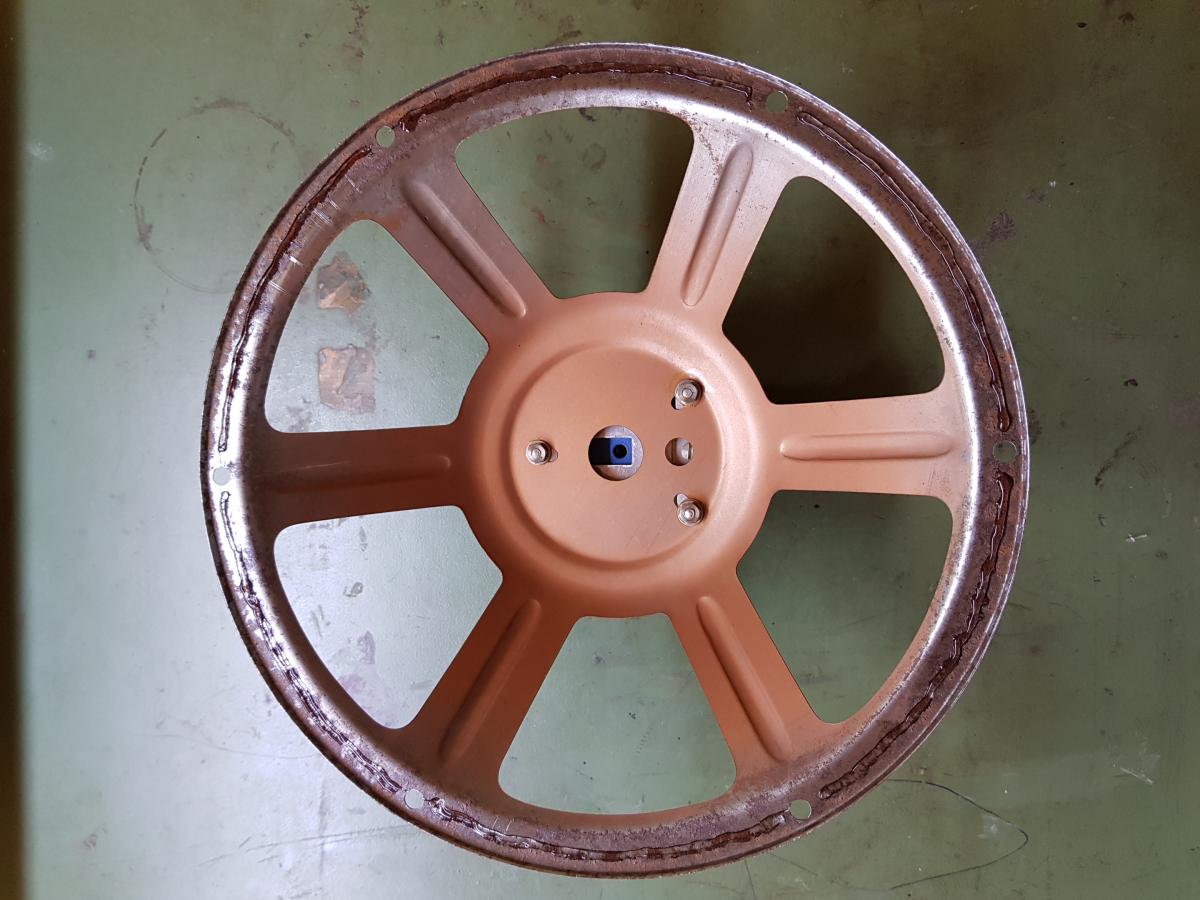

Die Membran hatte sich teilweise schon vom Korb gelöst, was die Reparatur natürlich vereinfacht hat, da ich die Membran vorsichtigt entfernen konnte.
Bei dieser Gelegenheit habe ich die Mechanik auch zerlegt, gereinigt und richtig justiert.

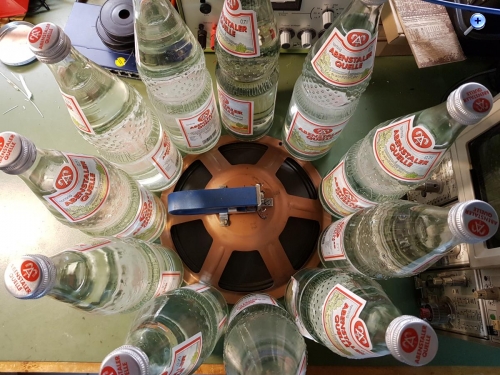

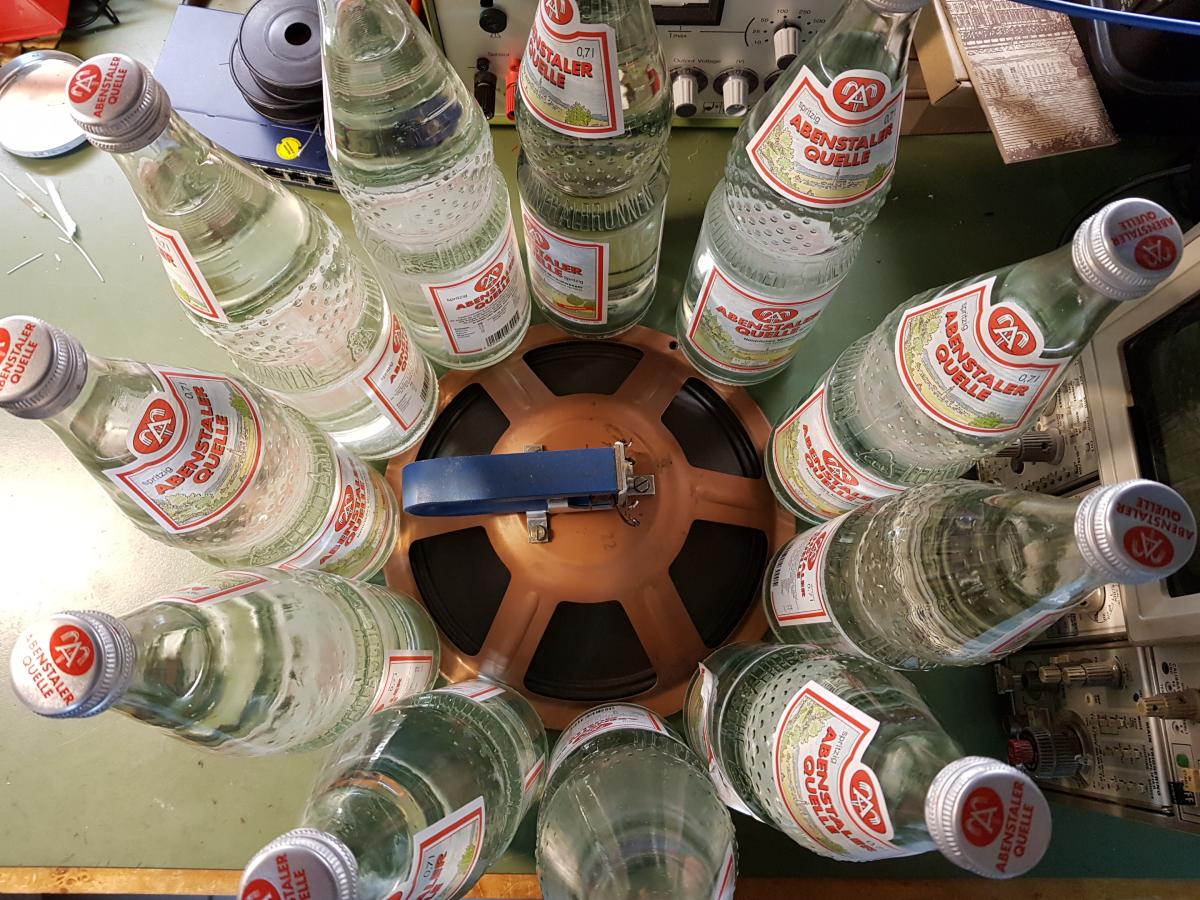

Dann wieder die alles zusammenbauen und die Membran einkleben:







Der erste Test hat dann gezeigt, daß wieder alles einwandfrei funktioniert.


Gruß Matthias

Zuletzt bearbeitet am 20.01.19 09:39

Datei-Anhänge
20190112_170212.jpg 20190112_170212.jpg (15x)

Mime-Type: image/jpeg, 163 kB

20190119_104121.jpg 20190119_104121.jpg (11x)

Mime-Type: image/jpeg, 107 kB

20190119_104136.jpg 20190119_104136.jpg (12x)

Mime-Type: image/jpeg, 178 kB

20190119_121956.jpg 20190119_121956.jpg (13x)

Mime-Type: image/jpeg, 109 kB

20190119_122946.jpg 20190119_122946.jpg (16x)

Mime-Type: image/jpeg, 205 kB

20.01.19 10:01
wumpus

Administrator

20.01.19 10:01
wumpus

Administrator

Re: VE 301 W - Lautsprecher

Hallo Mathias,

beim VE-Lautsprecher sind solche Reparaturen erfreulich einfacher, als beim elektrodynamischen oder permanentdynamischen Lautsprecher. Denn bei diesen Typen ist die Justage der Membran und der Sicke problematischer. Die Tauchspule müsste berührungslos im Magnetrundspalte platziert sein.

Fein, dass Dir die Reparatur gut gelungen ist.




Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
