Wie öffne ich ein Sabamobil?

Hallo zusammen,

das Saba Sabamobil ist zwar ein Transistorradio mit Saba-Spezial-TB-Player, aber der Radioteil hattte nur MW und so ist dieser Beitrag hier im Audio-Bereich besser aufgehoben.

Das Gerät von 1967 ist auch im Wumpus-Online-Museum und bei den "Nahaufnahmen" ebenfalls zu betrachten (Siehe weiter unten).

Mich erreichte jetzt per email eine Frage, wie man das Gerät öffnen kann.

Hier die Antwort (alle Angaben ohne Gewähr):

1) An der Oberseite den Mittelknopf (Lautstärke) vorsichtig herausziehen, ist eine lange Achse!

2) Den Abstimmknopf ebenfalls vorsichtig hochheben (ohne das Plastik zu beschädigen).

3) Direkt unter dem entfernten Abstimmknopf sind zwei Schrauben des Bedienhebels zu entfernen.

4) Nun die zwei Schrauben vom Klemmhebel der Kassettenfassung entfernen.

5) Die vier Schrauben des Geräteoberteils entfernen.

6) Falls nicht schon gemacht, den Tragebügel entnehmen (Rändelschrauben lösen und Bügel aushängen).

7) An der Unterseite Batteriefach öffnen.

8) Die beiden großen Schrauben der Unterseite entfernen.

9) Jetzt vorsichtig den Unterdeckel heraushebeln ohne das Plastik zu beschädigen.

10) Es werden zwei Schrauben sichtbar, die halbrund-Metall/Plastik-Scheiben haben.

11) Vorsichtig das Chassis in Richtung Oberseite herauschieben. Achtung die Batteriehalterung ist über Kabel mit dem Chassis verbunden.



Ich habe bei dieser Gelegenheit die Einträge zum Sabamobil überarbeitet und neue Fotos hochgeladen:

Das Sabamobil im Wumpus-Museum:

http://www.welt-der-alten-radios.de/auss...detail-152.html

Das Sabamobil als Nahaufnahme:

http://www.welt-der-alten-radios.de/h--p--sabamobil-517.html






Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
Ein Leben ohne Facebook ist möglich und sinnvoll.

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Zuletzt bearbeitet am 30.07.18 09:58

Datei-Anhänge

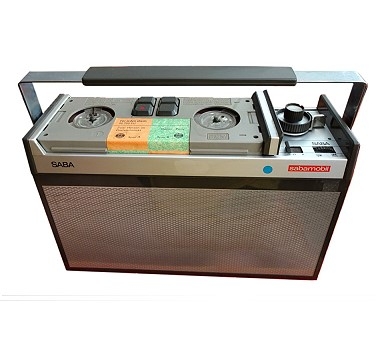

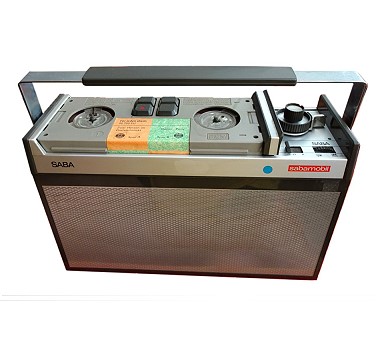

sabamobil-neu-1.jpg sabamobil-neu-1.jpg (42x)
