Schaub Regina

hallo alle,



kurz und bündig: die Regina muß erstmal zum entlausen, dann werden wir konkreter

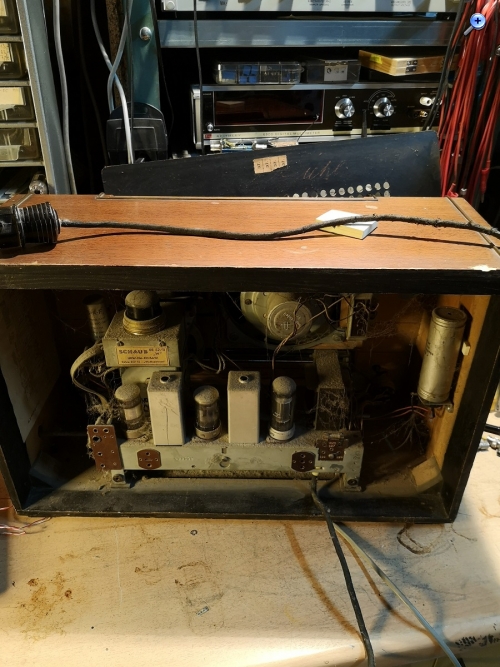

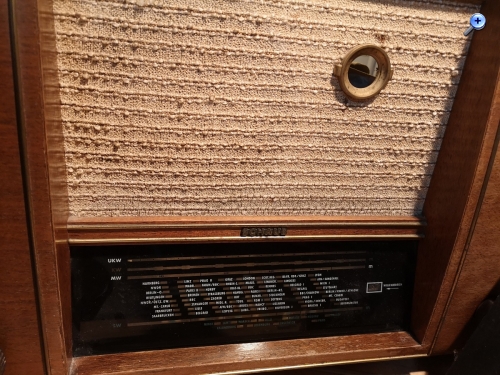

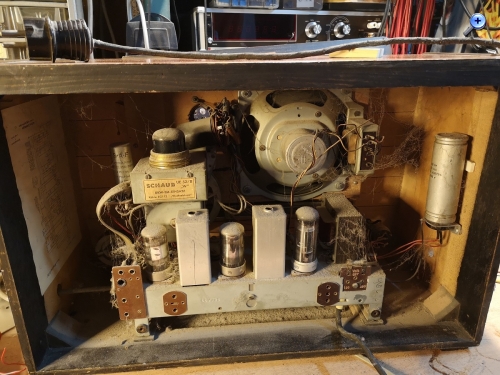

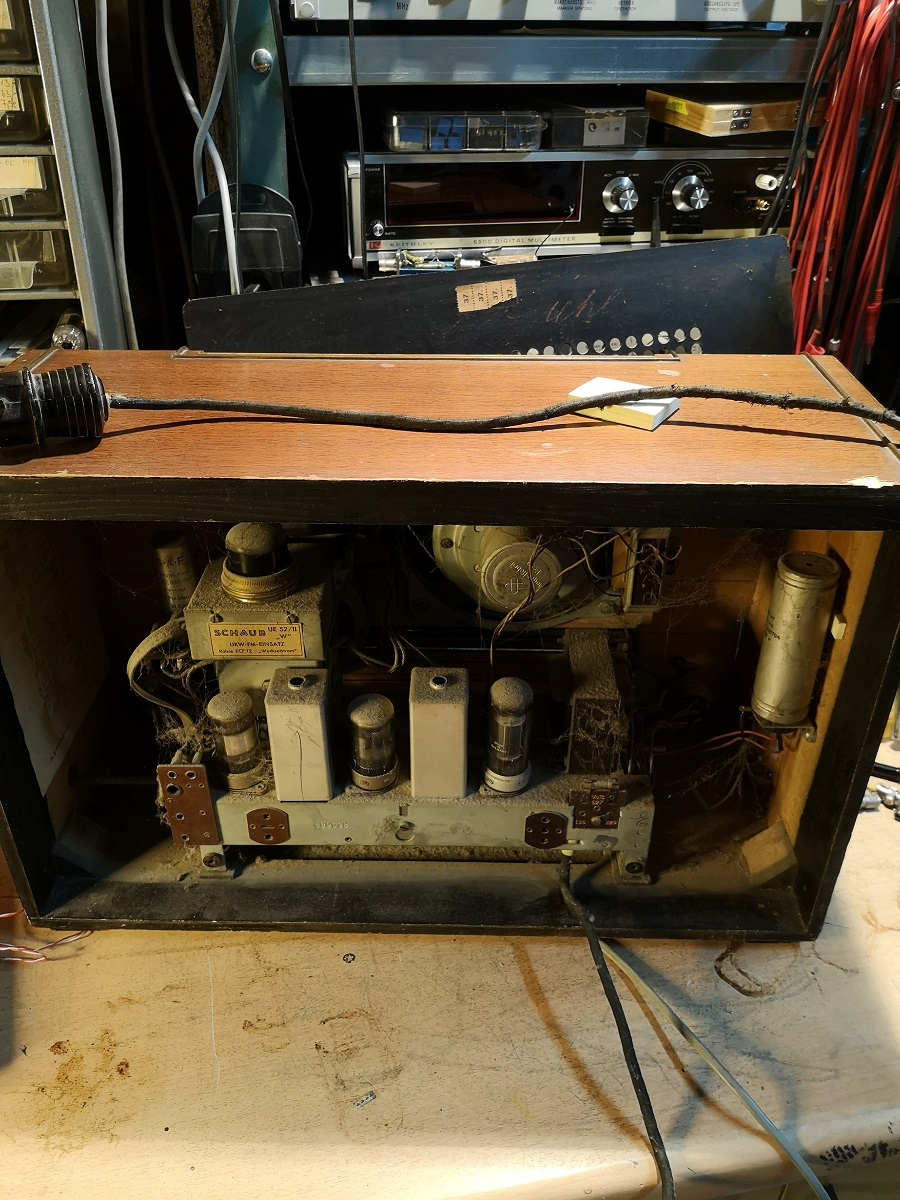

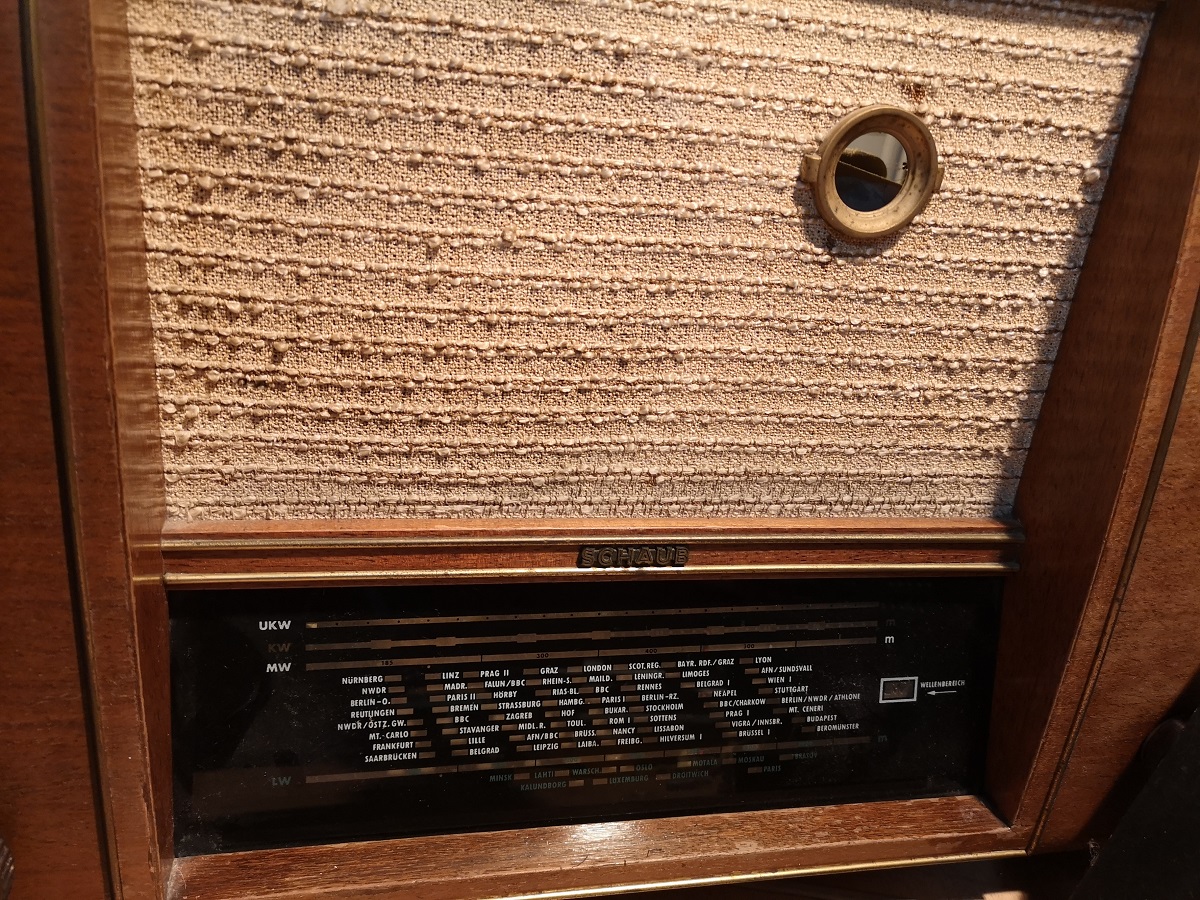

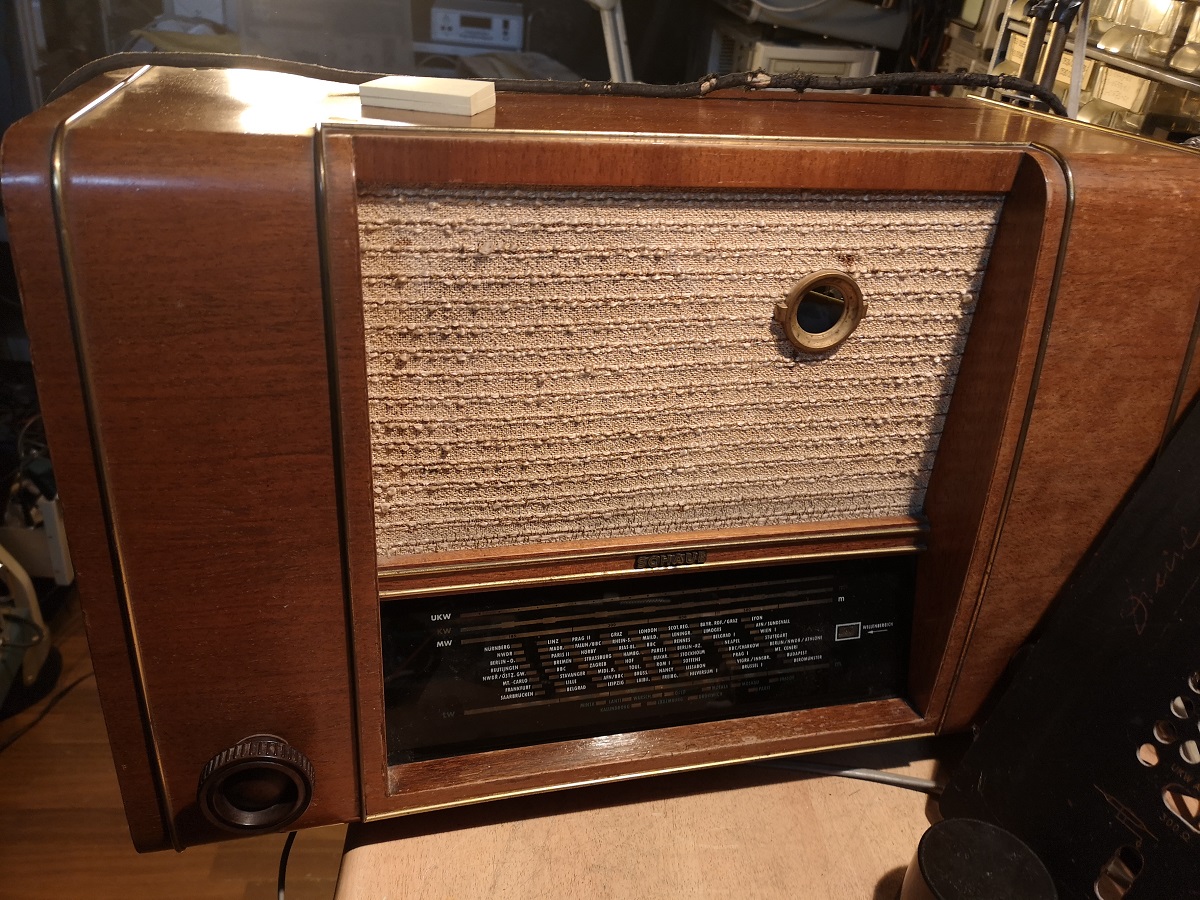

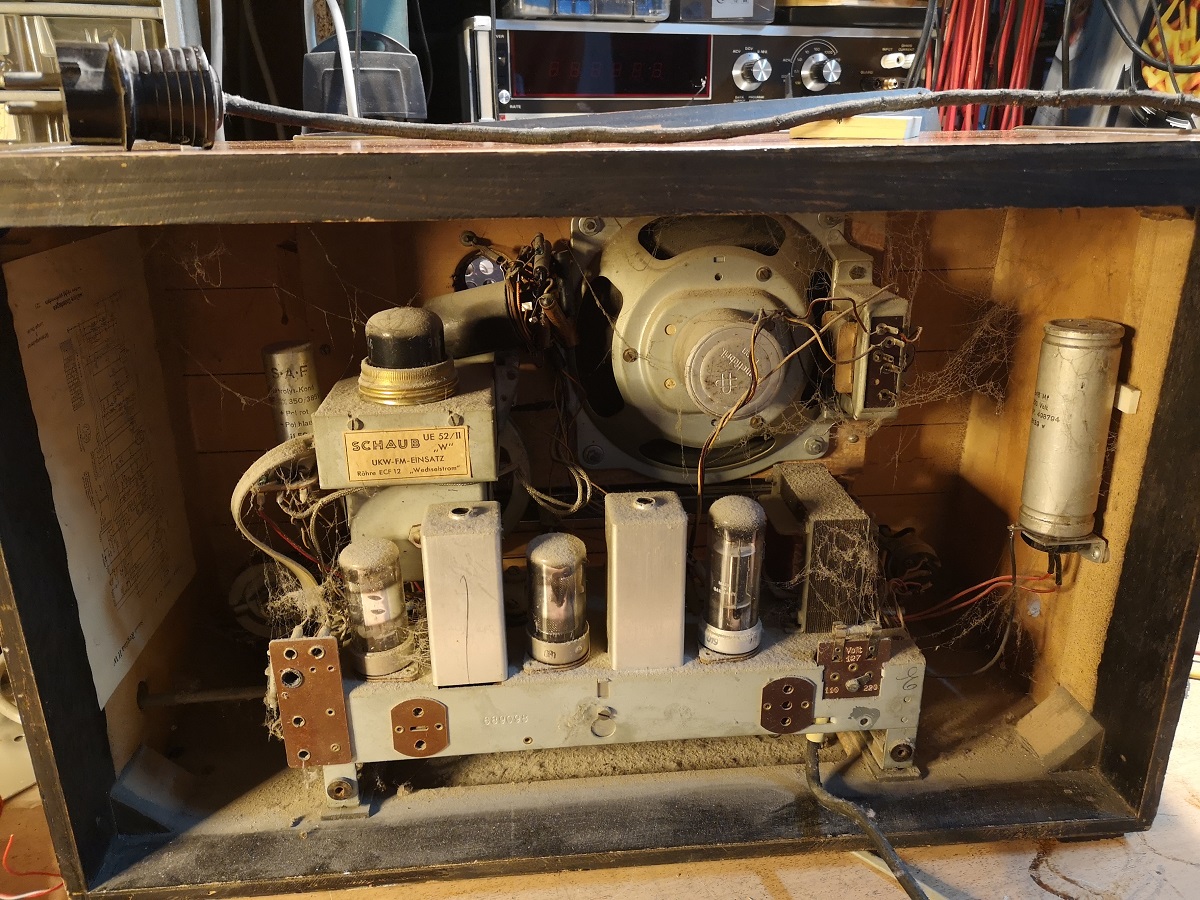

Hier also der kurze Rundgang durch das Radio Es handelt sich um eines "mit UKW",
im Originalzustand (Typ Dachbodenfund)
Das ist also eines der eher selten anzutreffenen "Loktal" Radios.

lG Martin

an Rainer: was alle Bilder hier anbelangt, bedien dich bei Interesse.

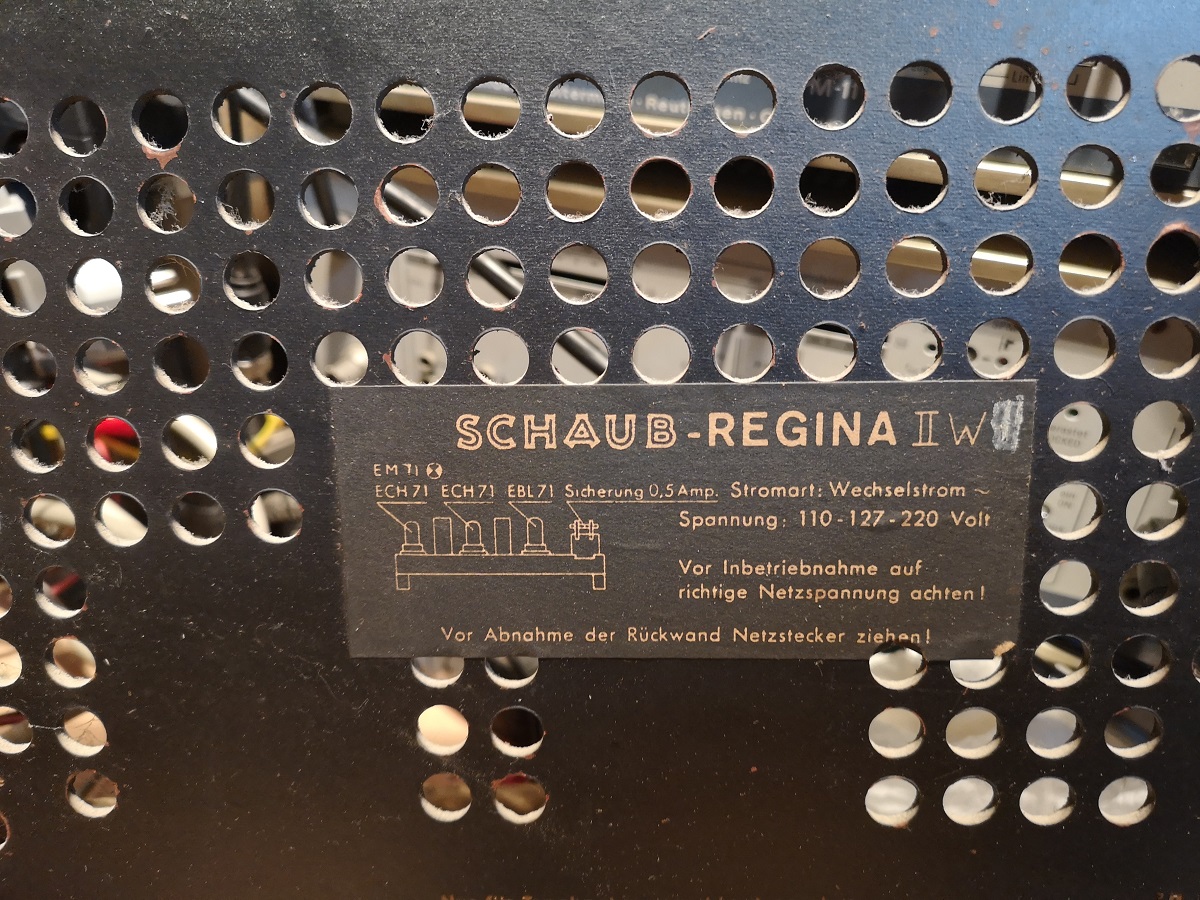

Schaltplan ist links an der Seitenwand.

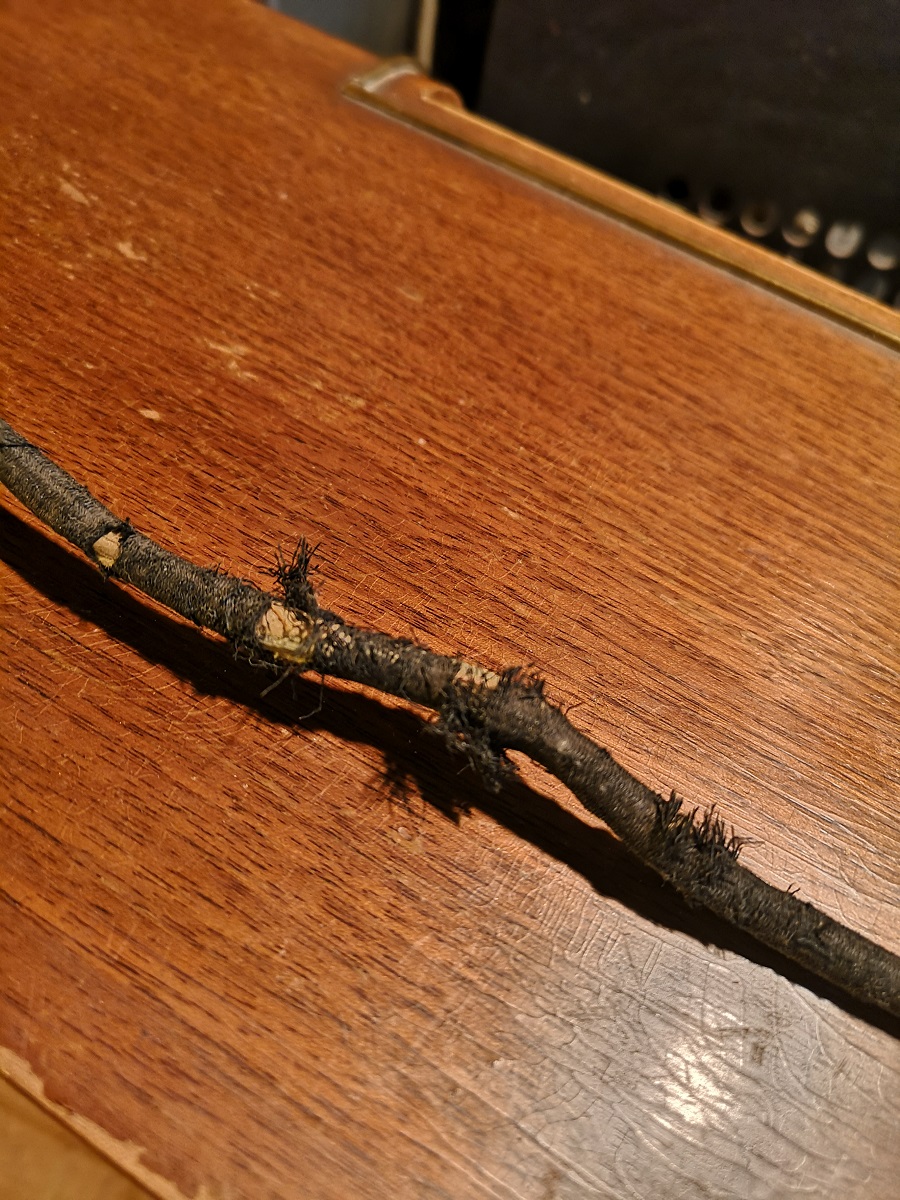

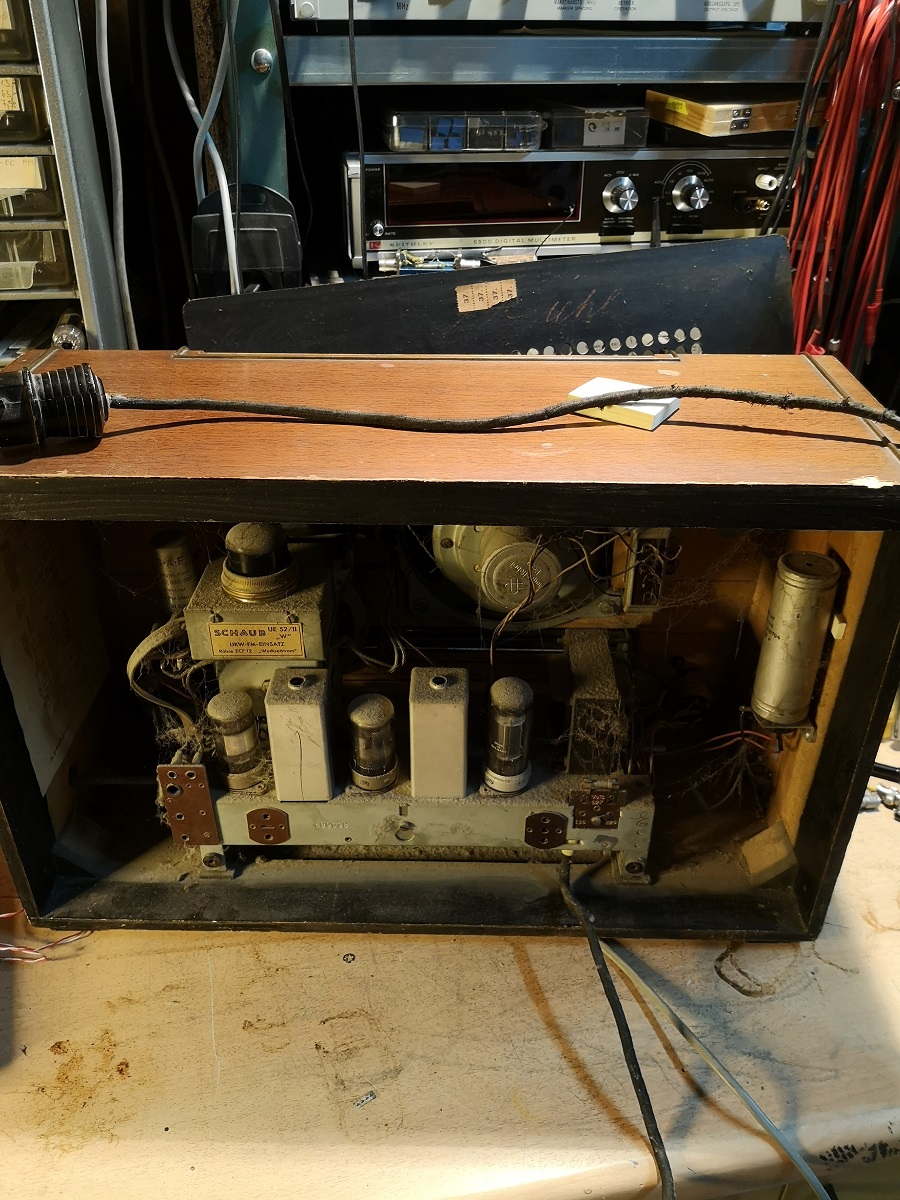

das Netzkabel ist nichtmehr zu retten.

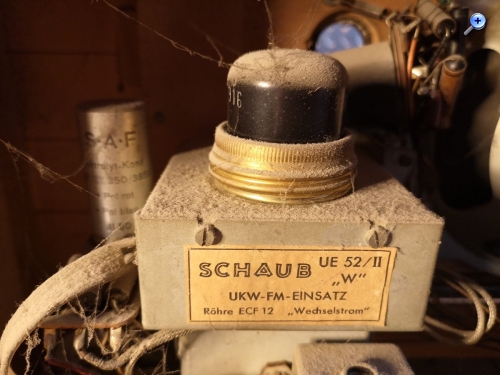

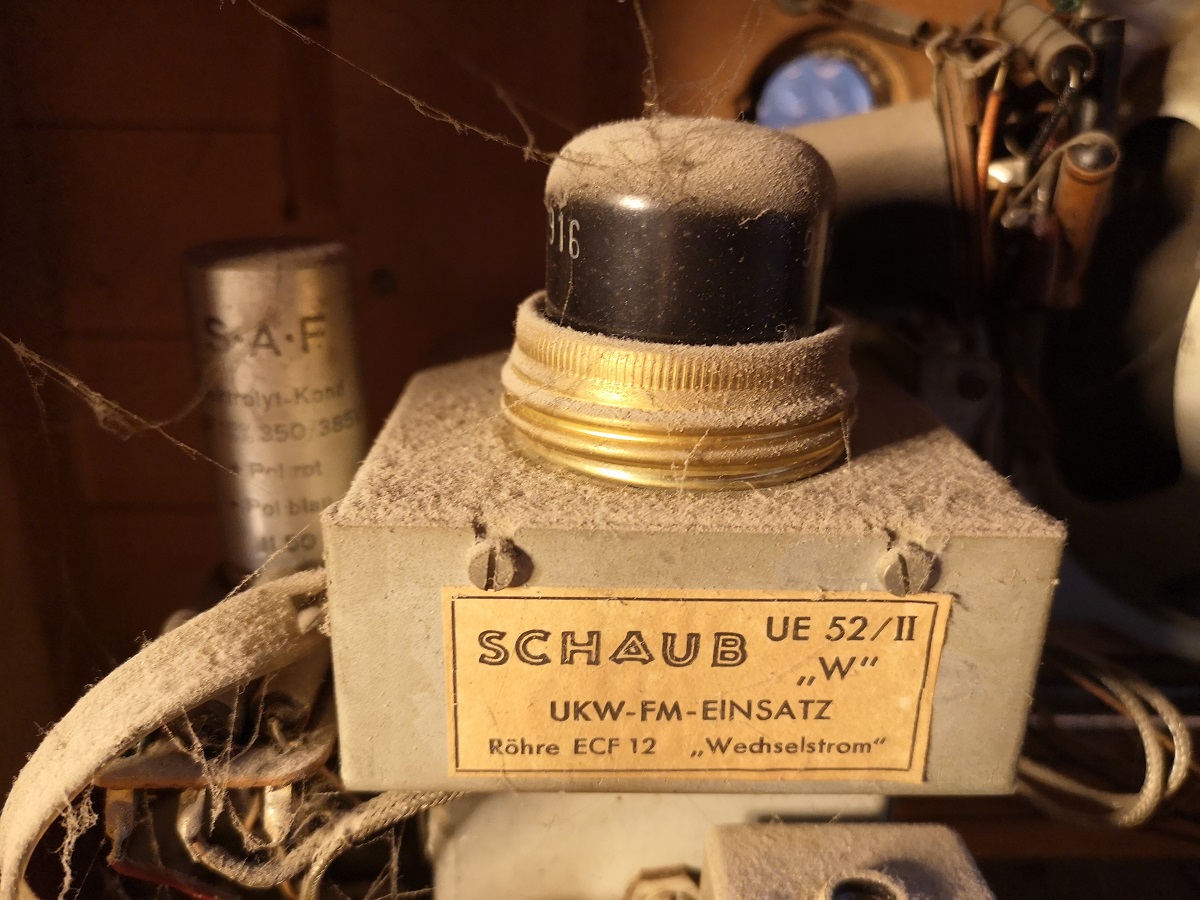

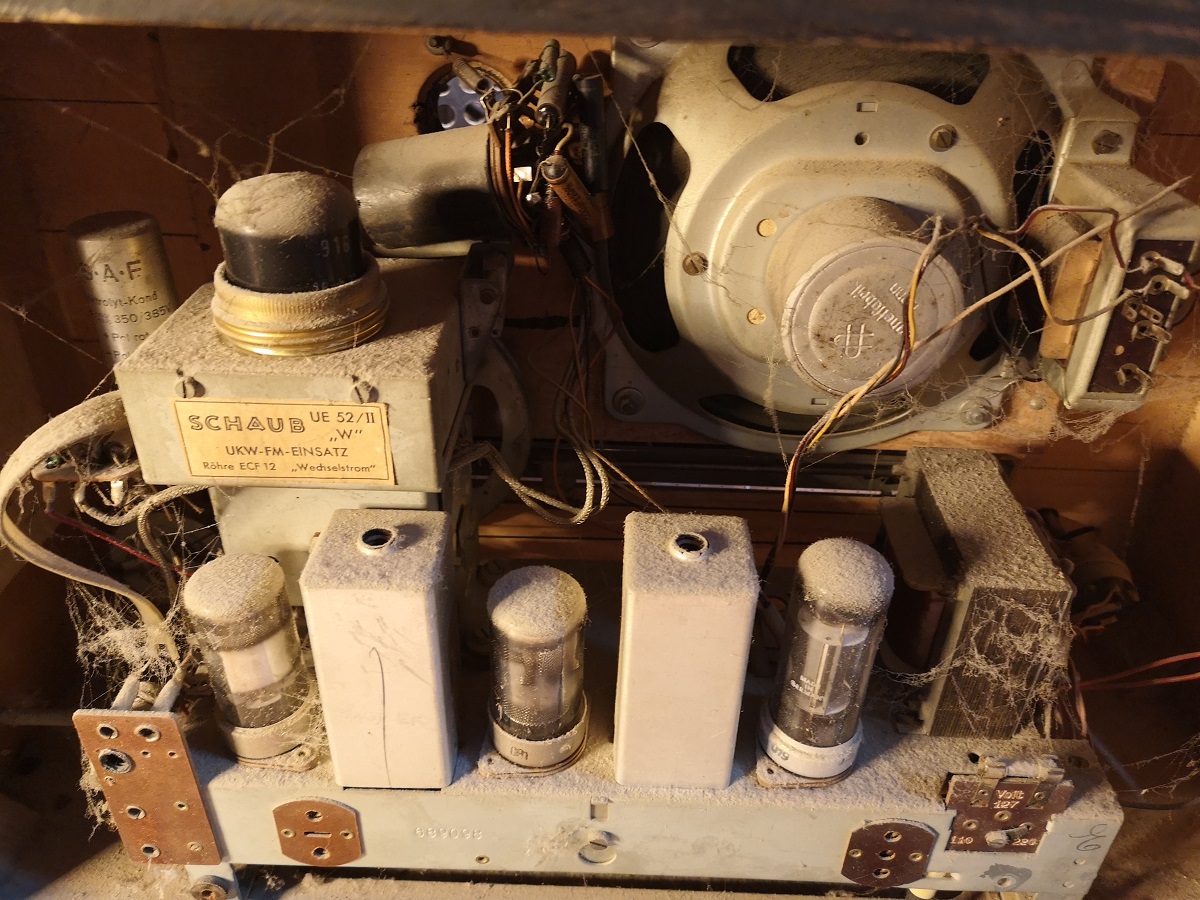

UKW Tuner.

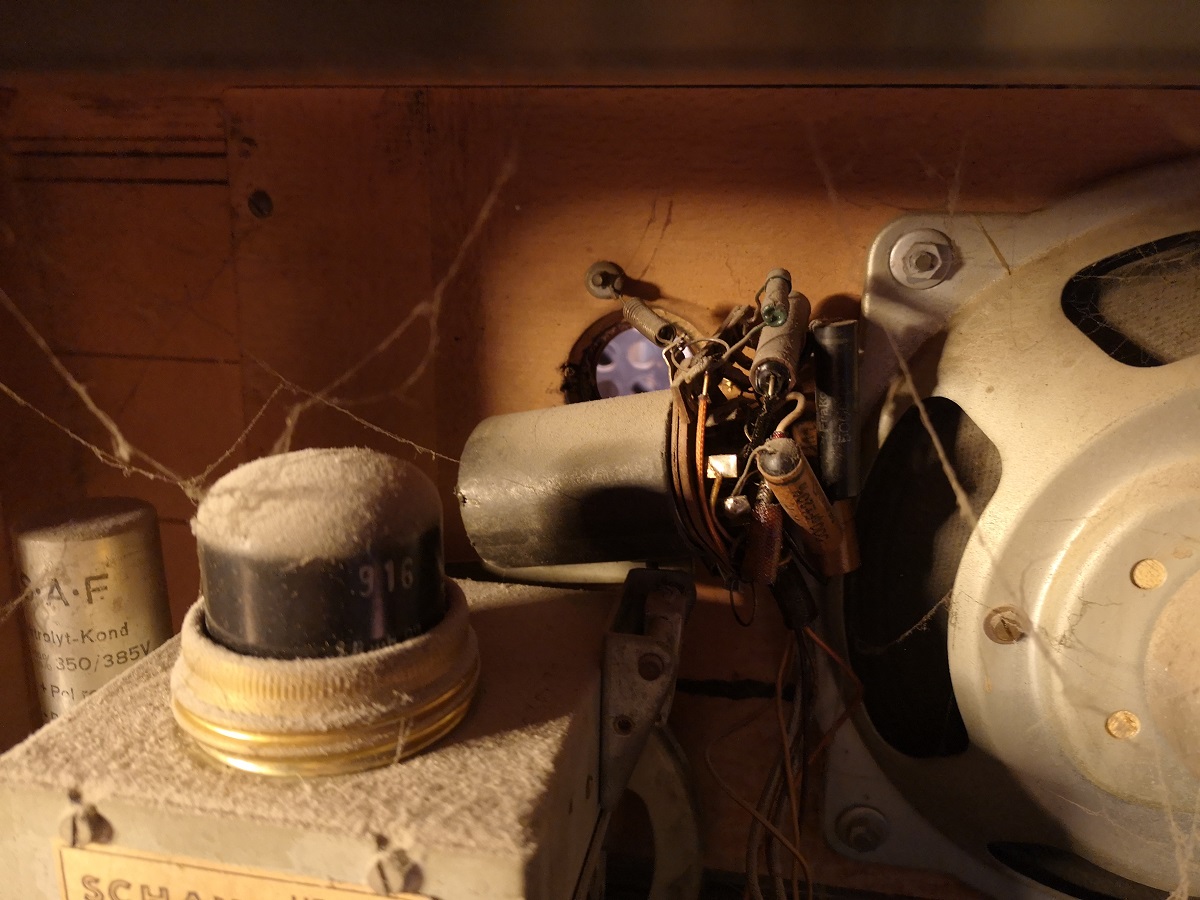

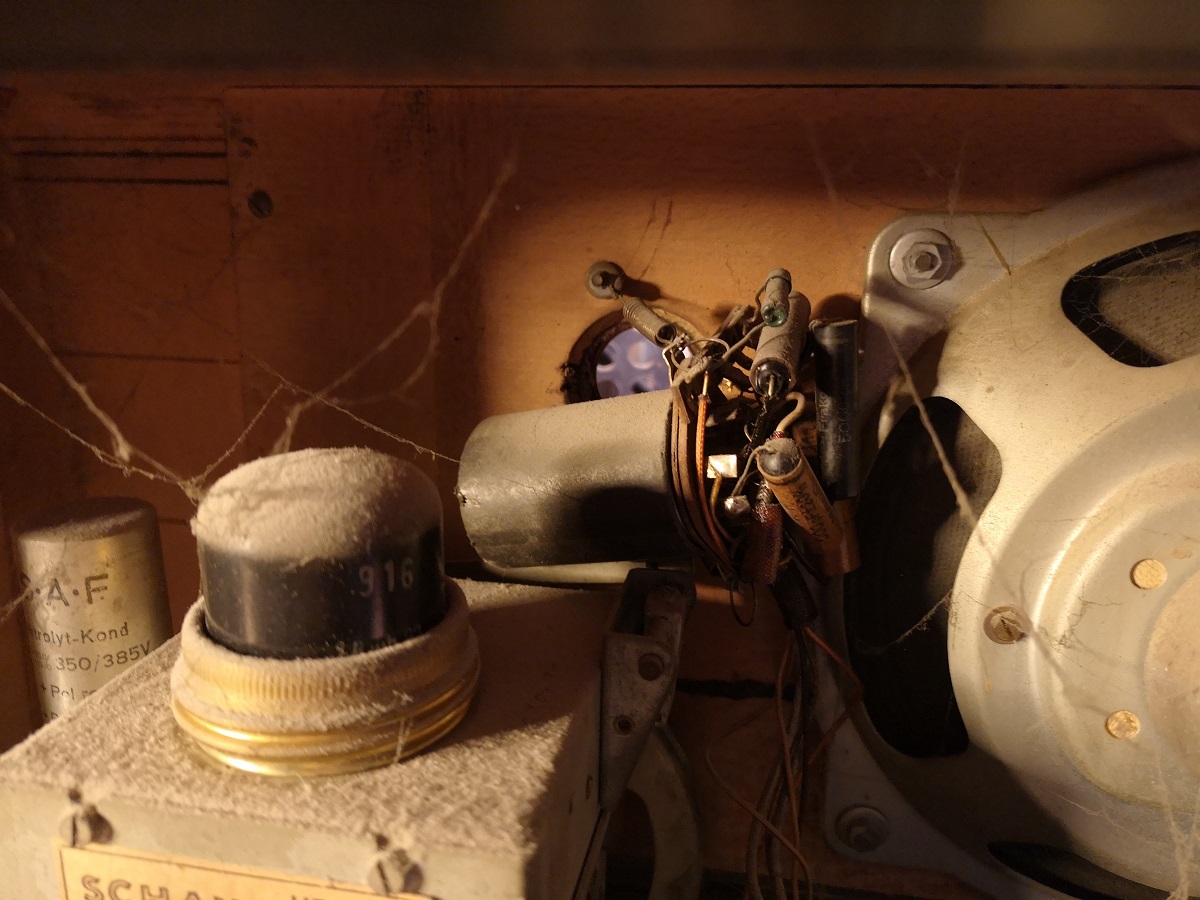

die EM hängt daneben. Teerkondensatoren gibts reichlich.

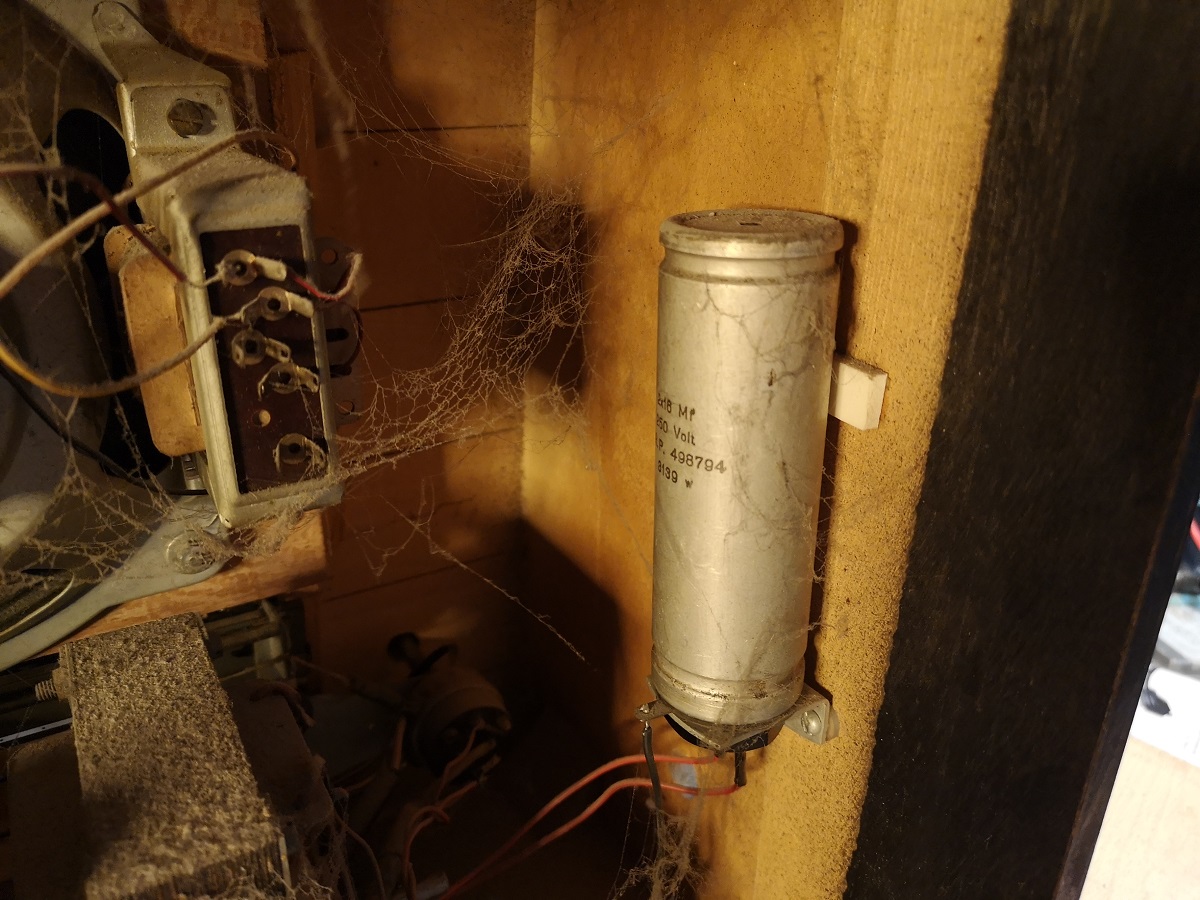

ein Huckepack-Elko für Wandmontage





Regina ist kein Gebissradio.


Zuletzt bearbeitet am 02.12.18 21:46

Datei-Anhänge
regina-1.jpg regina-1.jpg (2x)

Mime-Type: image/jpeg, 445 kB

regina-2.jpg regina-2.jpg (3x)

Mime-Type: image/jpeg, 407 kB

regina-3.jpg regina-3.jpg (2x)

Mime-Type: image/jpeg, 447 kB

regina-4.jpg regina-4.jpg (3x)

Mime-Type: image/jpeg, 311 kB

regina-5.jpg regina-5.jpg (2x)

Mime-Type: image/jpeg, 384 kB

regina-6.jpg regina-6.jpg (4x)

Mime-Type: image/jpeg, 265 kB

regina-7.jpg regina-7.jpg (4x)

Mime-Type: image/jpeg, 321 kB

regina-8.jpg regina-8.jpg (2x)

Mime-Type: image/jpeg, 566 kB

regina-9.jpg regina-9.jpg (2x)

Mime-Type: image/jpeg, 430 kB

regina-10.jpg regina-10.jpg (3x)

Mime-Type: image/jpeg, 457 kB

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, auf denen Urheberrechte Anderer liegen!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
03.12.18 07:33
Debo

WGF-Nutzer Stufe 3

03.12.18 07:33
Debo

WGF-Nutzer Stufe 3

Re: Schaub Regina

Hallo Martin,

interessantes Gerät! Glück gehabt das der auch ein UKW-Kästchen schon hat. Nicht selbstverständlich um die Zeit!
Stoffkabel steinhart Stoffkabel erneuern - schaust mal bei der Tante G unter "Kabel-Schmidt" aus Heitersheim ->Stoffkabel. Verschiedene Farben. Auch einzelne umsponnene Litzen lieferbar, das gefiel mir. Hab ich bei meinem 30er Jahre Lorenz Leipzig Dreikreiser gebraucht.
Da gibt's auch so ein schmales schwarzes Textilklebeband "Baumwollband" nach altem Stil - perfekt!

Gruss
Detlef

Zuletzt bearbeitet am 03.12.18 07:38

03.12.18 08:17
HB9

WGF-Premiumnutzer

03.12.18 08:17
HB9

WGF-Premiumnutzer

Re: Schaub Regina

Hallo Martin,

hübsches Gerät, wohl eher für den "kleinen Mann" gedacht. Die Spinnennetze und brüchigen Gummi-Kabel sind mir bestens bekannt.

Bei Loktal-Röhrenfassungen kann es übrigens passieren, dass die Kontaktfeder in der Fassung für den Mittelstift so verbogen ist, dass sie zum Widerhaken wird, dann bekommt man die Röhre ohne Gewalteinwirkung nicht aus der Fassung. In diesem Fall besser die Fassung genau ansehen und versuchen, die Feder wegzubiegen, da sonst beim Ausziehen die Röhre beschädigt werden kann.

Gruss HB9

03.12.18 14:35
wumpus

Administrator

03.12.18 14:35
wumpus

Administrator

Re: Schaub Regina

Hallo zusammen, hallo Martin,

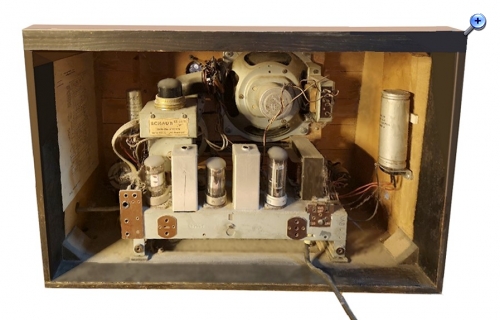

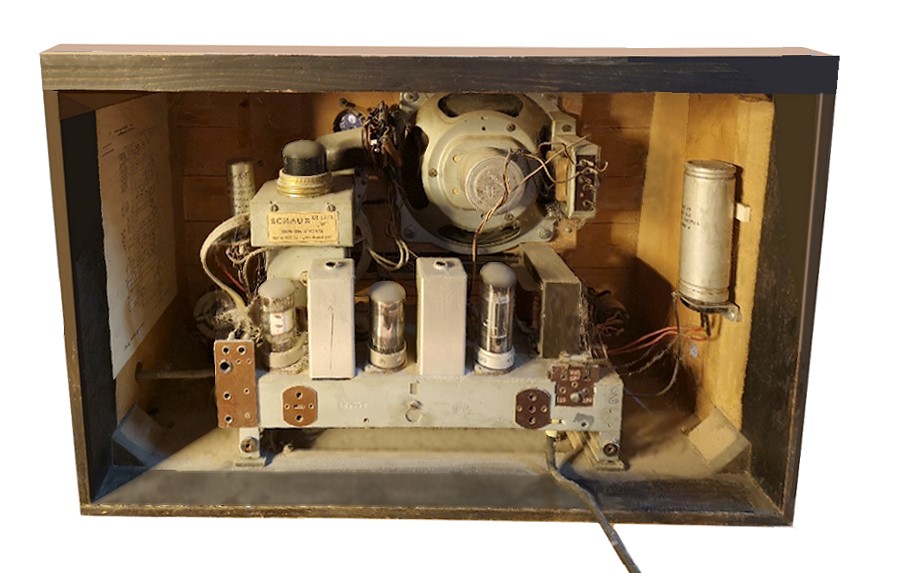

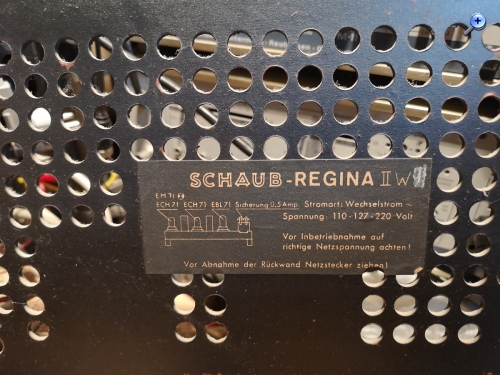

@Martin: Habe das Foto (Blick in das Innere) und den Rückwand-Ausschnitt in meinen Beitrag über das Gerät augenommen und dabei gleich Deine Regina 2W "entlaust" und die fehlenden Gehäuseteile nachgebaut

http://www.welt-der-alten-radios.de/auss...-detail-35.html

vorher:




nachher:




Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Zuletzt bearbeitet am 03.12.18 14:36

Datei-Anhänge
regina-2w-big2.jpg regina-2w-big2.jpg (3x)

Mime-Type: image/jpeg, 94 kB

03.12.18 18:00
Martin.M

WGF-Premiumnutzer

03.12.18 18:00
Martin.M

WGF-Premiumnutzer

Re: Schaub Regina

hallo alle,

was ich nochnicht so ganz kapiere:
Ein AM Radio daß einen Nachrüst UKW Einsatz bekommt hat doch eigentlich garkeine 10,7MHz ZF.
Ich kenne UKW Teile die haben das alles komplett an Bord und liefern NF. Aber das hier, mit einer Röhre kann das jawohl nicht sein.
Also: was haben die da gemacht?
lG Martin

03.12.18 18:34
joeberesf

WGF-Premiumnutzer

03.12.18 18:34
joeberesf

WGF-Premiumnutzer

Re: Schaub Regina

Hallo Martin,

ja richtig! Es waren Audione und Pendelempfänger. Sieh mal hier.. http://www.welt-der-alten-radios.de/r--z...anfang-511.html

Siehe ab "Die neue UKW-Technik, nicht unproblematisch:"

LG
Joerg

Zuletzt bearbeitet am 03.12.18 18:37

03.12.18 19:57
nobbyrad58

WGF-Premiumnutzer

03.12.18 19:57
nobbyrad58

WGF-Premiumnutzer

Re: Schaub Regina

Hallo Zusammen!

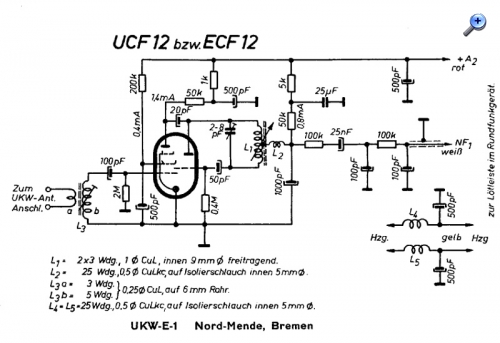

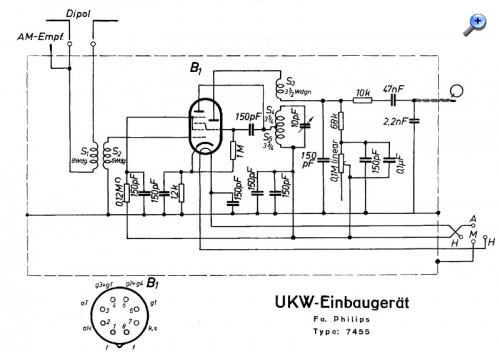

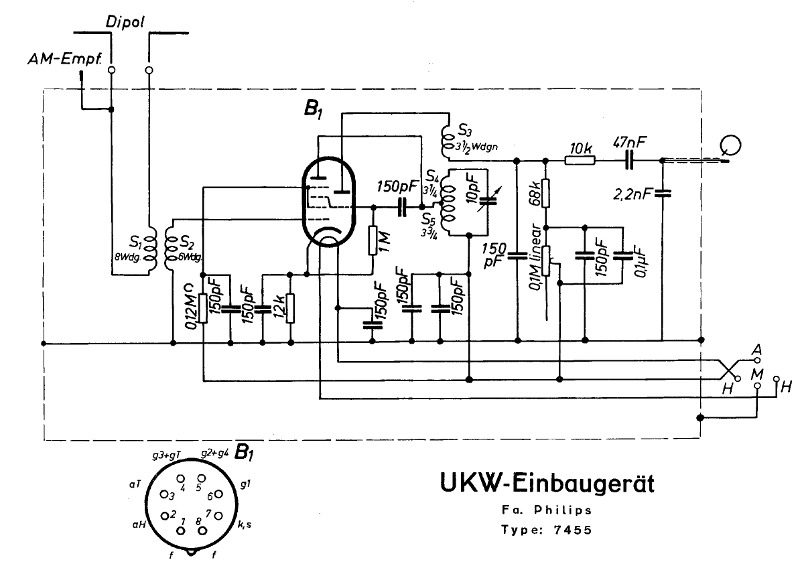

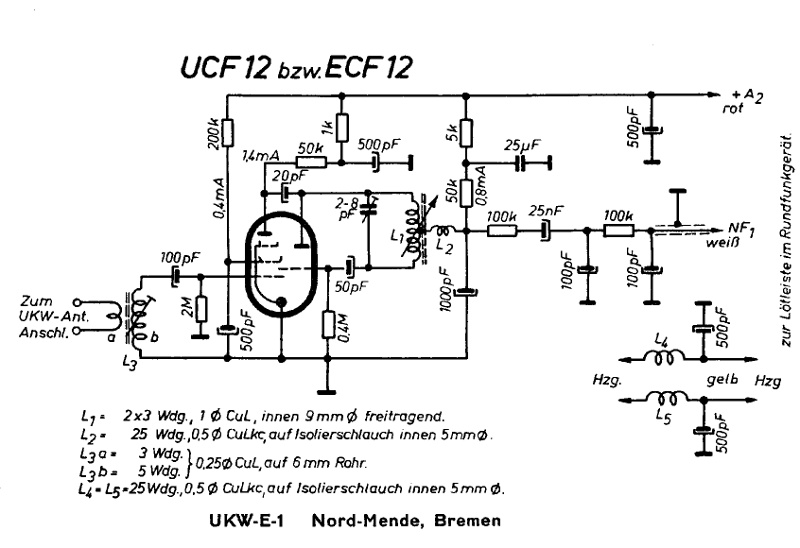

Es wird so was eingebaut sein. Pendler mit Vorstufe, diese ist das F Systen der ECF. Bei der ECF 12 kann schwacher Empfang auch auf eine müde Röhre hinweisen. Eine neue bringt es wieder.

( :''}
( :''}

MFG Nobby

Zuletzt bearbeitet am 03.12.18 20:02

Datei-Anhänge
Pendler 1.jpg Pendler 1.jpg (5x)

Mime-Type: image/jpeg, 69 kB

Pendler 2.jpg Pendler 2.jpg (3x)

Mime-Type: image/jpeg, 85 kB
