Abgefahrene Loop-Antennen

Hallo Forum,

ich habe die Schlafzeit des Forums....

Forum offline:
24.09.2019. 23:00 Uhr. Das Forum geht bis morgen ca. 10:00 Uhr schlafen.
Dadurch kann es und die Besucher und Beitragschreiber mal durchatmen und zur Ruhe kommen.

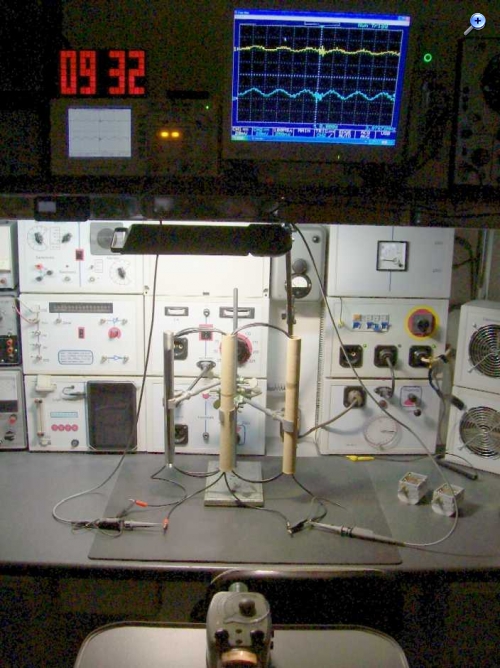

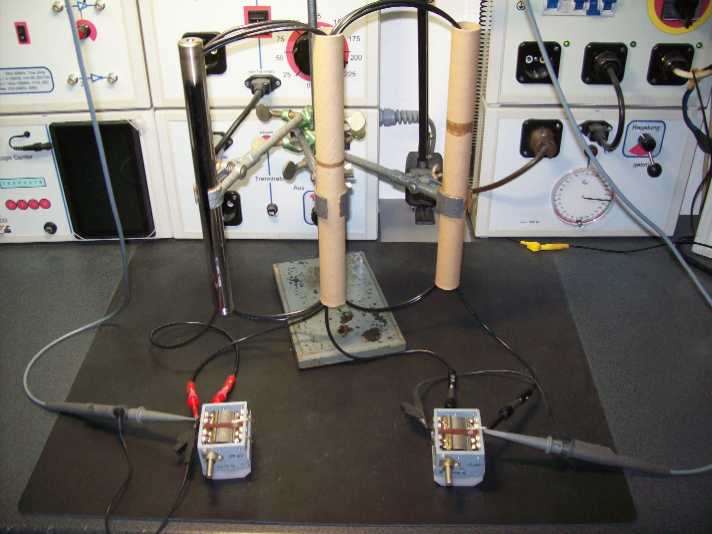

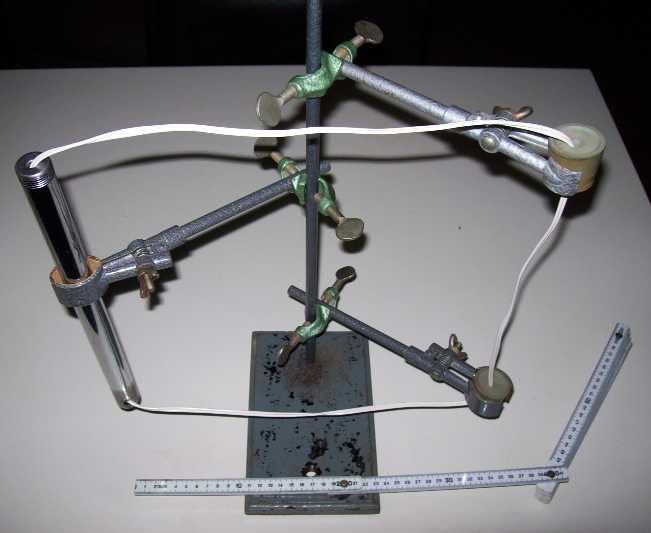

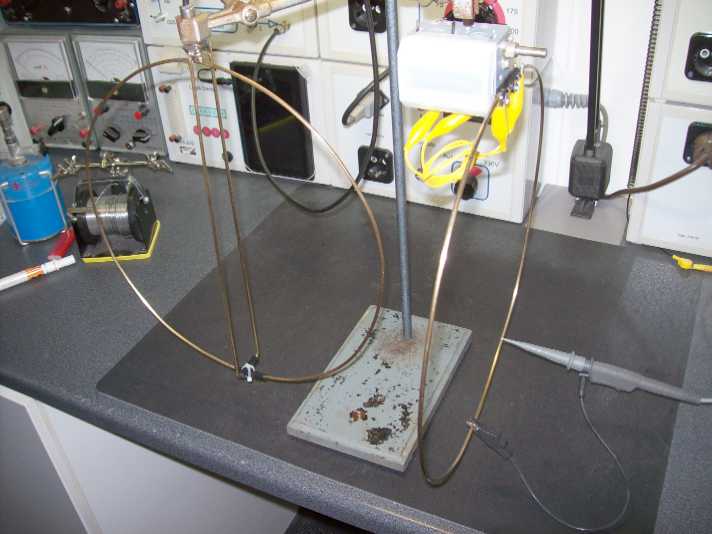

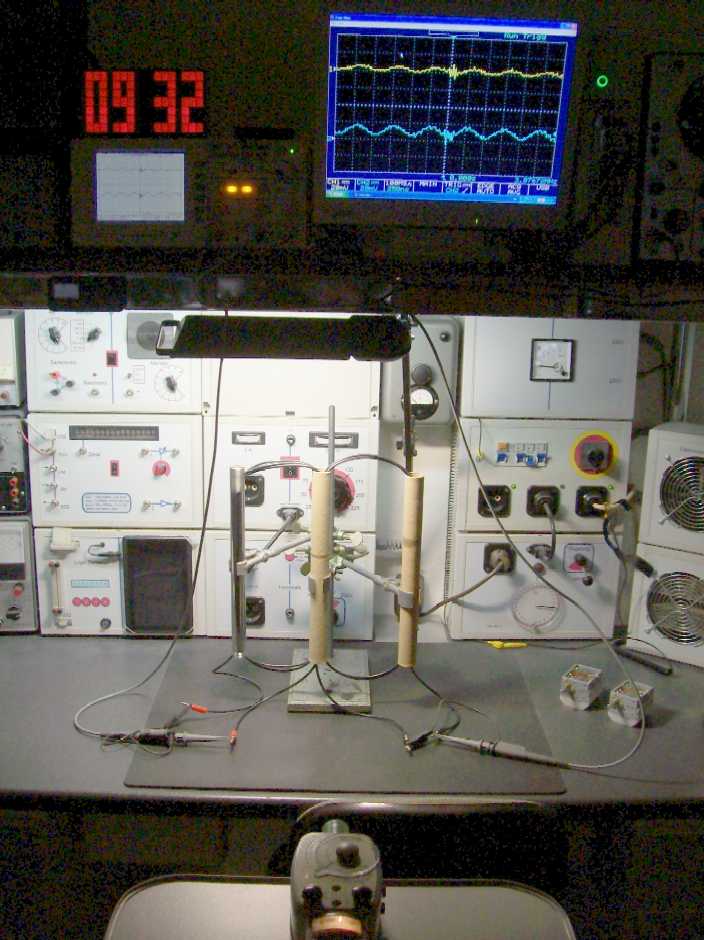

.....genutzt und mich - inspiriert von Euren 17,2kHz-Projekten - mal etwas mit Loop-Antennen befasst. Von Funktechnik hab ich ja keine Ahnung und beginne bei Null. Das war spannend und hat sehr viel Spaß gemacht. Anbei ein paar Impressionen meiner wilden Versuche. Learning by doing.









In meinem nun etwas gewachsenen Verständnis ist eine Loop-Antenne letztlich eine Spule, die Magnetfelder empfangen soll. Man möchte daher auf diese Spule möglichst viele Windungen aufbringen, damit man eine hohe Feldenergie abgreifen kann. Besonders bei VLF-Antennen ist das wichtig, denn die geringe Frequenz der Wechselfelder führt zu schlechtesten Antennenwirkungen.

Leider klappt das nicht so einfach, weil die vielen Windungen die Induktivität erhöhen und daher mit den nachfolgenden Kapazitäten auf ggfls. ungewollten Frequenzen resonieren. Kurzwellenspulen haben daher eine Windung. Langwellenspulen viele Windungen. Jedes Bändchen hat sein Loopchen.

Ich will einen Weg finden, wie man Spulen für alle Bänder mit vielen Windungen anfertigen kann, die aber trotzdem eine geringe Induktivität zeigen.

Mir ist dazu die Idee eines negativen Impedanzkonverters, eines "NIC", gekommen. Derartige Schaltungen können negative (!) Spulen synthetisieren. Also nicht etwa Kondensatoren, sondern eben Spulen. Aber mit negativem Induktivitätswert.

Eine solche negative Spule könnte ich mit der realen Loop-Spule in Reihe schalten und schon hätte ich die Induktivität von vielen Windungen vermindert, ohne jedoch die Spannung zu reduzieren.

Das mag ziemlich schräg klingen. Zum Glück wird die NIC-Technologie schon längst in TV-Tunern angewendet. Man muss sie "nur" auf RF und besonders VLF adaptieren. Habt Ihr auf dem Gebiet schon mal rumprobiert?

Viele Grüße, bzw. "73", wie der angehende Loop-Versteher zu sagen pflegt

Wolfgang
