Meine Antennen

Hallo zusammen,

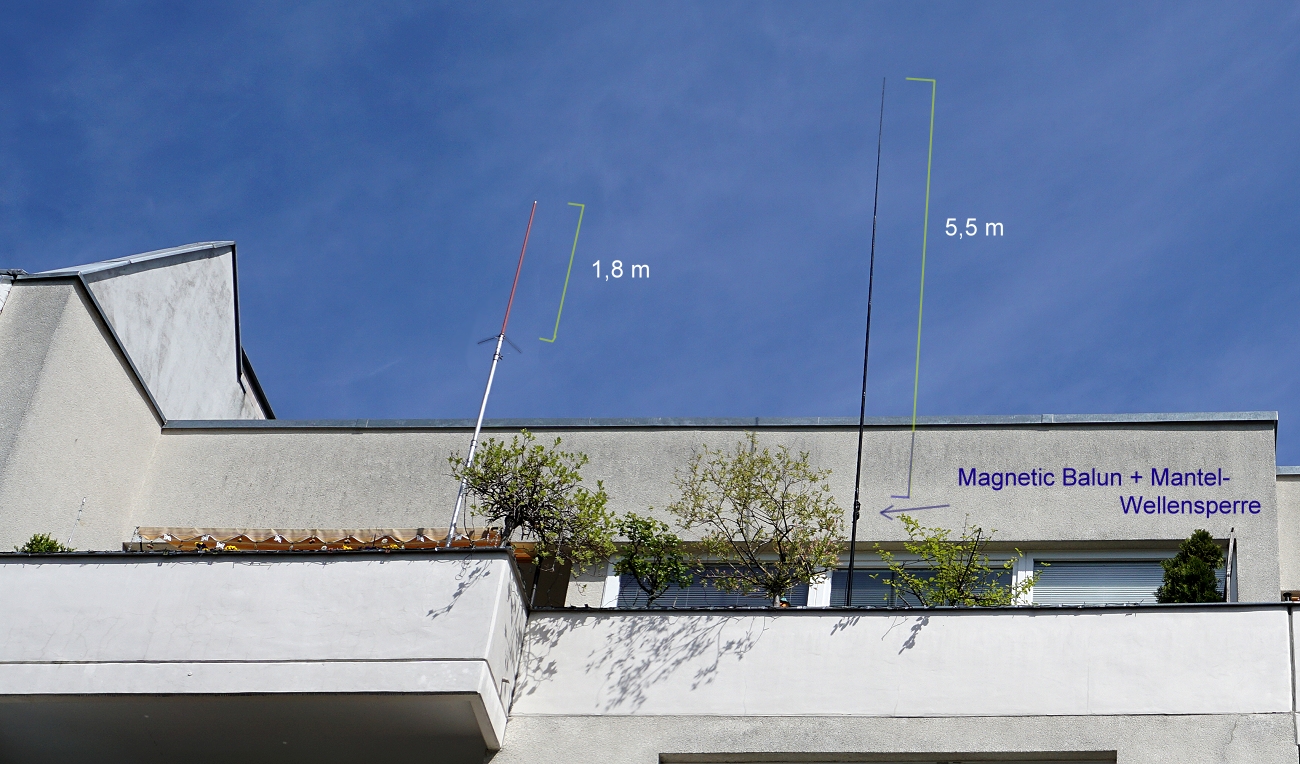

nach dem ich mehrmals per email gefragt wurde, welche Antennen ich benutze, hier mal ein Foto von der Strasse hoch zur 10 Meter langen Balkon-Terrasse in der 4. Etage.

Zu sehen ist links eine knapp zwei Meter lange gestockte vertikale 3-Band UKW/UHF-Antenne (mit Aircell-Ableitung) und rechts ein Vertikalstrahler, breitbandig von 100 - 30000 kHz, aktive Stablänge 5,5 Meter (Plastik-Angelrute (7,5 Meter)) , darauf gewendelt 7,5 Meter Schaltdraht. Der Draht wird angepasst über 9:1-Tafo ("Magnetic Balun" und Mantelwellensperre). Dann führt ein RG58 zur Station.

Die vertikale Drahtantenne ist bis 100 Watt sendefähig und läßt sich mit einem Antennenapassgerät für alle KW-Bänder auf besser als 1: 1,4 anpassen.

Für Empfang (auch Rundfunk) geht es sogar von 30 khz bis zu 150 Mhz recht gut.

Die Drahtantenne kommt ohne Gegengewicht aus.




Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
Ein Leben ohne Facebook ist möglich und sinnvoll.

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Zuletzt bearbeitet am 05.05.18 13:12
