Anodenspannung an der Röhre

Hallo,

ich bin am Basteln mit Nuvistoren.....

Die Anodenspannung an meinen Nuvistoren ist laut Datenblatt mit 120 V angegeben...

Liege ich da richtig dass die Anodenspannung die Spannung zwischen Anode und Kathode meiner Rohre ist, und nicht die Spannung die mein Netzteil liefert?????

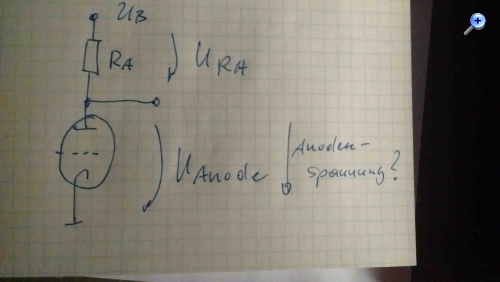

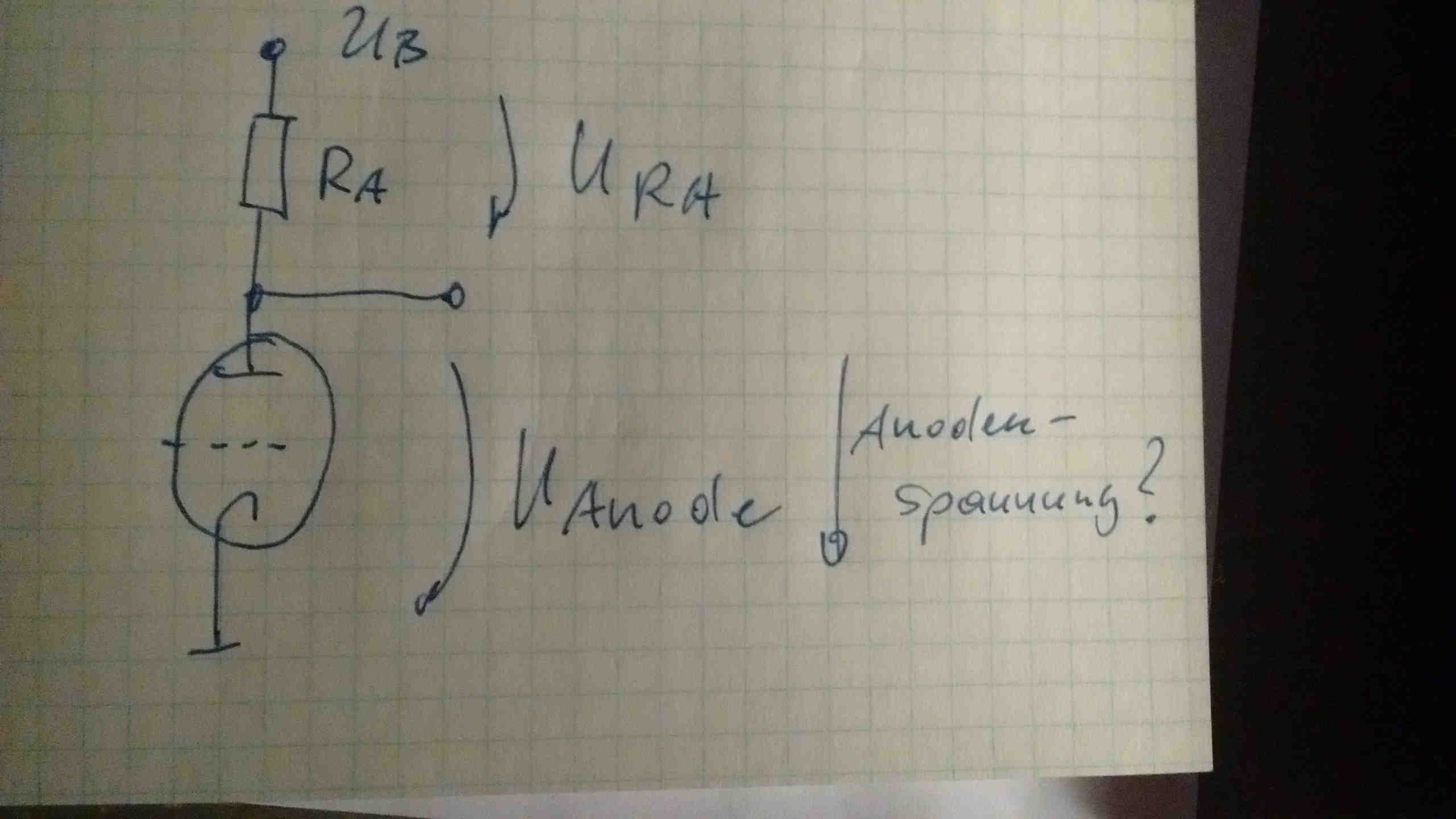

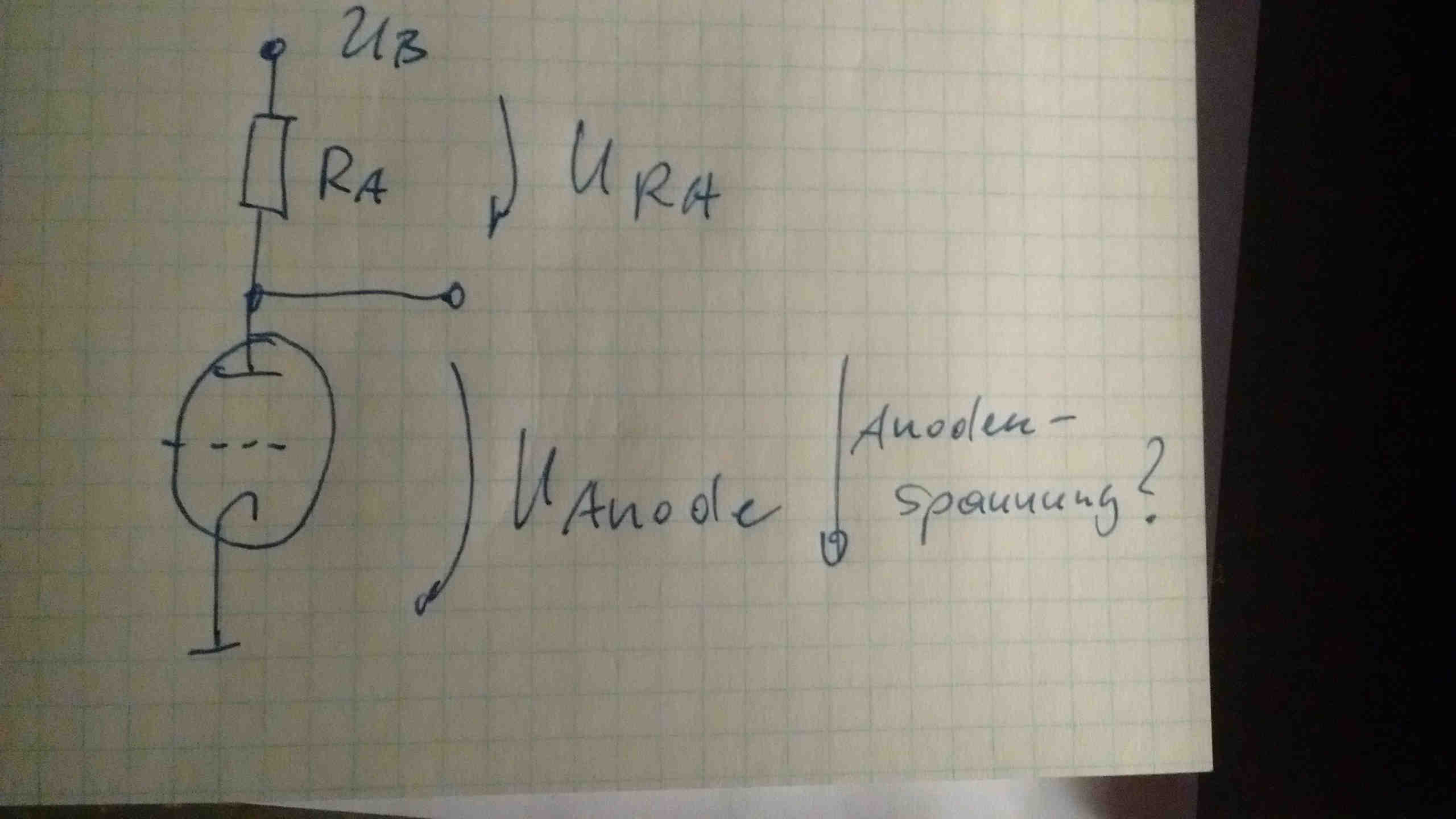

Bild: Spannungsteiler Arbeitswiderstand und Anodenspannung über der Röhre......

Der Hintergrund ist dass ich einen schicken Trafo mit sec. 150V habe....



Matu

Zuletzt bearbeitet am 04.02.18 22:07

Datei-Anhänge
anode.jpg anode.jpg (40x)

Mime-Type: image/jpeg, 96 kB

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
04.02.18 22:29
hal

WGF-Nutzer Stufe 3

04.02.18 22:29
hal

WGF-Nutzer Stufe 3

Re: Anodenspannung an der Röhre

Moin
Ja , da liegst du richtig mit deiner Ua...
Mit demTrafo bekommst du aber ca. 200V Gleichspannung raus (ca.100mA)
http://www.elektroniker-bu.de/gleichrichten.htm#ergebnis
Viel Spaß beim Rechnen
Gruß Hal
