Telefunken Ela-SG 54 (Lautsprecher)
  •
 1
 1
24.05.18 18:14
Martin.M

WGF-Premiumnutzer

24.05.18 18:14
Martin.M

WGF-Premiumnutzer

Telefunken Ela-SG 54 (Lautsprecher)

tragbarer Lautsprecher von Telefunken,
hat einen niederohmigen Lautsprecher sowie einen kleinen Übertrager nebst dreistufigem Drehschalter zur Einstellung der Lautstärke.
Sehr audiophil gebaut, aus gutem Blech, mit NATO-Farbe

Ich hab den erworben und den beiden Telefunken Radios E108 + E104 zugeordnet, das passt gut zusammen.
Vermutung: Ich geh davon aus dass es ein ELA ist, also für 100V rms, zB. zusammen mit den 6S-Ela Verstärkern der gleichen Firma.
Davon darf man ja viele parallel betreiben, bis zur zulässigen Gesammtlast des Verstärkers.

lG Martin





Bildfreigabe für Wumpus.

Zuletzt bearbeitet am 24.05.18 18:44

Datei-Anhänge

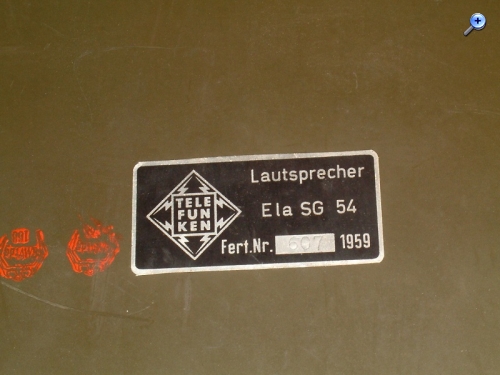

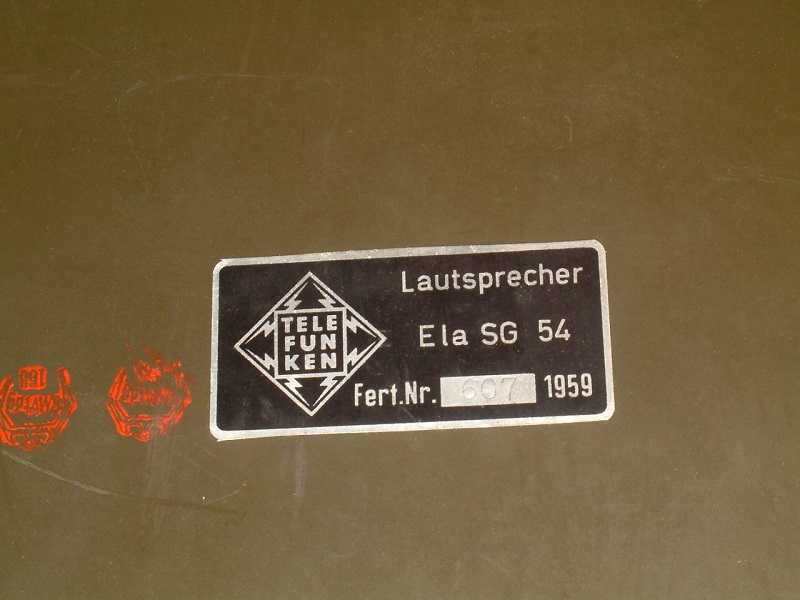

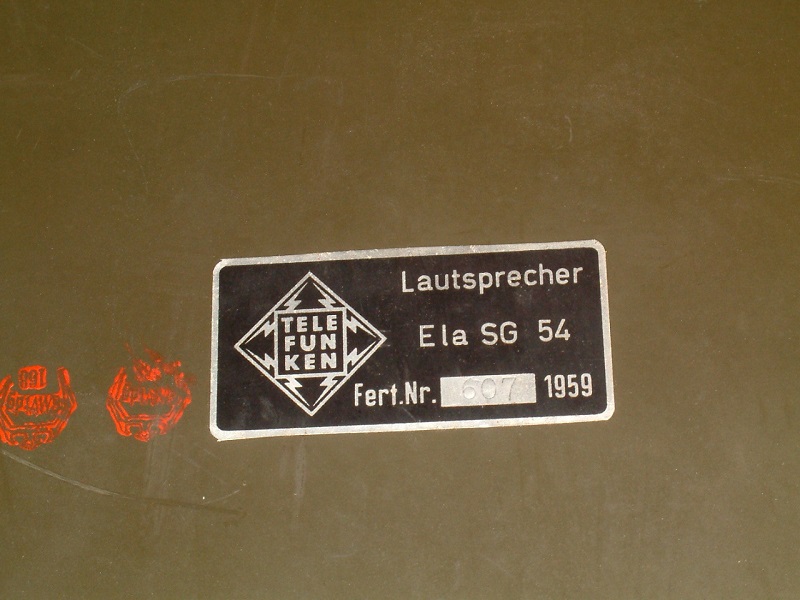

DSCF0026.JPG DSCF0026.JPG (108x)

Mime-Type: image/jpeg, 110 kB

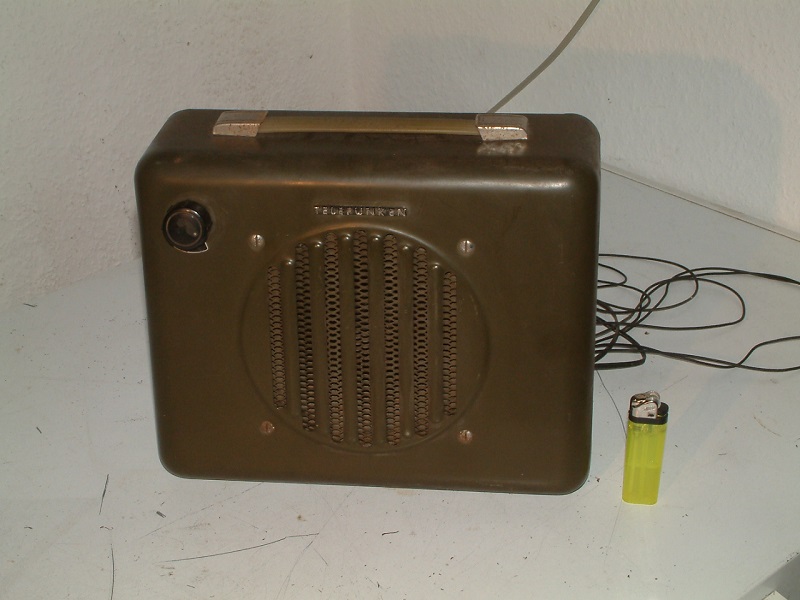

sg54.JPG sg54.JPG (96x)

Mime-Type: image/jpeg, 133 kB

joeberesf und regency gefällt der Beitrag.
!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
25.05.18 10:55
wumpus

Administrator

25.05.18 10:55
wumpus

Administrator

Re: Telefunken Ela-SG 54 (Lautsprecher)

Hallo Martin,

ich habe den Lautsprecher ins Wumpus-Online-Museum aufgenommen:

http://www.welt-der-alten-radios.de/auss...etail-1366.html


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
Ein Leben ohne Facebook ist möglich und sinnvoll.

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

25.05.18 15:04
Martin.M

WGF-Premiumnutzer

25.05.18 15:04
Martin.M

WGF-Premiumnutzer

Re: Telefunken Ela-SG 54 (Lautsprecher)

hallo alle,
ergänzend noch ein par technische Infos.

Leistung (geschätzt) 2 bis 3 Watt.
Lautsprecher niederohmig
Übertragertrafo mit zwei Abgriffen sekudär welche zum Umschalten der Lautstärke genutzt werden.

Eingangsimpedanzen, gemessen mit Sennheiser ZP2 Scheinwiderstandsmessgerät (Sinus, 3V)
Dazu ist am Drehschalter eingestellt: Stufe 3 = laut.

1k Metallfilmwiderstand als Referenz.

250Hz = 1k
1kHz = 1k
4kHz = 1k

Nun der Lautsprecher.

250Hz = 4,2k
1kHz = 5,2k
4kHz = 6,5k

Der Lautsprecher ist eine normale Radiopappe der 60er Jahre, d.h. wenig Leistung aber hoher Wirkungsgrad.
Tragegriff, Gewicht = 1,8kg

lG Martin

Zuletzt bearbeitet am 25.05.18 15:05
