Autoradio Blaupunkt Stuttgart V Serie anschliessen

Hallo liebe Forenbesucher

Habe eine totale Anfängerfrage. Habe ein anscheinend funktionsfähiges Autoradio Blaupunkt Stuttgart V Serie ersteigert http://www.radiomuseum.org/r/blaupunkt_stuttgart_4.html

Wie schliesse ich dieses den nun an den Stromkreislauf an?
-Pol Masse wohl auf die auf dem Bild fehlende Schraube neben der 6/12-Volt-Umschaltung?
Wo wäre dann der Plus-Pol?

Besten Dank für eure Hilfestellung.

Gruss
Marcel

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
17.02.13 13:49
apollo

Administrator

17.02.13 13:49
apollo

Administrator

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

Hallo Marcel,
zum Minuspol kann ich aufgrund der RM Bilder keine Aussage mache.
Könnten auch Gewinde zur Befestigung sein.
Den Pluspol kann man evtl. nach dem öffnen des Gerätes erkennen, wenn du an dem 6/12 Volt Umschalter, die dort ankommenden Leitungen verfolgst. Eine davon sollte sollte an die Stromaufnahme gehen.
Kann sein, dass im Gerät eine Sicherung verbaut ist, das wäre auch ein Hinweis auf den Stromlauf.
Wenn nicht, solltest du in jedem Fall eine Sicherung in die Plusleitung setzen.
Netten Gruß

17.02.13 14:21
wumpus

Administrator

17.02.13 14:21
wumpus

Administrator

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

Hallo Marcel,

ich habe hier kein Schaltbild des Geräts und kann so nicht sagen, ob das Gerät neben der Spannungswahl (6/12 Volt) auch eine Polaritäts-Umschaltung hat.

Falls niemand diese Daten hat, schicke doch einige Photo hier in den Beitrag (ähnlich wie die bei radiomuseum.org. aber in besserer Auflösung). Auch vom Geräteinneren oben und unten.

Hast Du ein Ohm-Meter?


Gruß von Haus zu Haus
Rainer (Forumbetreiber)

17.02.13 14:36
Wolle

WGF-Premiumnutzer

17.02.13 14:36
Wolle

WGF-Premiumnutzer

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

Hallo Rainer, hallo Marcel.

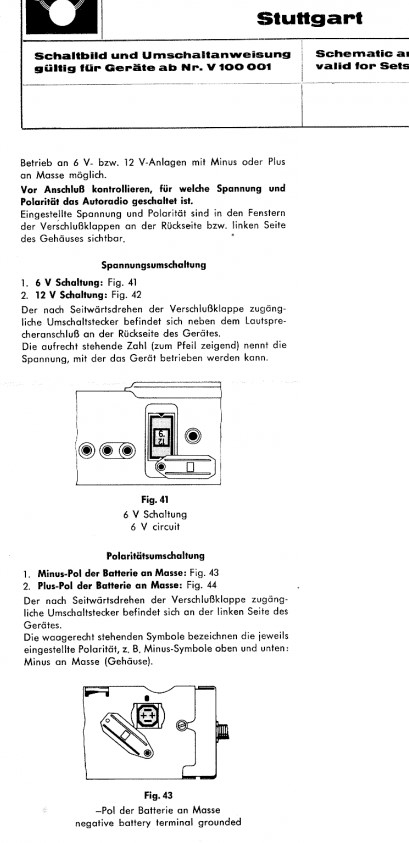

Das Gerät läßt sich in der Spannung 6/ 12 Volt und in der Polarität umschalten.



Du mußt also unbedingt auf die Stellung der Schalter achten.

Mit vielen Grüßen.
Wolle

Datei-Anhänge
stuttgart.jpg stuttgart.jpg (268x)

Mime-Type: image/jpeg, 76 kB

17.02.13 14:37
Matt

WGF-Nutzer Stufe 3

17.02.13 14:37
Matt

WGF-Nutzer Stufe 3

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

hallo zusammen

ich kann auch nicht viel sagen, aber beim Germaniumbestückte Radio muß man aufpassen, habe so ein Becker Radio wo da "Masse" Plus ist.
und andere Blaupunkt, deren Polarität umschaltbar ist. plus oder Minus an Gehause.

Heikles Sachen


Grüss
matt

17.02.13 15:09
Klaus

WGF-Premiumnutzer

17.02.13 15:09
Klaus

WGF-Premiumnutzer

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

Matt:
... habe so ein Becker Radio wo da "Masse" Plus ist.
Hallo alle,

dabei könnte es sich um eine Ausführung für ältere englische Fz. handeln, m.W. lag dort "Plus" an Masse.
Außerdem stehen Polarität und Spannung bei den mir bekannten Blaupunktgeräten eingraviert auf dem Gehäuse.

Viel Grüße
Klaus

17.02.13 18:23
apollo

Administrator

17.02.13 18:23
apollo

Administrator

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

Hallo zusammen,
nach dem Studium der Bilder im RM, ziehe ich nun folgende Schlüsse:
Durch Einbau an den Verschraubungen, mit der KFZ Karosse, wird eine Verbindung hergestellt. Je nach Fahrzeugelektrik, Plus oder Minus.
Siehe Schaubild oben.
Die zweite Anschlussverbindung ist meiner Meinung nach der gelbe Draht, der aus dem Gehäuse steht.
Ist der an deinem Gerät noch sichtbar?
Der könnte von der Positionierung her an den Aus-Einschalter, am Lautstärkeregler, gehen. Plus oder Minus je nach Einstellung, wie das Schaubild von Wolle zeigt.

Schönen Gruß.

17.02.13 18:40
Ronn

WGF-Premiumnutzer

17.02.13 18:40
Ronn

WGF-Premiumnutzer

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

Hallo Marcel,

je nach Einstellung der Polarität stellt das Gehäuse eine Verbindung (+ oder - Pol) dar. Zusätzlich findest Du am Gerät ein weiteres Kabel (mit Sicherungshalter), welches den Komplementärpol darstellt (- oder +).

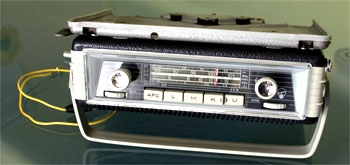

Beispiel hier:


Nachtrag: Wegen Adminanfrage: eigenes Bild, nichts "geklaut"

Die metallene Halterung stellt je nach Konfiguration des Radios den + oder - Pol dar, das gelbe Kabel den anderen Pol. Wichtig ist zu wissen, welche Polarität dein KFZ bezüglich der Karosserie aufweisst und welche Spannung dein Bordnetz hat (6/12 V). Der Rest ist dann trivial.

Beste Grüße
Ronn

Zuletzt bearbeitet am 17.02.13 21:14

Datei-Anhänge
Unbenannt.jpg Unbenannt.jpg (242x)

Mime-Type: image/jpeg, 47 kB

18.02.13 20:19
moc

Einsteiger

18.02.13 20:19
moc

Einsteiger

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

Hallo allerseits

Besten Dank für die vielen Antworten!

Dann werde ich also mal versuchen, das gelbe Kabel ans Plus anzuschliessen.

Gruss
Marcel

18.02.13 20:33
Ronn

WGF-Premiumnutzer

18.02.13 20:33
Ronn

WGF-Premiumnutzer

Re: Autoradio Blaupunkt Stuttgart V Serie anschliessen

moc:
...
Dann werde ich also mal versuchen, das gelbe Kabel ans Plus anzuschliessen.

...

Aber NUR wenn das Radio entsprechend eingestellt wurde (-Pol Gehäuse)!

Beste Grüße
