Radio Violetta von Tonfunk
  •
 1 2 3
 1 2 3
03.12.17 12:35
Langley

WGF-Einsteiger

03.12.17 12:35
Langley

WGF-Einsteiger

Radio Violetta von Tonfunk

Guten Morgen,

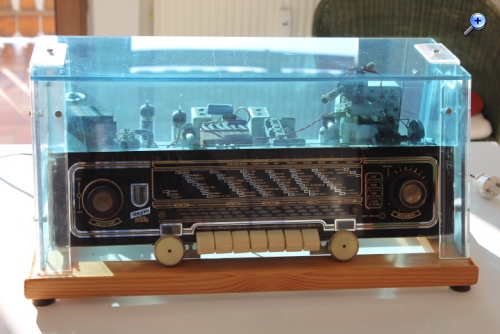

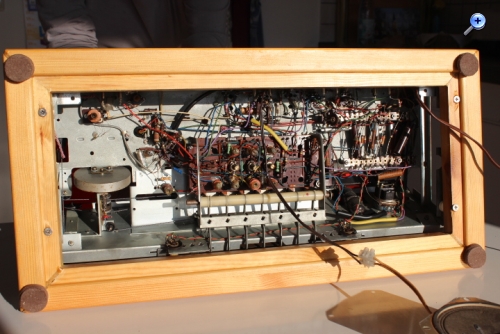

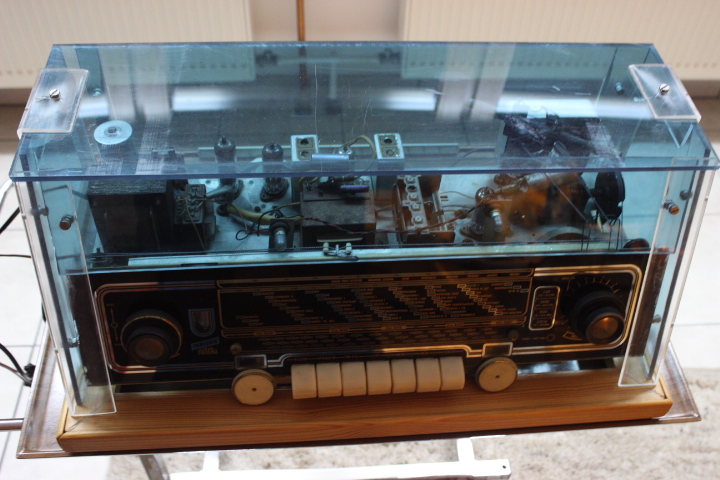

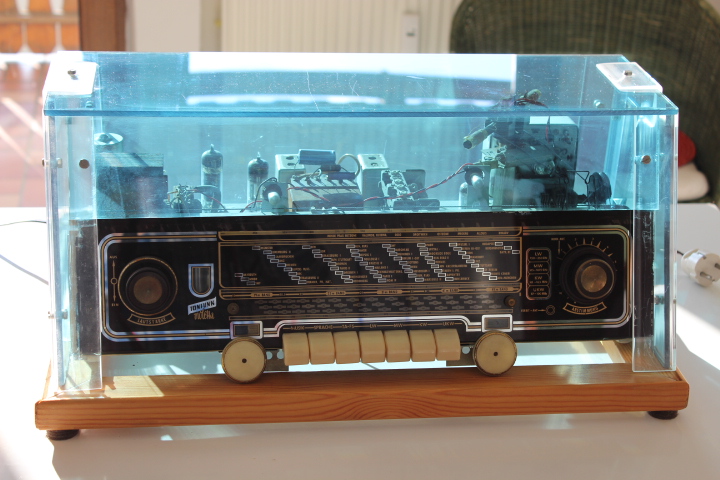

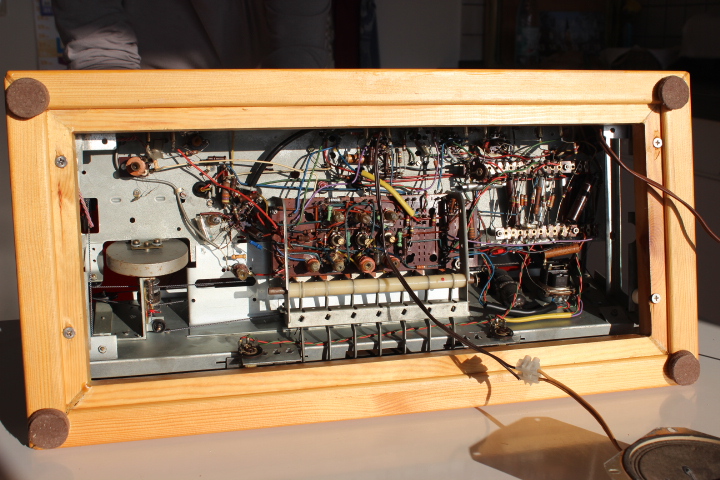

aus dem Sperrmüll am Straßenrand habe ich ein Radio "Tonfunk Violetta" aufgelesen. Das Kuriose an diesem Radio war, es bestand nur noch aus dem nackten Chassis mit einer darüber gestülpten Haube aus Plexiglas. Zum Schutz der Verdrahtung an der Unterseite habe ich einen Holzunterbau dazu geschreinert. Die "Bilder 1-3" illustrieren das Radio.

Nach Recherche im Internet könnte es sich um die Violettatypen "W 345" oder "W645" handeln. Das Edikett mit der Geräte-Nr. ist nur noch mit den ersten zwei Ziffern und sehr schlecht lesbar.

Nun zum Problem:
Aufgrund des fehlenden Originalgehäuses mit der Rückwand kann ich die Anschlußbuchsen am Chassis nicht indentifizieren.

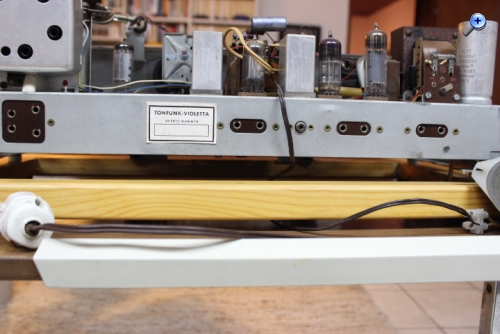

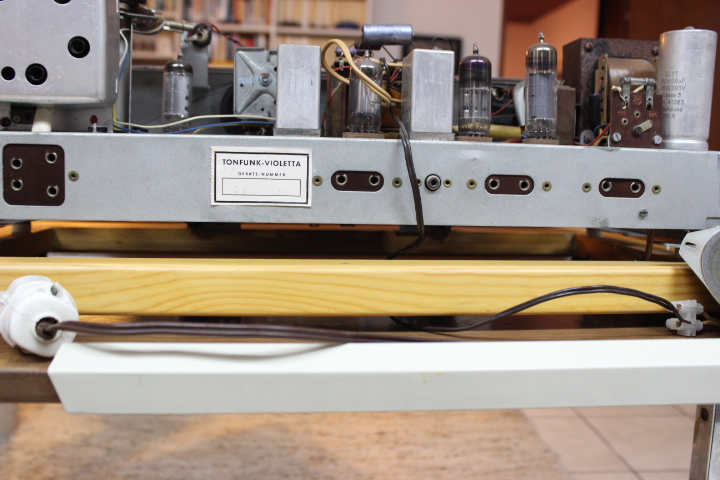

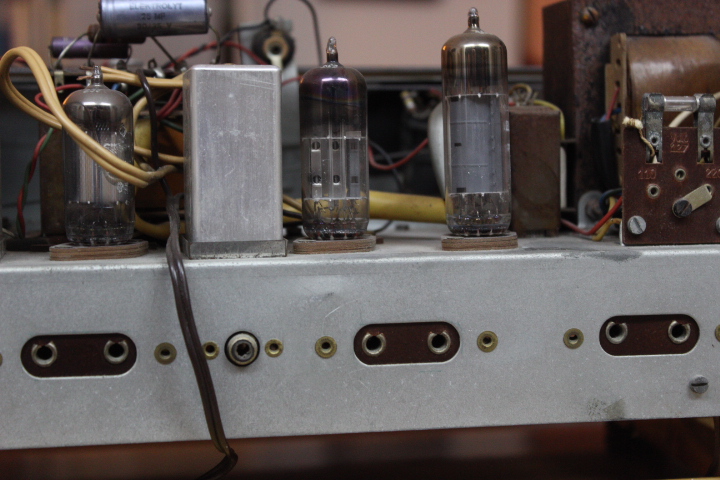

Kennt jemand das Radio und kann mir die Anschlußbuchsen an der Rückseite von links nach rechts erklären? Vor allem wären die Erdbuchse und die Antennenbuchsen nützlich zu wissen. Die "Bilder 4-6" zeigen die Buchsen an der Rückseite in einer Übersicht und detaillierter.
Der Lautsprecher ist herausgeführt und liegt neben dem Radio.

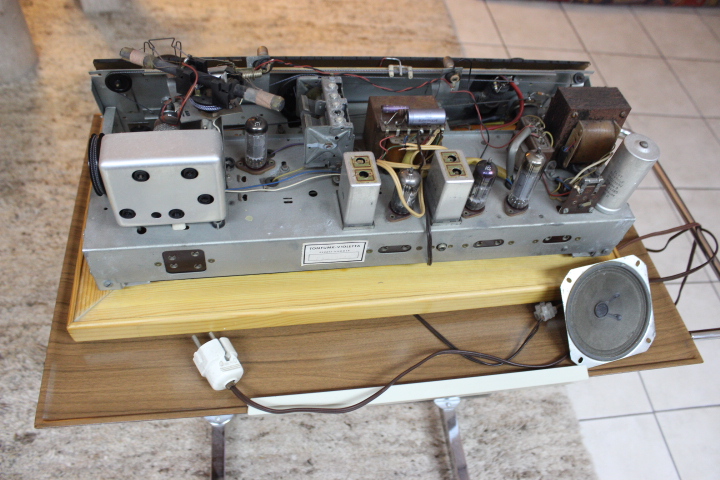

"Bild7" zeigt das Chassis ohne Plexiglashaube. Rechts ist der angerostete Netztrafo zu sehen. Kann der sichtbare Oberflächenrost mit einer Drahtbürste entfernt werden oder beläßt man den Zustand besser so wie er ist?

Beste Grüße
Peter













Datei-Anhänge
Bild 1.JPG Bild 1.JPG (14x)

Mime-Type: image/jpeg, 211 kB

Bild 2.JPG Bild 2.JPG (10x)

Mime-Type: image/jpeg, 232 kB

Bild 3.JPG Bild 3.JPG (7x)

Mime-Type: image/jpeg, 270 kB

Bild 4.JPG Bild 4.JPG (5x)

Mime-Type: image/jpeg, 212 kB

Bild 5.JPG Bild 5.JPG (9x)

Mime-Type: image/jpeg, 194 kB

Bild 6.JPG Bild 6.JPG (6x)

Mime-Type: image/jpeg, 216 kB

Bild 7.JPG Bild 7.JPG (10x)

Mime-Type: image/jpeg, 242 kB

!
!!! Keine Links auf gewerbliche WEB-Seiten oder Internet-Auktionen! ... mehr dazu

!!! Photos, Graphiken nur über die Upload-Option des Forums.        !!! Keine Komplett-Schaltbilder, auf denen Urheberrechte Anderer liegen!

Nicht nur den neuesten Beitrag eines Threads lesen.
03.12.17 13:51
apollo

Administrator

03.12.17 13:51
apollo

Administrator

Re: Radio Violetta von Tonfunk

Hallo Peter,

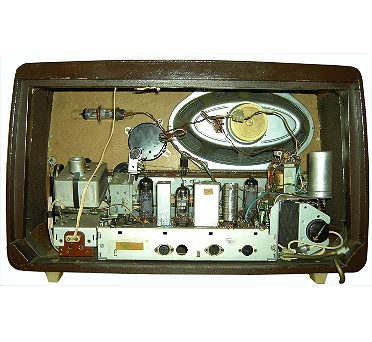

die 4 Buchsen im Quadrat : die beiden links für den eingebauten UKW Dipol. (Den ich aber bei deinem Gerät
nicht sehen kann.) Ein Meter Draht in eine der beiden Buchsen kann aber auch helfen.
Rechts daneben, oben Antenne M-Welle, unten Erde.
Das ist glaube ich Standard.

Die 3 nebenliegenden Anschlüsse könnten v. l. n. r. Plattenspieler, Tonband und Zweitlautsprecher sein.
Reihenfolge kann man testen.
Die kleine runde Öffnung ist mir nicht bekannt. (Geraten: evtl. elektr. Anpassung von einem der beiden Geräteanschlüsse.)

Ein Blick hinter die Blechfront würde Klarheit schaffen.

Ohne Gewähr!

Mit einer Drahtbürste würde ich nicht an den Rost gehen. Mach alles weg was sich leicht lösen lässt
und vermeide weitere Feuchtigkeit. Leicht einölen mit Wattestäbchen beruhigt das schlechte Gefühl.

Netten Gruß
Alfred

Zuletzt bearbeitet am 03.12.17 14:17

03.12.17 16:38
Langley

WGF-Einsteiger

03.12.17 16:38
Langley

WGF-Einsteiger

Re: Radio Violetta von Tonfunk

Hallo Alfred,

vielen Dank für Deine Rückmeldungund und Unterstützung.

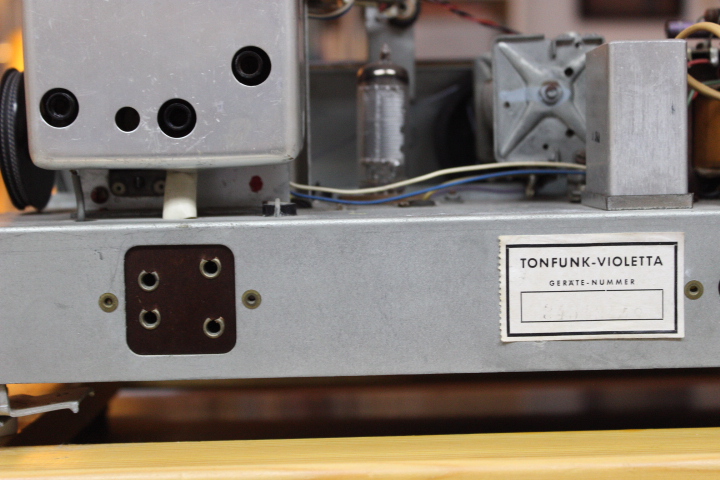

Nehme an, daß wir über die 4 Buchsen in "Bild 5" sprechen. Die Erdbuchse wäre demnach rechts unten, die M-Antenne darüber, ist das von mir richtig verstanden?
Gibt es auch eine Antennenbuchse für Kurz-bzw. Langwelle?
Du sprichst von einem eingebauten UKW-Dipol. Wie müßte der aussehen?

Füge "Bild 5" nochmals bei.

Vielen Dank
Peter

Datei-Anhänge
Bild 5.JPG Bild 5.JPG (10x)

Mime-Type: image/jpeg, 194 kB

03.12.17 17:58
apollo

Administrator

03.12.17 17:58
apollo

Administrator

Re: Radio Violetta von Tonfunk

Hallo Peter,

Langley:
.. ist das von mir richtig verstanden?
Ja!

Im Prinzip ist die MW-Antennen Buchse auch für Lang- und Kurzwelle geeignet.
Mit verschiedenen Längen kann man ja experimentieren.

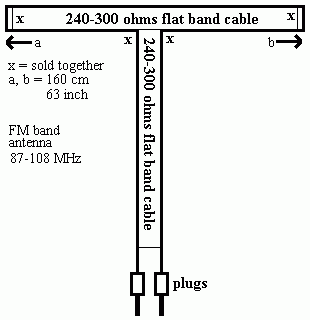

Der UKW Dipol ist im Gehäuse verlegt und dann nach außen durch die Rückwand geführt und dort in
die Buchse gesteckt. Stell dir ein T vor welches aus 2 Leitungen besteht. Manchesmal
ist der Draht auch im Gehäuse mit Alustreifen verlötet, die innen oben und seitlich
im Holzgehäuse verklebt sind.

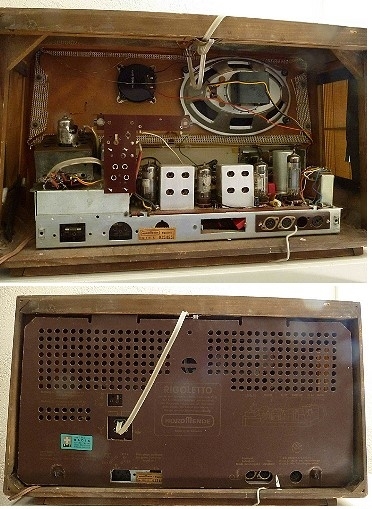

UKW Dipol Antennen gibt es auch zum Nachrüsten (Bucht). Als die Gehäuse in den 70ern aus Metall wurden, hat man solche Antennen mitgeliefert bekommen und dann selbst verlegt, z. B. an die Zimmerwand geklebt.

Infos auch hier:
http://www.welt-der-alten-radios.de/a--g-antennen-47.html





http://www.welt-der-alten-radios.de/auss...ios-2-1087.html




http://www.welt-der-alten-radios.de/auss...dios-3-610.html



Netten Gruß
Alfred

Zuletzt bearbeitet am 03.12.17 18:51

Datei-Anhänge
UKW eingesteckt.jpg UKW eingesteckt.jpg (4x)

Mime-Type: image/jpeg, 170 kB

UKW.jpg UKW.jpg (4x)

Mime-Type: image/jpeg, 117 kB

ant-dipole.gif ant-dipole.gif (5x)

Mime-Type: image/gif, 4 kB

04.12.17 20:56
Langley

WGF-Einsteiger

04.12.17 20:56
Langley

WGF-Einsteiger

Re: Radio Violetta von Tonfunk

Hallo Alfred,

Deine Tipps haben haben mir weiter geholfen.
Den Erdanschluß habe ich mit einer Litze und Krokodilklemme an den Schutzkontakt einer Schukosteckdose realisiert . Sowohl für die K-L-M-Wellen und für UKW habe ich eine zweite Litze als Wurfantenne in die von Dir genannten Buchsen gesteckt.
UKW funktioniert sogar zunächst ganz ohne Antennenanschluß. Mit dem Draht in der Buchse links oben ist der Empfang jedoch erheblich lauter, sodaß ich die Lautstärke zurückregeln mußte.

Das Radio empfängt in allen Wellenbereichen zahlreiche Sender. Zwischen 20.00-21.00 Uhr abends, ist auf Kurzwelle ein chinesischer Sender in deutscher Sprache zu hören.

Ein Problem gibt es noch mit der Abstimmung der UKW-Sender. Der rechte Drehknopf für die Abstimmung nimmt beim Drehen nicht die Transportschnüre mit, mit denen der Drehkondensator im UKW-Teil, zur Sendereinstellung, verstellt wird.

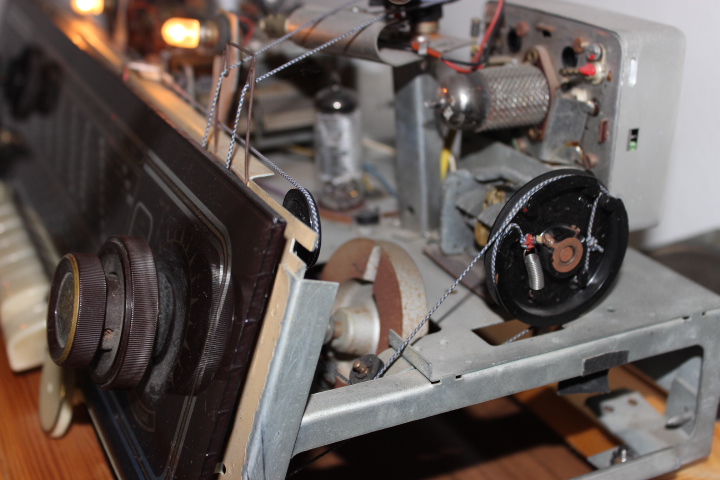

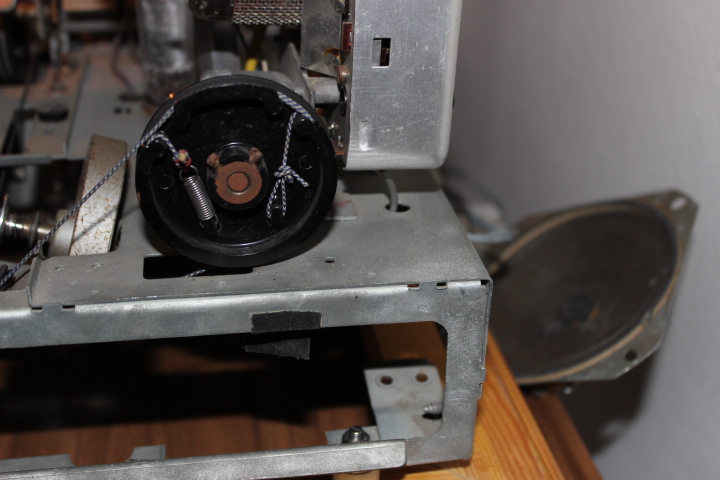

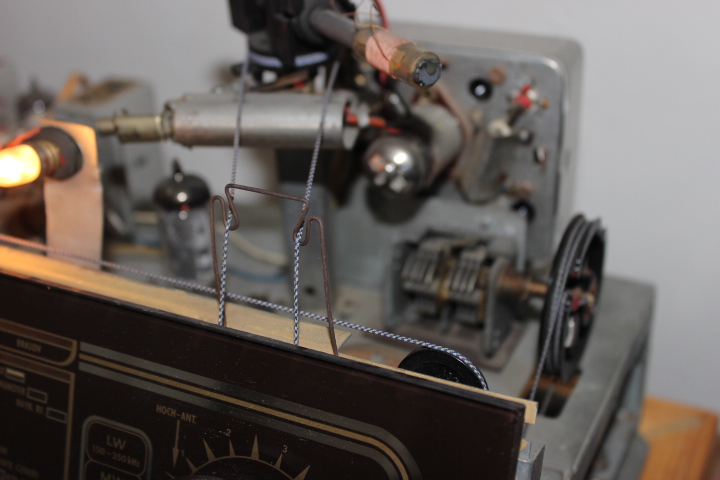

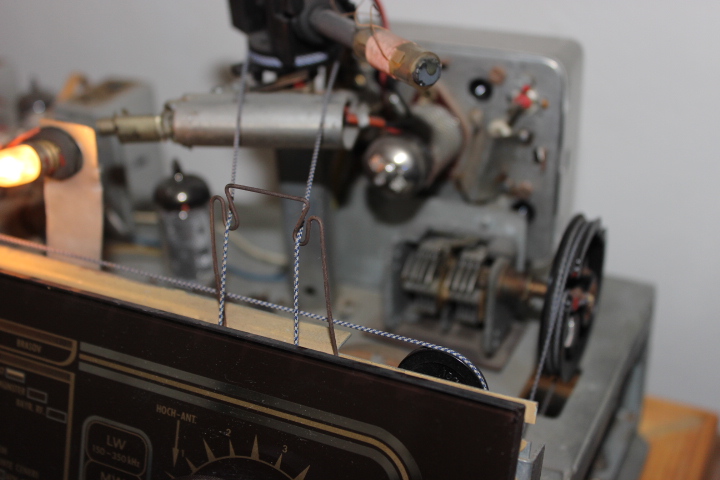

Die "Bilder 8-10" zeigen den Drehko mit dem schwarzen Transportrad.

Das Ganze ist so schwergängig, daß ich das Transportrad von Hand verdrehen muß. Was könnte hierfür die Ursache sein ?
Um nicht fortwährend zur Sendereinstellung die Plexiglashaube abnehmen zu müssen, habe ich zunächst einen Sender (Bayern 1) fest eingestellt.

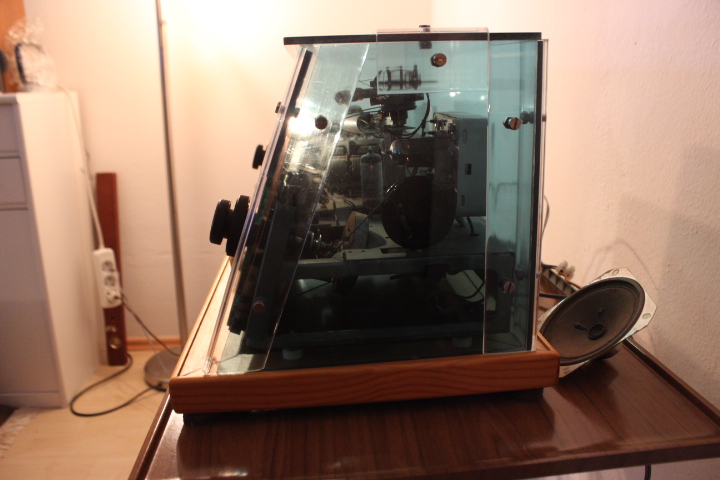

"Bild 11" zeigt das Radio von der Seite mit dem herausgeführten Lautsprecher. Ich bin erstaunt über die gute Klangqualität , die damit erzielt wird.

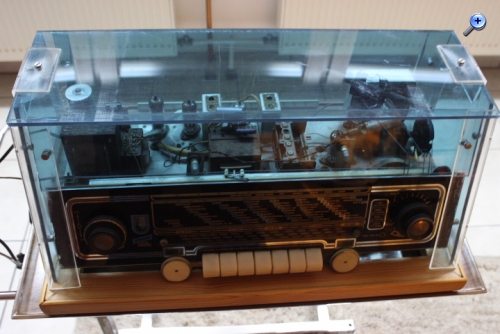

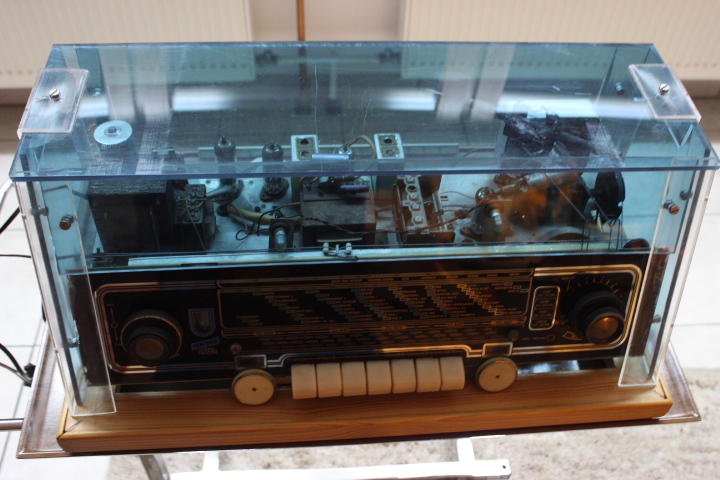

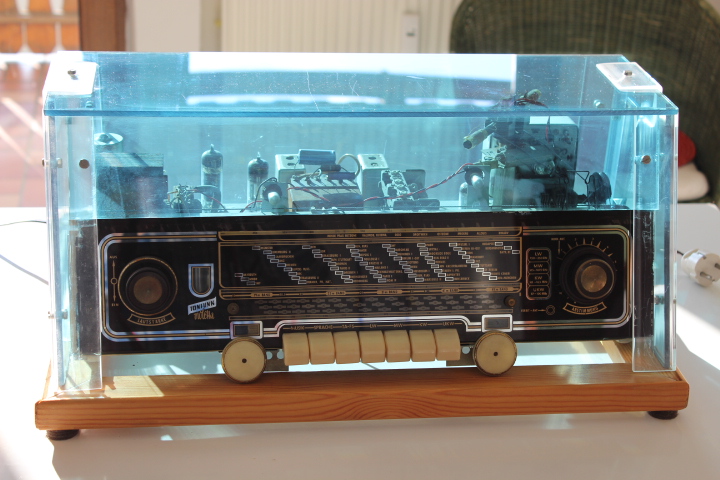

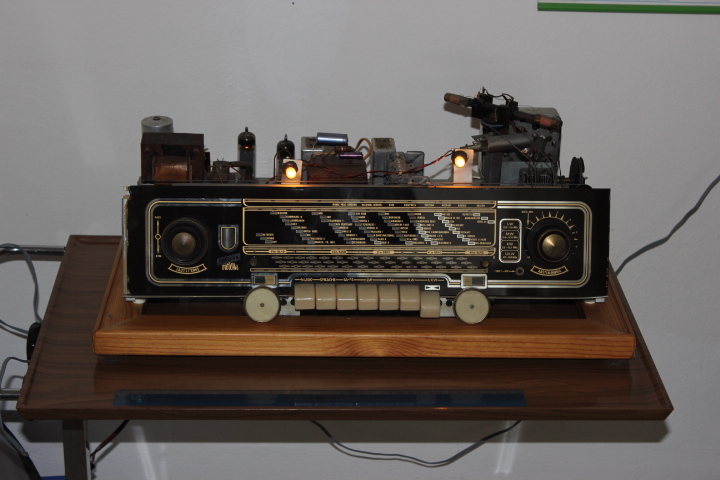

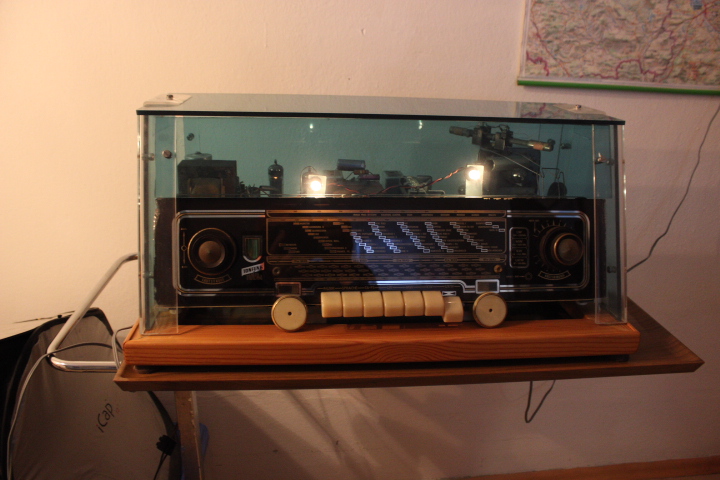

Die "Bilder 12-13" zeigen Ansichten des Radios mit und ohne Plexiglashaube. Was da leuchtet sind die Skalenlämpchen und eine Röhre.

Grüße und nochmals vielen Dank!
Peter

Zuletzt bearbeitet am 04.12.17 20:57

Datei-Anhänge
Bild 8.JPG Bild 8.JPG (13x)

Mime-Type: image/jpeg, 194 kB

Bild 9.JPG Bild 9.JPG (11x)

Mime-Type: image/jpeg, 154 kB

Bild 10.JPG Bild 10.JPG (13x)

Mime-Type: image/jpeg, 165 kB

Bild 11.JPG Bild 11.JPG (13x)

Mime-Type: image/jpeg, 182 kB

Bild 12.JPG Bild 12.JPG (12x)

Mime-Type: image/jpeg, 169 kB

Bild 13.JPG Bild 13.JPG (11x)

Mime-Type: image/jpeg, 194 kB

04.12.17 22:45
Uli

WGF-Premiumnutzer

04.12.17 22:45
Uli

WGF-Premiumnutzer

Re: Radio Violetta von Tonfunk

Das sieht verdächtig aus wie das Chassis von meinem Violetta Phono... Kontrolliere ich morgen mal, dann können wir uns evtl gegenseitig helfen.
Weil meins wurde mal kannibalisiert, UKW anscheinend mal das Seil abgesprungen oder gerissen und ein findiger Vollhonk hat das Problem dann per Loch in der Seitenwand und "Direktantrieb" "gelöst". Natürlich so gelöst, daß das irreversibel ist und nicht nachzuvollziehen, wie das mal war... :(

Gruß,
Uli

05.12.17 00:37
nobbyrad58

WGF-Premiumnutzer

05.12.17 00:37
nobbyrad58

WGF-Premiumnutzer

Re: Radio Violetta von Tonfunk

Hallo Peter!

Es sieht so aus als ob das Skalenseil nicht genug Spannung hat. Die Zugfeder auf Bild 10 ist ganz zusammen gezogen, die müsste schon etwas auseinander gezogen sein.
Mal vorsichtig mit dem Finger das Seil herunter drücken und dann den Abstimmknopf (Senderwahl) UKW bewegen, bewegt sich die UKW Seilscheibe war das wohl die Ursache.
Zweite Möglichkeit eine festsitzende oder schwergängige Welle der UKW Abstimmung, Du schreibst die Sache wäre schwergängig. Da hilft nur abnehmen der Seilscheibe und mit Lösungsmittel wie Waschbenzin oder Caramba dein Glück versuchen, aber nur wenig nehmen. Es kann sein das ein Sicherungsring entfernt werden muss.
Hilft das nicht dann versuche es mit Erwärmen, dafür ein Heißluftgerät (Fön) nehmen und ein paar Tropfen Spüliwasser zwischen Welle und Hülse träufeln. Klingt seltsam, war aber bei einem Nordmende Parsival erfolgreich. Danach mit feinem Öl behandeln.
Sicherungsring wieder anbringen.
Bevor man die Seilscheibe abnimmt eine Zeichnung vom Seillauf machen.
Wenn das Radio einen "Duplexantieb" hat kann auch der nicht in Ordnung sein. Ein Solcher Antrieb für die Abstimmung ist dann gegeben wenn UKW und L M K zwei Skalenzeiger haben die unabhängig sind, aber über EINEN Knopf bedient werden. Die Umschaltung zwischen UKW und L M K erfolgt durch ein Getriebe das von der UKW Taste und den L M K Tasten geschaltet wird. Auch hier können Schäden sein.

MFG Nobby

Zuletzt bearbeitet am 05.12.17 00:39

05.12.17 08:43
HB9

WGF-Premiumnutzer

05.12.17 08:43
HB9

WGF-Premiumnutzer

Re: Radio Violetta von Tonfunk

Hallo Peter,

wie schon Nobby angetönt hat, dürfte der Drehko schwergängig sein, das ist ein weit verbreitetes Übel. Bei meinen Geräten musste ich dazu aber nicht das Seilrad abmontieren, normalerweise kommt man auch mit montiertem Seilrad an die Lagerstellen des Drehkos, dein Gerät sieht auf dem Foto ziemlich gut aus in dieser Beziehung.

Mein Rezept ist Brennsprit (Alkohol). Der wird auf das Lager geträufelt (geht am besten mit einer Spritze), dabei darauf achten, dass man keine Styroflex-Kondensatoren (falls es solche hat, das sind die durchsichtigen) tränkt, die mögen Alkohol nicht. Sobald das Lager 'nass' ist, die Welle etwas hin- und herdrehen, dann spürt man den Erfolg recht schnell. Die ganze Prozedur ein paar Mal wiederholen und danach mit etwas WD40 nachölen, das verdrängt den Alkohol samt Schmutz aus dem Lager. Nun trocknen lassen und danach einen Tropfen dünnes, gutes Öl an das Lager, und der Kondensator ist wie neu. Selbstverständlich kein Öl, WD40 oder Brennsprit auf das Skalenseil bringen!

Falls das Seil immer noch rutscht, etwas nachspannen, dabei vorsichtig vorgehen und unbedingt vorher die Seilführung genau studieren, damit man das Seil wieder korrekt auflegen kann.

Gruss HB9

05.12.17 15:02
apollo

Administrator

05.12.17 15:02
apollo

Administrator

Re: Radio Violetta von Tonfunk

Langley:
Zwischen 20.00-21.00 Uhr abends, ist auf Kurzwelle ein chinesischer Sender in deutscher Sprache zu hören.
Hallo Peter,
so im 49m Band bei ca. 6 MHz?
Könnte in deutsch um diese Zeit Südkorea sein.

Netten Gruß
Alfred

P.S.: Mit der Erde am Schutzkontakt der Steckdose, der Tipp ist nicht von mir.....

Zuletzt bearbeitet am 05.12.17 15:45

05.12.17 15:36
Langley

WGF-Einsteiger

05.12.17 15:36
Langley

WGF-Einsteiger

Re: Radio Violetta von Tonfunk

Hallo Alfred,

der Sender müßte sich im 41 m-Band befinden. Werde das mit der Frequenzanzeige meines "Satelliten 3400" mal eruieren.
Die Asiaten kann ich weder optisch noch akustisch auseinanderhalten. Es könnte also auch ein Sender in Südkorea sein.

Welche Bedenken hast Du bezüglich des Erdanschlußes an den Schutzkontakt einer Schukosteckdose?

Grüße
Peter
