Hickok Digitalsystem (Kondensatoren messen)

hallo zusammen.

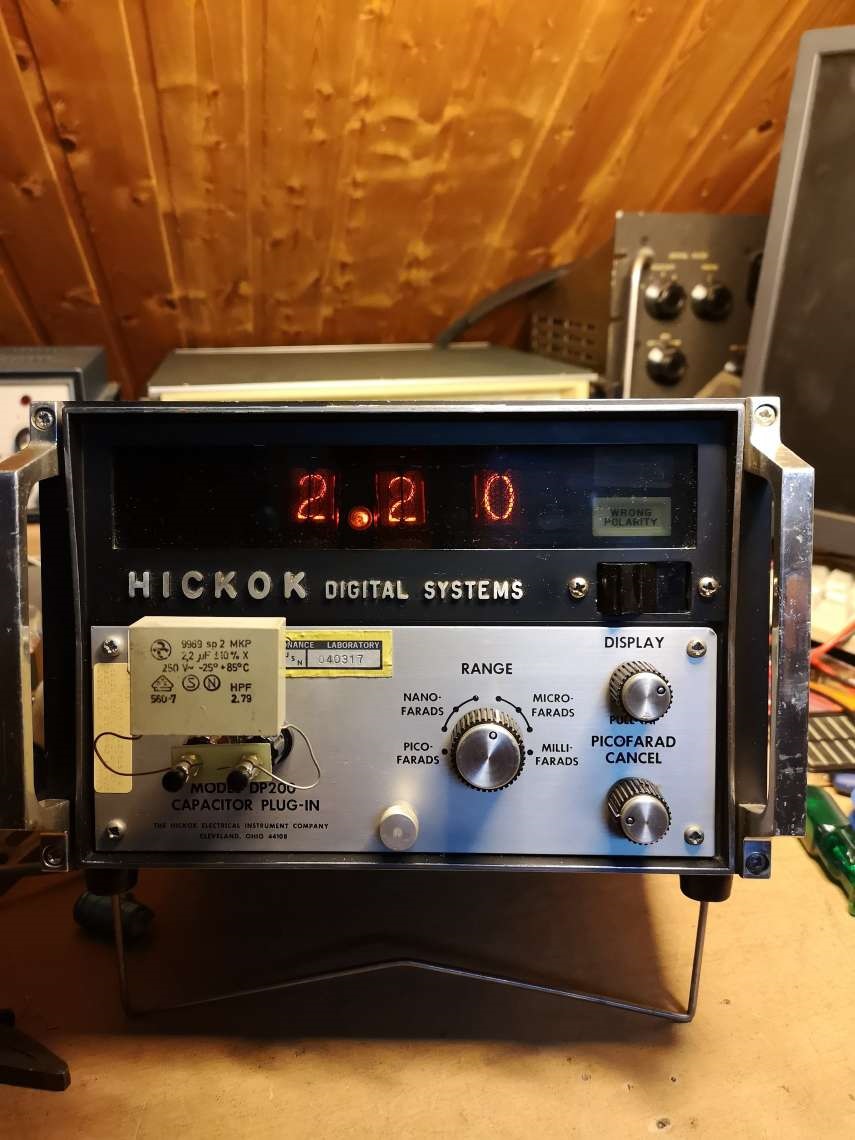

Hickok USA,

Digitalsystem DMS3200 mit Einschub zum Kondensatoren messen DP200
Gemessen wird pF / nF / µF / mF



Bis auf ein einsames LM301 im Analogteil des Einschubs gibt es keine IC im Gerät.
Dafür finden sich solche Dinge wie ein mercury wetted high speed relais und ein 2-bahniger Optokoppler mit langen Lichtleitern.
Das Gerät muß mal sehr teuer gewesen sein.

lG Martin

Zuletzt bearbeitet am 06.04.19 21:24

Datei-Anhänge

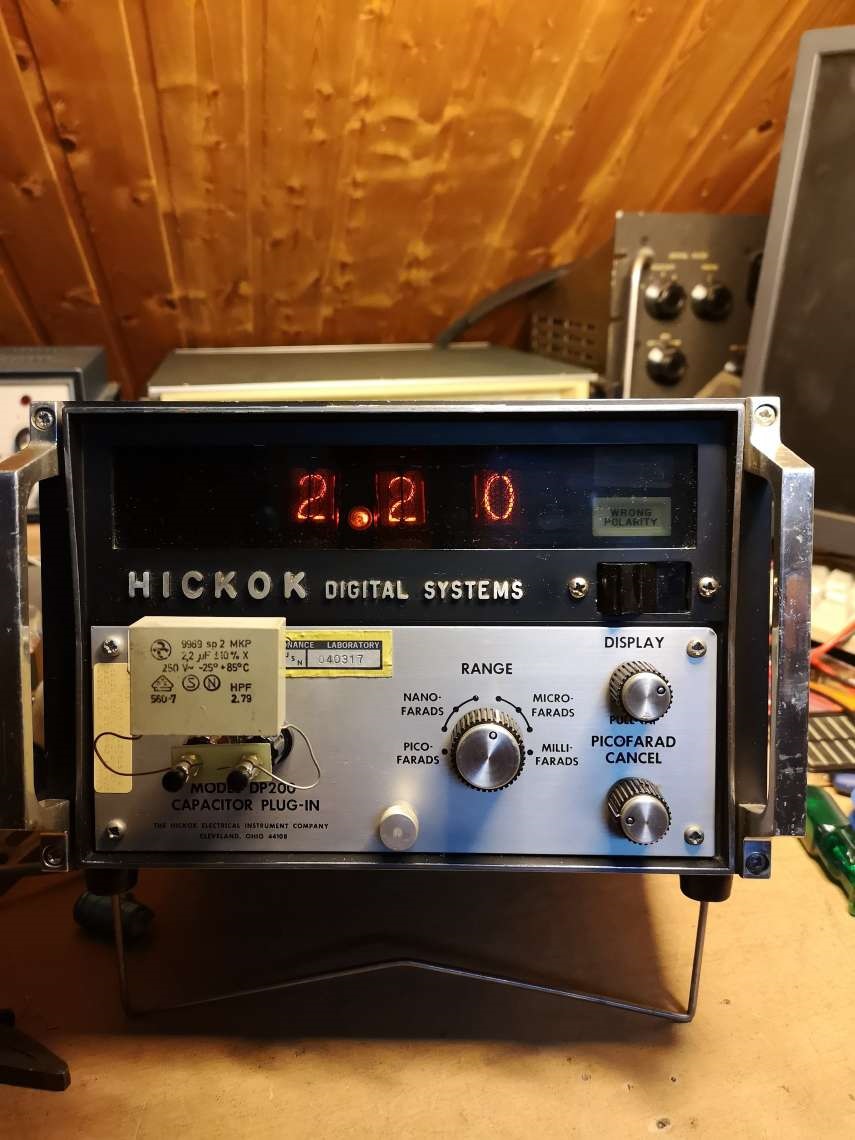

3200a.jpg 3200a.jpg (5x)

Mime-Type: image/jpeg, 166 kB

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
14.04.19 15:08
Martin.M

WGF-Premiumnutzer

14.04.19 15:08
Martin.M

WGF-Premiumnutzer

Re: Hickok Digitalsystem (Kondensatoren messen)

hallo zusammen,

derzeit wird nach einer Abgleichanleitung für den Einschub gefahndet, weltweit.
Die Grundfunktion ist da, es geht aber noch etwas nach.

Einen 549k Widerstand hab ich erwischt der hat 560k. Bei engtolerierten heist das Austausch.
Das könnte den Messfehler schon verringern.
Die beiden Griffe waren unrettbar verkratzt, daher hab ich hier eine ungewöhnliche Maßnahme: sie wurden maschinell poliert und sind nun unterwegs zum Pulverbeschichten, schwarz. Wird dem Gerät gut stehen

lG Martin
