Re: Ei-Loop-UKW-Detektor

Hallo zusammen,

meine UKW-Detektor-Seite ist übrigens heute aktualisiert worden:

http://www.welt-der-alten-radios.de/dete...tektor-195.html



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
01.05.15 12:29
Matu

WGF-Premiumnutzer

01.05.15 12:29
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo

....so nun geht es auch mit der Loop.....

Ich habe alle Drähte eingekürzt und sehr kurze Verbindungen genutzt....

mittlerweile kann ich 5 Sender eindeutig selektieren.
Die Loop hat einen Durchmesser von 90mm.
Als Kondensator nutze ich einen Folienkondensator....(ist ein Rohrkondensator besser???)

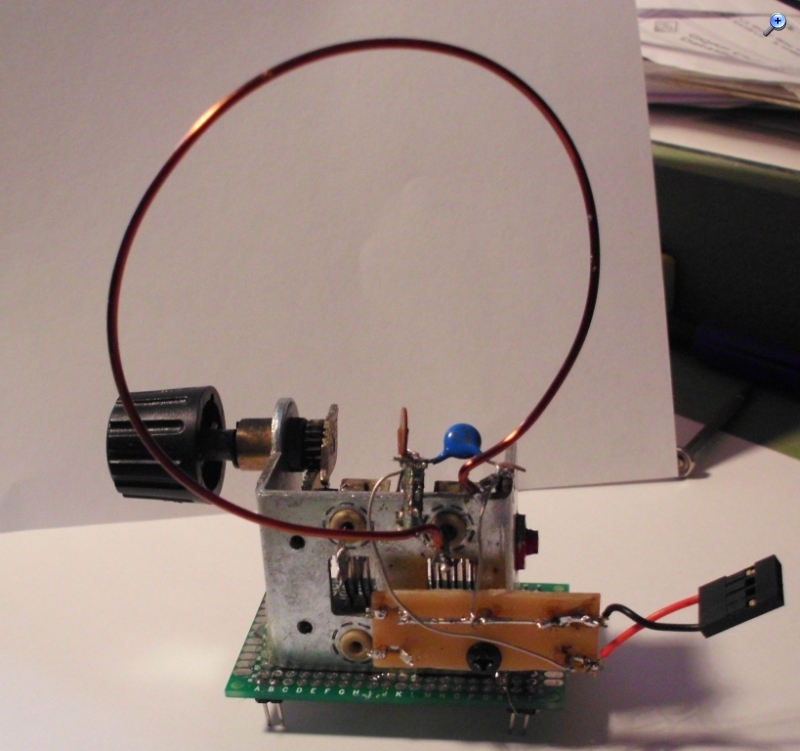

Bild:



Matu

Datei-Anhänge
UKW_Det1.JPG UKW_Det1.JPG (260x)

Mime-Type: image/jpeg, 508 kB

01.05.15 12:56
Wolle

WGF-Premiumnutzer

01.05.15 12:56
Wolle

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo Matu.

Ein Keramikkondensator (Rohr oder Scheibe) ist besser geeignet.

Viele Grüsse.
Wolle

01.05.15 14:17
regency

WGF-Premiumnutzer

01.05.15 14:17
regency

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

...9 cm Durchmesser sind evtl. schon etwas viel, falls du noch was ändern willst, würde ich 7,5 bis 8 cm nehmen...

Zuletzt bearbeitet am 01.05.15 18:18

04.05.15 08:34
Matu

WGF-Premiumnutzer

04.05.15 08:34
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo

@regency

die Loop habe ich etwas verkleinert....hat funktioniert...... der Empfang hat sich dadurch verbessert.

Nun habe ich den Detektor richtig schön gemacht, ich wollte Ihm sogar ein Gehäuse spendieren....und nix geht mehr....

......ein Teufelskreis....


Matu

04.05.15 21:07
regency

WGF-Premiumnutzer

04.05.15 21:07
regency

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo Matu,
jetzt, wo alles gut passt, bloß nicht aufgeben! So einen Loop-Detektor hat ja sonst keiner . Vielleicht hast du die Diode geärgert mit versehentlichem Kontakt zur Batteriespannung? Das überlebt sie in Flussrichtung nicht...Solche Dinge sind mir schon des öfteren passiert, wenn es zu später Stunde war.
Grüße, Jan

05.05.15 12:26
Matu

WGF-Premiumnutzer

05.05.15 12:26
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo

...unser Platzhirsch (Radio PSR mit 100kW) ist ja noch zu hören ....nur die kleinen Sender sind kaum oder garnicht mehr zu hören....



Matu

05.05.15 22:40
regency

WGF-Premiumnutzer

05.05.15 22:40
regency

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo Matu, und alle.
da hilft nur prüfen, was du alles elektrisch verändert hast beim "Schönmachen". Veränderte Leitungen, Lötstellen, zusätzliches Metall...
Wär doch prima, wenn du das wieder hinkriegst.

Hier noch ein Hinweis für Nachahmungstäter: Phonoverstärker für Plattenspieler sind u.U. ausreichend hochohmig für den Loop Detektor.

Grüße, Jan

06.05.15 06:26
wumpus

Administrator

06.05.15 06:26
wumpus

Administrator

Re: Ei-Loop-UKW-Detektor

Hallo Matu,

kannst Du ein Foto vom aktuellen Gerät hochladen?




Gruß von Haus zu Haus
Rainer (Forumbetreiber)

06.05.15 11:40
Matu

WGF-Premiumnutzer

06.05.15 11:40
Matu

WGF-Premiumnutzer

Re: Ei-Loop-UKW-Detektor

Hallo Wumpus,

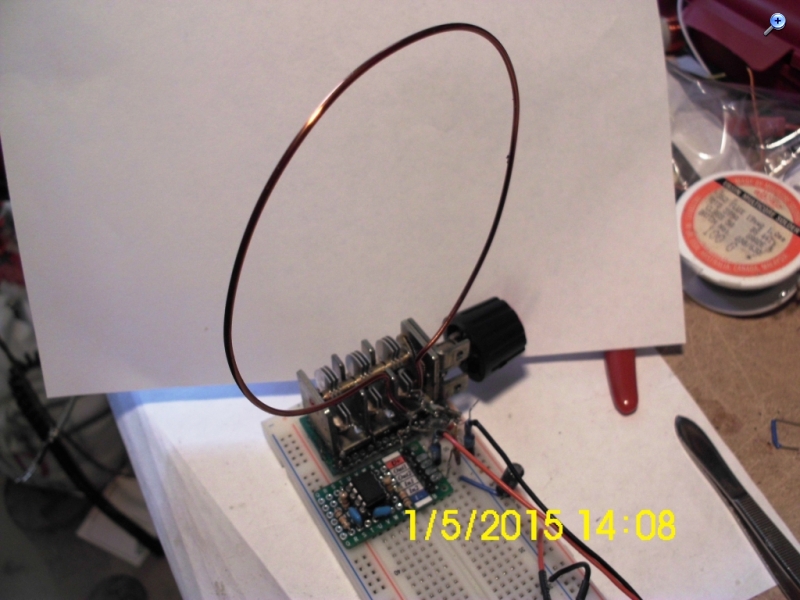

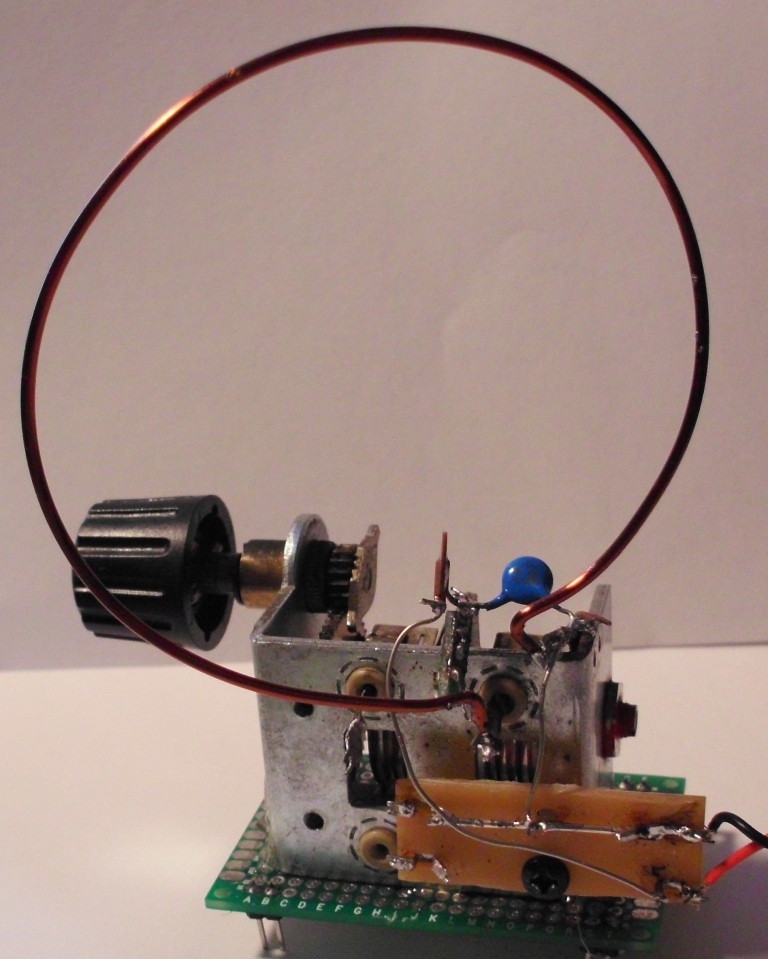

hier die Bilder....ist aber noch nicht die endgültige Version....




Matu

Datei-Anhänge
UKW_DET2.JPG UKW_DET2.JPG (266x)

Mime-Type: image/jpeg, 392 kB

UKW_DET3.JPG UKW_DET3.JPG (253x)

Mime-Type: image/jpeg, 452 kB
