Kopfhörer, Übertrager und Impedanzanpassung für Detektor
  •
 1 2 3
 1 2 3
24.04.26 00:01
basteljero

500 und mehr Punkte

24.04.26 00:01
basteljero

500 und mehr Punkte

Re: Kopfhörer, Übertrager und Impedanzanpassung für Detektor

Hallo,

Heute mal eine kleine Tabelle gemacht, wieder mal sehr vereinfacht.
Zu jeder Primär-Induktivität eines Übertragers gehört ein Blindwiderstand bei einer bestimmten
Frequenz, üblicherweise nimmt man 1000 Hz als Mittenfrequenz für den Sprachbereich.
Idee dabei:
Der Strom, der durch diesen Blindwiderstand fließt, ist umso kleiner, je größer der Blindwiderstand ist
und die Induktivität.
Angabe des zusätzlichen Stromes, den die Diode wegen des Trafos liefern muss deshalb, weil dann keine
Verwechselung mit dem Anpassungswiderstand passieren kann, der bei Übertragern in den Datenblättern
angegeben wird.
Mitunter verraten die Hersteller aber auch die Induktivität, z.b. bei den "Hammond"-Übertragern.

Wenn sekundärseitig dann der Hörer angeschlossen wird, kommt dessen Impedanz (bestehend aus Induktanz und
Wirkwiderstand) hochtransformiert zur Wirkung und verursacht einen zusätzlichen Strom.

Die beiden mal ins Verhältnis gesetzt, abhängig von der Induktivität des Übertragers:



Wie man sieht, ist es unmöglich, bei kleinen Induktivitäten hochohmig anzupassen.
Es fließt dann ein wesentlich größerer Querstrom durch den Trafo als man für den Hörer
selbst nutzen kann.
Die Spannung am Resonanzkreis bricht dann extrem ein, denn der ist ja ebenfalls hochohmig,
wenn seine Güte hoch ist und die Antenne lose angekoppelt ist.
-
Wegen der doch recht guten Ergebnisse mit den beiden in Serie geschalteten Printtrafos

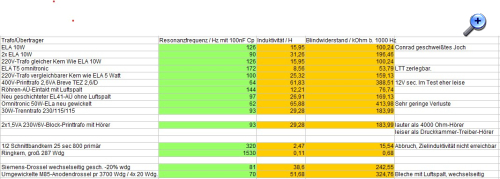

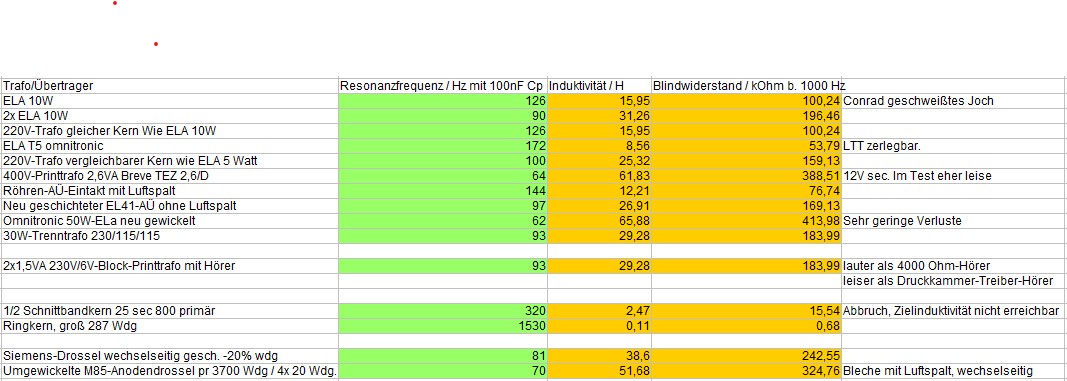

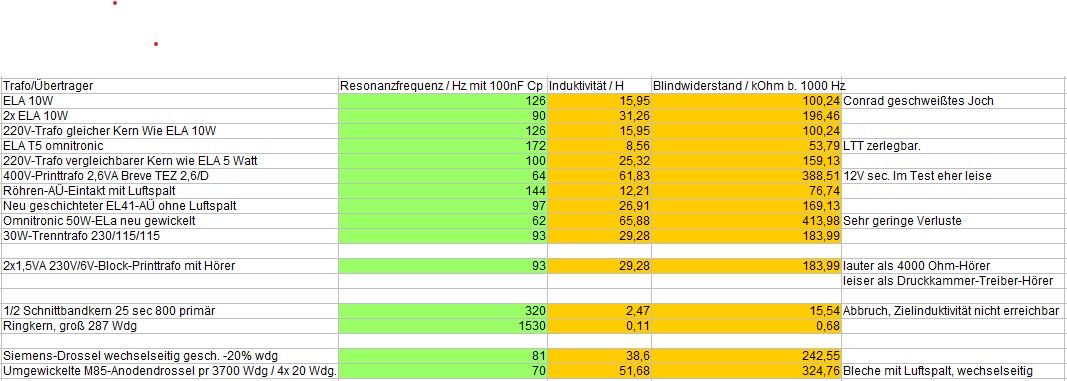

wurde nochmals die Induktivität des 10W-ELA-Übertragers (Conrad 516104) über Resonanz gemessen.
Das geht schnell, deshalb auch einige andere schon mal als Übertrager getestete Trafos wurden gemessen.


[Edit 2026-04-29]

Je größer die Induktivität des jeweiligen Übertragers, desto größer auch im praktischen Aufbau die
erhaltene NF-Spannung am Hörer.
Einzige Ausnahme war ein 400V-Printtrafo, der auch in vorhergehenden Röhren-Versuchen nicht so gut

Es kristallisieren sich folgende Lösungen heraus:
Die geringsten Verluste:
- Das Neubewickeln eines größeren, verlustarmen Kernes, der mit mehreren Kammern
ausgestattet wird, um die Wicklungs-Kapazität zu verringern (obere Hörfrequenz, dielektrische Verluste.
Idealerweise fällt die "Streuspitze" in den oberen Hörbereich von 2000Hz.

Das ergibt höchste Induktivität bei etwa 4000 bis 6000 Windungen 0,1 Cul in 4 Kammern.
Die "Omnitronic von LTT scheinen kein verschweißtes Joch zu haben und sind nur mäßig
stark getränkt
h t t p s://www.ltt-versand.de/ton/installationela-technik-100v/?p=1&o=3&n=96

Die "geringste Aufwand-Lösung":
- Die Verwendung von 2 in Serie geschalteten 10W-Ela-Übertragern mit 0,625W als
letzten Abgriff (Conrad, Völkner)

Die "Leichtbau-Lösung"
- 2 Block 1,5VA-Printtrafos der "VE-Serie, wie beschrieben.
Für den 117 dB/mW "In-Ear-Hörer" ergaben sich kaum Unterschiede zum "selbstgewickelten"
Der Hörer ist hier das Problem, gute -10dB gegenüber dem selbstgebauten
"Druckkammertreiber-Hörer" nach dem Stetophon-Prinzip, der sehr unbequem
ist mit dem brutal starken und schweren Magnetsystem.

Gruß
Jens

Zuletzt bearbeitet am 01.05.26 13:56

Datei-Anhänge
Stromverhältnis_Übertrager_vereinfacht 2026-04-23.jpg Stromverhältnis_Übertrager_vereinfacht 2026-04-23.jpg (17x)

Mime-Type: image/jpeg, 27 kB

Induktivitäts-Messungen an einigen Trafos_2026-04-26.jpg Induktivitäts-Messungen an einigen Trafos_2026-04-26.jpg (6x)

Mime-Type: image/jpeg, 123 kB

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
29.04.26 09:41
Metabastler

100-249 Punkte

29.04.26 09:41
Metabastler

100-249 Punkte

Re: Kopfhörer, Übertrager und Impedanzanpassung für Detektor

Ich habe mal bei meinen Versuchen recht erfolgreich eine alte Bosch Zündspule mit ~60 Ohm InEarKH in Serie verwendet.
Die sind leider auch nicht mehr einfach zu bekommen...

29.04.26 15:17
basteljero

500 und mehr Punkte

29.04.26 15:17
basteljero

500 und mehr Punkte

Re: Kopfhörer, Übertrager und Impedanzanpassung für Detektor

Moin,

Zitieren:
Ich habe mal bei meinen Versuchen recht erfolgreich eine alte Bosch Zündspule mit ~60 Ohm InEarKH in Serie verwendet.

Das wäre wert, genauer ausgemessen zu werden. Aber "in Serie" ?
In wiki ist eine Tabelle mit einigen Zündspulen drin, und jede Menge Infos.
https://de.wikipedia.org/wiki/Z%C3%BCndspule

Demnach liegen die meisten Typen über 50H Induktivität, Mantelkern, wenig Verluste, geringe Kapazität
der (dann) Primärwicklung und ein Übersetzungsverhältnis um die 90
Das sollte passen, weil man die Hörkapseln wahlweise parallel oder in Serie schalten kann.

(Anders als in den "neuzeitlichen" Detektor-Vorstellungen versuche ich nicht, an die hohe Kreisgüte
anzupassen, sondern an die von Mende genannten 100 kOhm, das scheint mir besser zu passen, wegen
der starken Dämpfung durch die Antenne, die ja immer mehr oder weniger stark angekoppelt ist.)

Was noch gut geht:
Alte Anodenstromdrosseln etwas abwickeln für den Platz der Hörer-Wicklungen.

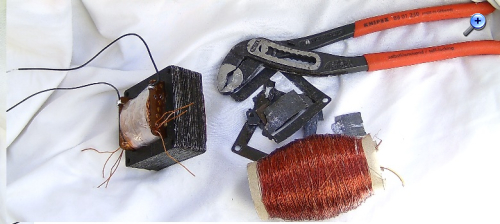

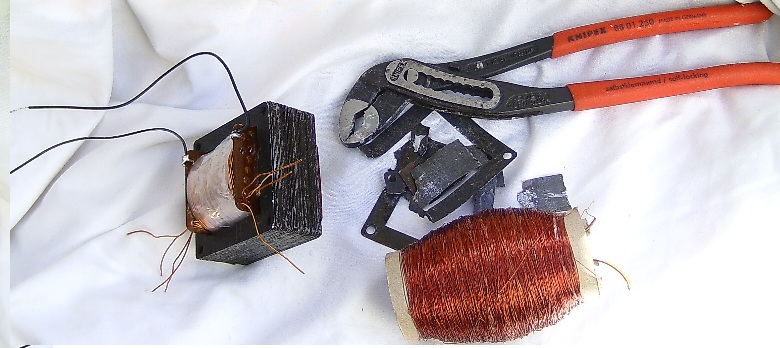

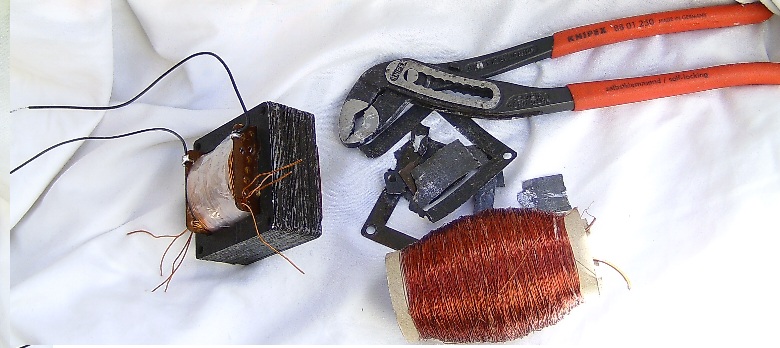

Gestern heftig mit dem Tauch-Tränklack einer alten Siemens-Drossel gekämpft, die geriet ins
Visier wegen der dünnen und daher verlustarmen Trafo-Bleche und des recht großen M85-Kernes.

Einfach Blech mit der Wapu greifen und dann mit leichtem Prellschlag rausziehen.
Theoretisch...



Bei diesem M85-Kern wurde Stufenwicklung angewendet (100 Wdg/Stufe), um nicht wieder einen
Mehrkammer-Spulenkörper basteln zu müssen.

Der Kern ist jetzt in die Tabelle aufgenommen, ebenso wurde noch ein großer Ringkern
"gemessen" und die Hälfte eines großen Schnittbandkernes eines 4x EL34-ELA-Verstärkers.
Haben aber beide so eine zu große mittlere Eisenweglänge, man gewinnt nichts, weil da
wieder mit mehr Wicklungen gegengesteuert werden muß.

----
Jan (regency) hatte einige Beiträge vorher zwei Übertrager mit jeweils 1H Primärinduktivität
in Serie geschaltet, das Ergebnis war "bringt gar nichts".

Heute war das Dach trocken und mit dem jetzt gewickelten Übertrager und auch mit dem
umgewickelten Omnitronic war an empfindlichen Druckkammer-Hörer die BBC auf 693 sehr leise
hörbar.

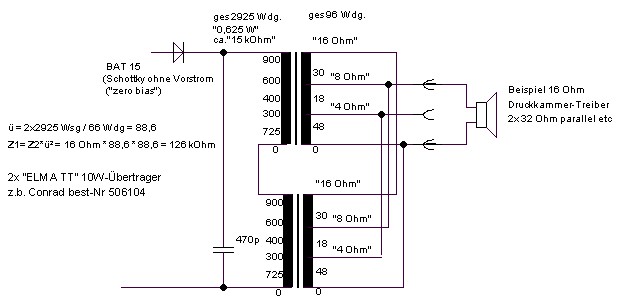

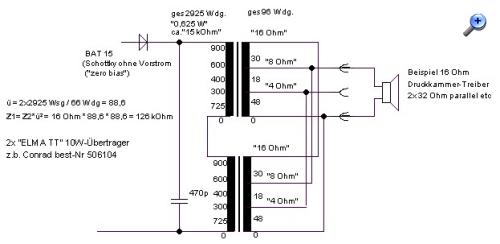

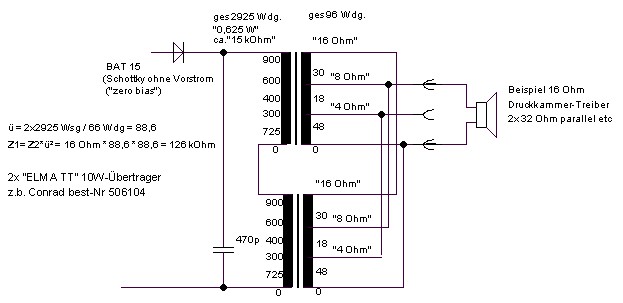

Aber auch mit zwei in Serie geschalteten 10W-ELA-Übertragern, die immerhin zusammen 31 H
Induktivität haben.
Bei Conrad ist das Datenblatt zum 10W "Elma TT"-Übertrager mitsamt Wickelvorschrift eingestellt,
so dass man rückrechnen kann und nicht nur "im Nebel rumstochert":


Etwa 11 Euronen kostet jeder Übertrager, es lohnt m.M. nach nicht, hier sparen zu wollen und nur einen
zu verwenden.

Gruß
Jens

Zuletzt bearbeitet am 29.04.26 20:00

Datei-Anhänge
Siemens-M85.-Kern-Anodendrossel-0,35m-Blech.jpg Siemens-M85.-Kern-Anodendrossel-0,35m-Blech.jpg (5x)

Mime-Type: image/jpeg, 135 kB

Beispiel Detektor-Übertrager mit 2x Elma TT_2026-04-29.jpg Beispiel Detektor-Übertrager mit 2x Elma TT_2026-04-29.jpg (6x)

Mime-Type: image/jpeg, 39 kB
