"The Black Receptor". Update. Und andere Projekte
  •
 1 .. 10 11 12 13 14 .. 19
 1 .. 10 11 12 13 14 .. 19
06.05.12 15:37
Floh2012

WGF-Nutzer Stufe 3

06.05.12 15:37
Floh2012

WGF-Nutzer Stufe 3

Re: "The Black Receptor". Update. Und andere Projekte

Hallo Klaus

Nein, kein Siebwiderstand. Mit einem fertigen Steckernetzteil brummt es aber auch.
Ich muss mal dringend im Keller meinen Arebeitsplatz aufräumen. Danach ist der Kopf hoffendlich wieder frei und ich versuche es noch einmal.

viele Grüße

Rolf

    !
    !!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

    !!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
    Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

    Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
    06.05.12 15:46
    wumpus

    Administrator

    06.05.12 15:46
    wumpus

    Administrator

    Re: "The Black Receptor". Update. Und andere Projekte

    Hallo zusammen,
    Brummen kann diverse Ursachen haben. Einige der Möglichkeiten:
    http://www.welt-der-alten-radios.de/komp...-2-253.html#156


    Gruß von Haus zu Haus Rainer (Forum-Betreiber)

    Möge kein Mögel-Dellinger-Effekt auftreten!

    www.welt-der-alten-radios.de

    Zuletzt bearbeitet am 10.05.12 07:28

      06.05.12 19:56
      Floh2012

      WGF-Nutzer Stufe 3

      06.05.12 19:56
      Floh2012

      WGF-Nutzer Stufe 3

      Re: "The Black Receptor". Update. Und andere Projekte

      Hallo zusammen

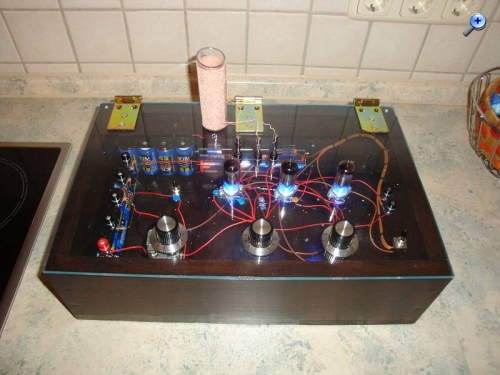

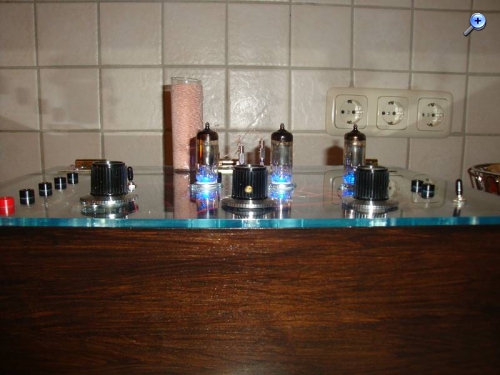

      Nachdem der Batterie Betrieb bzw. der Akku Betrieb bestehend aus 16 Baby Zellen nun fertig gestellt ist, hier noch mal ein paar Bilder.
      Aber nicht schimpfen, ich habe noch nichts sauber gemacht...









      viele Grüße

      Rolf

      Datei-Anhänge
      R2RAP_15.jpg R2RAP_15.jpg (300x)

      Mime-Type: image/jpeg, 62 kB

      R2RAP_16.jpg R2RAP_16.jpg (313x)

      Mime-Type: image/jpeg, 51 kB

      R2RAP_17.jpg R2RAP_17.jpg (321x)

      Mime-Type: image/jpeg, 47 kB

      R2RAP_18.jpg R2RAP_18.jpg (353x)

      Mime-Type: image/jpeg, 33 kB

        07.05.12 17:24
        joeberesf

        WGF-Premiumnutzer

        07.05.12 17:24
        joeberesf

        WGF-Premiumnutzer

        Re: "The Black Receptor". Update. Und andere Projekte

        Hallo Rolf,

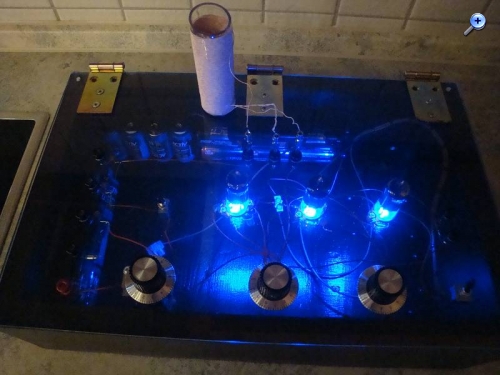

        was leuchtet denn da so schön blau?

        Hast Du die Leuchtdioden eingebaut? Sieht ja echt stark aus.

        Gruß

        Joe

          07.05.12 17:43
          Floh2012

          WGF-Nutzer Stufe 3

          07.05.12 17:43
          Floh2012

          WGF-Nutzer Stufe 3

          Re: "The Black Receptor". Update. Und andere Projekte

          Hallo Joe

          Ja, ich habe es getan...

          Ich habe versucht die Vergangenheit mit der Gegenwart zu verbinden.

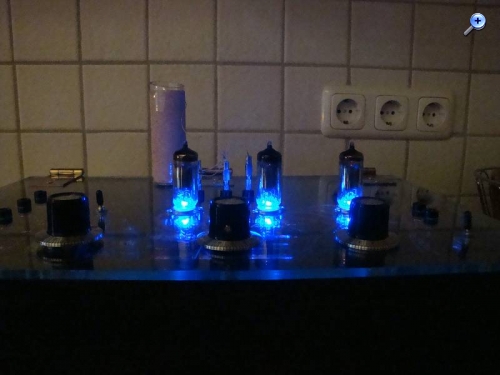

          In Natura sieht man das rote glimmen der Röhren besser. Auif den Bildern überwiegt das blau. Meine EF98 sind offensichtlich Nachbauten die nicht beschriftet sind. Diese sind innen fast komplett verspiegelt so das eh nicht viel rot zu sehen ist.
          Ich werde auf jeden Fall für die blaue Beleuchtung noch ein Poti vorsehen so das die blaue Farbe bis fast null herunter geregelt werden kann.

          Derweil versuche ich mal das Brummen zu bekämpfen das ich mir bei Netzeinspeisung reinhole.
          Ich habe sehr dünnes (Durchmesser ca. 4 mm) Koaxkabel 50 Ohm. Notfalls verdrahte ich die ganze Kiste neu.
          Aber erst ein mal schauen was ich auf der Netzseite machen kann mit Glättung, Siebung, Netzfilter usw.

          Übrigens ist es dumm wen man 16 Akkus hat aber nur ein Ladegerät für maximal vier Zellen...

          viele Grüße

          Rolf

            07.05.12 20:59
            roehrenfreak

            nicht registriert

            07.05.12 20:59
            roehrenfreak

            nicht registriert

            Re: "The Black Receptor". Update. Und andere Projekte

            Hallo Rolf,

            erst einmal "Chapeau"! Sieht wirklich klasse aus, besonders die extravagante Kombo "Retro meets Modern Art"! Darauf muss man auch erst einmal kommen und dieses "Wagnis" eingehen, umsetzen und veröffentlichen. Finde ich prima!

            Ladegeräte für mehrzellige Akkus findet man übrigens im www. Einfach einmal die bevorzugte Suchmaschine "quälen".

            Mein bereits erwähnter MW-Super schnurrt mit den vor kurzem nachgerüsteten NiMh-Akkus ganz vorzüglich. Zum Laden habe ich einfach das bereits verwendete Netzteil ein nur klein wenig modifiziert.

            Freundliche Grüsse,
            Jürgen rf

            Der Pessimist nörgelt über den schlechten Wind
            Der Optimist wartet auf besseren Wind
            Der Realist richtet sein Segel optimal nach dem herrschenden Wind
            (Seglerweisheit)

            http://www.rettet-unsere-radios.de

              07.05.12 22:33
              Floh2012

              WGF-Nutzer Stufe 3

              07.05.12 22:33
              Floh2012

              WGF-Nutzer Stufe 3

              Re: "The Black Receptor". Update. Und andere Projekte

              Hallo zusammen

              Es freut mich das mein gewagtes Experiment Rustikal trifft auf Modern gefällt.

              Das Netzbrummen hat sich erledigt.
              Ich habe den 7818 am ein und Ausgang Lehrbuchmäßig mit Kondensatoren versehen. Hat aber nix gebracht.

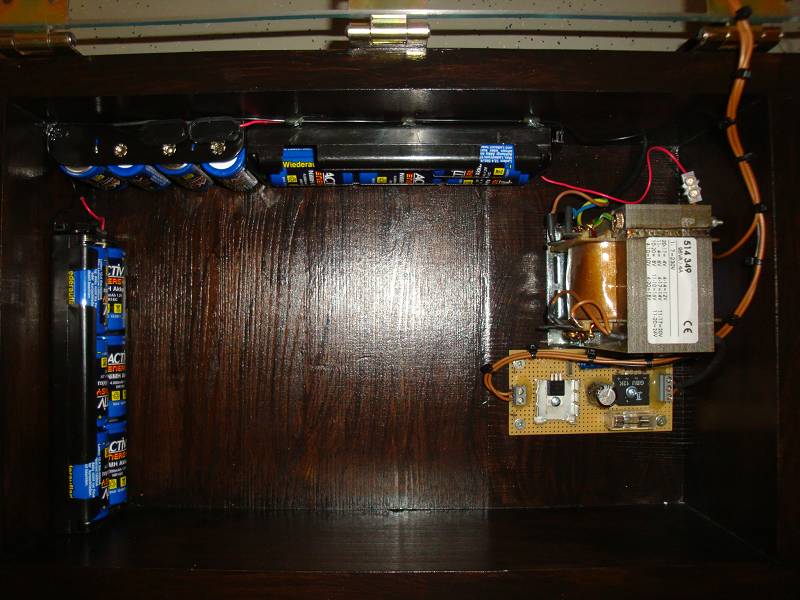

              Darauf habe ich zu dem vorhandenen Elko (220 uF) hinter dem Gleichrichter noch einmal 100 UF dazu gepackt. Nun war das brummen verschwunden. OK, 220 uF waren sehr optimistich aber ich hatte nichts anderes mit der nötigen Spannungsfestigkeit. Sicherheitshalber habe ich nun nochmals 100 uF dazugepackt (von den braunen Leitungen verdeckt) so das ich nun auf 420 uF komme.

              Ab sofort ist wahlweise Akku oder Netzbetrieb möglich. Gestern Abend habe ich auf MW 62 Sender gezählt wobei durch die Bereichsumschaltung vermutlich der ein oder andere doppelt war.

              Noch zu erledigen:

              Zugentlastung für das Netzkabel
              Poti zur Helligkeitsregelung der blauen LED´s
              komplette Beschriftung
              Festlegung des Empfangbereiches durch ein Referenz Radio
              Ladeschaltung für die Akkus
              größeres Kühlblech für den 7818
              geeigneten Übertrager besorgen



              Ich habe eben iom Keller (Hobbyraum) mitz einem halben Meter Litze ohne Erde ein paar Sender Empfangen.

              Das Ding ist echt eine Wuchtprumme

              Ich Danke allen die mich bis hier hin geleitet haben.


              viele Grüße

              Rolf

              Datei-Anhänge
              R2RAP_19.jpg R2RAP_19.jpg (333x)

              Mime-Type: image/jpeg, 66 kB

                08.05.12 16:43
                Holzradio

                WGF-Nutzer Stufe 3

                08.05.12 16:43
                Holzradio

                WGF-Nutzer Stufe 3

                Re: "The Black Receptor". Update. Und andere Projekte

                Hallo Rolf,
                das ist toll geworden. Und wieder ist eines dieser Unikate fertig geworden, das sicherlich noch von ganz vielen Leuten bestaunt werden wird.

                Unweigerlich schmunzeln musste ich als ich Jürgens Kommentar zum Blaulicht las: Darauf muss man auch erst einmal kommen und dieses "Wagnis" eingehen, umsetzen und veröffentlichen. In einem anderen Thema hatte ich mich schon mal skeptisch zu Blaulicht geäußert. Aber was soll's, jeder nach seiner Fasson. Wenn irgend etwas Glaubenssache ist, dann guter Geschmack...

                Du hast uns noch die Auflösung des R2RAP versprochen. Radio zum Rappen?

                VG Björn

                Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort
                -Kraftwerk-

                  08.05.12 17:30
                  joeberesf

                  WGF-Premiumnutzer

                  08.05.12 17:30
                  joeberesf

                  WGF-Premiumnutzer

                  Re: "The Black Receptor". Update. Und andere Projekte

                  Hallo Rolf,

                  Holzradio:
                  Du hast uns noch die Auflösung des R2RAP versprochen. Radio zum Rappen?

                  Ja da bin ich nun aber auch gespannt !

                  Wenn Du keine Berührungsängste zu Silizium hast, gibt es für die Endverstärkung mit
                  Lautsprecher einige Alternativen. Die dritte Röhre könnte man vielleicht als weitere Vorverstärkung
                  nutzen und hier auch eine Lautstärkereglung integrieren. Die Endstufe vielleicht mit einem weiteren Transistor
                  oder den LM386 aufbauen. In den Retroradiobausätzen aus dem Franzis Verlag wird das so umgesetzt.

                  Ein Übertrager ist dann auch nicht mehr notwendig. Soll nur ein Tipp sein, da Du ja schon einige Halbleiter
                  in Deinem sehr gelungenen Audion eingebaut hast. Die Idee, eine Helligkeitsregelung der LED`s einzubauen,
                  find ich auch prima.

                  Gruß

                  Joe

                    08.05.12 17:40
                    Floh2012

                    WGF-Nutzer Stufe 3

                    08.05.12 17:40
                    Floh2012

                    WGF-Nutzer Stufe 3

                    Re: "The Black Receptor". Update. Und andere Projekte

                    Hallo zusammen

                    @ Holzradio

                    R2RAP ist auch Dank eurer Hilfe zu R3RAP geworden

                    Rolfi`s drei Röhren Audion Projekt

                    @ Joe

                    Ich habe keine Berührungsängste bezüglich Halbleiter, ich bin ja selber Elektroniker. Ich kenne mich nur nicht mit Röhren aus...
                    Eine Leistungsfähige Ensdtufe bestehend aus Halbleiter klingt verlockend aber das wäre selbst mir zu modern...

                    Ich habe aber noch ein paar EF98 hier

                    Wenn das Wetter es zulässt mache ich mal ein paar Aufnahmen unter Tageslicht.
                    Bis dahin:


                    Noch zu erledigen:

                    Zugentlastung für das Netzkabel
                    Poti zur Helligkeitsregelung der blauen LED´s
                    komplette Beschriftung
                    Festlegung des Empfangbereiches durch ein Referenz Radio
                    Ladeschaltung für die Akkus
                    größeres Kühlblech für den 7818
                    geeigneten Übertrager besorgen


                    viele Grüße

                    Rolf
