EM84 mit unterschiedlichem Verhalten
  •
 1 2
 1 2
20.05.23 09:03
Debo

WGF-Premiumnutzer

20.05.23 09:03
Debo

WGF-Premiumnutzer

Re: EM84 mit unterschiedlichem Verhalten

basteljero:
Was aber direkte Fälschungen angeht: 1000.- Euro für eine Telefunken-E83CC werden heutzutage gefordert,
wenn das nicht irgendwelche Hersteller in Fernost veranlaßt ne' Raute in den Preßglaßteller ihrer
ECC83 zu pressen, dann weiß ich auch nicht mehr, was noch zu tun ist.

Hallo Jens,

sehr interessant hier zu lesen bei h t t p s://www-jacmusic-com.translate.goog/nos/images/Fakes/index.html?_x_tr_sl=auto&_x_tr_tl=en&_x_tr_hl=en-US&_x_tr_pto=wapp

Jacmusic (Jac van der Valle)

Gruss
Debo

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
20.05.23 19:03
Reflex-Kalle

WGF-Nutzer Stufe 3

20.05.23 19:03
Reflex-Kalle

WGF-Nutzer Stufe 3

Re: EM84 mit unterschiedlichem Verhalten

Zitieren:
RSD war ursprünglich das "Markenzeichen" von Germar Weiss (damals Frankfurt/Main). Nachdem er in den Ruhestand ging, übernahm Gert Müller die „R.S.D. Elektronic GmbH und Verkaufs KG“, zunächst Frankfurt, später Hofheim und zuletzt Ober Kostenz (kleiner Ort im Hunsrück.
Die Firma war der offizielle Importeur von DDR/RFT-Röhren. (Info: P.v.Bechen)

Im Jahr 2003 wurde die Firma im Handelsregister Frankfurt (HRA 22953) gelöscht und die noch vorhandenen Lagerbestände von BTB in Nürnberg übernommen
(radiomuseum.org)

Zuletzt bearbeitet am 20.05.23 19:04

14.06.23 19:19
Walterh

WGF-Nutzer Stufe 2

14.06.23 19:19
Walterh

WGF-Nutzer Stufe 2

Re: EM84 mit unterschiedlichem Verhalten

Hallo Rainer

Entschuldige die lange Reaktionszeit. Welpen (jetzt 6,5 Wochen alt) fordern Einsatz

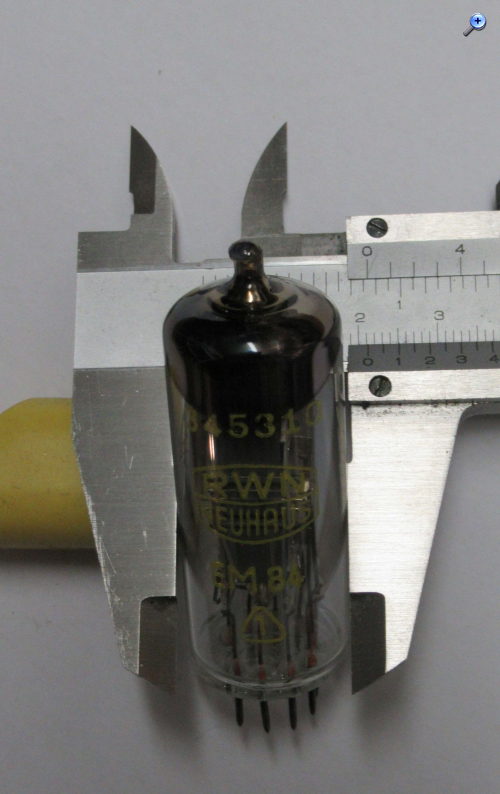

Die EM80 ist etwa einen halben Millimeter dünner als die anderen Ost-Fabrikate.

Viele Grüsse, Walter

Datei-Anhänge
EM80.jpg EM80.jpg (28x)

Mime-Type: image/jpeg, 575 kB

EM84.jpg EM84.jpg (29x)

Mime-Type: image/jpeg, 574 kB

EL84.jpg EL84.jpg (29x)

Mime-Type: image/jpeg, 651 kB

15.06.23 13:15
wumpus

Administrator

15.06.23 13:15
wumpus

Administrator

Re: EM84 mit unterschiedlichem Verhalten

Hallo Walter,

danke für die Auskunft. Ich fragte deshalb, weil ja in manchen Radios eine Einfass-Maske für diese Anzeigeröhren angebracht waren. Bei großen Durchmesserunterschieden könnte das zu Passgenauigkeitsproblemen führen. Bei einem halben mm aber eher nicht.

Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

15.06.23 15:10
Walterh

WGF-Nutzer Stufe 2

15.06.23 15:10
Walterh

WGF-Nutzer Stufe 2

Re: EM84 mit unterschiedlichem Verhalten

Hallo Rainer

Genau!

Eben diese Einfass-Masken machen Probleme. Die Ost-Röhren haben recht konstant 21,5 mm Durchmesser, die West-Fabrikate aber typisch 20,5 mm, wie eben noch an ca. 15 Anzeige-Röhren zur Kontrolle gemessen. Und wenn dann noch Gummi oder Schaumstoff zum Einsatz kamen, ist heute guter Rat oft teuer ... Es ist erstaunlich, was dieser Millimeter da für Auswirkungen hat!

Die Datenblätter geben zwar auch für die West-Fabrikate Angaben wie max. 22 mm, die Realität ist aber anders. Und die Geräte-Hersteller orientierten sich offenbar auch an den realen Werten bei der Konstruktion der Masken/Halterungen.

Viele Grüsse, Walter

24.07.23 11:02
HB9

WGF-Premiumnutzer

24.07.23 11:02
HB9

WGF-Premiumnutzer

Re: EM84 mit unterschiedlichem Verhalten

Hallo zusammen,

bei der China-'EM84' ist das Rätsel gelöst. Neben chinesischen Zeichen steht da auch die amerikanische Typenbezeichnung '6E2', und das ist eben nicht eine EM84, sondern eine EM87. Da nahm es der (eigentlich seriöse) Distributor offenbar nicht so genau und bietet diese als EM84 an. Ich hatte seinerzeit die amerikanische Typenbezeichnung nicht nachgesehen, weil auf dem Karton klar 'EM84' stand und ich davon ausging, dass bei einem seriösen Lieferanten das in der Verpackung ist, das auch draufsteht... aber heutzutage kann man sich nicht mehr darauf verlassen.

Bei der fraglichen RSD-Röhre steht aber klar 'EM84' auf dem Röhrenkolben, obwohl es elektrisch klar keine EM84 ist.

Gruss HB9

24.07.23 12:52
ELEK

WGF-Nutzer Stufe 2

24.07.23 12:52
ELEK

WGF-Nutzer Stufe 2

Re: EM84 mit unterschiedlichem Verhalten

...Hallo und Danke, HB9, für diese Bestätigung, genau das hatte ich schon vermutet... hatte allerdings auch echte Qualitätsmängel bei den China-"EM84".

Gruß Ingo

24.07.23 13:07
HB9

WGF-Premiumnutzer

24.07.23 13:07
HB9

WGF-Premiumnutzer

Re: EM84 mit unterschiedlichem Verhalten

Hallo Ingo,

meine hat auch einen echten Qualitätsmangel, die innere Verbindung der Kathode zum Anschlusspin hat Wackelkontakt und somit ist die Röhre nicht mehr verwendbar. Wäre früher ein Garantiefall gewesen.

Gruss HB9

19.09.23 17:11
basteljero

WGF-Premiumnutzer

19.09.23 17:11
basteljero

WGF-Premiumnutzer

Re: EM84 mit unterschiedlichem Verhalten

Hallo,
Es gab in den 1960ern noch eine modifizierte Form der EM 84, die empfindlichere EM 84a.
Die Gründe dafür sind in der Funkschau 1961/17 beschrieben:
h t t p s://archive.org/details/funkschau-1961-heft-17/page/932/mode/2up?view=theater
(Mit Zeichnungen)
Gruß
Jens
