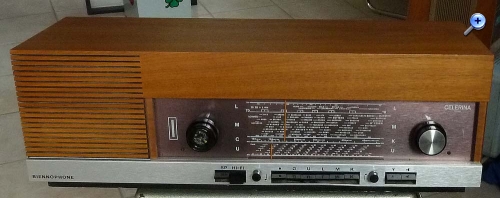

In Kürze: Baujahr 1969, also am Ende der Röhrenzeit, UKW-Teil mit Kaskode, fremdgesteuertem Mischer und 3 ZF-Stufen, also äusserst aufwendig gebaut, AM davon völlig getrennt mit separaten Röhren, der Rest ist Standard, wobei die Ferritantenne drehbar ist und beim Umschalten auf Aussenantenne abgeschaltet wird.

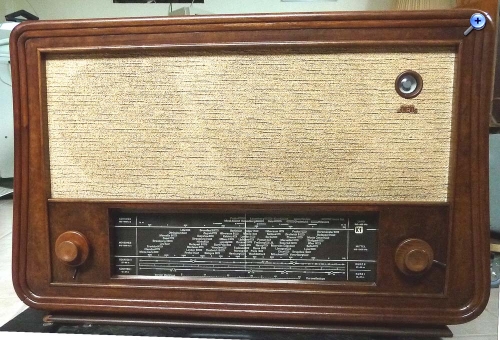

Er hat Langwelle, Mittelwelle und zwei mal Kurzwelle, UKW gab es damals noch nicht. Daneben hat er alles, was zu einem Spitzengerät gehört: 9 Kreise, HF-Vorstufe, 2 ZF-Stufen, Gegentakt-Endstufe, variable Bandbreite, KW-Lupe, Hoch- und Tieftonregler und zwei grosse Lautsprecher. Die Empfindlichkeit auf KW ist mit ca. 1uV im Bereich der Amateurfunkgeräte und damit ausserordentlich hoch. Auf MW und LW ist sie mit ca. 10uV bewusst tiefer gewählt (durch Reduktion der Schrimgitterspannung der Misch- und ZF-Röhren), da hier die Antennenspannung im Allgemeinen deutlich höher ist als auf KW.
die Skala war in der Tat eine Herausforderung, da sie auch auf der bedruckten Seite ordentlich verschmutzt war und die Schrift bekanntlich nicht wasserfest ist. Mit einem trockenen Pinsel und viel Fingerspitzengefühl ist es dann geglückt, und die freien Flächen konnte man entsprechend vorsichtig konventionell reinigen.

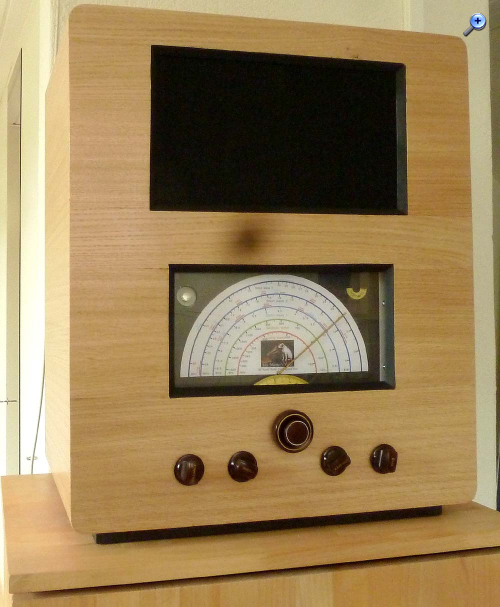

dieser 'His Master's Voice' passt auch gut hierher. Er stammt aus England und hat etwa Jahrgang 1937. Das Gehäuse ist leider nicht original, da es fehlte, ebenso die Stationsskala.
Das Radio empfängt LW, MW und KW von 2.7 bis 61MHz in drei Bereichen. Der oberste KW-Bereich war für den Empfang des englischen Fernsehtons gedacht, der damals noch in AM gesendet wurde. Es hat, so wie es sich für ein Spitzengerät gehört, 9 Kreise, eine HF-Vorstufe, 2 ZF-Stufen, umschaltbare Bandbreite, Höhen- und Bassregler und eine Gegentakt-Endstufe sowie ein magisches Auge. Insgesamt sind 11 Röhren verbaut. Der Lautsprecher ist mit ca. 16*32cm riesig, je nach Gehäusevariante wurden auch zwei dieser Lautsprecher verbaut. Das Chassis wurde auch von Marconi ('Marconiphone') verbaut.
Wegen der voluminösen Luftspulen (es gab noch keine guten Ferrite) sind die Gegentaktstufe, Gleichrichter, Trafos und Siebdrosseln auf einem separaten Chassis über dem Radioteil:
