Das UKW Retro Radio ist fertig

03.12.11 18:06
GeorgK

Premium-Nutzer

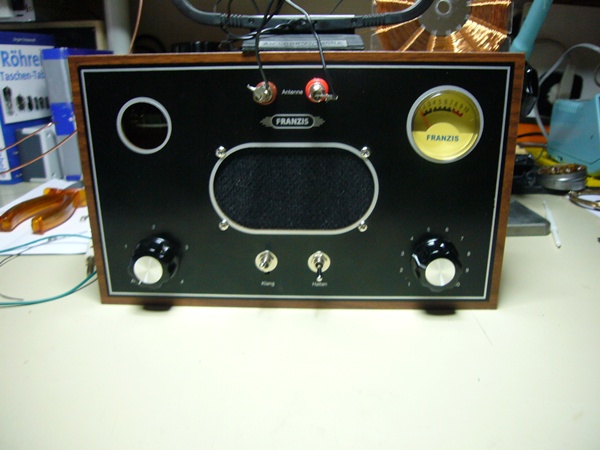

Das UKW Retro Radio ist fertig

Das 3. Radio aus der Reihe. (.....Winke Winke Joe......)

Ein Feierabend-Bastelgerät.Alles drinn, was benötigt wird, einschliesslich der Verdrahtung. Als Dankeschön für eine Projektvorstellung vom Franzis Verlag erhalten.

Joe hat schon die Schaltung, und wird uns (hoffe ich! ) mehr über die Wirkungsweise Berichten.

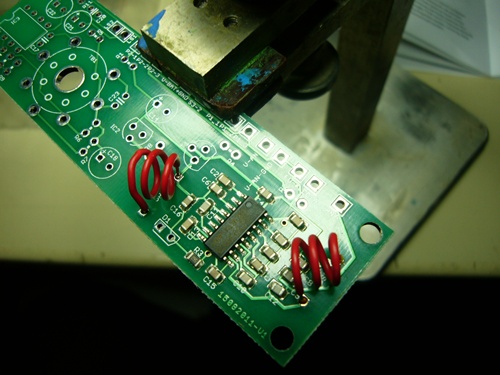

Die Platine ist mit den SMD´s und dem eigentlichen Radio IC fertig bestückt. Eine Ringantenne (Dipol-Charakter) Cirka 50 cm Durchmesser ist aus Verkupfertem Aludraht anbei.
Das schöne am Plan ist, dass durch Veränderung des R1 die Bandbreite schnell verändert werden kann.

Ich betreibe das Gerätchen mit einer alten UKW Antenne aus frührern Zeiten. Erstaunliche gute sauber Klangqualität. Die Platine hätte ich mir grösser gewünscht, zumal die noch unten im Bodenbereich Platz hätte.

Auch für Anfänger gut verständlich, da ausser dem Schaltplan auch mit Verdrahtungs -Schemata die Anschlüsse aufgezeigt weden.
Das ganze mit nur 4 x 1,5 Volt Batterien, Einschliesslich der Heizung der Röhre.

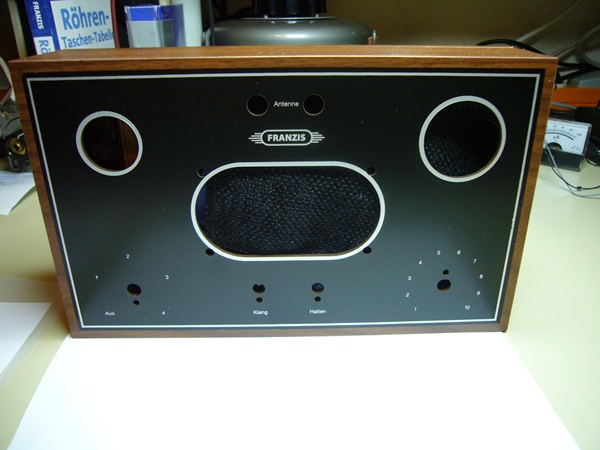

Das Gehäuse

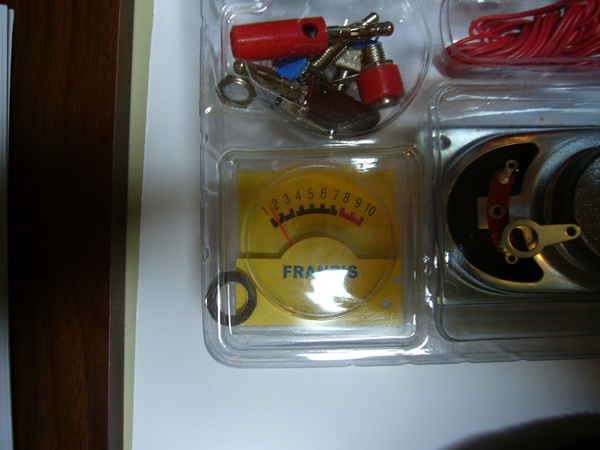

Der Inhalt schön Verpackt und alles drinn

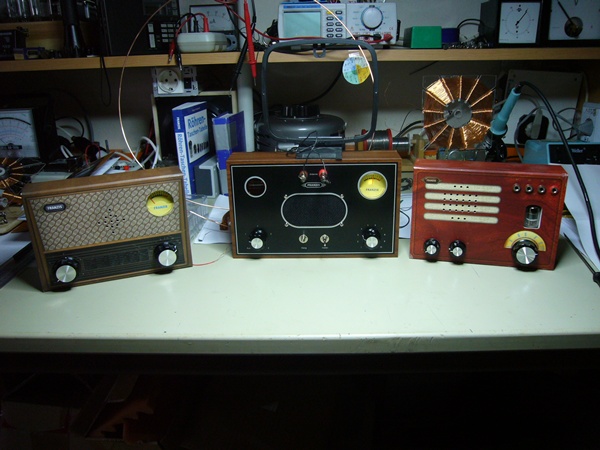

Das dritte aus der Reihe

Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Zuletzt bearbeitet am 03.12.11 18:10

Datei-Anhänge


joeberesf, roehrenfreak und DC7BJ gefällt der Beitrag.

Zitieren

Genereller Hinweise: Wer sich an die Reparatur oder Reinigung oder Restaurierung eines Radios, Fernsehers, usw. wagt
und dabei das Gerät öffnen will, sollte zuvor die Sicherheitshinweise des Forums lesen.

Vor Eingriffen in Geräte bitte diese Hinweise lesen: Was ich auf gar keinen Fall machen sollte!

03.12.11 21:48
joeberesf

WGF-Meister

Re: Das UKW Retro Radio ist fertig

Hallo Georg, hallo zusammen,

ja wirklich schön der Retrobausatz, der ja auf moderner Technik basiert. Die Aufmachung ist einfach
schön geworden, den Preis finde ich etwas überzogen und als Fan von diesen Franzis/ Elo Radios werde ich
noch ein bisschen warten. Aber dann... muss es sein.

GeorgK:
Joe hat schon die Schaltung, und wird uns (hoffe ich! ) mehr über die Wirkungsweise Berichten.

Also Georg, Du bist ja auch witzig,...Du bist doch der Besitzer der Funktionsbeschreibung. In der Aufbauanleitung steht alles
wichtige drin. Also,.. eine kurze Inhaltsangabe musst Du schon leisten.

Nur eins nochmals gesagt: Die EF95 dient nicht zum Empfang.
Sie hat nur eine Aufgabe als Vorverstärker dem LM386 zu dienen. Damit will man den schönen warmen Röhrenklang der alten
Radios imitieren. Es gibt auch wieder einen kleinen pseudo Feldstärkeanzeiger, bzw. Abstimmanzeige. FM- Chip ist der TDA7088.
6V Betriebsspannung für Heizung und Anode und LM386 Endverstärkung. Der TDA7088 wird über einen 7530 auf 3V stabilisiert.
Abstimmung über Kapazitätsdiode. Steckt eine ganze Menge drin und der TDA ist vorbestückt.

Ein richtig guter Baussatz für unseren Technikfreund

Gruß

Joe

Zitieren

13.12.11 14:06
GeorgK

Premium-Nutzer

Re: Das UKW Retro Radio ist fertig

Hier ist jetzt alles Aufgezeigt, auch der Schaltplan.

http:// www .elektronik-labor.de/Lernpakete/RetroDeluxe1.html#schaltbild

Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Zitieren

Genereller Hinweis: Die Anwendung der Groß/Kleinschreibung erleichtert die Lesbarkeit von Beiträgen..

13.12.11 15:38
puntomane

WGF-Meister

Re: Das UKW Retro Radio ist fertig

hallo georg,
meiner meinung nach ist in dem von dir verlinktem schaltbild ein fehler in der pinbezeichnung des nf-ic,s lm386. der elko für den lautsprecher kommt an pin 5. auf der leiterplatte hat es aber keine auswirkung da ja alles vorgebohrt ist. zur nf verbesserung könnte, wie ich es bereits unserem "wellenreiter" mitteilte, zwischen pin 1 und 8 einen 10µF elko mit + an pin 1 nachrüsten, um einen höhere nf ausbeutung zu erzielen
mfg
harry
