| Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren |
|
|
1
|
|
|
|
|
30.12.10 05:26
wumpus  Administrator
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
Hallo Jürgen,
der leitende Aussenring dämpft Barkhausen-Kurz-Schwingungen oder sonstige wild entstehende HF . Der leitende Ring stellt für vagabundierende HF eine induktive "Kurzschlußbrücke" dar.
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Möge kein Mögel-Dellinger-Effekt auftreten.
Zuletzt bearbeitet am 30.12.10 06:53
|
|
|
|
30.12.10 06:28
Martin.M  WGF-Meister
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
hallo Jürgen,
zum ersten Teil deiner Frage.
Das tritt eigentlich nur bei Endstufen und evtl. auch Gleichrichterröhren auf, also solchen die sehr heiß werden und hoch bis zu hoch belastet werden. Wenn sich die Anode zu stark erhitzt, wenn sie glüht, können Bestandteile von ihr verdampfen, diese schlagen sich dann am Glaskolben, da wo er etwas kühler ist als die Verdampfungstemperatur, nieder.
Man sieht das besonders häufig bei Zeilenendröhren von Fernsehern, typisch ist es für PL509 + 519.
Zu dem Ring kann ich nur rumspekulieren:
Er bedeckt eine Stelle an der harte kurzwellige Strahlung auftritt, es mag eine besondere Abschirmmaßnahme sein, oder zur Vermeidung von Glaskorrosion. Die Elektronenwolke dahinter ist sehr heftig.
nette Grüße
Martin
|
|
|
|
|
Genereller Hinweis: Die Anwendung der Groß/Kleinschreibung erleichtert die Lesbarkeit von Beiträgen..
|
|
30.12.10 07:14
Wolle  Moderator
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
Hallo Jürgen.
Ab der Röhre PL500 findet sich auf Höhe der unteren Glimmerscheibe ein Ring aus aufgerollten und eingebrannten Leitsilber. Diese Röhren arbeiten mit höheren Spannungen und werden im Betrieb sehr heiß, was im Glas durch verschiedene Aufladungen zu chemischen Zersetzungen führen kann. Der sogenannte Potentialausgleichring soll Aufladungen auf der Glasoberfläche ausgleichen und damit Spannungsdurchschläge verhindern.
Bei Geräten aus der Fertigung der DDR wurde dieser Ausgleich durch eine zusätzliche Metallmanschette, die auf Höhe des Ringes geschoben wurde, unterstützt.
Mit vielen Grüßen.
Wolle
|
|
|
|
30.12.10 09:05
wumpus Administrator
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
Hallo zusammen,
bei einer FS-Schulung 1967 bei SEL wurde die Frage der metallisierten Ringe (nicht bei allen) Zeilenendstufenröhren angesprochen. Man sagte uns damals, daß es nicht immer rausreicht, oben an der Anodenkappe eine Anti-Barkausen-Kurz-Schwingungs-Drossel anzubringen. Es soll Röhren dieser Typen geben, die trotzdem noch zum hochfrequenten Schwingen neigen (übrigens war dieses Schwingen auf dem Bildschirm durch eine (zumeist einzelne) unregelmäßige vertikale Linie zu erkennen.
Vielleicht konnte der Ring gleich mehrere Effekte kompensieren?
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Möge kein Mögel-Dellinger-Effekt auftreten.
|
|
|
|
30.12.10 14:08
Mark-Andre WGF-Meister
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
Hallo zusammen.
Sehr interessantes Thema! Weil,ich fragte mich auch schon seit Jahren was diese bräunlichen Schlieren zu bedeuten haben. Ich dachte bis jetzt immer,das wäre ein zeichen auf eine viel gebrauchte,eventuell bald verbrauchte Röhre. Aber jetzt hab ich mal wieder etwas dazugelernt!
Mfg Andre
|
|
|
|
|
Genereller Hinweis: Die Anwendung der Groß/Kleinschreibung erleichtert die Lesbarkeit von Beiträgen..
|
|
30.12.10 16:06
nobbyrad58 WGF-Meister
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
Hallo Zusammen !
Es gibt eine Webseite die sich mit dem Geheimnis der braunen Schlieren befasst . Es ist die sog . Glaselektrolyse . Kurz gesagt , besonders schnelle Elektronen verändern bestimmte Bestandteile im Glas , daher die Schlieren .
MFG Nobby
Zuletzt bearbeitet am 30.12.10 16:25
|
|
|
|
30.12.10 16:21
roehrenfreak Moderator
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
Hallo zusammen,

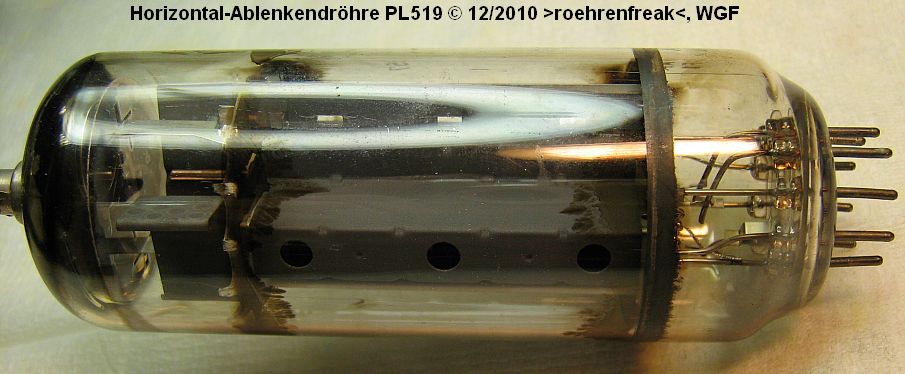

vielen Dank für Eure ausführlichen Antworten. Seltsam ist nur, dass im Bereich der drei doch relativ grossen Löcher an beiden Anodenwangen keine Schlieren auftreten .
Weiter seltsam ist, dass der metallisierte Ring immer nur am unteren Systemende aufgebracht wurde. Es scheint, dass da noch das eine oder andere Phänomen in Dunkeln liegt .
Spannende Sache!
Freundliche Grüsse,
Jürgen rf
Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)
|
|
|
|
30.12.10 22:59
klaus65555  Premium-Nutzer
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
Moin,
ich bin nicht sicher, ob es dasselbe Phänomen ist, aber sucht mal unter "Glasprobleme in der Radioröhrenfertigung". Da wird auch die Glaselektrolyse kurz behandelt.
Dann hatte ich noch einen Artikel gefunden, wo ???, der leitende Bereiche am Röhrenfuß von Rimlockröhren behandelt.
Ich hatte ihn mir rausgeschrieben. Wer Interesse hat bitte Info, dann schicke ich Beides als pdf-Dateien.
Gruß
Klaus
|
|
|
|
|
Genereller Hinweis: Die Anwendung der Groß/Kleinschreibung erleichtert die Lesbarkeit von Beiträgen..
|
|
30.12.10 23:03
roehrenfreak Moderator
|
Re: Seltsame Schlieren auf der Glaskolben-Innenwandung bestimmter Röhren
Moin Klaus,
an Deiner Info hätte ich durchaus Interesse !
Ansonsten vorweg schon einmal einen "Guten Rutsch" und bleibe bitte gesund und fröhlich!
Freundliche Grüsse,
Jürgen rf
Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)
|
|
|
|
|
|
