Hallo zusammen

Jüngst konnte ich aus einer Hinterlassenschaft eine Menge Röhren erstehen.
Eine Röhre kann ich trotz intensiver Internetsuche nicht einordnen.
Die Röhre hat eine Gesamtlänge von 43 mm und einen Durchmesser von 17,5 mm.
Der einzige Aufdruck bvesteht aus: 2E2, darunter R8F4.
Kann mir Jemand weiterhelfen?
Im Voraus meinen Dank.

Gruss Mikesch

Datei-Anhänge

	y 056-.jpg (39x) Mime-Type: image/jpeg, 171 kB
	y 057-.jpg (28x) Mime-Type: image/jpeg, 140 kB
	y 059-.jpg (34x) Mime-Type: image/jpeg, 164 kB
	y 063-.jpg (31x) Mime-Type: image/jpeg, 209 kB
	y 064-.jpg (21x) Mime-Type: image/jpeg, 202 kB

Premium-Nutzer

Hallo Mikesch,
vielleicht kann man die Röhre über das Ausschlussprinzip identifizieren. Nur so als Idee, habe nur wenige Kenntnisse zur Röhrenhistorie und -typen. (Besitze selbst nur Doppeldioden EAA91 in dieser Bauform.)

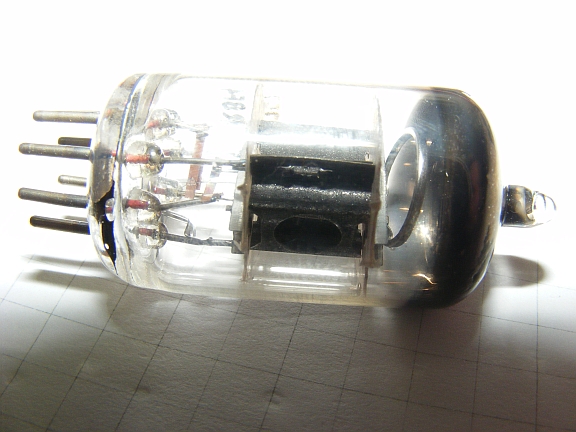

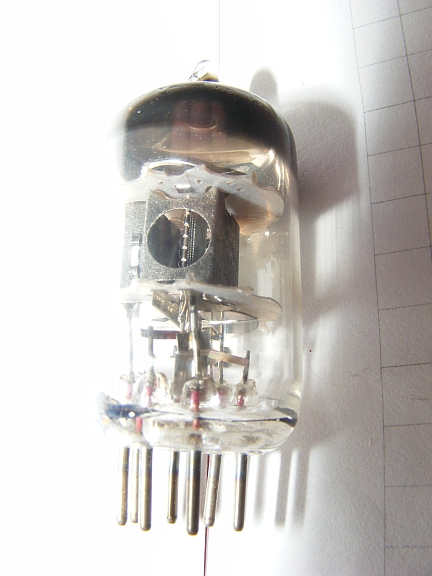

Auffällig ist die kreisrunde Öffnung im Anodenblech. Das macht ja eigentlich nur Sinn, wenn das eine Sicht- oder Kontrollfunktion bei Betrieb hat, und die Heizwendel glüht. Also Spezialröhre Militär, Post, Medizin usw.? Oder es hat den Zweck, Fläche zu vermindern, um z.B. innere Kapazität zu verringern. Die Aufdrucke geben offenbar keine Hinweise auf den Röhrentyp.

1) Sieht so aus, als wäre es keine Doppel- oder Gemeinschaftsröhre?
2) 7-Pin Miniatursockel, evtl. amerikanische Röhre?

3) Tetrode oder Pentode? Bremsgitter und g1 sind anscheinend vorhanden, Heizdrahtwendel (indirekt geheizt) anstelle eines gespannten Heizdrahts. Gibt es freie Anschlüsse und ggf. innere Direktverbindungen der Stifte?

4) E oder U Typ oder Batterieröhre durch Spannungsversorgung der Heizung und Strommessung testen?
5) Welche Anschlüsse (1 bis 7) lassen sich sicher zuordnen?

Vielleicht gibt es ja noch Meinungen dazu? Inzwischen fröhliches Weiterforschen, falls die Zeit es erlaubt
