| Philips Jupiter 463 LS-Anschluß Belegung |
|
|
1
|
|
|
|
|
11.09.11 06:50
puntomane  WGF-Meister
|
Re: Philips Jupiter 463 LS-Anschluß Belegung
hallo dirk,
wie bei philips öfter anzutreffen, hat das gerät mit den nf endstufen röhren 2 x el86 eine eisenlose endstufe, das bedingt hochohmige lautsprecher.

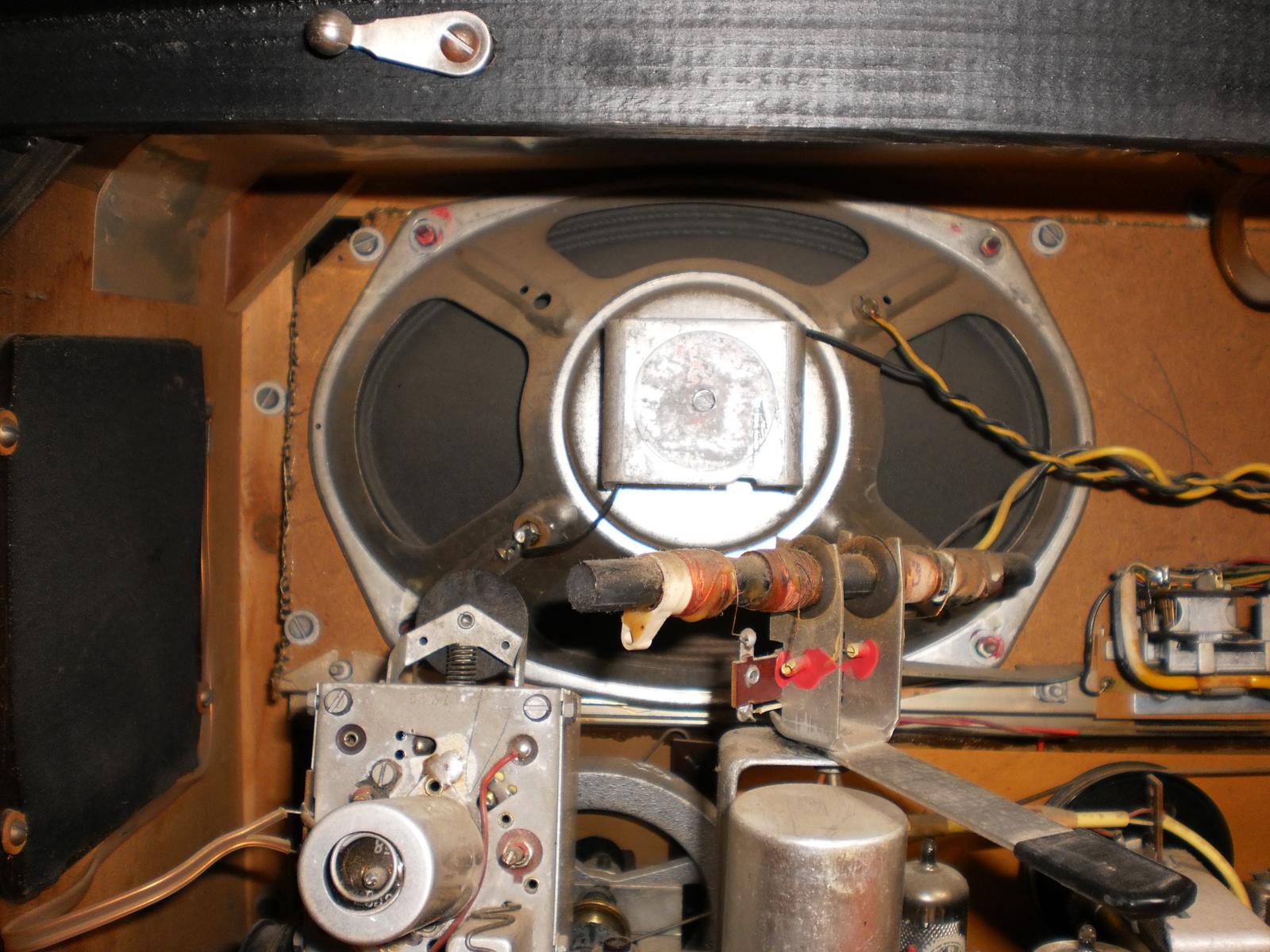

vermutlich ist der abgebildeter lsp. unendlich hochohmig (d.h. unterbrochen) an diesem widerstand wird die nf leistung verbraten und somit ist am verbleibendem lsp. noch ein verkümmerter ton hörbar
ein ersatz des def. lsp wird aufgrund der hohen impedanz (ca. 300 ohm) schwierig
mfg
harry
|
|
|
|
11.09.11 07:50
Iceman1968 WGF-Meister
|
Re: Philips Jupiter 463 LS-Anschluß Belegung
Hallo Harry,
richtig, ich hatte vergessen zu erwähnen, daß der rechte LS stumm ist, also offensichtlich defekt.
Allerdings kommt aus dem Linken trotz diesem Widerstand ein aktzeptabler Ton.
Für meine Ohren macht es auch keinen Unterschied, ob dieser LS mit oder ohne diesen Widerstand betrieben wird.
Also werde ich mich wohl auf die schwierige Suche nach Ersatz machen müßen.
Liebe Grüße
Dirk
|
|
|
|
|
Genereller Hinweis: Die Anwendung der Groß/Kleinschreibung erleichtert die Lesbarkeit von Beiträgen..
|
|
11.09.11 09:43
wumpus  Administrator
|
Re: Philips Jupiter 463 LS-Anschluß Belegung
Hallo Dirk,
wenn Du keinen originalen Hochohmlautsprecher mehr findest, kannst Du auch den Conrad 100 Volt-Anpass-Trafo verwenden. Der hat auf seiner hochohmigen Seite auch eine Impedanz-Stufe die zu einem 4-5 Ohm-Lautsprecher in etwa passt. Natürlich muss der Ersatzlautsprecher mechanisch passen. Dann kannst Du den Ersatzwiderstand herausnehmen (und ihn u.u. sicherheitshalber gegen einen 50 Ohm ersetzen) und statt dem defekten Lautsprecher den 100 Volt-Anpasstrafo zwischenschalten (in Reihe). Bitte dann nur auf die richtige Phasenlage beider Lautsprecher achten.
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Rettet den analogen deutschen AM / FM - Rundfunk!:
www.rettet-unsere-radios.de
Zuletzt bearbeitet am 11.09.11 09:45
|
|
|
|
11.09.11 10:17
Matt  Premium-Nutzer
|
Re: Philips Jupiter 463 LS-Anschluß Belegung
Hallo
Ich habe paar Philips hochhomige Lautsprecher (Impedanz 300 Ohm), aber runde Ausführung.
Da kann ich auch nicht helfen.
Tipp mit ELA überträger ist gut. Da es keine Ruhestrom durch Lautsrecher fließt. Dank Koppel-Elko.
Bei mir liegt Chassis von Jupiter 463 rum.
Schönes Sonntag
Matt
Zuletzt bearbeitet am 11.09.11 10:17
|
|
|
|
11.09.11 10:38
nobbyrad58 WGF-Meister
|
Re: Philips Jupiter 463 LS-Anschluß Belegung
Hallo Zusammen!
Und genau diese Koppel - Elkos müssen 100% sein. Also besser neue nehmen.
MFG Nobby
|
|
|
|
|
|
