Hallo und Grüße. Danke Schön. Und jede Ähnlichkeit der Auszüge mit einem kompletten Schaltbild sind rein zufällig und nicht beabsichtigt.

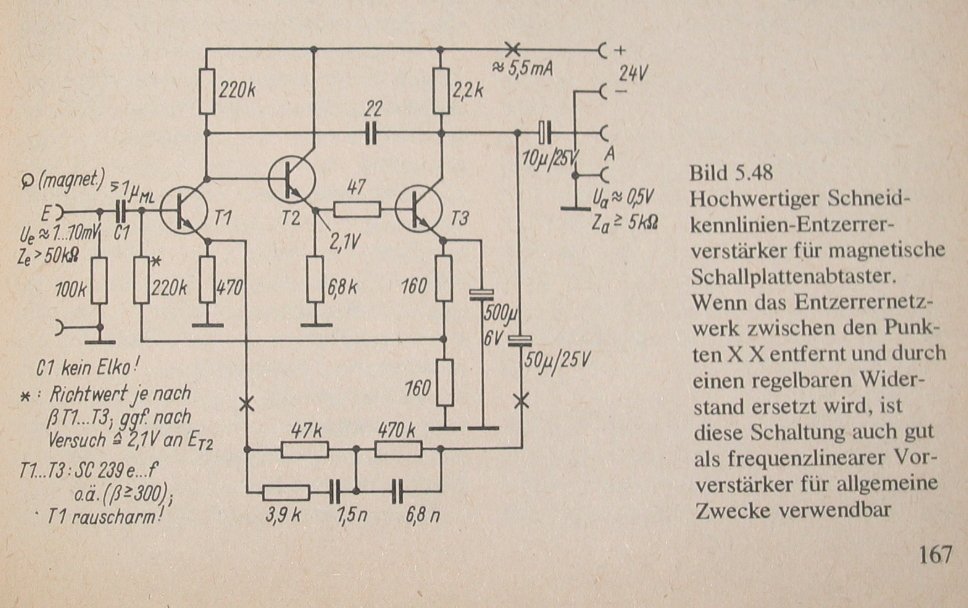

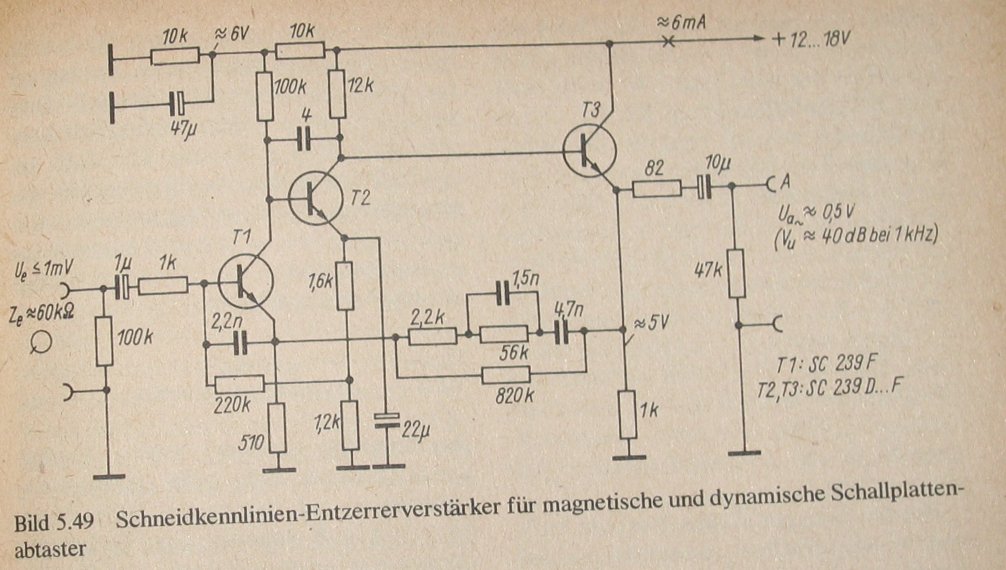

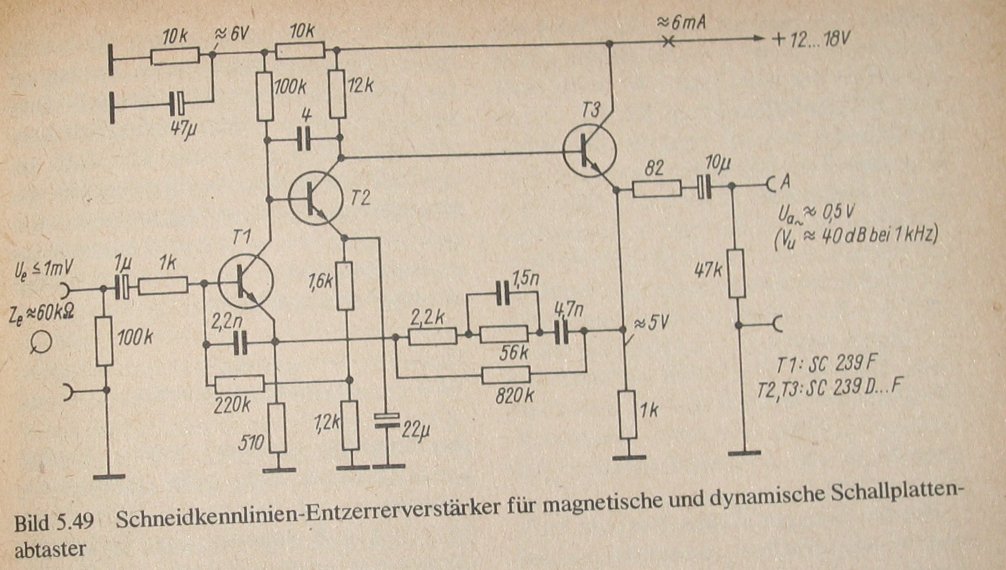

Ich hätte da Zwei Auszüge aus einem alten bastel Buch , von dem ich nicht mehr so genau sagen kann , wer der Autor ist. Das Koplette Schaltbild ist leider nicht mehr ganz erhalten. Ich nehme mal an es sollte eine modulare Heim Anlage werden. Viele Grüße Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
@Kurzschluss DDR Vorverstärker unzweifelhaft. Dort war die Tendenz ja eher Richtung eingebauter VV im Plattenspieler mit MM, damit auch die vielen Angebote mit Kristall-Tonabnehmern noch Sinn machten. Mittlerweile habe ich den Originalschaltplan für den MM-Ta 2, 3MU und 4M ohne Übertrager. Sowie den VV für ,das Stereosystem 5MS. Adäquate Lösungen also, den Qualitäten der angeschlossenen Geräte auch zeitlich angepasst. MfG Florianska
