Hallo zusammen,

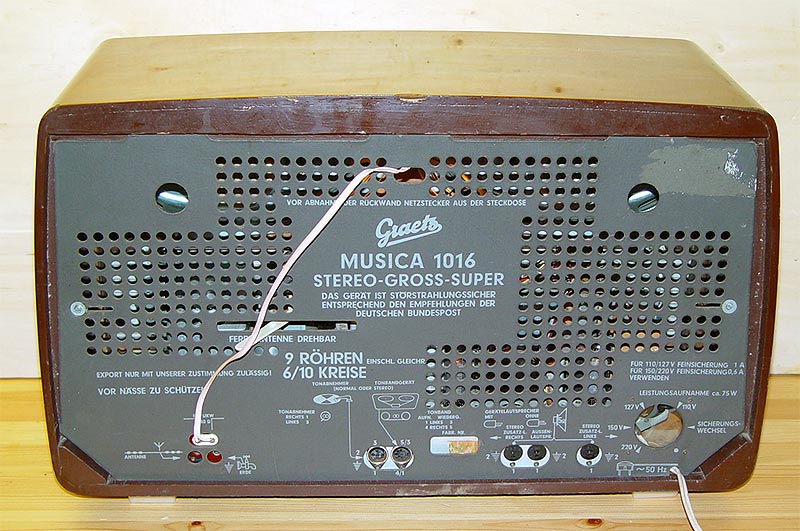

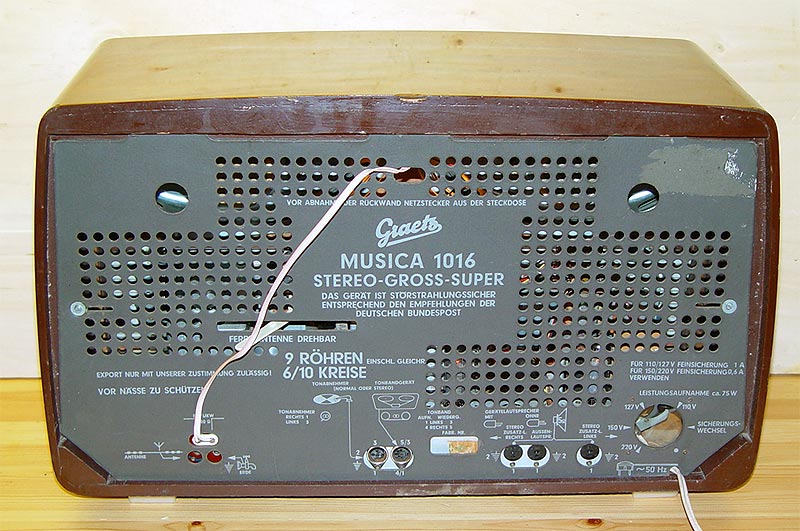

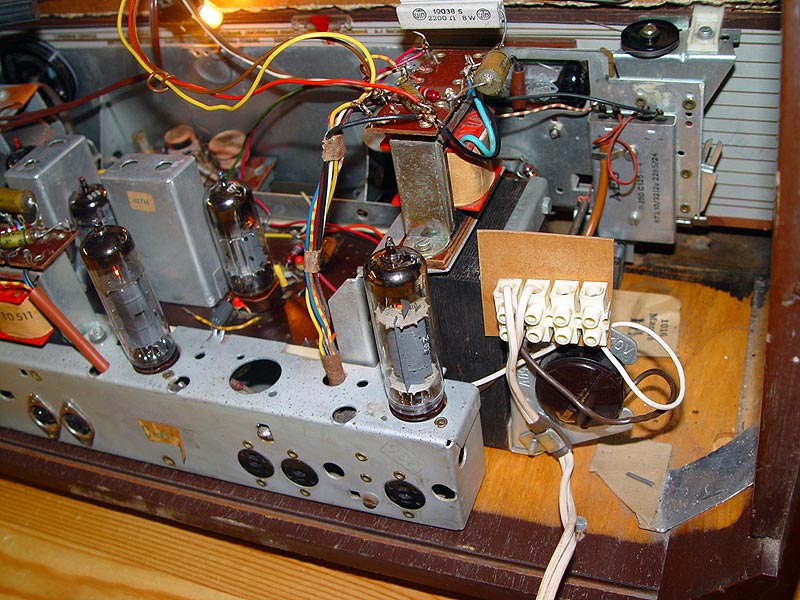

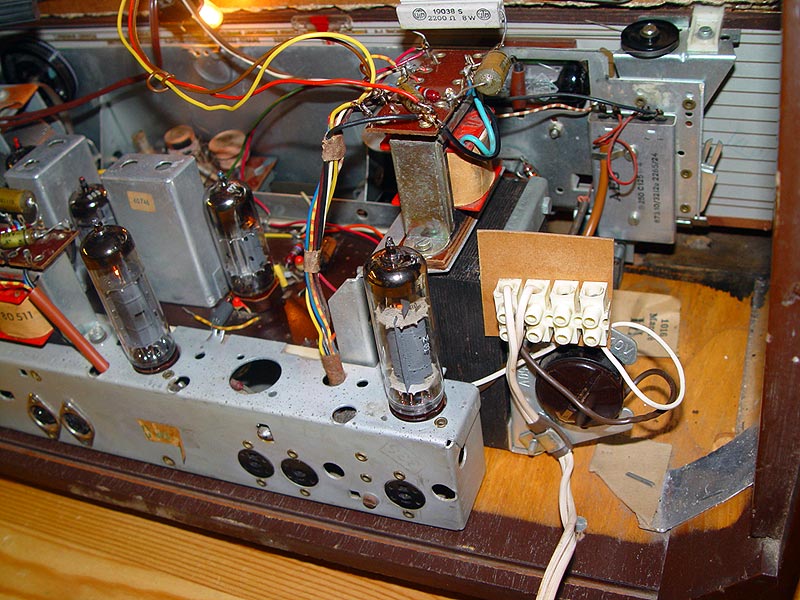

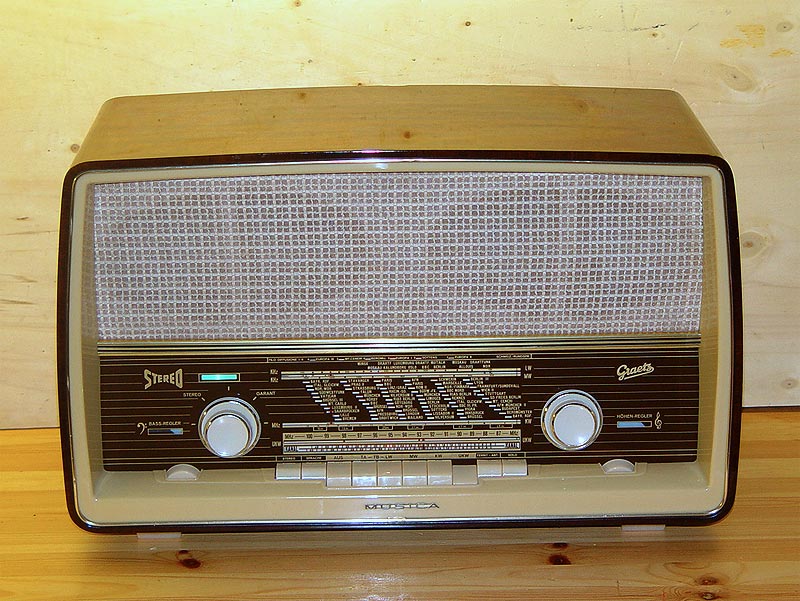

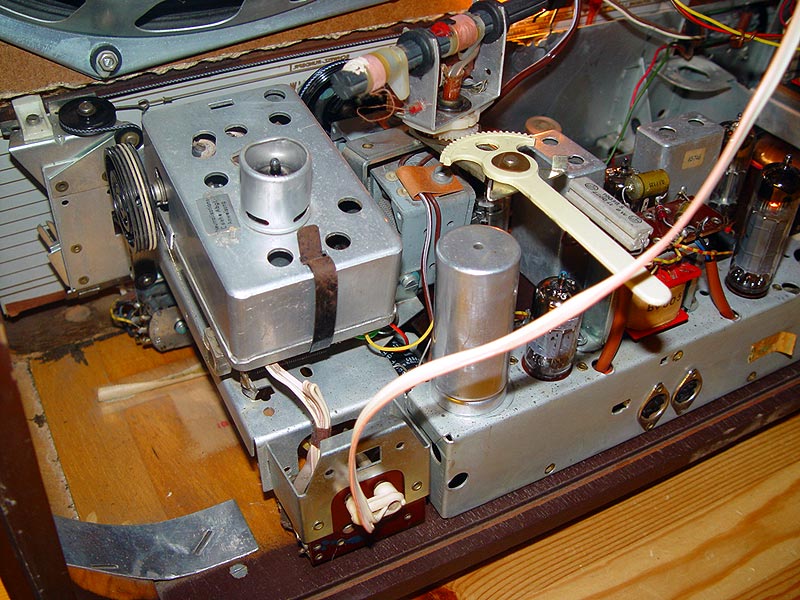

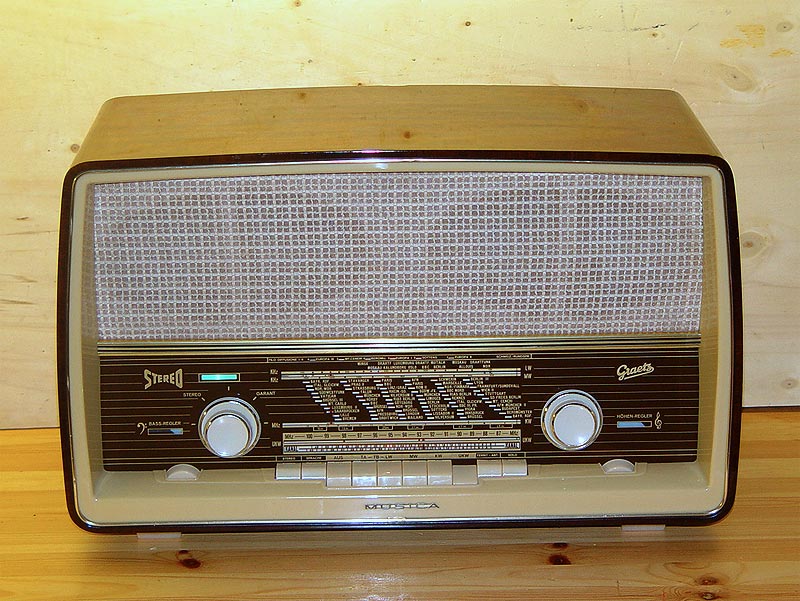

heute habe ich mein Alltags-Röhrenradio "Graetz Musica 1016" aus den Jahren 1961/62 mit dem Bluetooth Modul C7THN50004 am TB-Eingang ausgestattet. Die Versorgungsspannung habe ich aus der 6,3V-Heizwicklung gewonnen. Nachdem eine Graetz-Brücke abgeraucht ist, habe ich einfach eine Einweg-Gleichrichtung mit Diode und Elko zusammen mit einem 5V-Stabilisator verwendet. Grund: Die Heizwicklung liegt einseitig an Masse. Einen Brumm habe ich nicht feststellen können (Elko 2200µF). Qualitativ ist nichts auszusetzen. Die beiden Audiokanäle werden über zwei 22µF-Elkos (Pluspol zum Modul) einfach zum TB-Eingang durchverbunden.

Investitionskosten < 5 Euro.

https://www.radiomuseum.org/r/graetz_musica_1016.html













Gruss
Walter

Nachtrag: Wird neben Bluetooth auch über WLAN gestreamt, kann es - je nach Belegung durch Nachbarn - zu Schwierigkeiten kommen, weil beide Systeme den gleichen Frequenzbereich belegen, zumal wenn noch ein Repeater im Einsatz ist, den ich hier aber in den 5GHz Bereich gelegt habe.

Zuletzt bearbeitet am 11.06.19 17:10

Datei-Anhänge

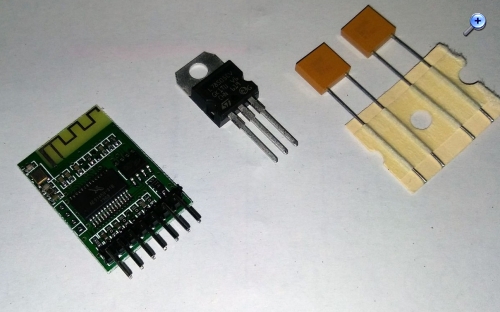

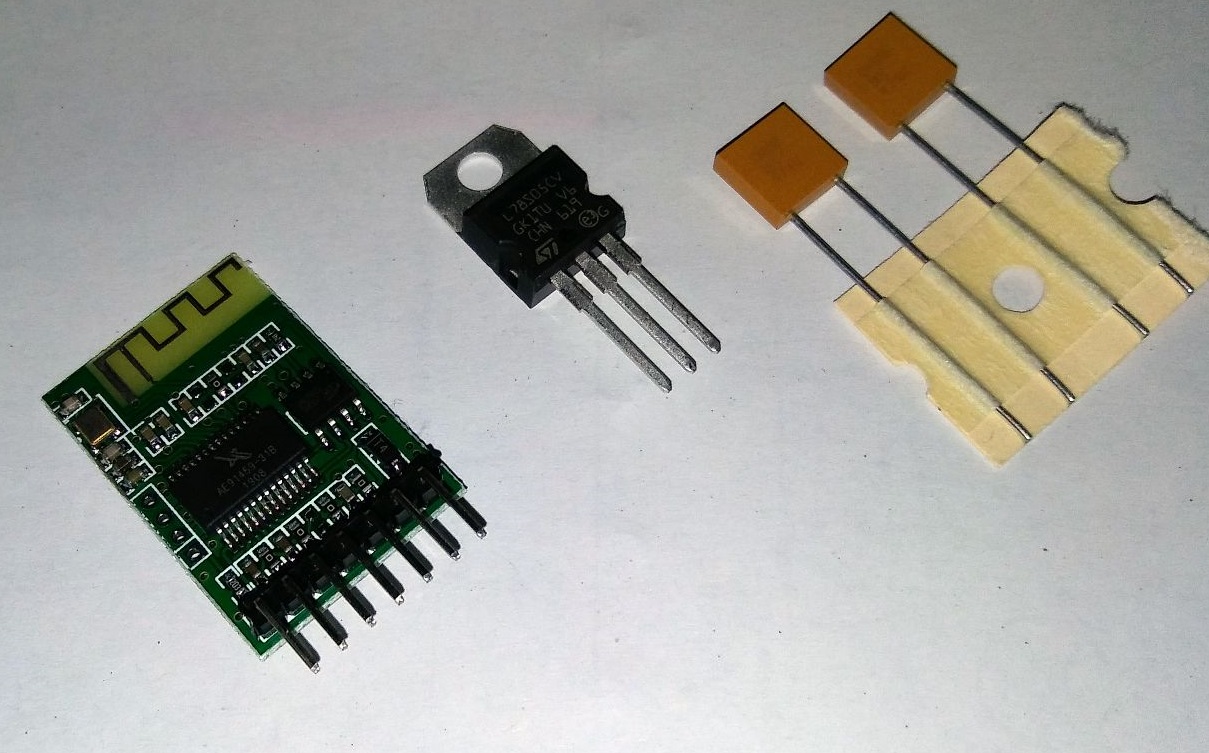

	BT-Modul mit 7805.jpg (270x) Mime-Type: image/jpeg, 239 kB

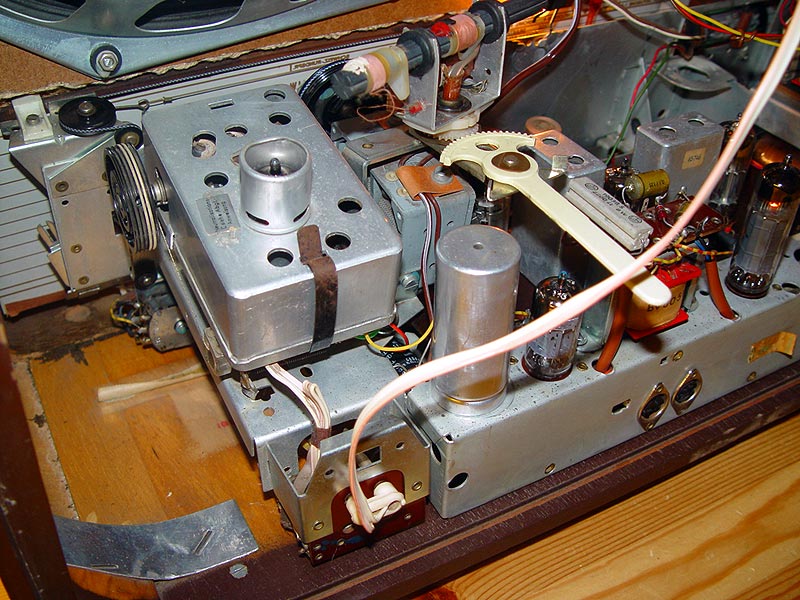

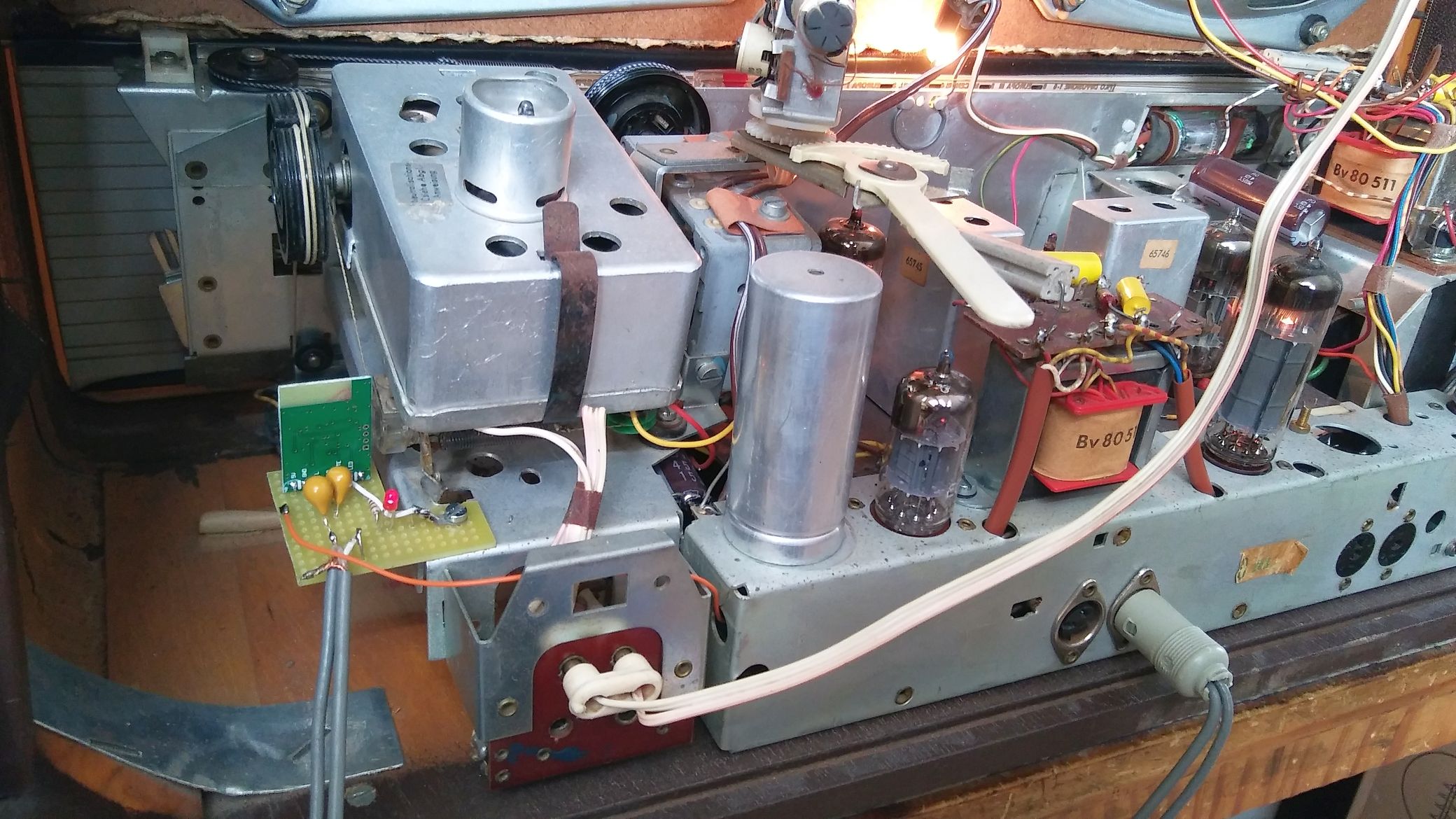

	Graetz Musica 1016 mit Bluetooth Modul am TB-Eingang.jpg (310x) Mime-Type: image/jpeg, 425 kB
