Kosmosradiomann Drehkondensator nachbauen
  •
 1 2 3
 1 2 3
07.01.08 18:38
brutusflagge

Einsteiger

07.01.08 18:38
brutusflagge

Einsteiger

Re: Kosmosradiomann Drehkondensator nachbauen

Hallo Solar, freue mich das ich Dir helfen kann.
Nachdem ich endlich Mikrometerschraube und Schieblehre gefunden habe geht es los. Also:
Breite und Höhe des Stators 80X40mm Stärke:2,3mm Aluminium
Stator: Breite (Durchmesser)80mm Stärke 0,3mm Kupfer
Isolator 0,2mm Pertinax(Hartpapier)
Distanzscheiben Pertinax zwische den Isolatoren 0,2mm an den beiden unteren Schrauben
Schrauben Messing M3X17mm mit Kopf
Auge zur Statoraufname außen 17,4mm Bohrung 10,05mm
Isolator 80X47,7
Viel Erfolg beim nachbauen und ich würde mich freuen wenn Du mich auf dem laufenden hältst, solltest Du noch andere Daten benötigen frage einfach nach.
mfg Guido


Editiert 07.01.08 19:14

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
07.01.08 21:43
Solar

nicht registriert

07.01.08 21:43
Solar

nicht registriert

Re: Kosmosradiomann Drehkondensator nachbauen

Hallo Guido.
Vielen Dank für Daten, alles schon ausgedruckt und gespeichert. Ich werde wohl erst um Ostern herum zur Umsetzung kommen. Solar

30.12.11 14:10
GeorgK

WGF-Premiumnutzer

30.12.11 14:10
GeorgK

WGF-Premiumnutzer

Re: Kosmosradiomann Drehkondensator nachbauen

Solar:
Hallo Guido.
Vielen Dank für Daten, alles schon ausgedruckt und gespeichert. Ich werde wohl erst um Ostern herum zur Umsetzung kommen. Solar



Hier geht es weiter:


http://www.wumpus-gollum-forum.de/forum/...au-16_26.html#7


Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

30.12.11 15:10
GeorgK

WGF-Premiumnutzer

30.12.11 15:10
GeorgK

WGF-Premiumnutzer

Re: Kosmosradiomann Drehkondensator nachbauen

Jetzt habe ich die Pertinaxplatten (0,2mm) einfach nach aussen gelegt, (deshalb, weil oben Löcher im Pertinax für den Rotor sind.)
den Rotor mit normalem Papier beklebt, der Luftspalt ist etwa 3 mm. Ergebniss ist im Bild zu sehen. Optimal, 580 pF, Anfang ist 50 pF bis 580 pF.

Das Papier schleift allerdings am Alu und wird dadurch dunkel. Evtl. lackiere ich das Papier.









Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Datei-Anhänge
Drehko.JPG Drehko.JPG (252x)

Mime-Type: image/jpeg, 117 kB

RD001.JPG RD001.JPG (247x)

Mime-Type: image/jpeg, 142 kB

RD007.JPG RD007.JPG (257x)

Mime-Type: image/jpeg, 129 kB

RD004.JPG RD004.JPG (238x)

Mime-Type: image/jpeg, 124 kB

20.04.12 08:34
Martin.M

WGF-Premiumnutzer

20.04.12 08:34
Martin.M

WGF-Premiumnutzer

Re: Kosmosradiomann Drehkondensator nachbauen

hallo Georg,

laminieren?

nette Grüße
Martin

18.12.14 20:57
Matu

WGF-Premiumnutzer

18.12.14 20:57
Matu

WGF-Premiumnutzer

Re: Kosmosradiomann Drehkondensator nachbauen

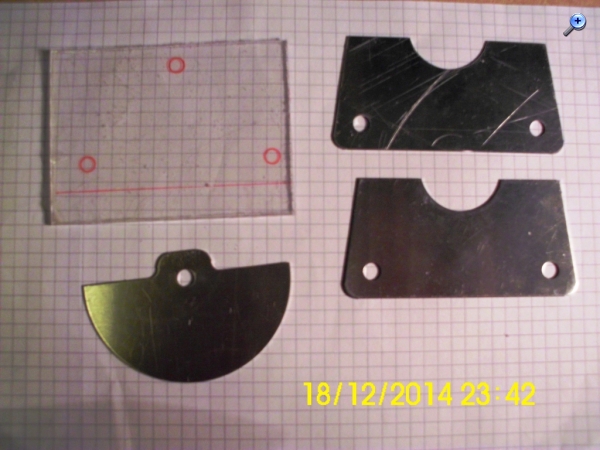

Hallo

.....ich wage mich jetzt auch an den Nachbau eines Radiomann Drehko's....




Ziel ist ein Radiomannnachbau ....eventuell noch als Weihnachtsgeschenk... ( wenn ich es Schaffe)....

Matu

Datei-Anhänge
radiomann drehko.JPG radiomann drehko.JPG (178x)

Mime-Type: image/jpeg, 545 kB

18.12.14 22:27
Matu

WGF-Premiumnutzer

18.12.14 22:27
Matu

WGF-Premiumnutzer

Re: Kosmosradiomann Drehkondensator nachbauen

Hallo

@MartinM....Laminieren ....ausgezeichnete Idee....(Mit dem Bügeleisen meiner Frau.... wenn Sie das liest ..bringt sie mich um....)

.....330 pF.....Das wird ein MW-Radiomann-----

Bild:


Matu

Datei-Anhänge
radiomann drehkoII.JPG radiomann drehkoII.JPG (253x)

Mime-Type: image/jpeg, 561 kB

18.12.14 23:34
wumpus

Administrator

18.12.14 23:34
wumpus

Administrator

Re: Kosmosradiomann Drehkondensator nachbauen

Hallo Matu,

Martin.M wird nicht antworten, da er nicht mehr Nutzer des Forums ist.



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

18.12.14 23:50
Matu

WGF-Premiumnutzer

18.12.14 23:50
Matu

WGF-Premiumnutzer

Re: Kosmosradiomann Drehkondensator nachbauen

Hallo Wumpus



....schade....

Matu

18.12.14 23:53
Matu

WGF-Premiumnutzer

18.12.14 23:53
Matu

WGF-Premiumnutzer

Re: Kosmosradiomann Drehkondensator nachbauen

Hallo


ich hätte fast geschrieben....

.....die besten fallen zu erst.....

Matu
