mannohmann - der Lütte hat ja schwerstens gelitten. aber wie ich Dich kenne...
...

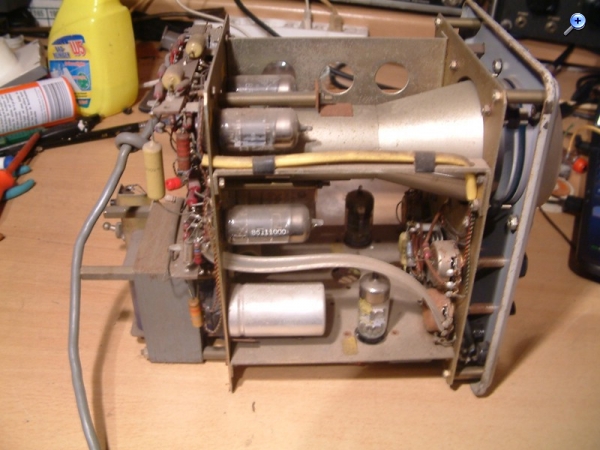

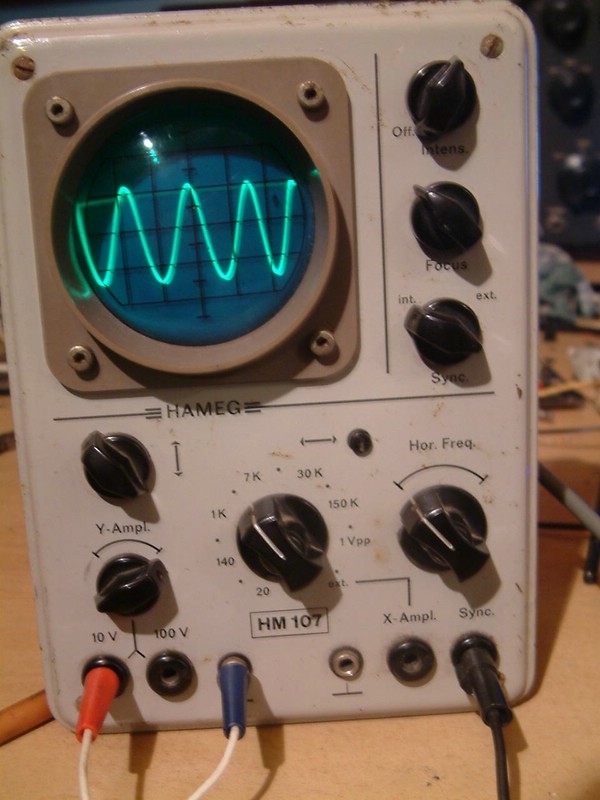

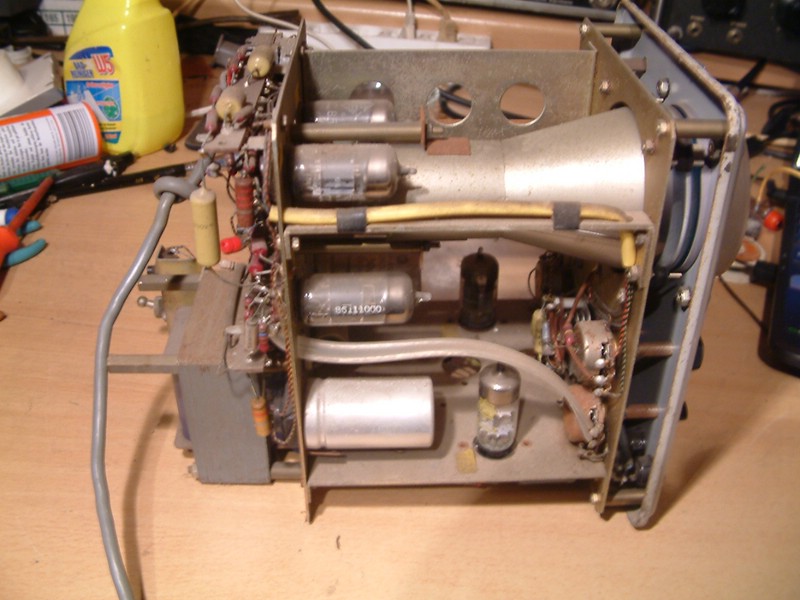

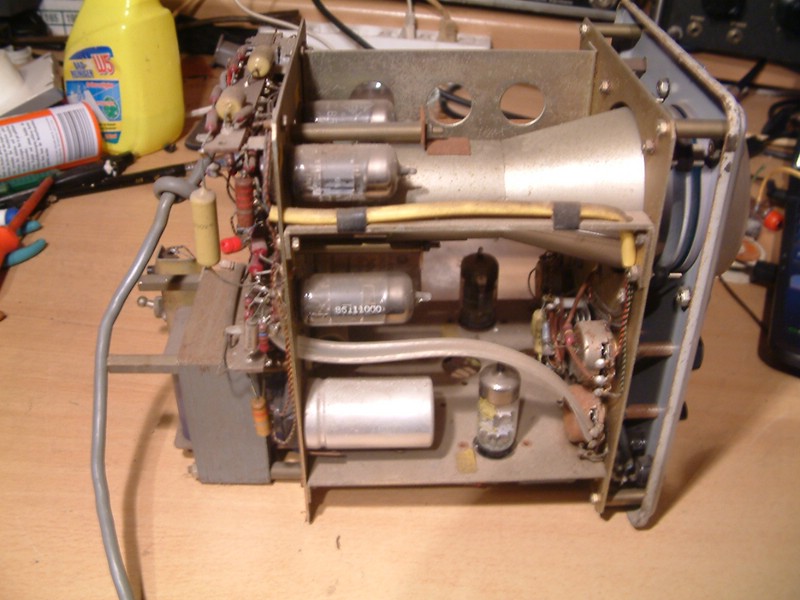

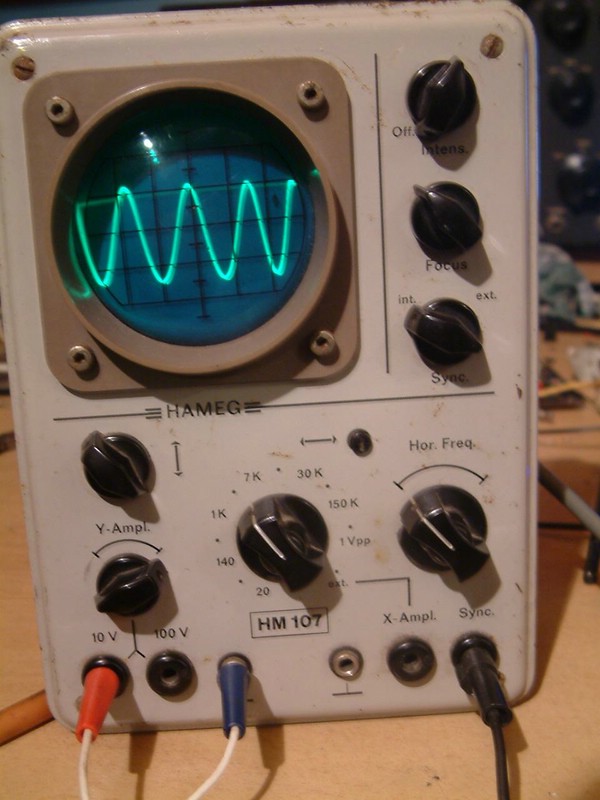

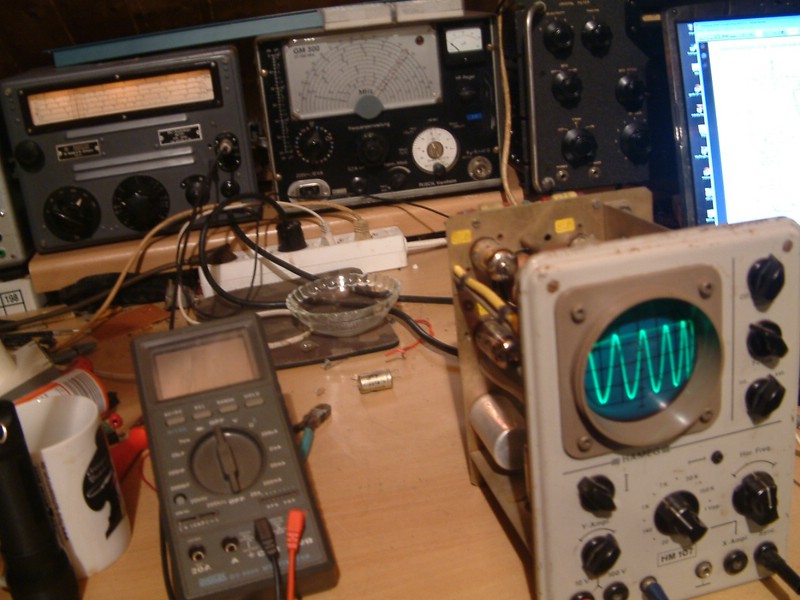

Hier: Version "mit neun Röhren"
der 4µF 550V war hinüber, eine EZ80 war durch 2 Dioden ersetzt, neue EZ80 drin, Dioden raus. am Intens + Kontrastpoti waren andere Widerstände verbaut, Spannungen stimmen wieder alle, 1x Abgleich
Anm. genial konstruiert: Wenn du einen Schraubendreher durch die 2te Massebuchse steckst kannst du den 100 Ohm Entbrummer verstellen, der sitzt genau dahinter. lG Martin
p.s. sync muß man benutzen, oder erden sonst spinnt der kleine.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
31.12.12 15:28
roehrenfreak
nicht registriert
31.12.12 15:28
roehrenfreak
nicht registriert
Re: Hameg, 107
Hi Martin,
wohlan- ich sehe der Patient ist auf dem Wege der Besserung
