Kanadier braucht Hilfe für Philips PM 3230
  •
 1 2
 1 2
06.01.24 02:18
Donny

WGF-Einsteiger

06.01.24 02:18
Donny

WGF-Einsteiger

Re: Kanadier braucht Hilfe für Philips PM 3230

Hi everyone, I am back with more pictures and questions

I managed to clean up the front panel with some alcohol. I need to modify a hex nut socket so I can remove the big collet knobs, and figure out how to remove the deeper yellow staining.

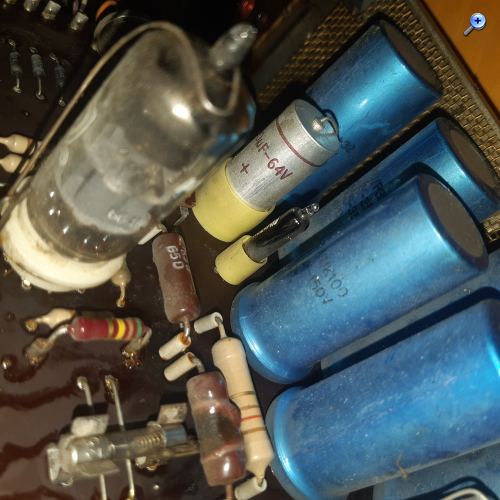

I also noticed this neon bulb that isn't working properly. I tried gently pulling and it wouldn't come out. Are these plastic sleeves sockets, like for tubes, or do I need to desolder it? I have never seen them before...

Datei-Anhänge
20240105_162010.jpg 20240105_162010.jpg (16x)

Mime-Type: image/jpeg, 1.777 kB

20240105_162418.jpg 20240105_162418.jpg (13x)

Mime-Type: image/jpeg, 1.790 kB

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
06.01.24 08:47
Martin.M

WGF-Premiumnutzer

06.01.24 08:47
Martin.M

WGF-Premiumnutzer

Re: Kanadier braucht Hilfe für Philips PM 3230

you have a fried resistor there beside the fuse.
There must be a problem what enhance the current there to destroy it.
This is mostly a defect electrolytic there.

Your next to do will be:
swap the bad resistor to a working one
check the electrolytics there for bad isolation (current while loaded)
Look again to your neon bulb when it`s done :-)

greetings
Martin

06.01.24 09:51
Debo

WGF-Premiumnutzer

06.01.24 09:51
Debo

WGF-Premiumnutzer

Re: Kanadier braucht Hilfe für Philips PM 3230

Hi Donny,

happy new year to you!
To much current is loaded on the +180V path.

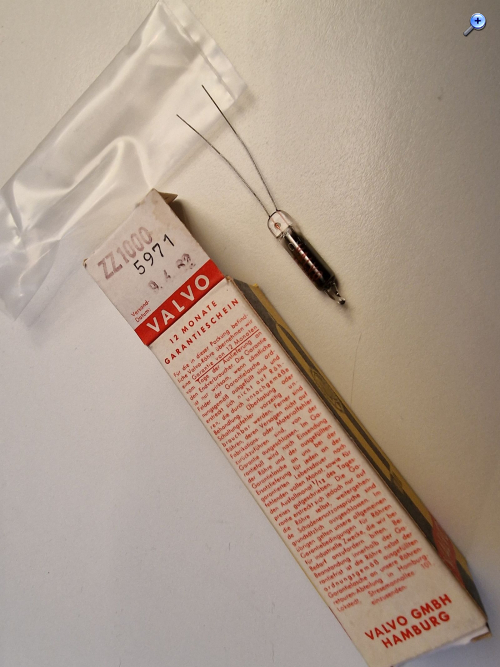

The glow stabilizer ZZ1000 is soldered in.

Regards,

Debo







Click on the pictures for sharper view!

Zuletzt bearbeitet am 06.01.24 10:02

Datei-Anhänge

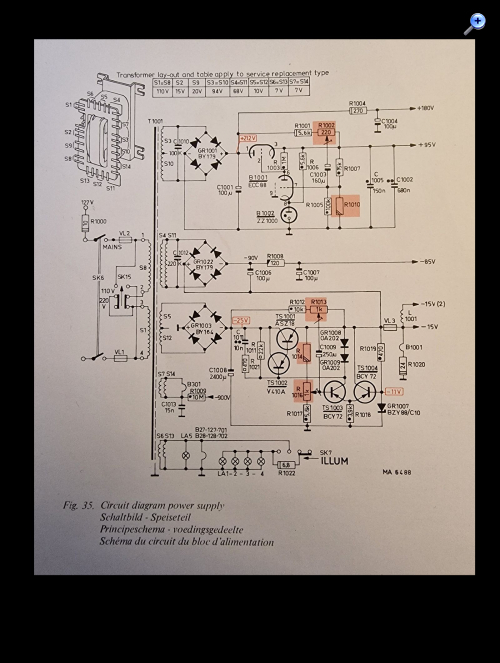

powersupply.jpg powersupply.jpg (14x)

Mime-Type: image/jpeg, 387 kB

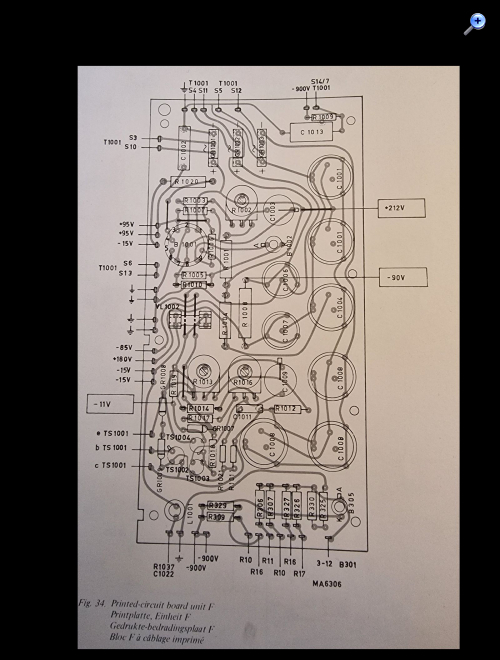

powersupply print.jpg powersupply print.jpg (12x)

Mime-Type: image/jpeg, 417 kB

ZZ1000 Valvo.jpg ZZ1000 Valvo.jpg (13x)

Mime-Type: image/jpeg, 442 kB
