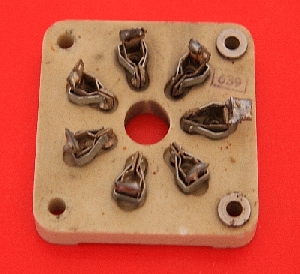

Hallo an Alle, wo wurde diese Fassung verbaut , bzw. wozu benutzt? Die Abmessungen sind 6x6x0,5 cm Material: Keramik oder Porzellan, ca. 50g sieben lötbare Kelchfedern, der ganz linke Anschluß ist dicker. Ein Stempelaufdruck 639
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

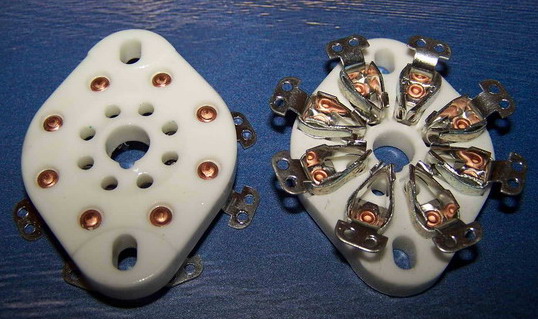

das sieht aus wie eine Fassung der GU 50. Russische Senderöhre. Gab es schon als Wehrmachtsröhre LS 50 und wurde in der DDR als SRS 552 gebaut. Einsatzgebiete in Sendern, Modulationsverstärkern und auch NF- Endstufen. Die Fassungen sind schwer zu bekommen. Falls ich falsch liege bitte korrigieren.
Hallo, nach den Unterlagen im Netz hat die LS50 acht Steckerstifte, sieht wie ein Oktalsockel aus. Senderöhre könnte ein Hinweiß sein, sehr großer und dicke Keramiksockel. Aber mit sieben Anschlüssen.
ich war ein bischen zu fix und habe mich verzählt. Sorry! Hab gerade eine GU 50 aus der Fassung gezogen. Du hast natürlich recht, es sind acht Anschlüsse bei der GU 50. Shit happens! Wenn Du mich besuchen kommst kannst Du sie dir ansehen.
Hallo MB.Radio, meine Fassung hat SIEBEN Löcher und der Innenkreis ist rund. Also keine Oktalfassung . Der Lochdurchmesser ist ca. 12mm und die Stiftdurchmesser sind ca. 5 mm. Die Lötpunkte sehen nicht über die Fassung raus und die Keramikplatte hat ein Maß von 60x60mm. LG Kabelfinder
Ok, falsch verstanden. Hier sind die Werte: Mitte Kelchfeder zu Mitte K.. sind 30mm. Der Durchmesser ist 3 mm. Der Kreis der Nieten hat einen Durchmesser von 40mm und die Nietenköpfe sind 6mm. Bei Bedarf werde ich die Daten ins Bild eintragen. Vieleicht wirds dann übersichtlicher .
