Re: Kopfhörervergleich

Hallo Zusammen

Sorry für meine späte Antwort, heute hatten mich meine Enkeltöchterchen in Beschlag genommen und es blieb mir keine Chance auszubüxen

MB-RADIO:
Daran zweifle ich auch.... Möglicherweise wurde nur die Anpassung der Impedanz an das Radio verbessert und dadurch der Gewinn.
Einmal das und außerdem fehlen Informationen, wie die Grenzempfindlichkeit ermittelt wurde.
Das Gleiche trifft allerdings auch auf die Angaben von B. Bosch zu, falls ich nichts überlesen habe.
joeberesf:
Hajo, vielleicht interessant zur Überprüfung deiner Ergebnisse.. http://theradioboard.com/rb/viewtopic.ph...81&start=75
Mein Angebot wäre... mit Deinem Messaufbau den Hörer zu überprüfen. Was meinst Du? Zuviel des Guten? Wäre mal interessant und durchaus machbar…. Allerdings ist eine Analyse im unteren pW Bereich maßgeblich vom Hörvermögen des Testenden abhängig und somit subjektiv und nie wirklich genau.
Danke für den Link
Ich war seinerzeit auch gelegentlich in dem Forum aktiv und der Faden ist mir noch dunkel in Erinnerung (mein Gott, fast 13 Jahre ist das schon wieder her).
In der Tabelle auf der Seite fast unten ist für USIC UA1611 3,66 fW- und für die Racal 27187 28,8 fW angegeben. Letzteres würde zu meinem Ergebnis in etwa passen, allerdings dort bei einem Z von rund 768 Ω, was ich nicht ganz nachvollziehen kann. Aber vielleicht versteckt sich in meinem Test oben auch ein grundsätzlicher methodischer oder mathematischer Fehler oder beides. Zum nochmaligen Überprüfen bin ich leider heute nicht gekommen, wird aber demnächst nachgeholt.

Jörg, Dein Vertrauen ehrt mich und zuviel des Guten ist es gewiß nicht. Es wäre auch für mich einmal interessant selbst zu sehen (bzw zu hören), wie sich solche sensiblen Systeme im Vergleich mit den übrigen vorhandenen Hörern verhalten. Allerdings bin ich nichts weniger als ein FA-Profi und daß es sich dabei um rein subjektive Vergleiche handelt, ist natürlich klar. Falls Du sie mir also für einen Test überlassen möchtest, würde ich mich freuen und sende Dir meine Adresse per PN.

Gruß in die Runde
Hajo

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
08.02.22 15:13
joeberesf

WGF-Premiumnutzer

08.02.22 15:13
joeberesf

WGF-Premiumnutzer

Re: Kopfhörervergleich

Hallo Hajo,

Hajo:
In der Tabelle auf der Seite fast unten ist für USIC UA1611 3,66 fW- und für die Racal 27187 28,8 fW angegeben. Letzteres würde zu meinem Ergebnis in etwa passen, allerdings dort bei einem Z von rund 768 Ω, was ich nicht ganz nachvollziehen kann. .....

Ich glaube das die im Thread getesteten Hörerkapseln in Reihe geschaltet waren und eine gewisse Streuung (durch Messaufbau etc.) in ihrer Impedanz aufweisen. Also das Z von 768 Ohm könnte aus meiner Sicht noch so ungefähr hinhauen. Der Gleichstromwiderstand wird in Brösels Tabelle allerdings mit 412 Ohm angegeben. Das verstehe ich nicht. Bei der vermuteten Reihenschaltung der Racal 27187- Kapseln müssten so etwa 100-110 Ohm stehen. Auf Seite 8 schreibt Georg ja auch 50Ohm und die Z= 300Ohm pro Kapsel werden ebenfalls erwähnt. Naja egal... in jedem Fall ist bei den SP- Freaks eine Reihenschaltung bevorzugt. Das liegt u.a. auch an den eingesetzten Übertragern. Mit einem Z von z.B. 100k : 500 Ohm lassen sich ja durch Kombination mehrerer Übertrager sehr gute Werte erreichen.

Hajo:
Jörg, Dein Vertrauen ehrt mich und zuviel des Guten ist es gewiß nicht. Es wäre auch für mich einmal interessant selbst zu sehen (bzw zu hören), wie sich solche sensiblen Systeme im Vergleich mit den übrigen vorhandenen Hörern verhalten.

Dann machen wir das so. Ich sende Dir auch noch zwei Calrad Übertrager 45-700 und zum Western- Electric noch meinen Racal in Serienschaltung. Bevor die dunkle Jahreszeit endet... könntest Du dann auch nochmal am großen Rahmen testen und mit Deinem Aufbau vergleichen. ... gefällt mir. Schreib' Dir dann über PM.

VG
Jörg

Zuletzt bearbeitet am 08.02.22 15:15

08.02.22 21:19
Hajo

WGF-Nutzer Stufe 3

08.02.22 21:19
Hajo

WGF-Nutzer Stufe 3

Re: Kopfhörervergleich

joeberesf:
Ich glaube das die im Thread getesteten Hörerkapseln in Reihe geschaltet waren...
Der Gleichstromwiderstand wird in Brösels Tabelle allerdings mit 412 Ohm angegeben. Das verstehe ich nicht. Bei der vermuteten Reihenschaltung der Racal 27187- Kapseln müssten so etwa 100-110 Ohm stehen.
Ich sende Dir auch noch zwei Calrad Übertrager 45-700 und zum Western- Electric noch meinen Racal in Serienschaltung. Bevor die dunkle Jahreszeit endet... könntest Du dann auch nochmal am großen Rahmen testen und mit Deinem Aufbau vergleichen.
Hallo Jörg und die Runde
Jetzt, wo Du es schreibst, lese ich es auch - klar, die Hörer waren in Serie geschaltet - oh mann, mein altes Hirn
Parallelgeschaltet messe ich 26Ω, 50Ω pro Kapsel sollte also etwa stimmen.
Die Übertrager benötige ich nicht unbedingt, habe einen 53.48 von Reinhöfer hier und auch einen Bogen T725. Anpassung sollte damit kein Problem sein.
Für den Grenzempfindlichkeitstest ist keine weitere Anpassung nötig, da dem Hörer 1Ω parallel geschaltet ist. Meinen Racal Hörer kann ich leicht auf Serie umlöten, Du kannst also auch die Kapseln wohlbehütet zu Hause lassen und mußt nicht die Sendung unnötig belasten.

Habe nochmals einen Test mit den Racal Kapseln gemacht, um die schon ermittelten Werte zu überprüfen. Zu dem Zweck habe ich die Kurve für die Impedanz per Messung mit Hilfe der bekannten Schaltung und die graphische Darstellung im Diagramm in LibreOffice Calc erstellt.

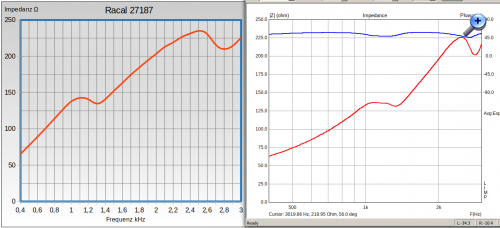

Wie man rechts sehen kann, stimmt die Software nicht ganz mit den gerechneten Werten (links) überein aber halbwegs paßt es. Leider läßt sich die Abszisse in der Software nicht auf linear umstellen, was den Vergleich etwas erschwert.

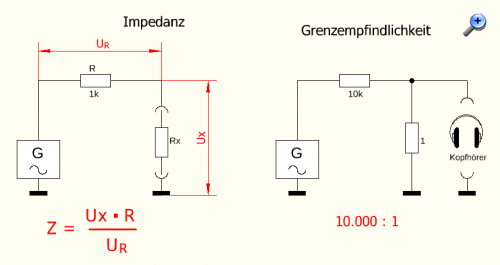

Den Spannungsteiler zum Prüfen der Grenzempfindlichkeit habe ich noch um den Faktor 10 auf 10.000 : 1 vergrößert. Anbei nochmals die beiden Testschaltungen der Vollständigkeit halber.
