da sich die Rateaktivität nun ein wenig verschoben hat, werde ich mein zu Anfang dieses Threads gestelltes Rätsel auflösen:
Es ist "ein Zeilentransformator". Diese ungewöhnliche Bauform war in einem Grundig S/W-Fernseher von etwa 1955 zu finden. Der Clip gehört auf die Hochspannungsgleichrichterröhre DY80. Als Zeilenendröhren wurden eine PL81 und eine PY80 (od. 81?) verwendet, die Bildröhre war eine MW43-69 mit 70° Ablenkwinkel, magnetischer Focussierung und 14 Kilovolt Beschleunigungsspannung.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

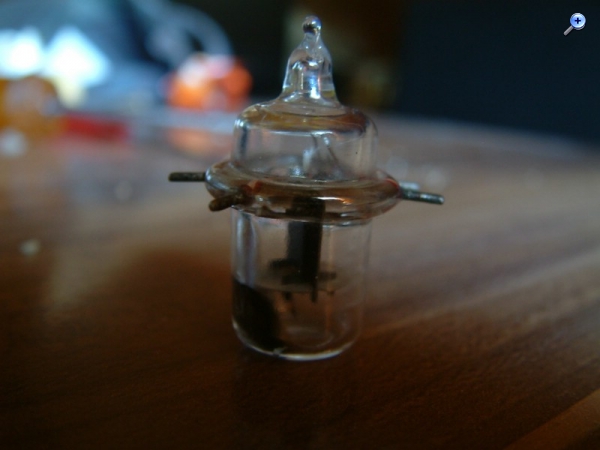

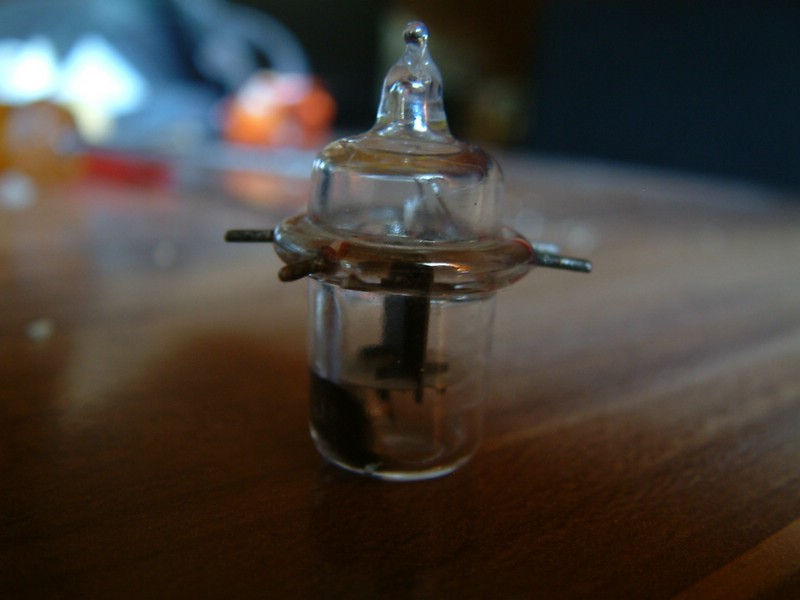

Sieht wie eine Eichelröhre, Acornröhre aus. Wurde für hohe Frequenzen UKW > eingesetzt. Die Weiterentwicklung führte unter anderen zu Scheibenröhren. Auch Novalröhren wurden im inneren ähnlich augebaut wie diePC86, PC88 für den Bereich bis 900MHz.
