Re: Lautsprecherbetrieb bei kleiner Anodenspannung von 12V
Hallo zusammen,

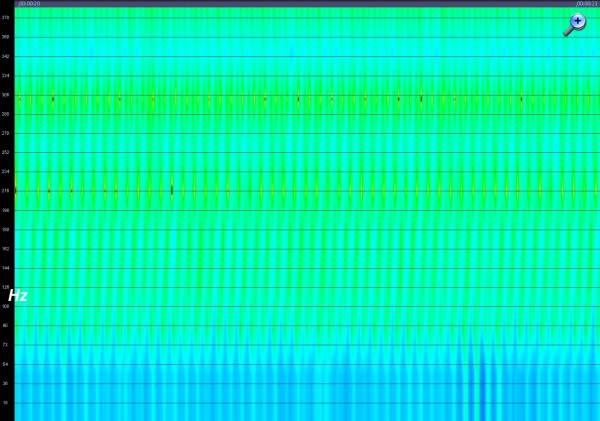

habe mir die mp3 in meiner Audio-Software angeschaut - ist ein 50 Hz Brumm mit den stärksten (lautesten) Oberwellen bei c. 350 Hz.
Grüße Fitzcarraldo
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Lautsprecherbetrieb bei kleiner Anodenspannung von 12V
Hallo
....also die Schaltung brummt nur noch in einem für mich erträglichen Maß.
Meine Maßnahmen waren:
Die 10cm ungeschirmte Leitung zum Eingangspoti wurde durch eine Geschirmte Leitung ersetzt. Alle Masseleitungen an der Röhre wurde so kurz wie möglich gehalten und zentral zusammengeführt. Alle Widerstände und Kondensatoren wurden so kurz wie möglich an die Anschlusse der Röhre gelötet und mit dem Massepunkt verbunden. Mein Netzteil ist ein Voltcraft Labornetzteil 0-30V/1,5A, das Oszilloskop zeigte keine Brummspannung.
@roehrenfreak: Siebung der Anodenspannung, könntest Du mir ein Siebglied vorschlagen??

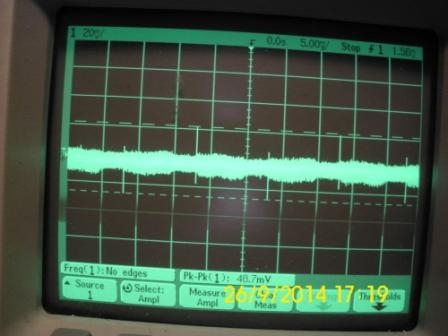

Das Ausgangssignal sieht jetzt so aus:

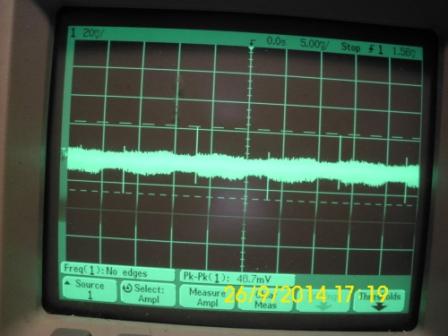

Allerdings sind dort 50Hz Nadelimpulse zu sehen...woher....keine Ahnung.....
Re: Lautsprecherbetrieb bei kleiner Anodenspannung von 12V
Hallo Matu,
es könnte auch sein, daß die Schaltung schwingt. Lege mal direkt am Gitter1 des L-Systems einen 1k Widerstand und parallel zur Primärseite des NF-Trafos einen 500 oder 1000 pF Kondensator.
Sind die Nadelimpulse auch da, wenn das Poti auf Null steht?
Re: Lautsprecherbetrieb bei kleiner Anodenspannung von 12V
Hallo

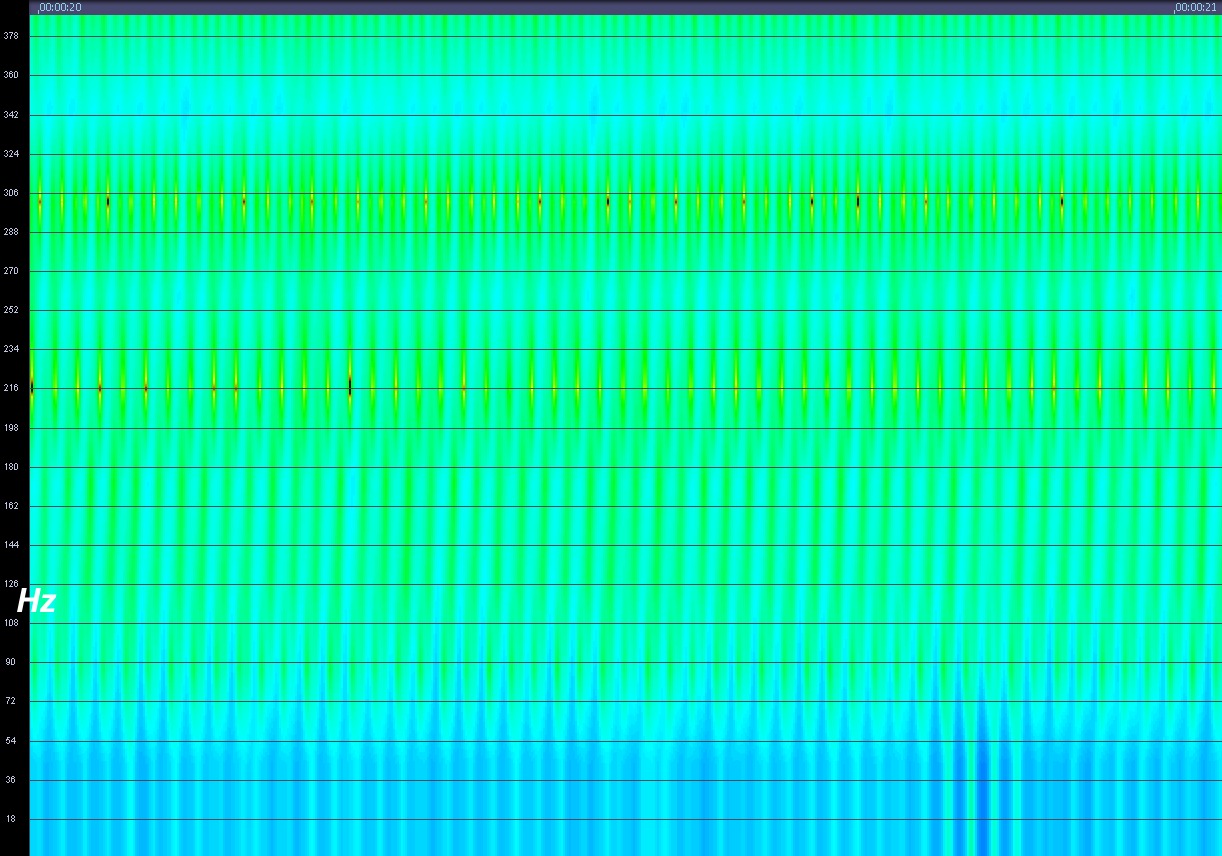

....so ich denke ich bin mit der Qualität zufrieden. Mit einfachen 16Ohm Ohrstöpseln ist das Brummen nicht zu hören, mit meinem 400Ohm Universum Kopfhörer ist es zu hören, wird allerdings vom Rauschen des Empfängers überdeckt. Über den Line-In ist es auch noch zu hören aber kein Vergleich zu ersten Aufnahme.
Ich bin jedenfalls zufrieden....
Mit einer Gegentaktendstufe geht es hier bestimmt weiter.

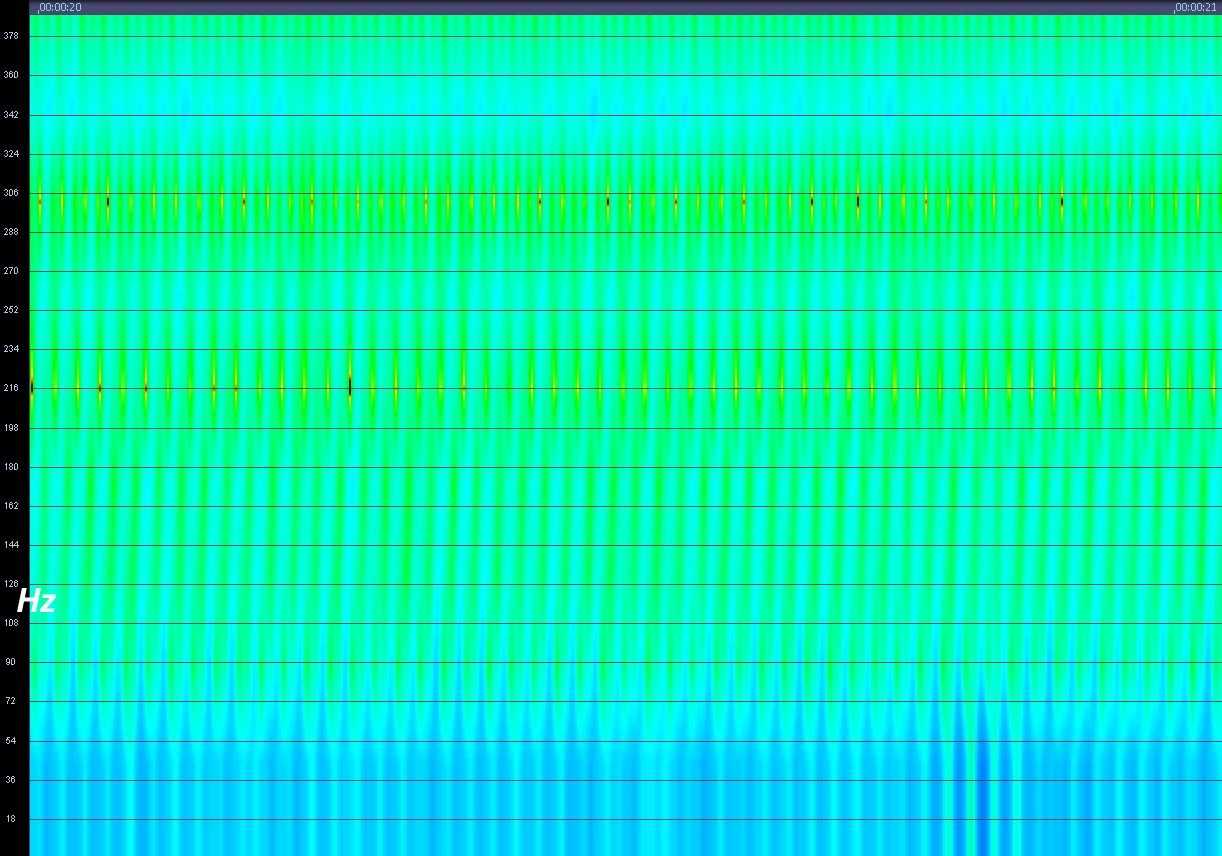

Hier das Tondokument:
Matu
26.09.14 19:22
roehrenfreak
nicht registriert
26.09.14 19:22
roehrenfreak
nicht registriert
Re: Lautsprecherbetrieb bei kleiner Anodenspannung von 12V
Hallo Matu,

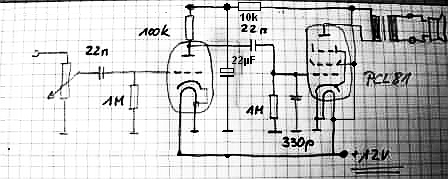

vielleicht versuchst Du ja noch folgende kleine Änderung (Siebung der Anodenspannung für die Triode):
Anmelden
.......ich mache alles was helfen kann....
