Auch die Verbindungen vom Wellenbereichschalter und des Drehkos habe 2 x kontrolliert. Die Miniaturspulen, die aussehen wie Widerstände, ebenfalls kontrolliert. Bin ja selbst Elektroniker, am Aufbau sollte es nicht liegen, hoffe ich.
Habe aber außer der 1T4 keine Ersatzröhren und wenn ich die beschaffe, kommt mich ein weiterer Bausatz günstiger, falls es an eine der Röhren liegt. Da die Lautstärke aber gewaltig ist, schließe ich die Endstufe PCL86 schon mal aus. Die 1T4 als HF Verstärker kann ich ebenfalls ausschließen, da ich diese über 10x als Neuware habe.
viele Grüße
Rolf
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Zitieren:Habe aber außer der 1T4 keine Ersatzröhren und wenn ich die beschaffe, kommt mich ein weiterer Bausatz günstiger, falls es an eine der Röhren liegt.
Zu welchen verdammt guten Konditionen beziehst du die Bausätze Die P Röhren sind doch Pfennigkram...
Hast Du Zugang zu einem Messsender und Oszi oder diese gar selbst? Dann könntest Du per Signaleinspeisung ab HF-Vorstufe bis zum ZF-Ausgang nach hinten die Wirkung und richtige Funktion der HF-Stufen kontrollieren. Wenn die AM-Bereichsspulen wie Widerstände aussehen, dann vermute ich, ohne diese zu kennen, dass deren "Güte" evtl. auch nicht so optimal ist.
Vieleicht gibt es hier oder jemanden in Deinem Bekanntenkreis, der Dir da direkt oder leihweise aushelfen könnte? Die LC-Filter müssen natürlich mit dem 455KHZ-Keramikfilter übereinstimmen. Ist dieser auch selbst okay? Zur Probe kann man dessen Ein-und Ausgang mal mit einem C von ca. 20nF überbrücken und schauen ob dann die Leistung, natürlich zu Lasten der Selektivität zunimmt. Versuch macht kluch...
Das überbrücken des Filters mit 20 nF hat genau nichts gebracht.
Dem gerät mangelt es übrigens nicht an Lautstätke Beim langsamen drehen des Drehkos brummt es oder es rauscht auf allen vier Bereichen. Brummen und rauschen je nach Drehkostellung. Vereinzelt ist in weiter Ferne in dem brummen bzw. rauschen ein Sender sehr leise zu hören.
Habe nun zwar über das wochenende ein Oszi da, aber mit den Röhren kenne ich mich nicht wirklich aus. Müsste mir es die Messpunkte googeln.

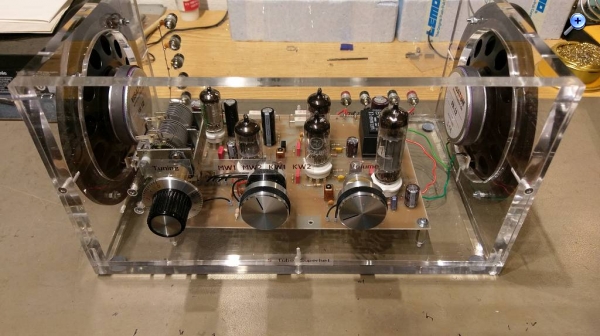

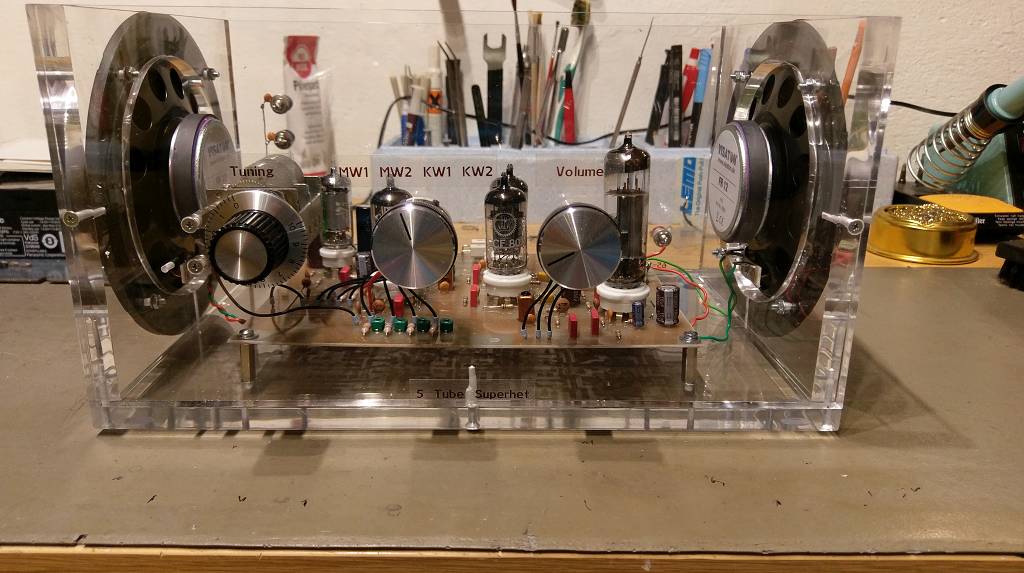

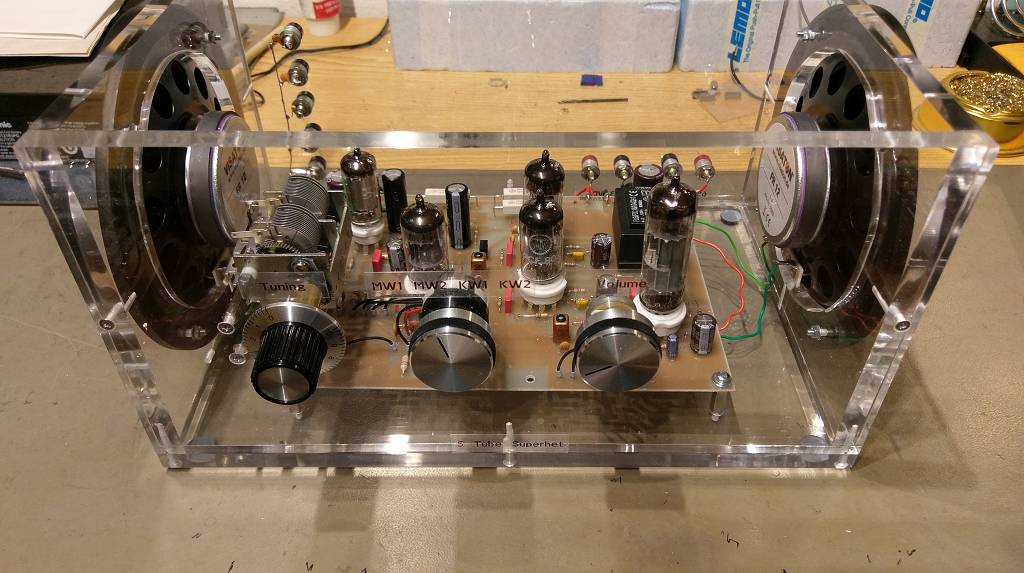

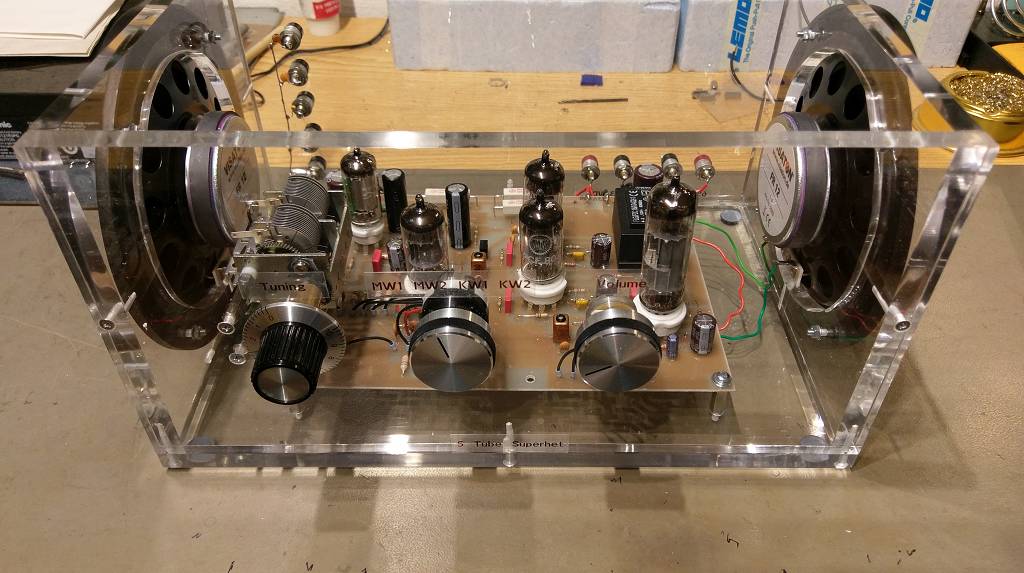

Ich habe mittlerweile einen zweiten Bausatz geordert und beide am laufen. Einen der beiden habe ich ein Gehäuse spendiert. Nun ja fertig ist es noch nicht...
