Das Konzept ist uralt, finde ich aber super. VFO von 5-5,5MHz dann empfängt man mit nur einem Seitenbandquarz auf 80m das LSB und auf 20m das USB. Wichtig sind dann die Eingangsbandfilter.
Für den VFO hab ich im Internet eine Schaltung mit einer Miniaturröhre gefunden, ist stabieler als ein Transistor VFO. ich habs mit einer 1SH24b versucht, das funktioniert sehr gut braucht aber eine etwas höhere Anodenspannung. Die Schaltung im Netz (http://g4oep.atspace.com/xfy/xfy.htm) benutzt eine andere Röhre die mit weniger Spannung auskommt.
Ich selber bin im Moment dabei soetwas mit Russenrören zu verwirklichen.
Karl
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

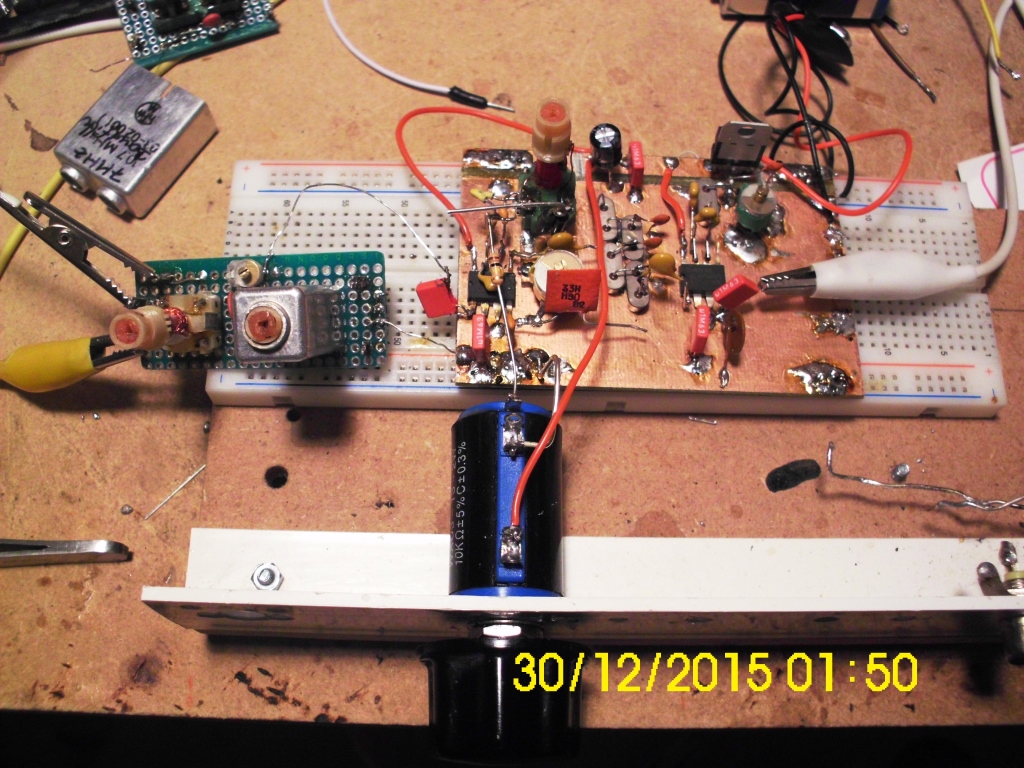

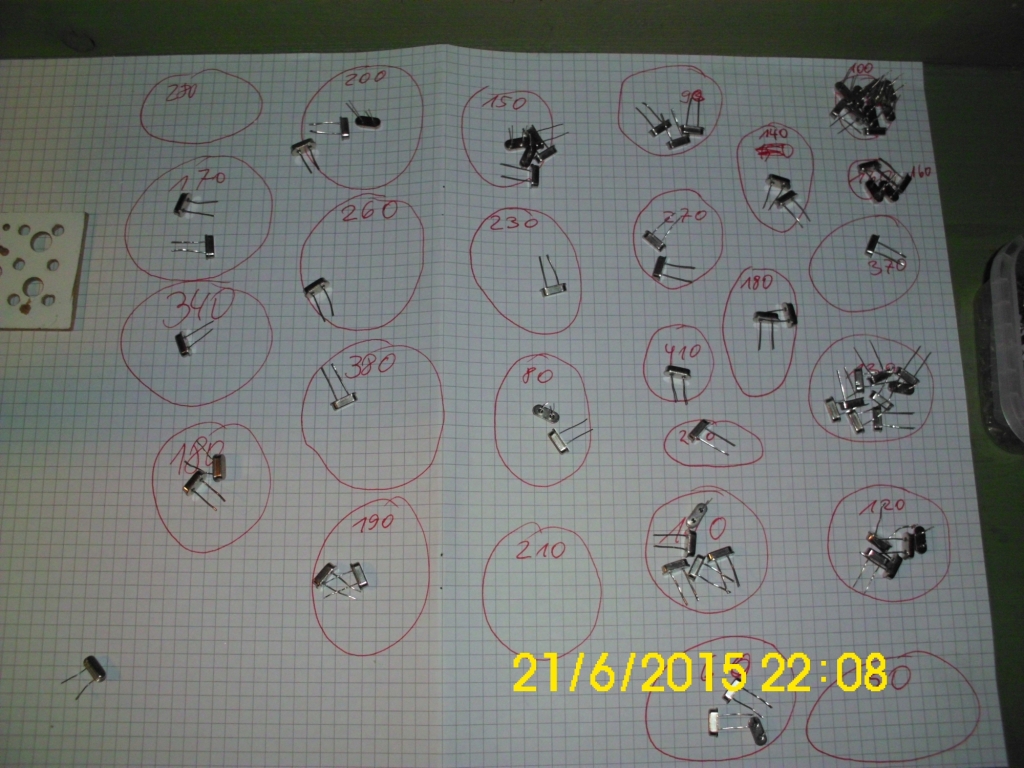

....in den Weihnachtsferien war Basteln angesagt....mit meinem Sohn habe ich endlich den 80m/20m Empfänger mit einer 9MHz ZF fertig bekommen. Ich habe noch ein paar Probleme mit dem richtigen Seitenband bzw der VFO Abstimmung aber prinzipiell funktioniert das Teil recht gut.
...da ja mit SAQ an Weihnachten nichts wird... hab ich mal am Superhet gebastelt.....
Raus gekommen ist ein Einfachsuper mit 2 x LA1185 (TA7358) mit einfachen Keramikfiltern aufgebaut. Das besondere ist dass ich alles an Verstärkung genutzt habe was die Schaltkreise bieten.
....es gibt also Unterschiede zu den im Netz zu findenden Schaltungen.....

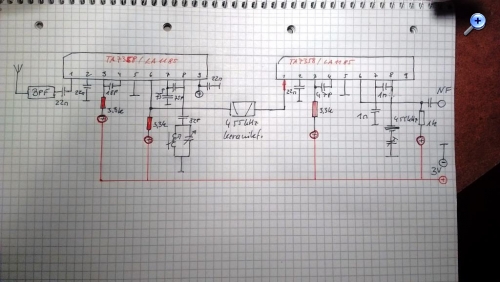

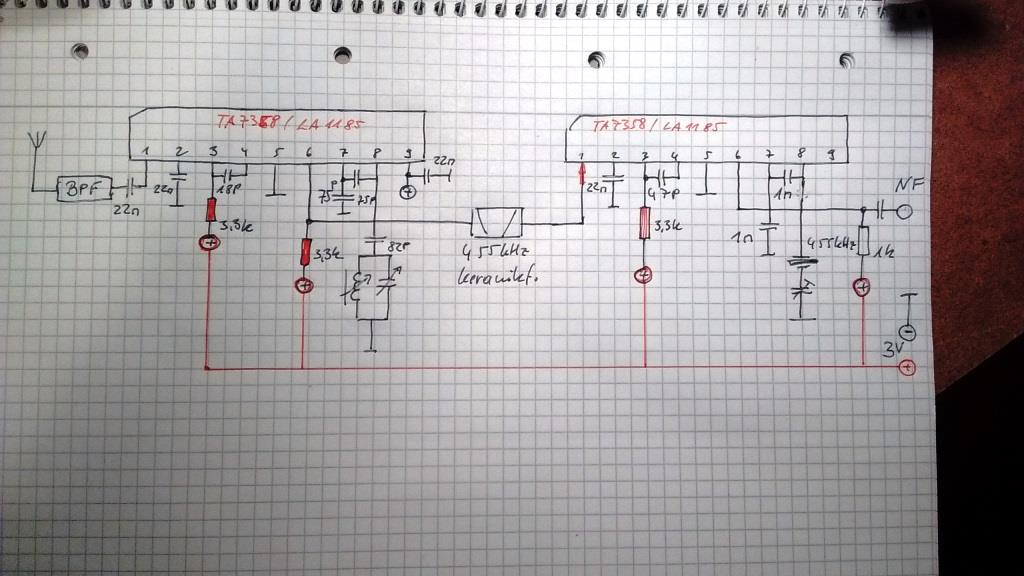

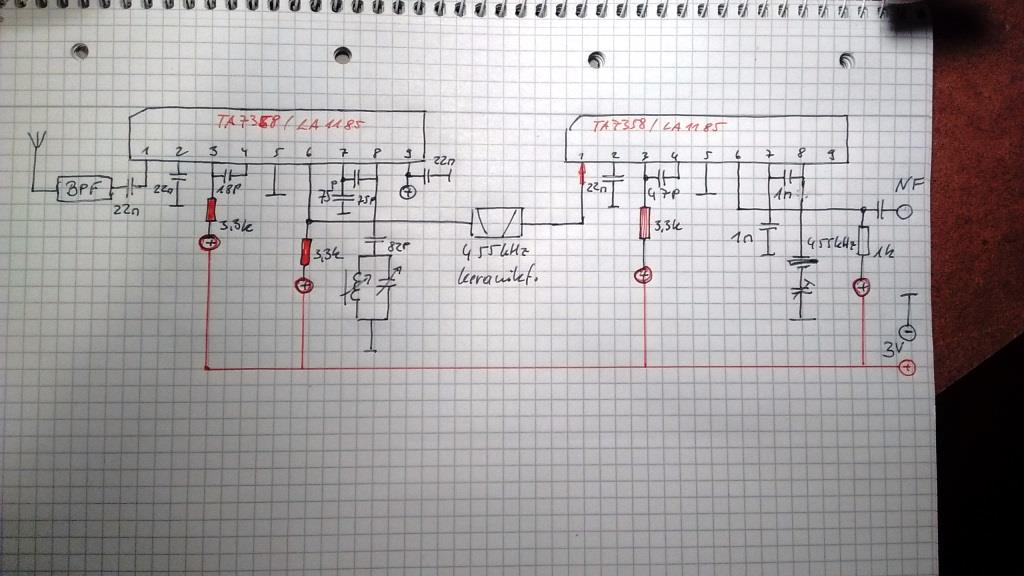

Die Schaltung:
...den HF Verstärker des 2. IC's habe ich z. B. als ZF-Verstärker genutzt....
