 Re: SB 401

hallo von der Baustelle.

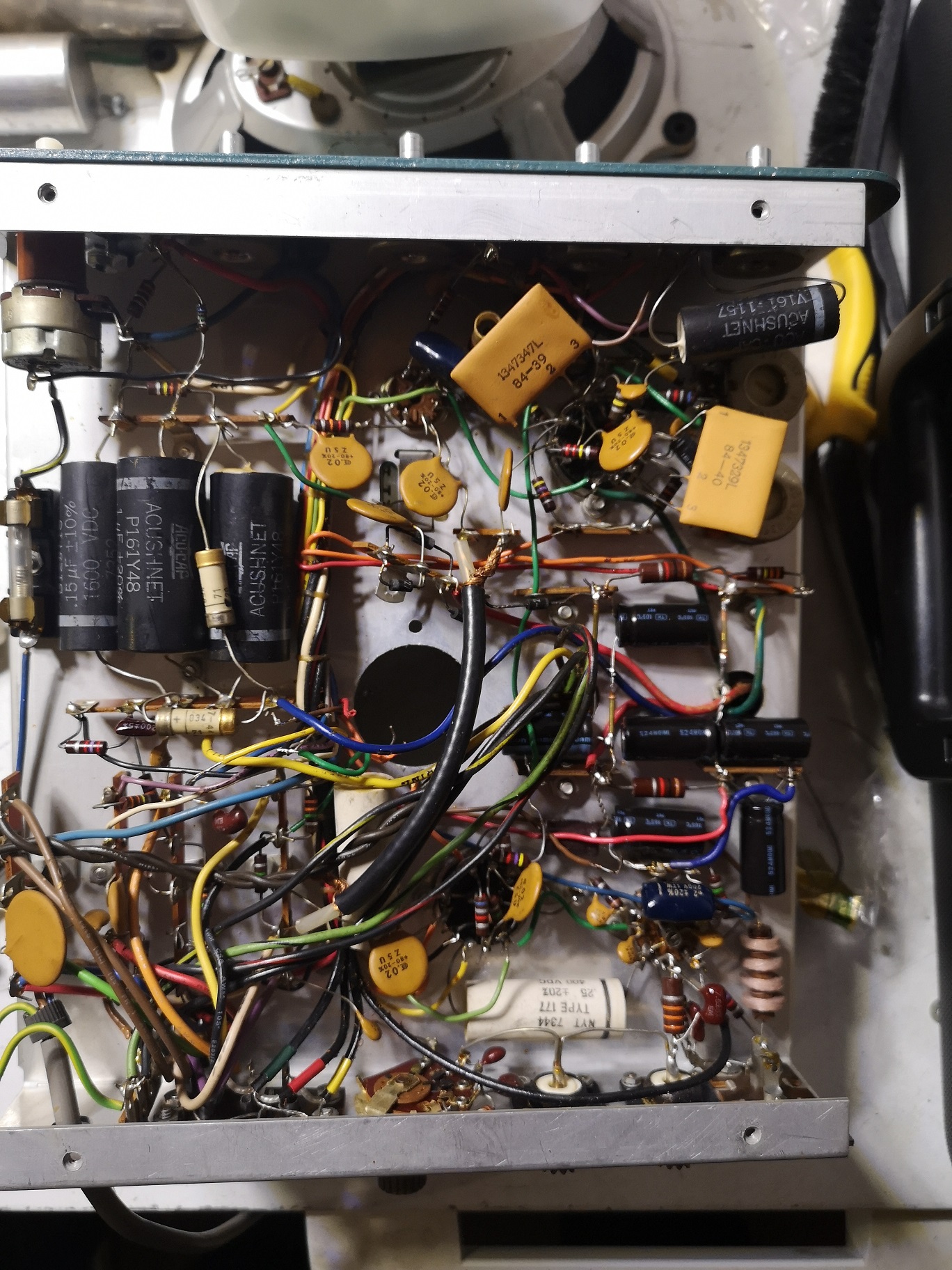

Elkodurcheinander im SB-610, zwei fehlen noch..



lG Martin

Datei-Anhänge
610-19.jpg 610-19.jpg (146x)

Mime-Type: image/jpeg, 780 kB
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
31.12.21 18:03
Martin.M

WGF-Premium-Nutzer
31.12.21 18:03
Martin.M

WGF-Premium-Nutzer

 Re: SB 401

hier gibts einen Beitrag über gute Kontakte.

Eine Durchgangsmessung von Netzteilausgang +720V nach Anode Senderöhre.
Erwartet wird Durchgang.

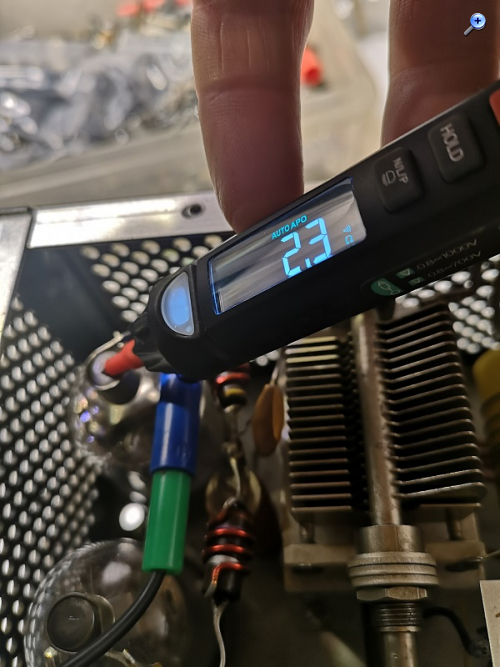

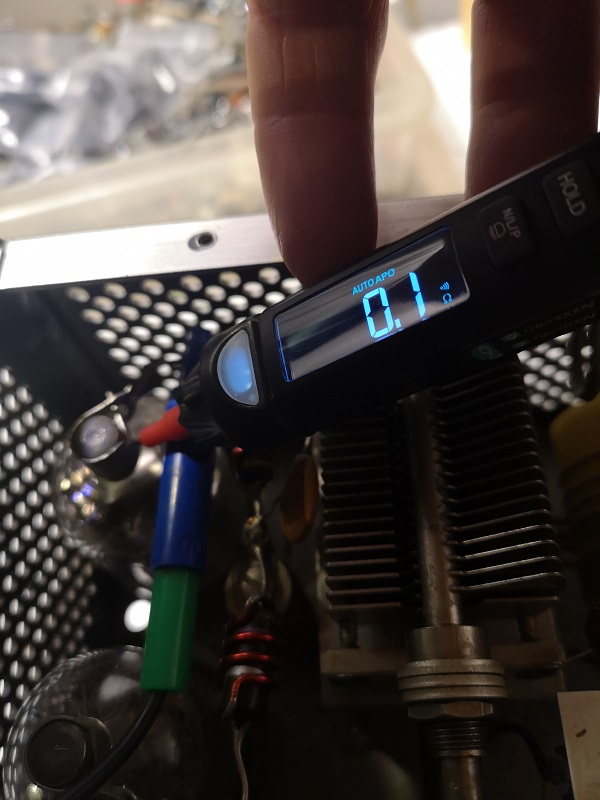

Röhre 1, Clip:

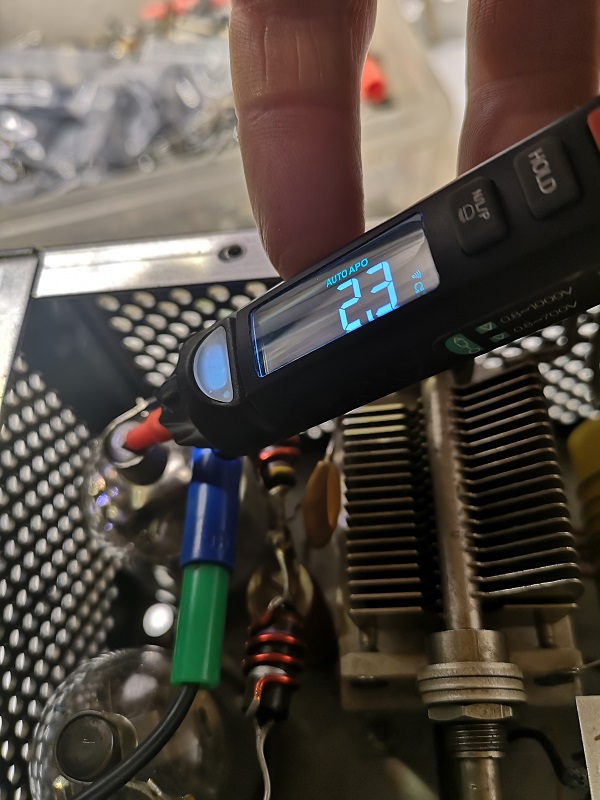

Röhre1, Anode:

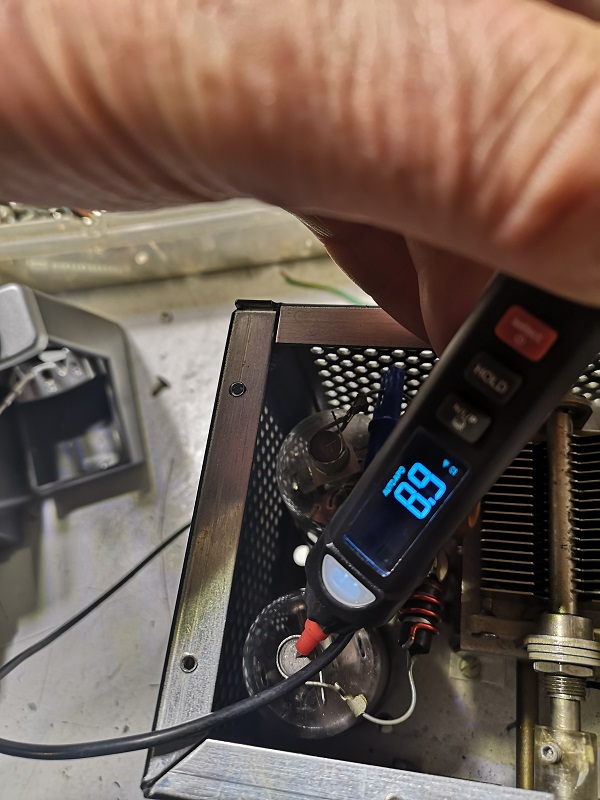

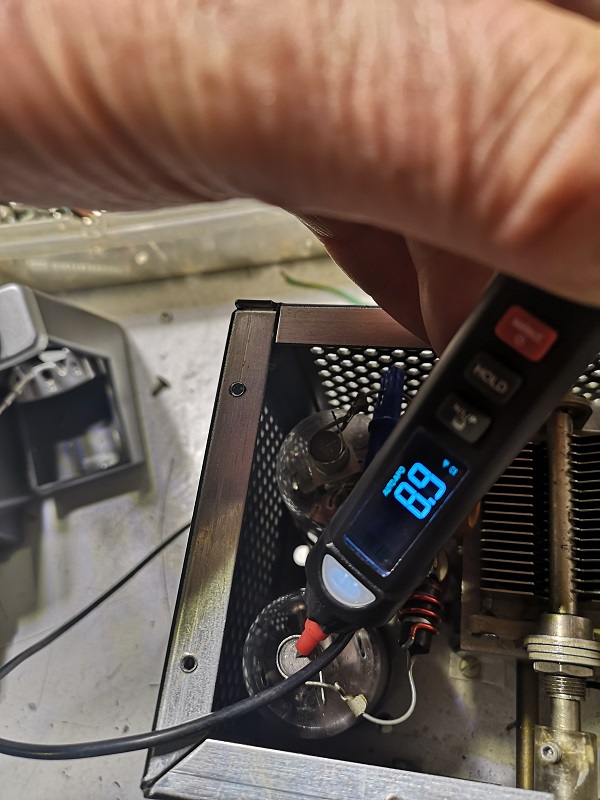

Röhre 2, Clip:

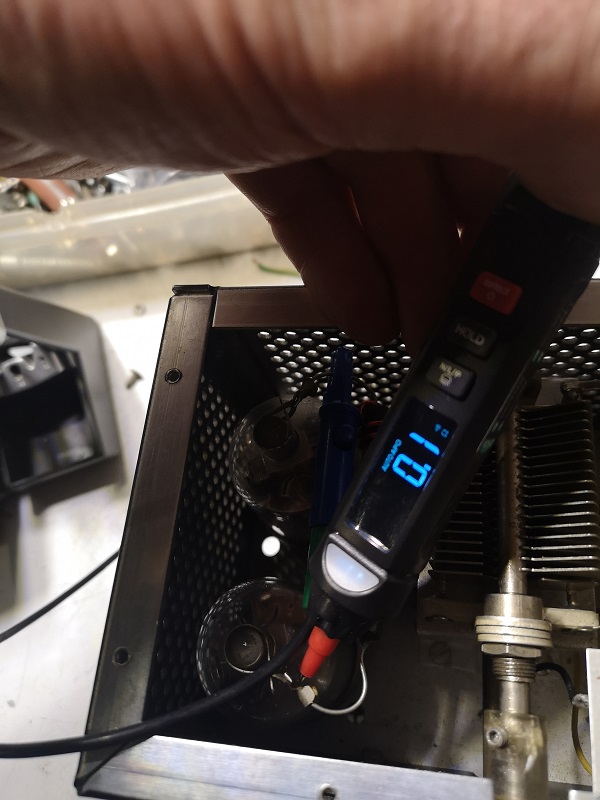

Röhre 2, Anode:



behoben wurde das Malörchen durch Polieren der Clips und der Anodenanschlüsse.

lG Martin
