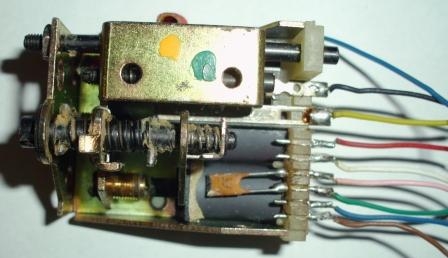

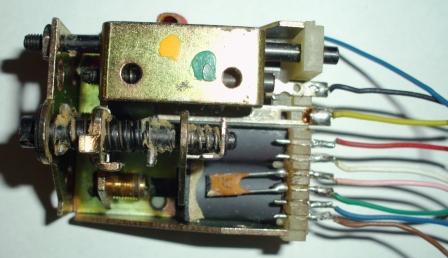

das ist eine Tauchkernabstimmung für AM, vermutlich ein Autoradio. Kam häufig vor bei Blaupunkt. Du findest eine Empfangs- und eine Oszillatorspule, beide werden durchgestimmt indem Ferritstäbe bzw. Kerne in die Spulen rein- bzw. rausgefahren werden. Beim Reinfahren nimmt die Freqenz ab. Das Verfahren spart den sperrigen Drehkondensator ein.
