Re: Das nervt mich schon seit 1964 !

hallo Rainer,
ich vermute hier malwieder den deutschen Vorschriftendschungel bezüglich der elektrischen Sicherheit.
Wenn du hierzulande ein DMM verkaufen willst dass bis 600V messen darf müssen deine Prüfspitzen dafür zulässig sein.
Genau da wird der Hase im Pfeffer liegen was andere Sachen anbelangt, Klepse sind sogut wie immer niedriger klassifiziert und Krokos nein das geht jawohl garnicht
Es ist aber ausdrücklich erlaubt diese Sachen separat zu verkaufen (Messkabel-Set), weil da liegt ja kein DMM bei also ist auch nichts gefährlich.
So findet sich im aktuellen Messkabel-Set aus China u.a. 2x Mikrokleps mit Kurzkabel und Kabelbuchse die genau auf diese 2mm Spitzen passt .. und 2 Krodos die direkt auf die Spitzen passen hats da auch.
lG Martin

Zuletzt bearbeitet am 03.05.23 17:44

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
03.05.23 18:55
regency

WGF-Premiumnutzer

03.05.23 18:55
regency

WGF-Premiumnutzer

Re: Das nervt mich schon seit 1964 !

Hallo Martin,
auf der von mir gezeigten Kroko-Klemme steht CAT II 1 kV, CAT III 600 V, 10 Ampere, CE-Kennzeichen.
VG
Jan (regency)

04.05.23 08:04
HB9

WGF-Premiumnutzer

04.05.23 08:04
HB9

WGF-Premiumnutzer

Re: Das nervt mich schon seit 1964 !

Hallo zusammen,

bei einem Stromzangen-Multimeter gab es tatsächlich nicht nur die Messkabel mit den Spitzen, sondern auch noch dazu passende, auf die Spitzen schraubbare Krokodilklemmen. Das ist sehr praktisch, und da die andere Seite normale 4mm-Bananenbuchsen sind, kann man diese Kabel auch an den anderen Multimetern verwenden. Auch die Qualität stimmt, was nach meiner Erfahrung eher selten ist.

Wegen den Vorschriften: Es gibt Krokodilklemmen mit allen Gütesiegeln, welche für Multimeter nötig sind, wie Jan schon bemerkt hat. Bei meiner 100:1-Oszi-Sonde von Rohde&Schwarz waren auch solche dabei (mit 4mm-Bananenbuchsen für die Messkabel). Diese sind nicht nur ausreichend isoliert, sondern auch der Griff ist so gestaltet, dass man beim Anklemmen immer ausreichend Abstand zwischen Messobjekt und Finger hat. Diese Klemmen dürften aber nicht billig sein...

Gruss HB9

06.05.23 06:49
Martin.M

WGF-Premiumnutzer

06.05.23 06:49
Martin.M

WGF-Premiumnutzer

Re: Das nervt mich schon seit 1964 !

hallo zusammen
ich halt mich da etwas zurück weil ich es nicht gelernt habe, äußere aber insofern Bedenken dass hier von der 4mm Bananenbuchse die Rede ist, also das was jedes ältere Multimeter hat. Und dass diese ihre Prüfungen bestanden und zertifiziert wurden steht auch außer Frage.
Allerdings hat VDE keinen Bestandsschutz bei Updates. Versucht doch heute mal ein DMM zu kaufen mit der guten alten Bananenbuchse... die wurde nämlich abgeschafft, es gibt jetzt nurnoch diese Teile mit Isolierrohr am Stecker. Das könnte man so interpretieren: normale alte Bananenstecker sind nichtmehr zulässig, und irgendwo ist zu lesen wenn doch, dann ist alles abgelastet auf <60V, das gilt auch für die handelsüblichen Klepse.

Zweifelsohne gut für Voltmeter die höhere Spannungen dürfen müßten dann Teile sein die diese neumodische Kragenbanane haben, das gilt auch für die Kabel, Stecker und Klepse, Krokos usw. Da möge sich aber ein Sachkundiger zu äußern, mein Beitrag hier ist ohne Gewehr :-)

lG Martin

06.05.23 09:25
WalterBar

WGF-Premiumnutzer

06.05.23 09:25
WalterBar

WGF-Premiumnutzer

Re: Das nervt mich schon seit 1964 !

Martin.M:

... müßten dann Teile sein die diese neumodische Kragenbanane haben, ...


Hallo zusammen,

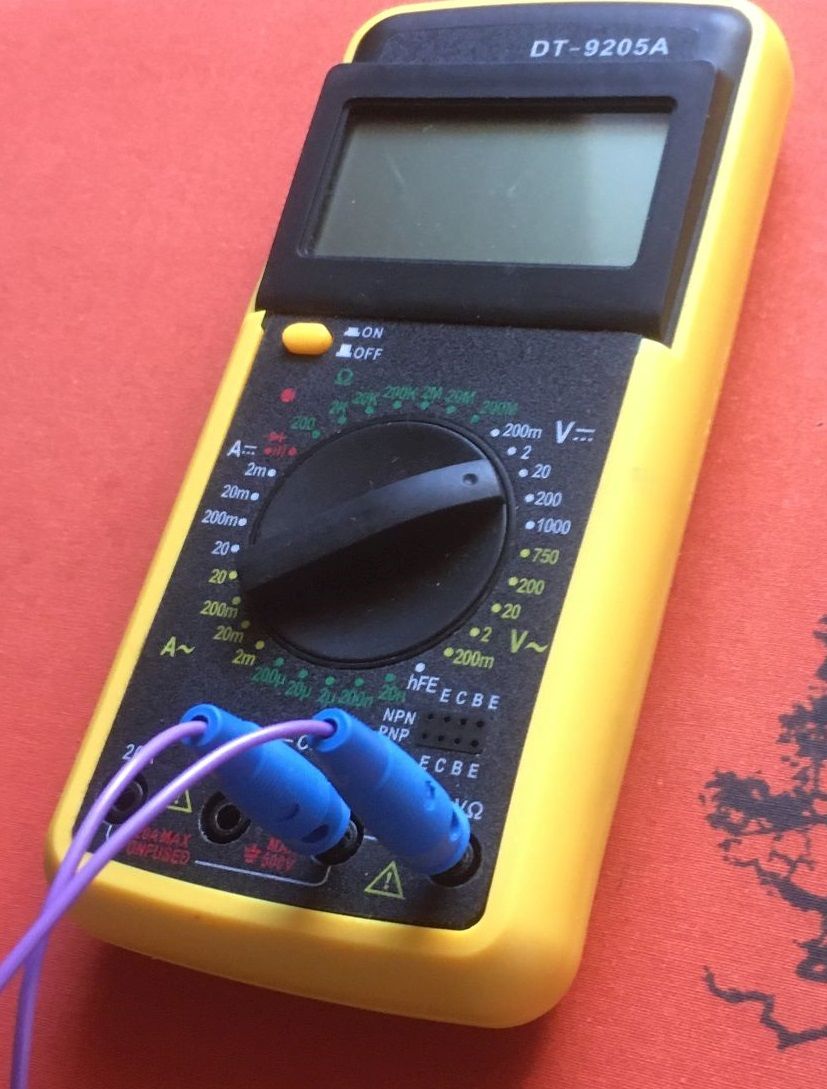

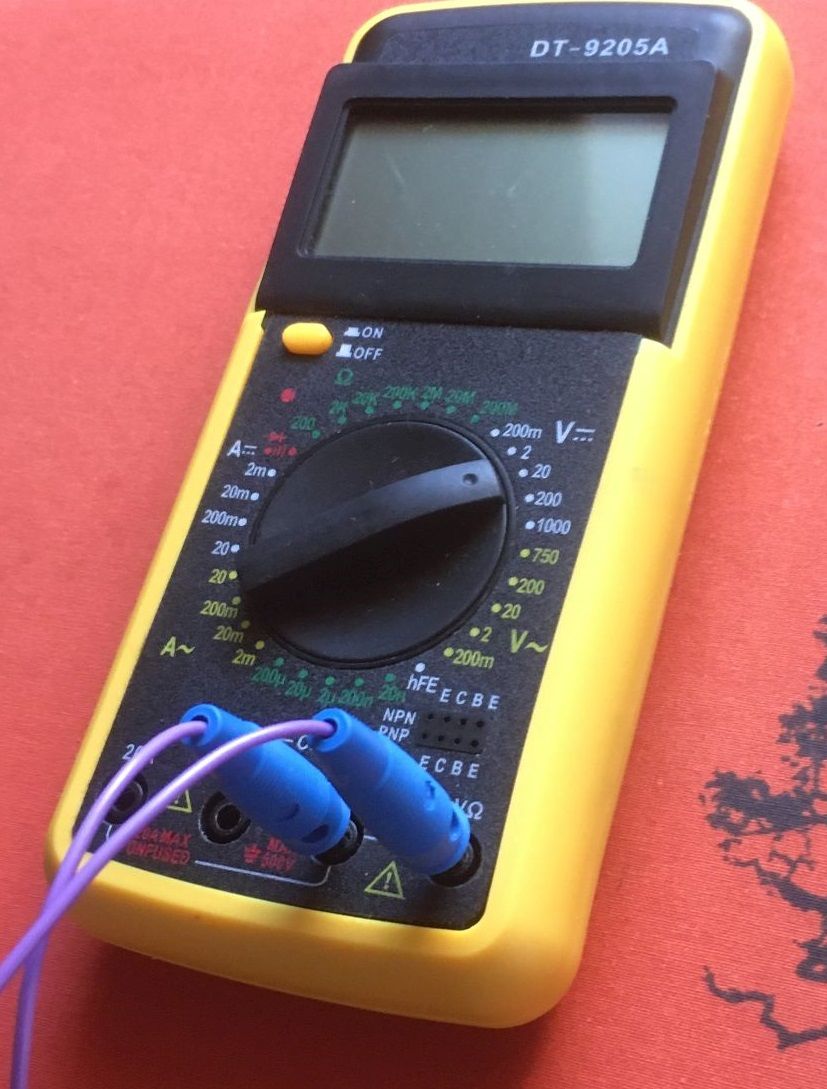

in meinen "Alltagschinesen" mit durchaus vernünftiger Genauigkeit passen die Büschel-
und Bananenstecker gut hinein. Ein Abschiessen dieser Geräte ist auch kein Problem,
denn es gibt für 10 Euro Nachschub auf dem polnischen Flohmarkt.

Nur für genaue Strommessungen bevorzuge ich ein tschechisches Drehspul-Laborgerät
der Klasse 0,2%.



Gruss
Walter

Zuletzt bearbeitet am 06.05.23 10:12

Datei-Anhänge
Alltagschinese.jpg Alltagschinese.jpg (57x)

Mime-Type: image/jpeg, 119 kB

06.05.23 12:37
Martin.M

WGF-Premiumnutzer

06.05.23 12:37
Martin.M

WGF-Premiumnutzer

Re: Das nervt mich schon seit 1964 !

ich hab noch keine Krokoklemmen mit der neuen Buchse gesehen, dafür hat die Anzahl an Kabeln mit fest montiertem Kroko stark zugenommen.
lG Martin

06.05.23 23:19
Debo

WGF-Premiumnutzer

06.05.23 23:19
Debo

WGF-Premiumnutzer

Re: Das nervt mich schon seit 1964 !

Hallo Martin,

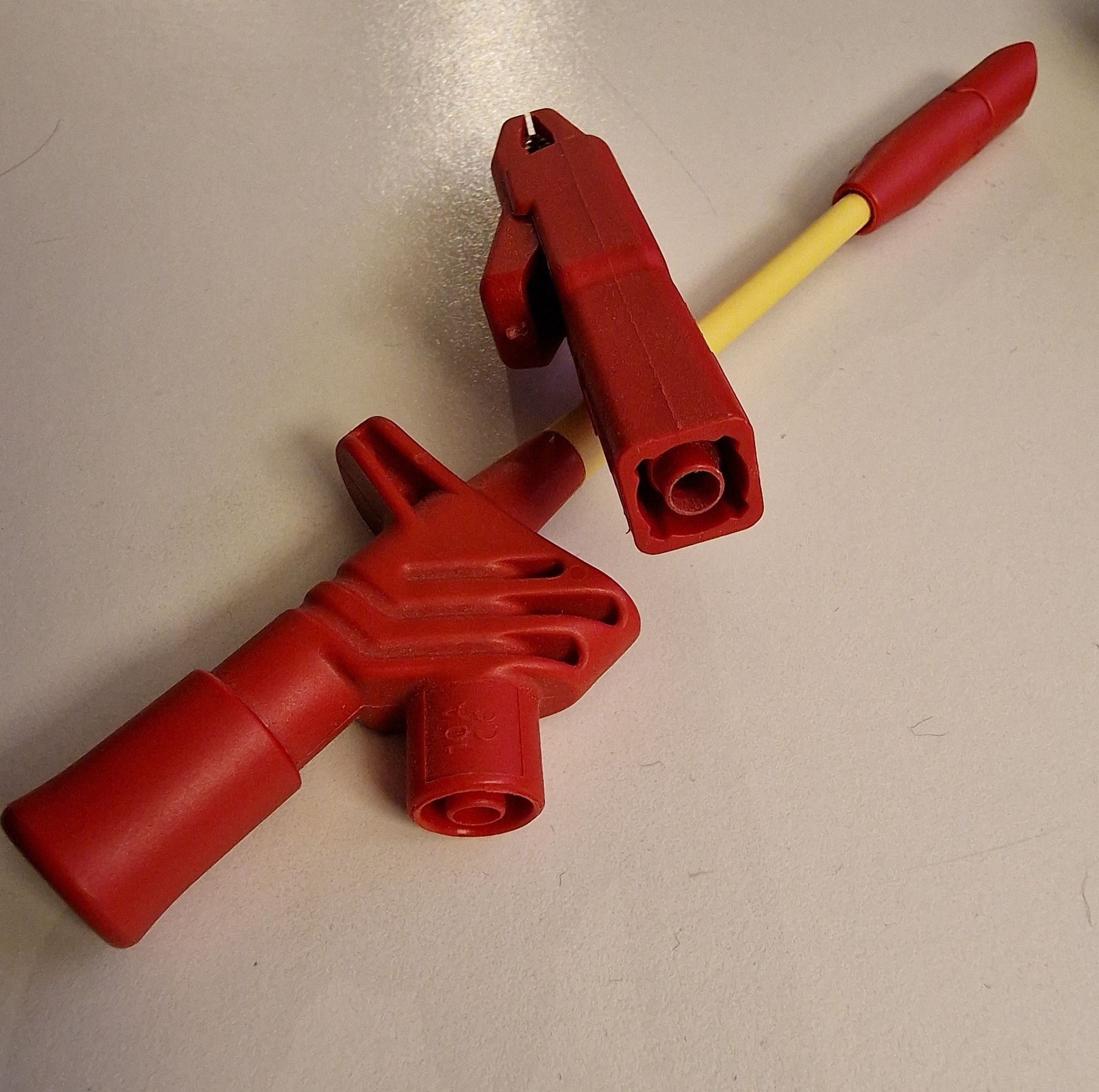

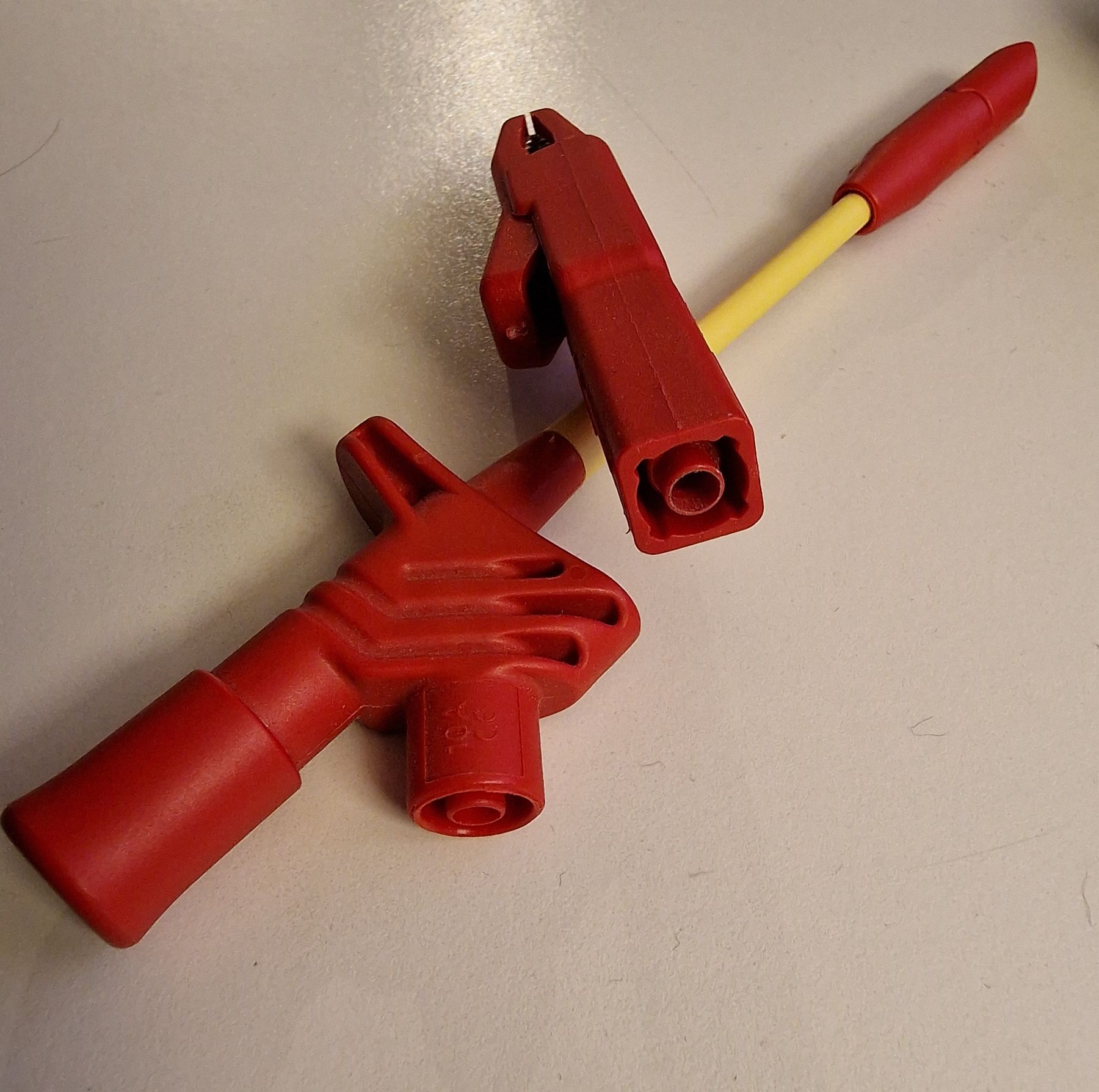

du meinst doch diese berührgeschützte (fingersichere) Buchse - oder? -> Hirschmann



Gruss
Debo

Datei-Anhänge
Hirschmann Kleps und Krokoklemme.jpg Hirschmann Kleps und Krokoklemme.jpg (57x)

Mime-Type: image/jpeg, 320 kB

07.05.23 18:49
Martin.M

WGF-Premiumnutzer

07.05.23 18:49
Martin.M

WGF-Premiumnutzer

Re: Das nervt mich schon seit 1964 !

hallo Det,
ja das mein ich. Diese Teile sind aber eher was für Grobmotoriker
Insofern ist die festmontierte Kroko schon ganzweit vorne.
lG Martin

Zuletzt bearbeitet am 07.05.23 18:50

08.05.23 10:42
HB9

WGF-Premiumnutzer

08.05.23 10:42
HB9

WGF-Premiumnutzer

Re: Das nervt mich schon seit 1964 !

Hallo zusammen,

das mit den Sicherheitsbuchsen darf man nicht zu eng sehen. 'Normale' Bananenstecker passen auch in die Sicherheitsbuchsen, nur umgekehrt passen die Sicherheits-Bananenstecker mit dem Kunststoff-Kragen nicht in normale Bananenbuchsen.

Somit können also alte Messkabel an neuen Multimetern und sonstigen Geräten mit neuen Buchsen verwendet werden, aber nicht umgekehrt.

Wenn man Kabel mit Sicherheits-Bananenstecker an alten Messgeräten verwenden will, kann man aber problemlos die Kunststoffhülse mit einem Teppichmesser abschneiden, da Weichplastik, dann hat man wieder einen normalen Bananenstecker, der überall reinpasst. Man verliert damit natürlich das Sicherheits-Gütesiegel für gefährliche Spannungen, was hier aber egal ist, da die Gefahr ja nicht beim Anschluss am Multimeter ist, sondern am anderen Ende bei den Mess-Spitzen, mit denen man die gefährlichen Spannungen abgreift, und hier muss jeder wissen, was er tut, sonst wird es gefährlich.

Gruss HB9

18.06.23 13:27
oldie

WGF-Nutzer Stufe 2

18.06.23 13:27
oldie

WGF-Nutzer Stufe 2

Re: Das nervt mich schon seit 1964 !

Hallo, ja, das ärgert mich immer wieder bei neueren Meßgeräten. Persönlich arbeite ich am liebsten mit normalen alten Bananensteckern und Buchsen bei meinen Geräten. Sicherheit für nicht-Fachleute ist ja nicht schlecht, aber für den Fachmann manchmal übertrieben. Da weiß man was man tut. MfG, Sven
