Labornetzteil für den Radiobastler mit einstellbarer Strombegrenzung 0 - 24 Volt, bis 3 A.
  •
 1 2
 1 2
30.10.17 14:16
Volker

WGF-Premiumnutzer

30.10.17 14:16
Volker

WGF-Premiumnutzer

Labornetzteil für den Radiobastler mit einstellbarer Strombegrenzung 0 - 24 Volt, bis 3 A.

Hallo zusammen,

nach einigen Monaten Unterbrechung ist mein Labornetzteil mit Längsregelung endlich fertig geworden. Schön sieht es nicht aus. Es kamen nämlich sehr viele Teile aus dem Schrott zum Einsatz.

Nicht jeder benötigt 3 Ampere Ausgangsstrom. Man könnte deshalb den max. Strom auf 1 Ampere begrenzen und dann einen kleineren Trafo und einen kleineren Kühlkörper einsetzen.

Besonders angenehm ist die einstellbare Strombegrenzung, welche Rauchwolken verhindert. Das Gerät ist kurzschlussfest. Mehr unter

http://elektronikbasteln.pl7.de/labornetzteil-0-24v-3a.html

Ein angeschlossenens Kofferradio spielte von Langwelle bis UKW einwandfrei. Kein Brummen, kein Pfeifen oder sonstige Nebeneffekte. Das ist der Vorteil eines analogen Netzteils.







Wenn der Thermoschalter den Lüfter einschaltet, macht dieser ein ganzen schönen Lärm und links und rechts von ihm kommt tatsächlich ein warmer Luftstrom heraus.

Der Kabelsalat ließ sich leider nicht vermeiden. Das Gerät hat einen Schutzleiter und hat den Dauertest bei 9 Volt und 3 Ampere überstanden. Das Netzteil steht in einem Regal, so dass sich niemand am drehenden Lüfter oder an dem heißen Kühlkörper verletzen kann. Es ist also ein Labormuster für den eigenen Gebrauch unter Aufsicht. So baut die Industrie natürlich nicht. Ich mache das für mein eigenes Vergnügen. Die Arbeitsstunden habe ich nicht gezählt.


Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 30.10.17 17:09

Datei-Anhänge

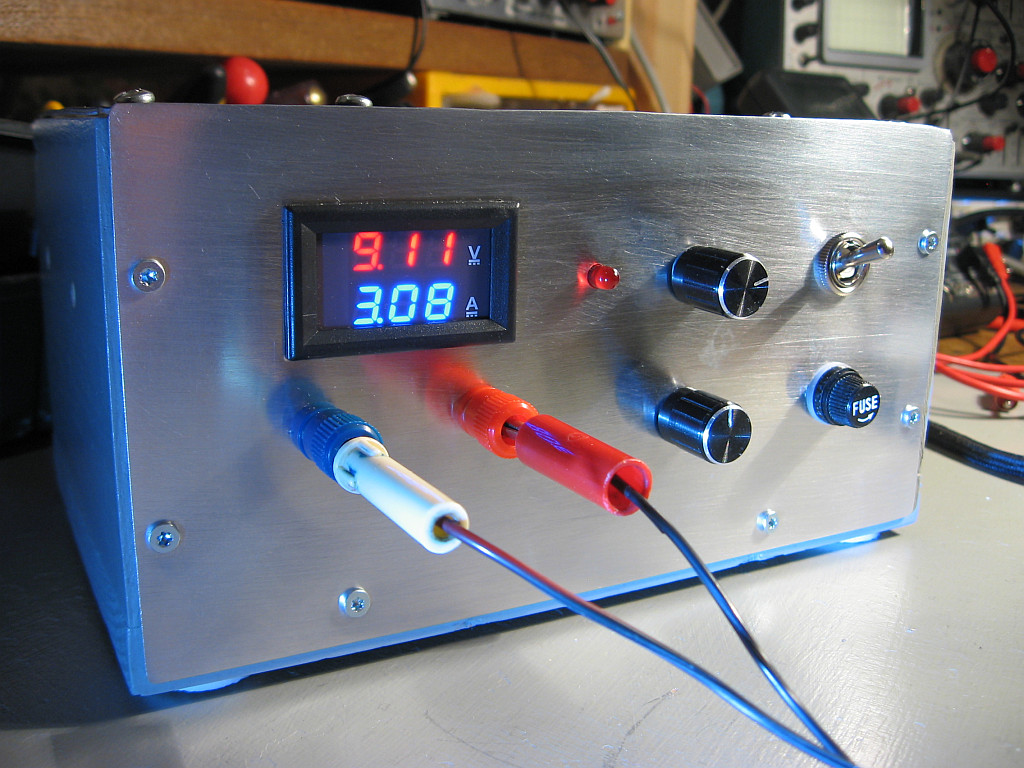

Labornetzgeraet-Front.jpg Labornetzgeraet-Front.jpg (8x)

Mime-Type: image/jpeg, 227 kB

luefter02.jpg luefter02.jpg (8x)

Mime-Type: image/jpeg, 295 kB

luefter03.jpg luefter03.jpg (7x)

Mime-Type: image/jpeg, 218 kB

!
!!! Keine Links auf gewerbliche WEB-Seiten oder Internet-Auktionen! ... mehr dazu

!!! Photos, Graphiken nur über die Upload-Option des Forums.        !!! Keine Komplett-Schaltbilder, auf denen Urheberrechte Anderer liegen!

Nicht nur den neuesten Beitrag eines Threads lesen.
04.11.17 21:45
Volker

WGF-Premiumnutzer

04.11.17 21:45
Volker

WGF-Premiumnutzer

Re: Labornetzteil für den Radiobastler mit einstellbarer Strombegrenzung 0 - 24 Volt, bis 3 A.

Hallo zusammen,

auf http://elektronikbasteln.pl7.de/labornetzteil-0-24v-3a.html habe ich noch ein paar Verbesserung beschrieben.

1. Berechnung der maximalen Spannung am Ladeelko, damit die max. Spannung von 36 Volt für die Operationsverstärker TL081 nicht überschritten werden kann. Dabei ist zu bedenken, dass in Europa die Netzspannung maximal bei 230 + 23 = 253 Volt liegen darf. Man sollte auf jeden Fall auf der sicheren Seite liegen.

2. Die gedrängte Bauweise führt bei hoher Dauerbelastung mit 9 Volt und 3 Amp zu einer Temperatur von über 50 °C im Gehäuse. Schuld daran ist der Netztrafo, der bei Belastung 40 bis 50 °C heiß wird und der Kühlkörper selbst. Deshalb wurde ein zusätzlicher Lüfter auf den Deckel montiert, der nach oben rausbläst. Durch den zusätzlichen Lüfter wird es jetzt sehr eng im Gehäuse.





3. Der Lüfter am Kühlkörper läuft jetzt ständig mit gedrosselter Drehzahl bei 5 Volt und somit fast unhörbar. Die Temperatur erreicht jetzt höchstens 30 °C. Das ist viel besser als die recht belastende Zweipunktregelung zwischen 50 ° und 40 °C. Oft reicht eine sehr geringe Drehzahl zur effektiven Kühlung. Die meisten Lüfter laufen unnnötig schnell. Das hat mir mal ein Entwicklungsleiter im Senderbau verraten. Sollte die Kühlkörper die 50 °C überschreiten, schaltet sich der Temperaturschalter und der Lüfter fängt mit voller Drehzahl an zu drehen.



4. Geplant ist eine analoge Drehzahl-Regelung für die Lüfter mit einer Abschaltung bei Überhitzung.

5. Es gibt beim "freundlichen Chinesen um die Ecke" eine Platine des Netzteils als Bausatz für ein paar Euro. Die Schaltung ist fast identisch. Das spart das Anfertigen der Platine und das Zusammenstellen der Bauteile. Trafo, Kühlkörper u.s.w. muss man dann noch beschaffen.

Es ist also noch einiges an Potential enthalten in diesem Projekt.

Fazit: Gedrängte Bauweise schafft jede Menge Mehrarbeit und Bastelspaß wie in den 1970er- und 1980er-Jahren mit viel Blech, vielen Schrauben und immer mehr Kabelsalat. Das Gegenteil also von einer durchgestylten Platine und dem Gehäuse aus dem 3D-Drucker, was sicherlich auch seinen Reiz hat.

Viele Grüße Volker

"Das Radio hat keine Zukunft." (Lord Kelvin, Mathematiker und Physiker (1824-1907))

Zuletzt bearbeitet am 04.11.17 22:01

Datei-Anhänge

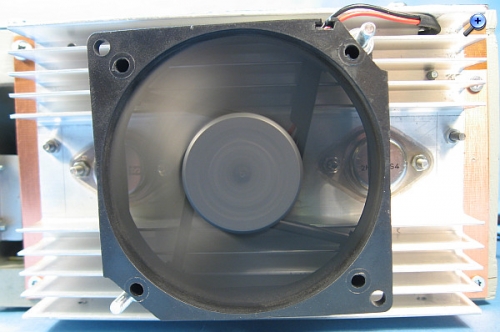

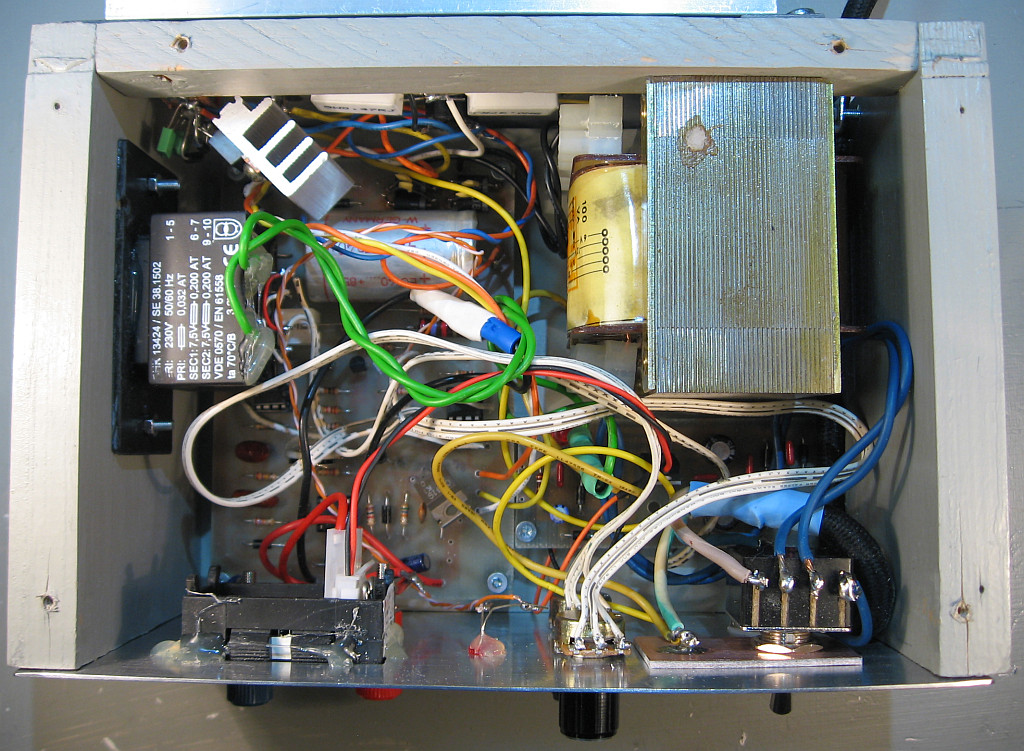

0ansicht-von-oben-grosser-luefter.jpg 0ansicht-von-oben-grosser-luefter.jpg (8x)

Mime-Type: image/jpeg, 118 kB

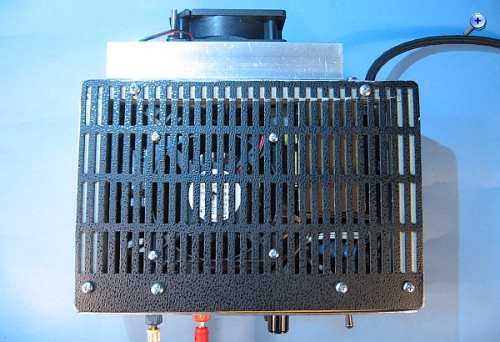

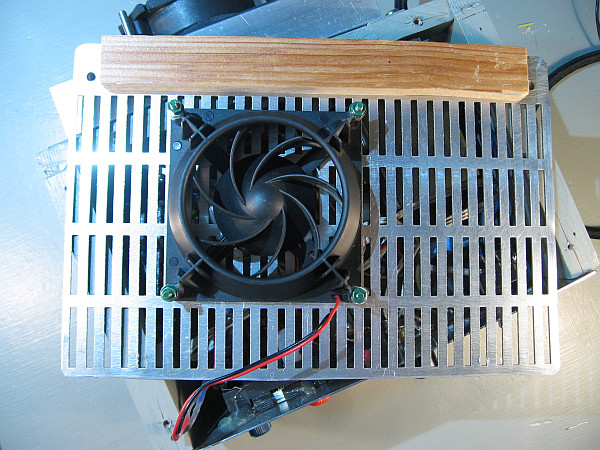

0luefter-auf-deckel-at-psu-fan.jpg 0luefter-auf-deckel-at-psu-fan.jpg (3x)

Mime-Type: image/jpeg, 126 kB

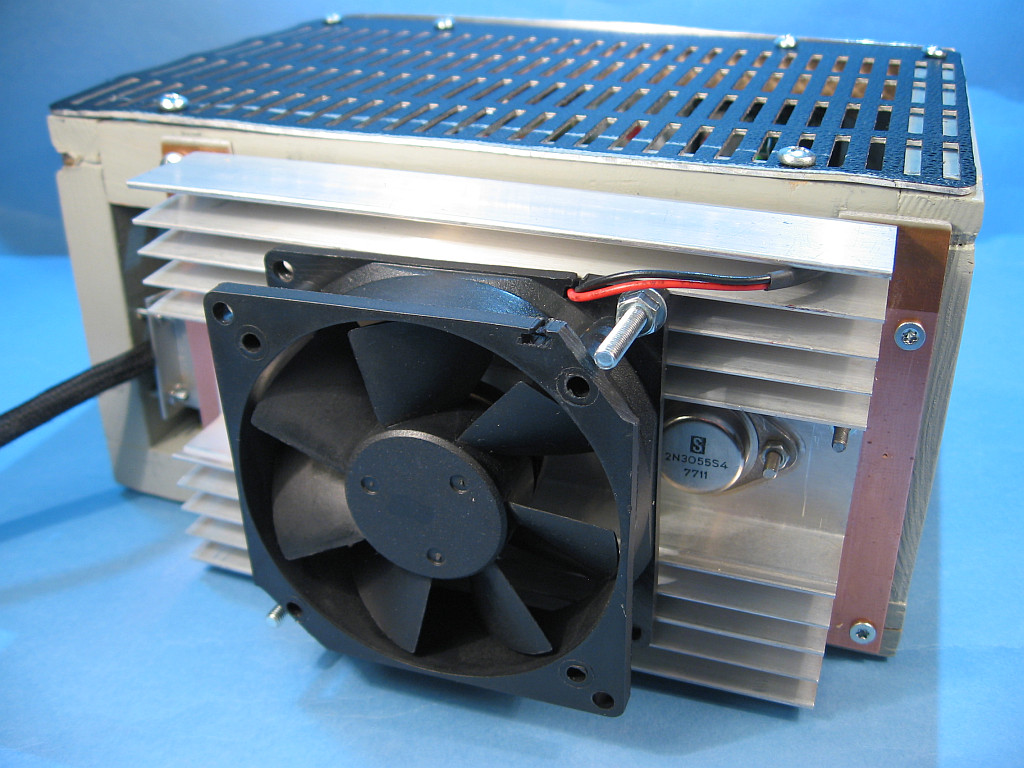

0luft-auf-2-2N3055.jpg 0luft-auf-2-2N3055.jpg (3x)
