Sowjetischer Radiobausatz für Kinder: Junost 105
  •
 1
 1
05.02.18 17:49
wumpus

Administrator

05.02.18 17:49
wumpus

Administrator

Sowjetischer Radiobausatz für Kinder: Junost 105

Hallo zusammen,

ein interessantes Bastelprojekt (Komplett-Bausatz) für Kinder und Jugendliche aus der ehemaligen Sowjetunion habe ich jetzt in das Wumpus-Online-Museum aufgenommen.

Ist eine bemerkenswerte Reflex-Schaltung für MW:

http://www.welt-der-alten-radios.de/auss...etail-1357.html

p.s. Mußte eine Woche im Freien lagern, um stark riechende Lösungsstoffe aus dem Plastik verdunsten zu lassen.

Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
Ein Leben ohne Facebook ist möglich, aber(und) sinnvoll.

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Zuletzt bearbeitet am 05.02.18 19:54

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, auf denen Urheberrechte Anderer liegen!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
06.02.18 13:29
ingodergute

Moderator

06.02.18 13:29
ingodergute

Moderator

Re: Sowjetischer Radiobausatz für Kinder: Junost 105

Hallo Rainer,

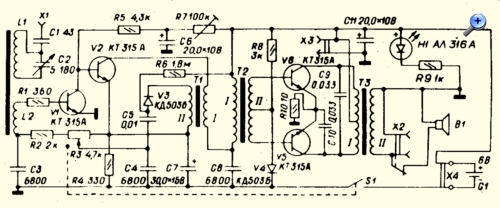

die Schaltung ( http://www.welt-der-alten-radios.de/auss...57_details2.jpg ) ist in der Tat außergewöhnlich - speziell die Reihenschaltung von C5 und V3. Entweder die Diode V3 sperrt nicht sehr gut (wirkt also als wäre ihr ein Widerstand parallel geschaltet) oder C5 hat einen nennenswerten parallelen Verlustwiderstand oder die Schaltung ist unvollständig gezeichnet ... oder sie funktioniert nicht, weil C5 über V3 aufgeladen wird und V3 dann weitgehend gesperrt bleibt, was einen NF-Strom in Richtung R3 verhindern würde. Dann ist nix mit Reflex. Aber wahrscheinlich wird V3 als Germaniumdiode einen nenneswerten Sperrstrom besitzen.

Viele Grüße

Ingo.
_____________
Analog bleiben!

Zuletzt bearbeitet am 06.02.18 13:30

06.02.18 15:47
wumpus

Administrator

06.02.18 15:47
wumpus

Administrator

Re: Sowjetischer Radiobausatz für Kinder: Junost 105

Hallo Ingo,


genau an dieser Stelle (Diode V3 und C5) bin ich auch hängen geblieben und habe im ersten Anlauf kapituliert. Schaltbild scheint richtig zu sein, siehe bei

http://treffpunkt.ig-ftf.de/viewtopic.php?t=11452



Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
Ein Leben ohne Facebook ist möglich, aber(und) sinnvoll.

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Zuletzt bearbeitet am 06.02.18 15:48

06.02.18 16:47
ingodergute

Moderator

06.02.18 16:47
ingodergute

Moderator

Re: Sowjetischer Radiobausatz für Kinder: Junost 105

Hallo Rainer,

ich denke, ich habe das Problem gelöst:

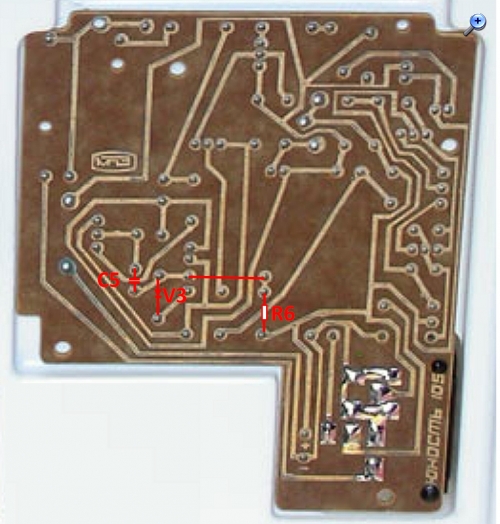

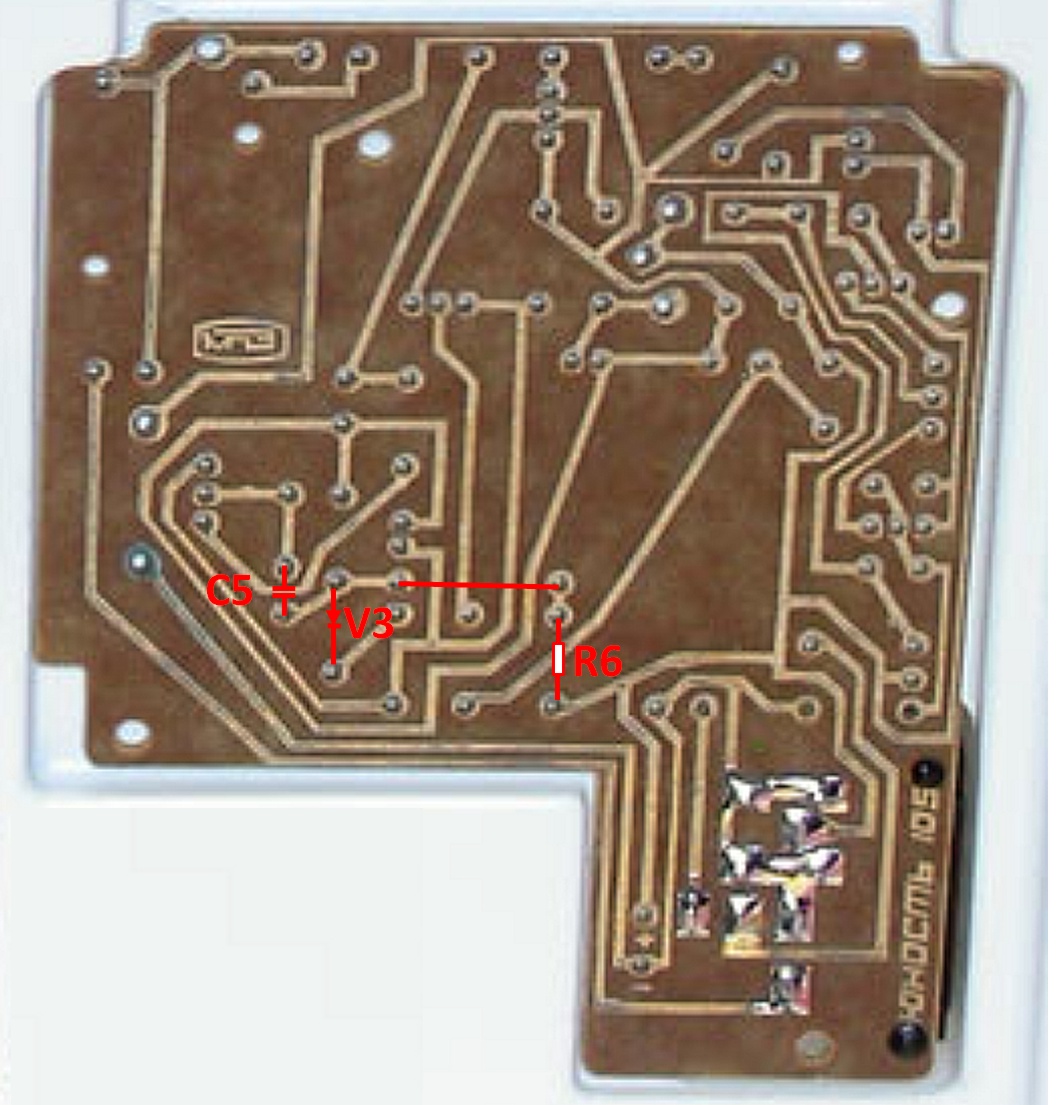

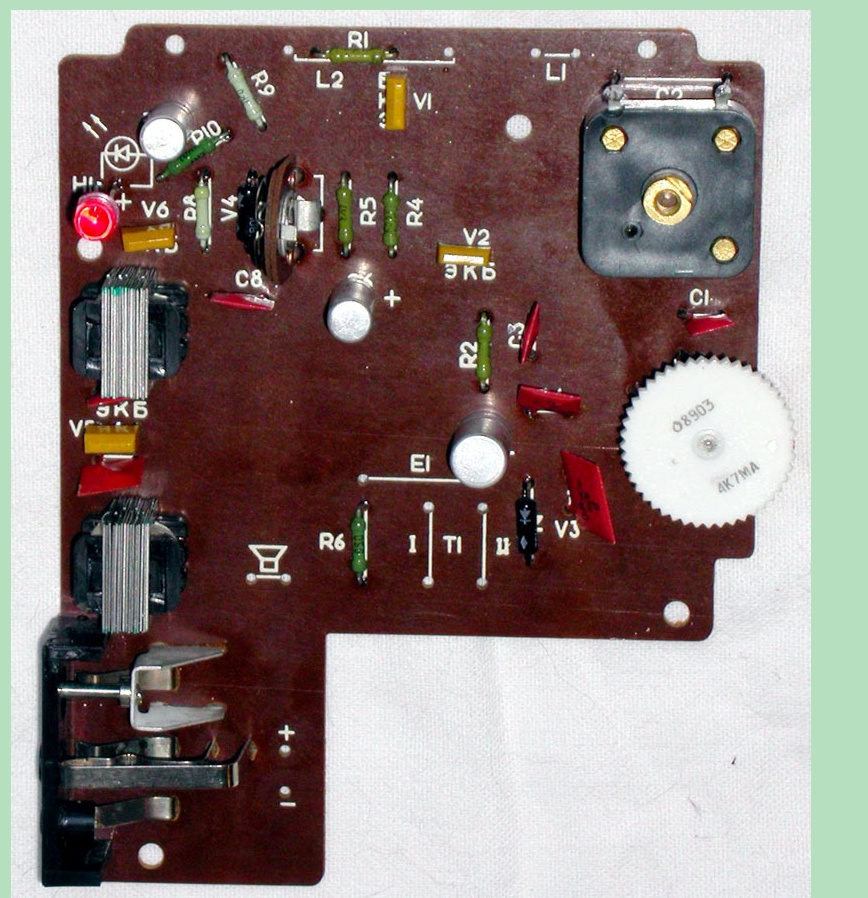

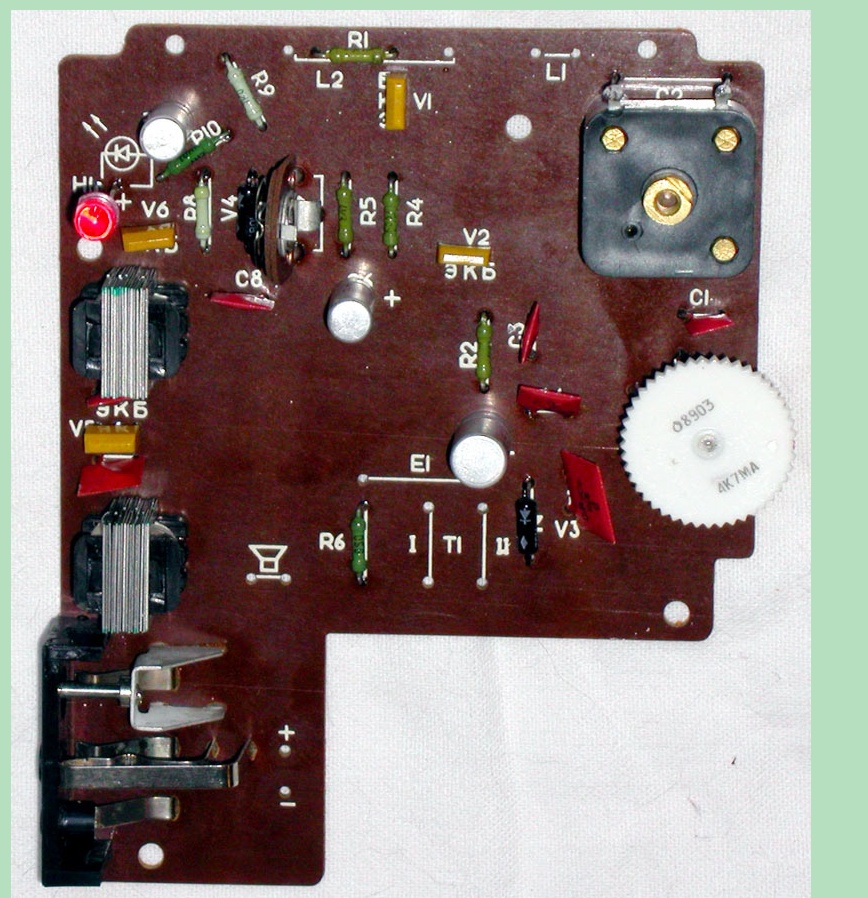

Das Schaltbild ist fehlerhaft. R6 geht nicht an die Wicklung des HF-Trafos sondern zwischen Anode von V3 und C5. Auf der im verlinkten Thread dargestellten fast bestückten Platine gibt es eine Brücke EI. Diese Brücke hängt auf einer Seite an eben genanntem Punkt (V6(a) - C5) und auf der anderen Seite an R6.

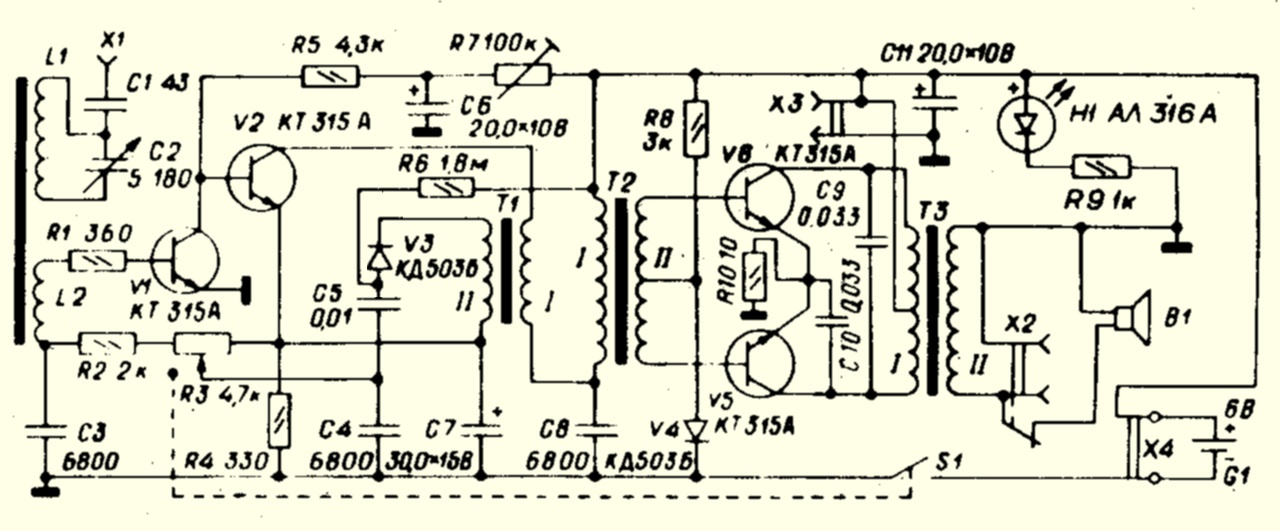

Hier ist das korrigierte Schaltbild:



Viele Grüße

Ingo

_____________
Analog bleiben!

Zuletzt bearbeitet am 06.02.18 16:53
