Körting Ultramar SB7360W Versteigerung 4225 Eur

Hallo zusammen,


im grossen Internet-Auktionshaus ist ein Körting Ultramar SB7360W angeboten und dann für 4225 Eur verkauft worden.

Das war damals unbedingt ein Spitzengerät! Der jetzige Preis auch

Damals im Jahr 1935 kostete das Gerät 580 RM mit Röhren.
Der Röhrensatz selbst kostete 115,75 RM.

Im Großhandelskatalog 1935 wurde der Ultramar beworben mit ....


  • Sieben (elf) Röhren-Super-Luxus-Superhetempfänger

  • Neun Kreise

  • Ausgerüstet mit allem neuzeitlichem Empfangskomfort

  • Kurzwellenbereich

  • Vollkommener Schwundausgleich

  • Vollautomatische Lautstärkeregulierung

  • Einstellbare Störsperre

  • Empfindlichkeitsregler mit optischer Anzeigung

  • kontinuierlicher Bandbreitenregler mit optischer Anzeige

  • All-Optik-Skala mit 150 geeichten Sendernamen

  • Optikator (Feldstärke-Anzeige)

  • Gegentaktenstufe mit 24 Watt-Leistung

  • Zwei volldynamische (elektrodynamische) Lautsprecher

  • 125 Watt Verbrauch

  • Edelholzgehäuse.


LW, MW, KW. Keine HF-Vorstufe, aber zwei abgestimmte HF-Kreise vor der HF-Mischstufe. Hervorzuheben auch die optische Feldsträrkeanzeige und (damals selten) einen Störbegrenzer für Blitz/Krachel-Störungen. Na und die NF-Leistung war schon beeindruckend. Die internen Lautsprecher konnten abgeschaltet werden und das Signal auf externe Lautsprecher geleitet werden. TA-Anschluß. Lichtnetzantenne nutzbar.







Nachtrag! Das gezeigte Schaltbild ist tatsächlich nicht das vom SB7360W , sondern vom SB7361W (der hat die Einkreiser-Option mit der 100 pF-Leitung)

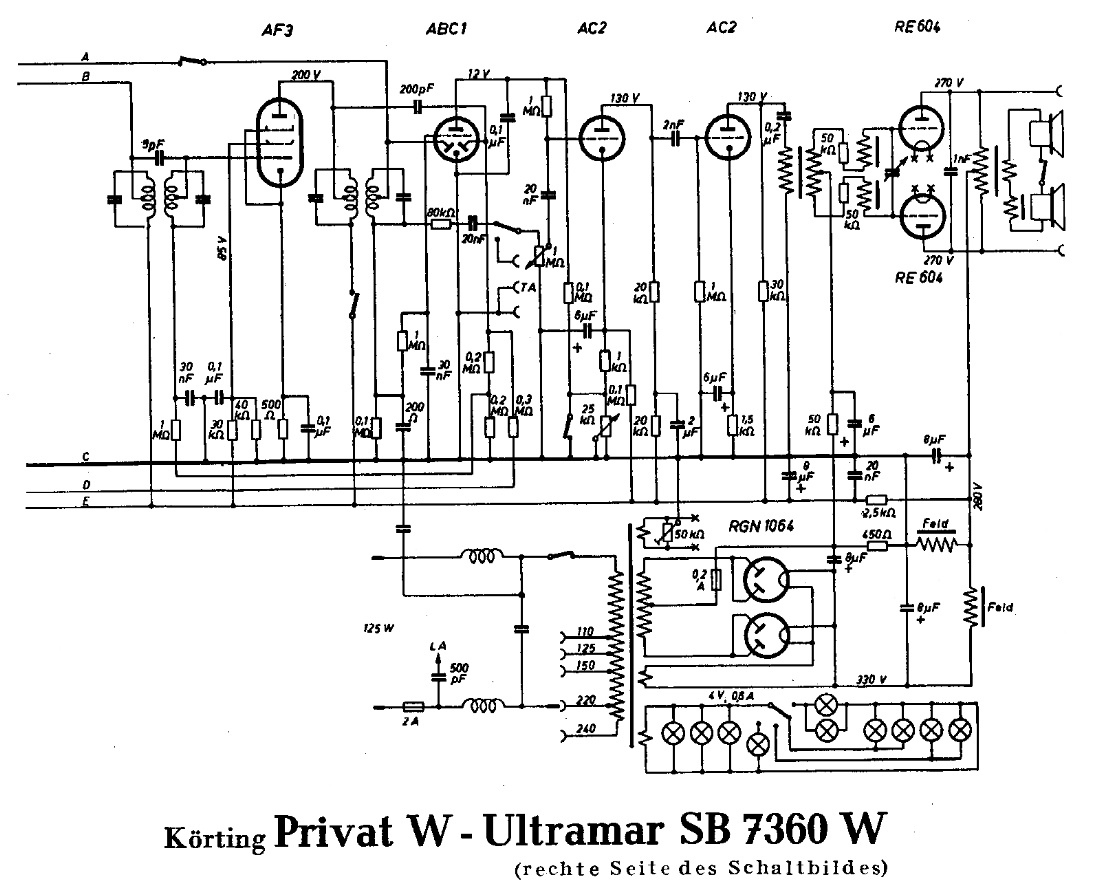

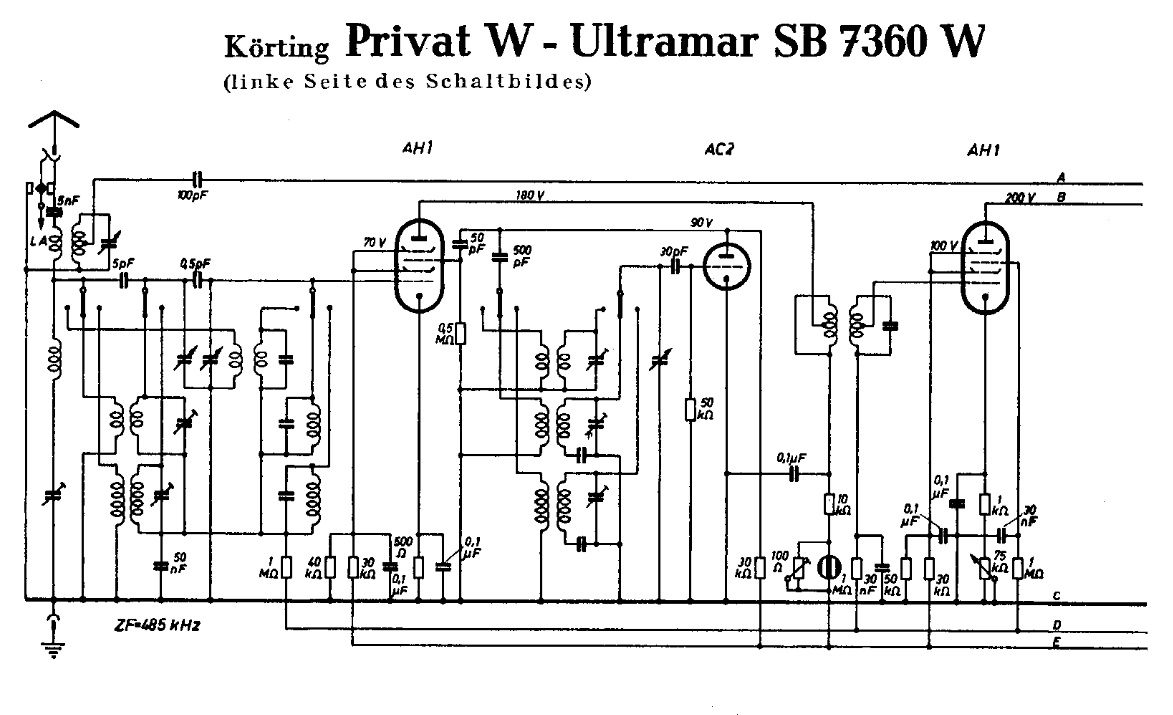

1) Hier mal das Schaltbild in zwei Teilen (Vielleicht lohnt sich auch der Blick auf den Drehkondensator in der Gegentakt-Endstufe!)

2) Zum Nachdenken: Was macht die Leitung über den 100 pf von den abstimmbarem Kreis am Antenneneingang zur einen Diode der ABC1?

3) Zum Nachdenken: Hat das Gerät eine Klangblende?

.
Schaltbild vom Körting Ultramar SB7361W:





Danke an Apollo für den Hinweis auf die Versteigerung.




Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
