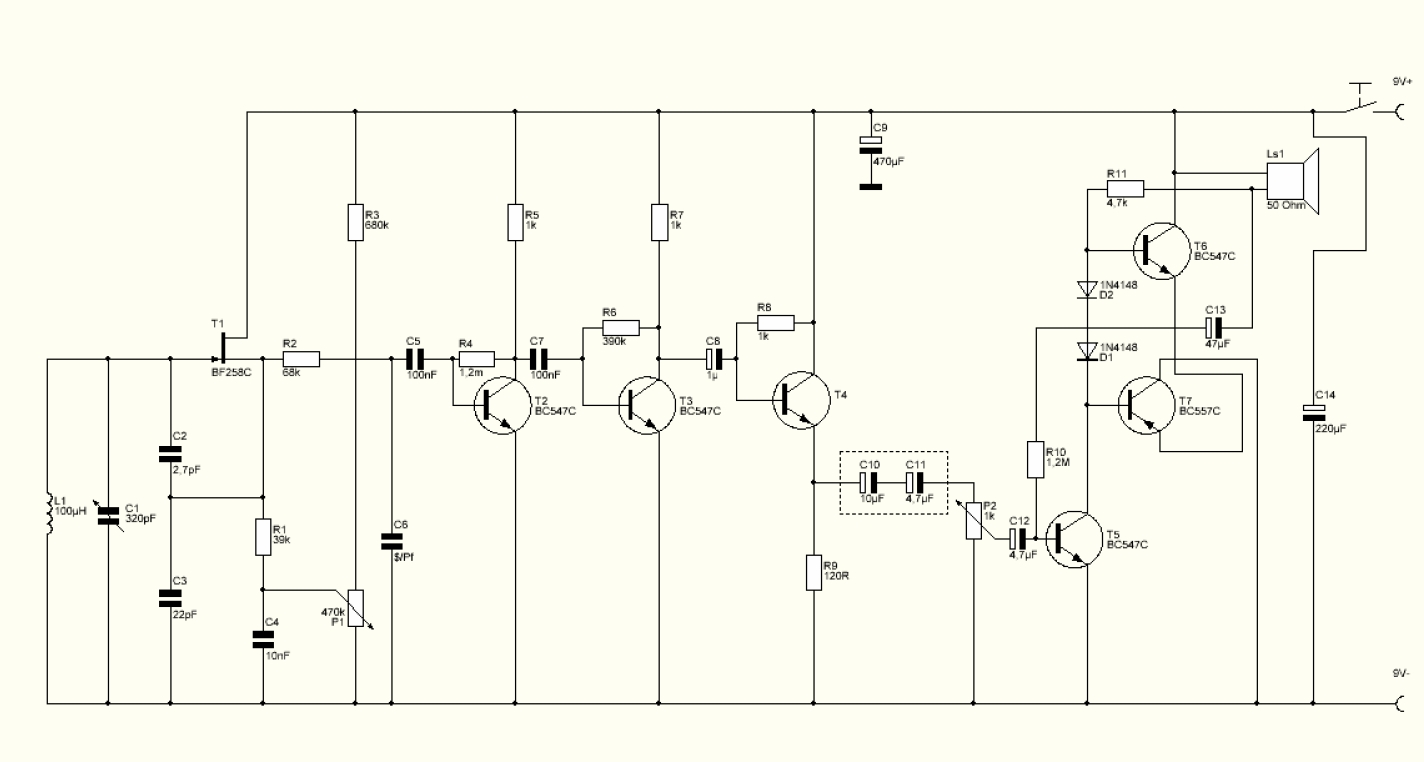

Beim Bau eines kleinen Kurzwellenaudions stehe ich vor dem Problem der Ankoppelung von Audio und NF-Verstärker. Wie aus dem Plan ersichtlich, sind C10+C11 die Koppelkondensatoren. (Beschreibung des KW-Empfängers siehe Internetseite: Jugend-Technik-Schulem, dort sind 2 PDF Dateien mit den Beschreibungen einzusehen.) Meine Frage: Sind beide Kondensatoren einzubauen,oder nur ein Kondensator, aber welcher? Herzlichen Dank für Antworten.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
eine Reihenschaltung von Kapazitäten verhält sich 1/Cgesamt = 1/C1 + 1/C2 + .........
Also hier 1/10uF + 1/4.7uF = 1/Cgesamt > = 3,2uF
Warum hier dieser Wert gewählt wurde..... Keine Ahnung. Mit 4.7uF wird es wohl auch funktionieren.
Hinweis: die Spannungsfestigkeit verdoppelt sich natürlich bei gleicher Angabe auf dem Kondensator. Also: C1=10uF / 10V + C2= 10uF/10V = C_Gesamt 5uF/20V
