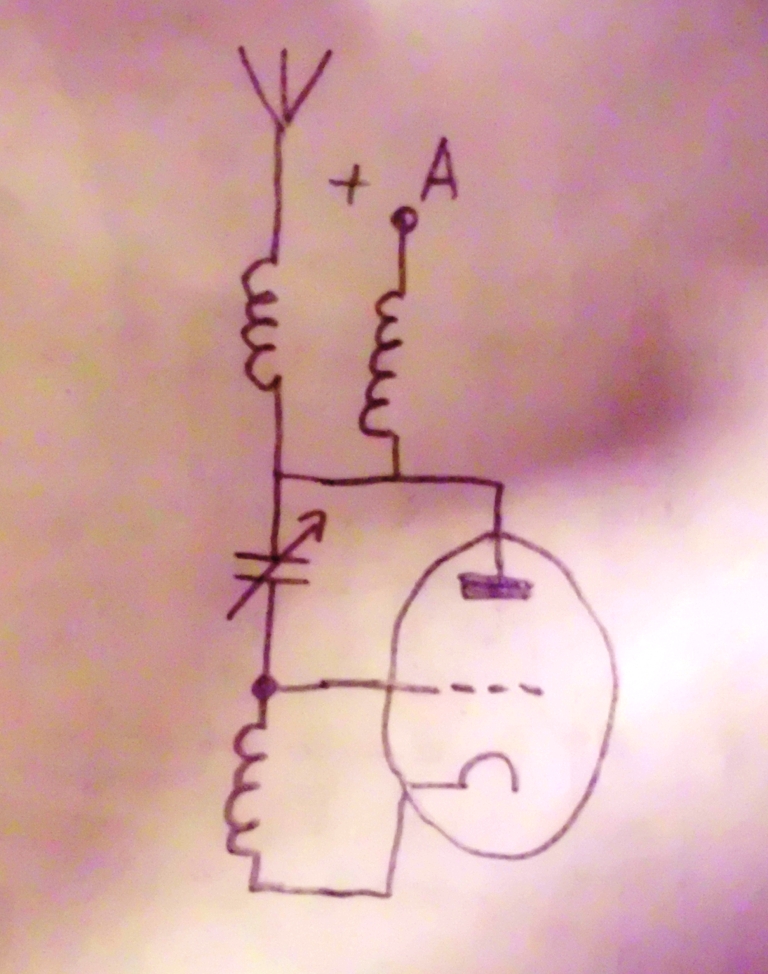

Moin moin, kenne die Schaltung zwar nicht, möchte jedoch zu bedenken geben, das durch das fehlen eines Trenn- Kondensators im Antennenkreis, volle Anodenspannung an der Antenne anliegt, ich denke das ist nicht im Sinne des Erfinders
die Leitung zu + ist wohl eine HF-Drossel. Die Spule in der Antennenleitung könnte eine Verängerungsspule sein oder eine Teilinduktivität eines Serien-Kreises?
Letztlich fehlt aber auf dem Schaltbild die Zuführung des Minus-Pols der Anodenversorgungsspannung und gegebenenfalls der Erdanschluß, um einen gewissen Wirkungsgrad zu erreichen.
Auf die "heiße" Antenne ( hohe Gleichspannung) wurde schon hingewiesen.
Ferner kann sich zwischen Gitter und Kathode schlecht eine negative Gittervorspannung ausbilden, was den Arbeitspunkt beeinflußt.
