Wer hat ein selbst aufgenommenes Foto einer DKE-Innenansicht?
  •
 1
 1
03.02.25 16:58
wumpus

Administrator

03.02.25 16:58
wumpus

Administrator

Wer hat ein selbst aufgenommenes Foto einer DKE-Innenansicht?

Hallo zusammen,

für meine WEB-Seite

https://www.welt-der-alten-radios.de/ges...faenger-22.html


suche ich ein selbst aufgenommenes Foto einer Innenansicht eines DKE (Deutscher Kleinempfänger) im Originalzustand. In meinem Fundus finde ich derzeit nur grottenschlechte Aufnahmen ....

Foto könnte an meine email-Adresse (siehe Impressum) gehen oder hier als Antwort auf diesen Thread hier.

Wer kann helfen?

Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
04.02.25 15:22
NorbertWerner

WGF-Premiumnutzer

04.02.25 15:22
NorbertWerner

WGF-Premiumnutzer

Re: Wer hat ein selbst aufgenommenes Foto einer DKE-Innenansicht?

Hallo Rainer,

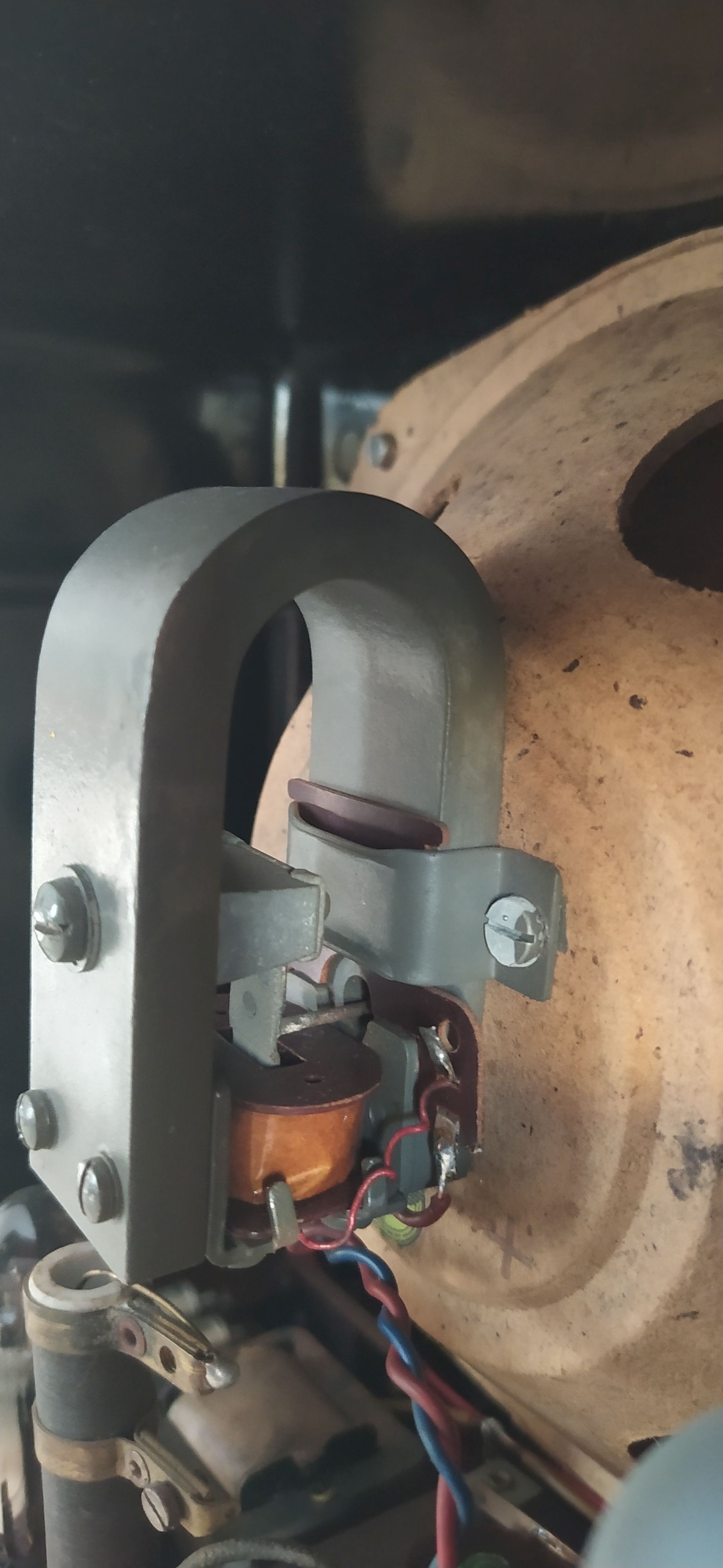

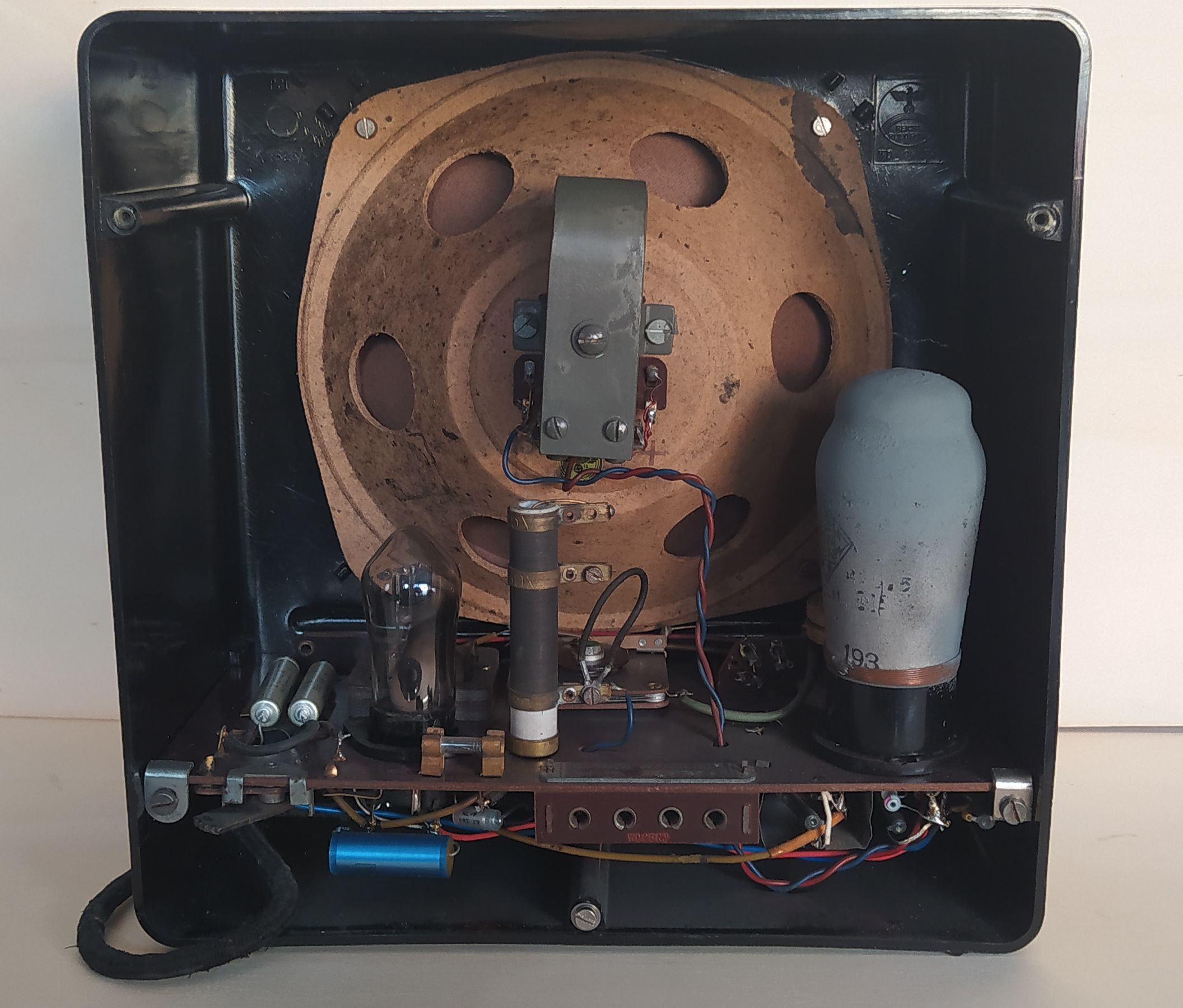

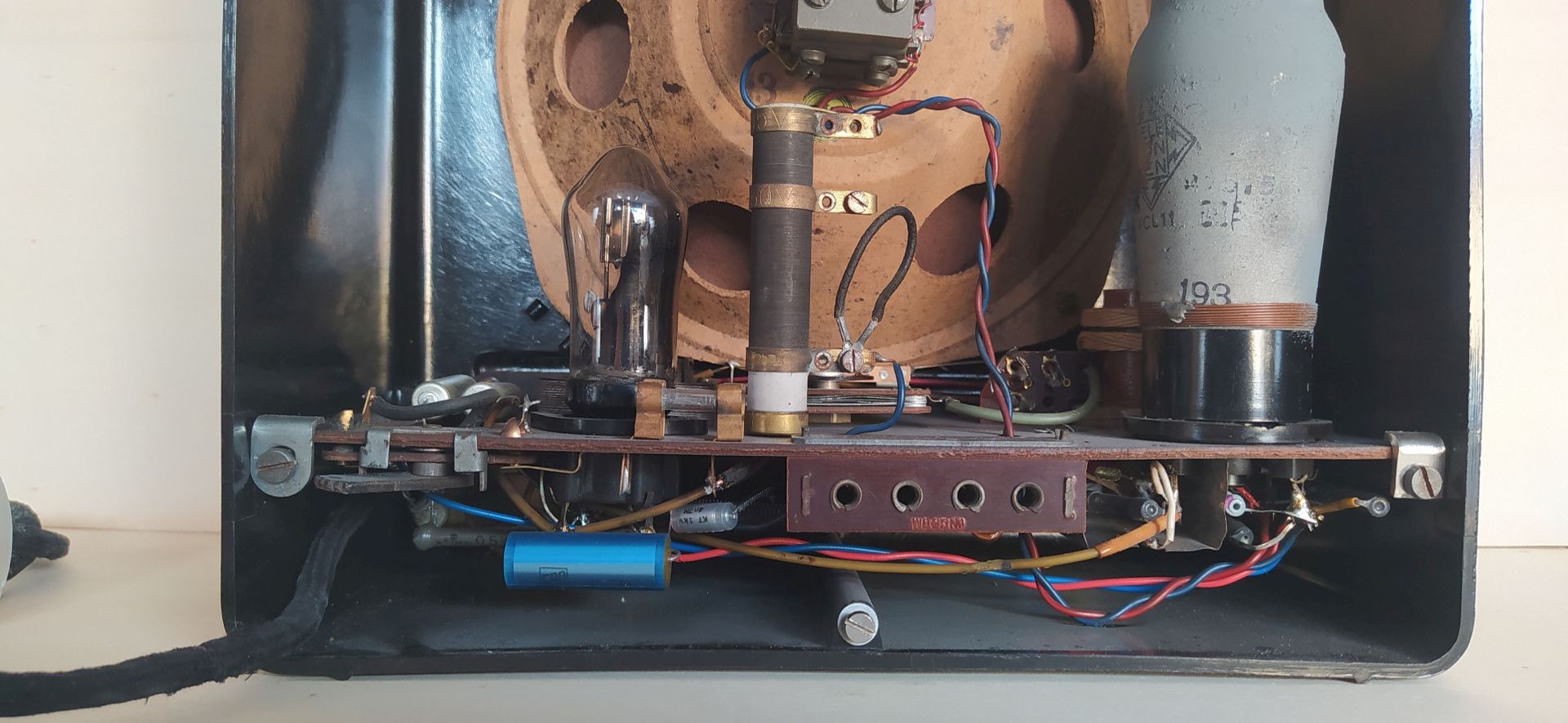

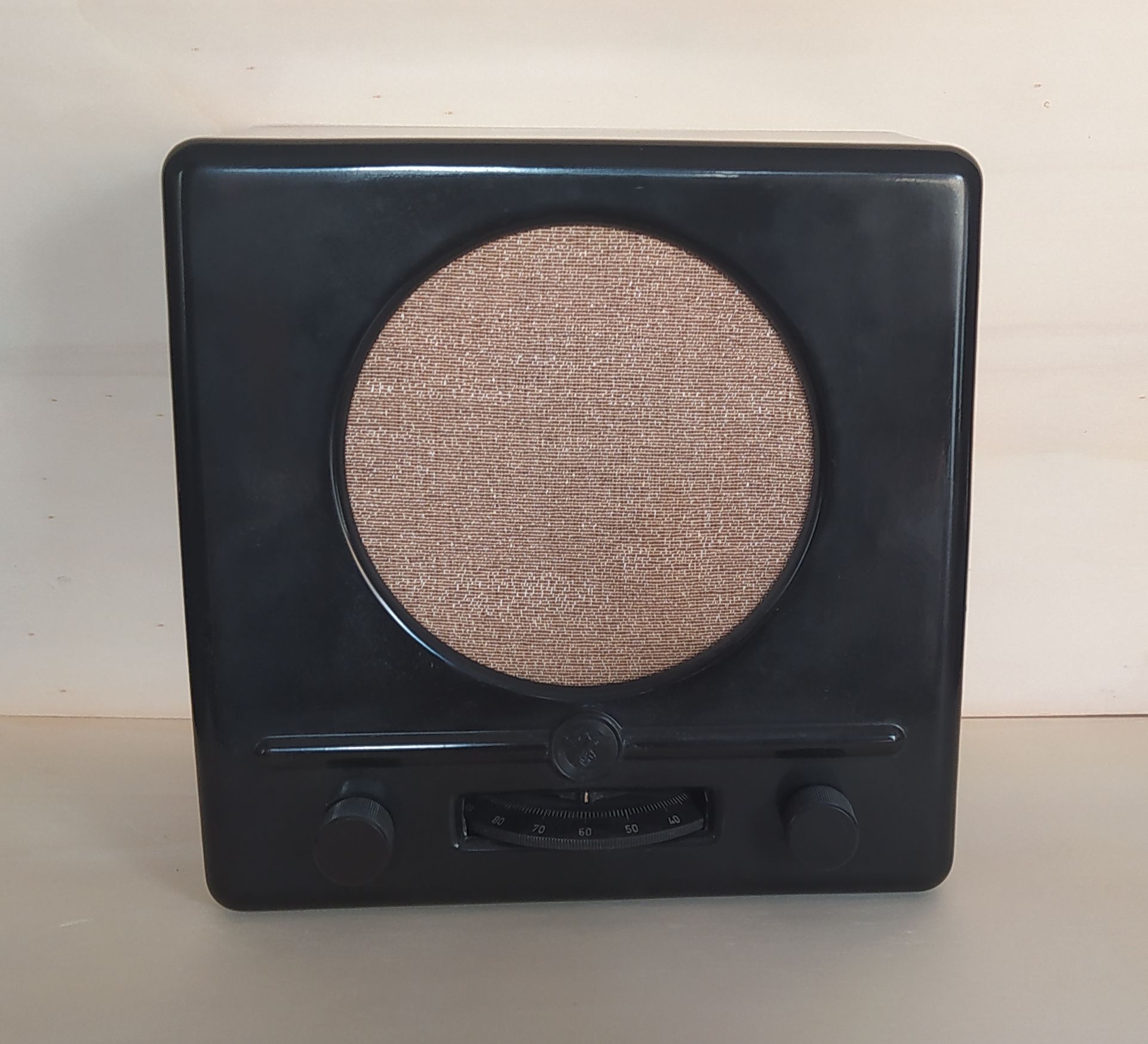

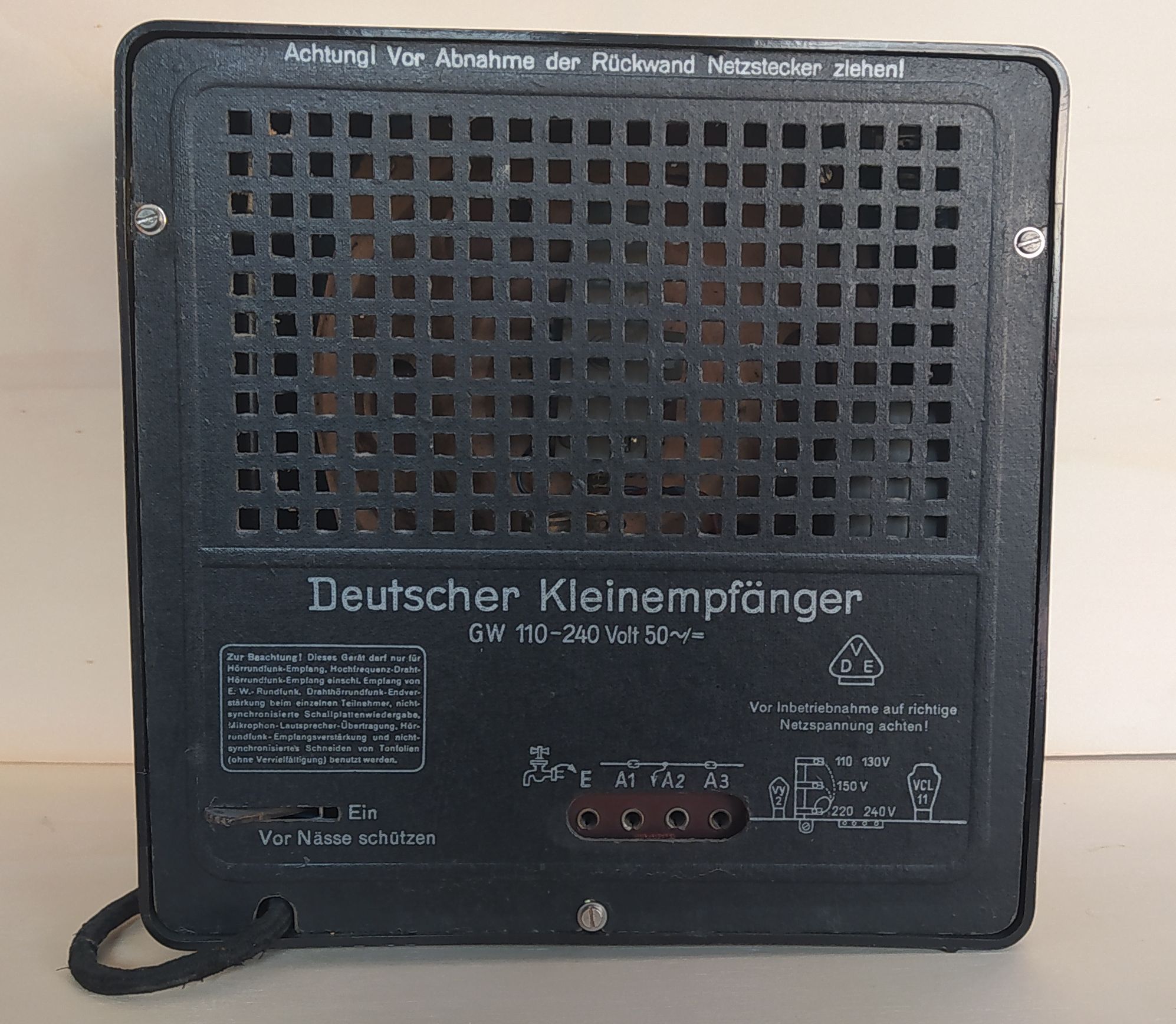

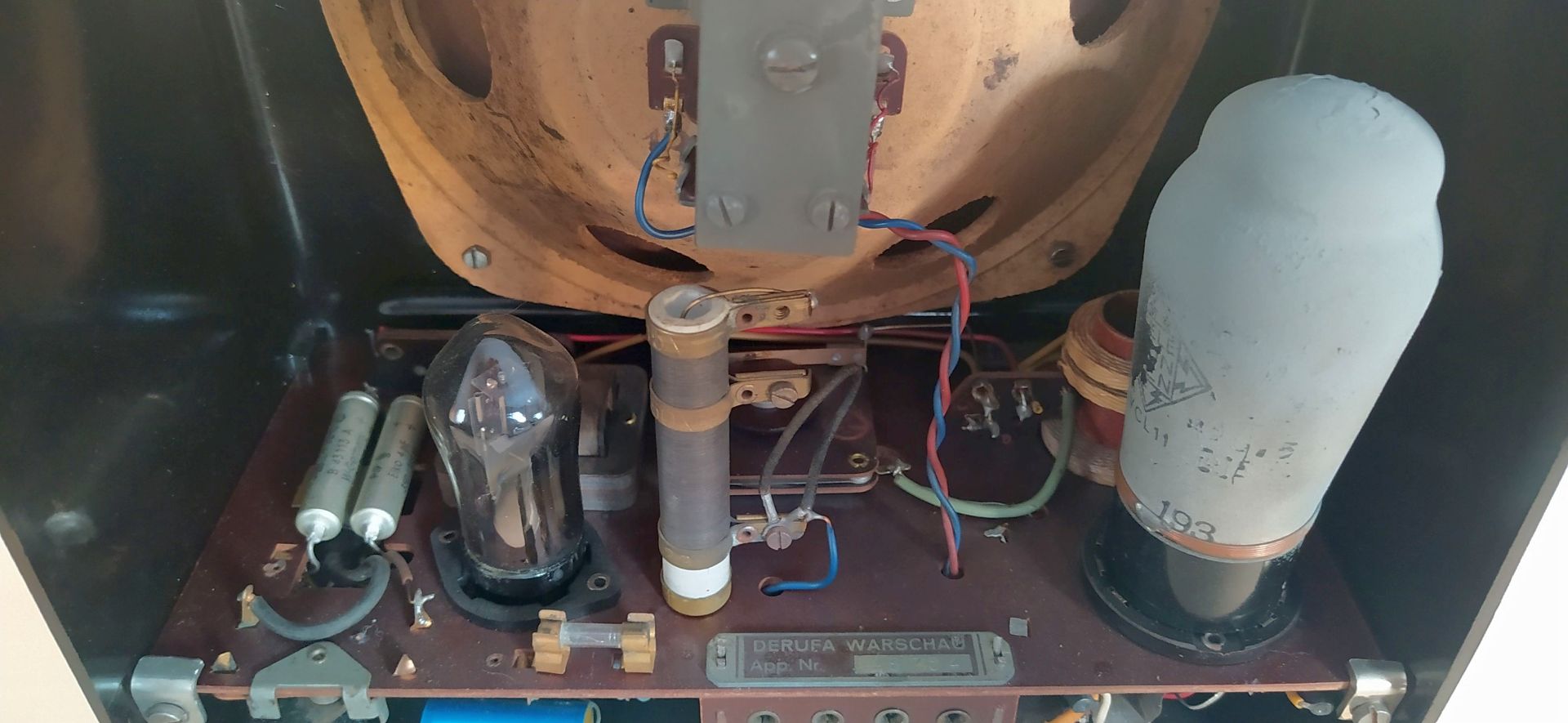

ich habe mal ein paar Aufnahmen von meinem DKE gemacht. Bei der Grössenanpassung habe ich gesehen, dass die äusseren Aufnahmen leider geometrisch verzerrt sind. Hast Du ein Programm zum entzerren? Ansonsten mache ich die beiden Aufnahmen noch einmal.


Gruss
Norbert

Datei-Anhänge
DKE_A.jpg DKE_A.jpg (18x)

Mime-Type: image/jpeg, 274 kB

DKE_B.jpg DKE_B.jpg (14x)

Mime-Type: image/jpeg, 418 kB

DKE_C.jpg DKE_C.jpg (32x)

Mime-Type: image/jpeg, 328 kB

DKE_D.jpg DKE_D.jpg (43x)

Mime-Type: image/jpeg, 168 kB

DKE_E.jpg DKE_E.jpg (21x)

Mime-Type: image/jpeg, 212 kB

DKE_F.jpg DKE_F.jpg (23x)

Mime-Type: image/jpeg, 484 kB

04.02.25 21:51
NorbertWerner

WGF-Premiumnutzer

04.02.25 21:51
NorbertWerner

WGF-Premiumnutzer

Re: Wer hat ein selbst aufgenommenes Foto einer DKE-Innenansicht?

Hallo Rainer,

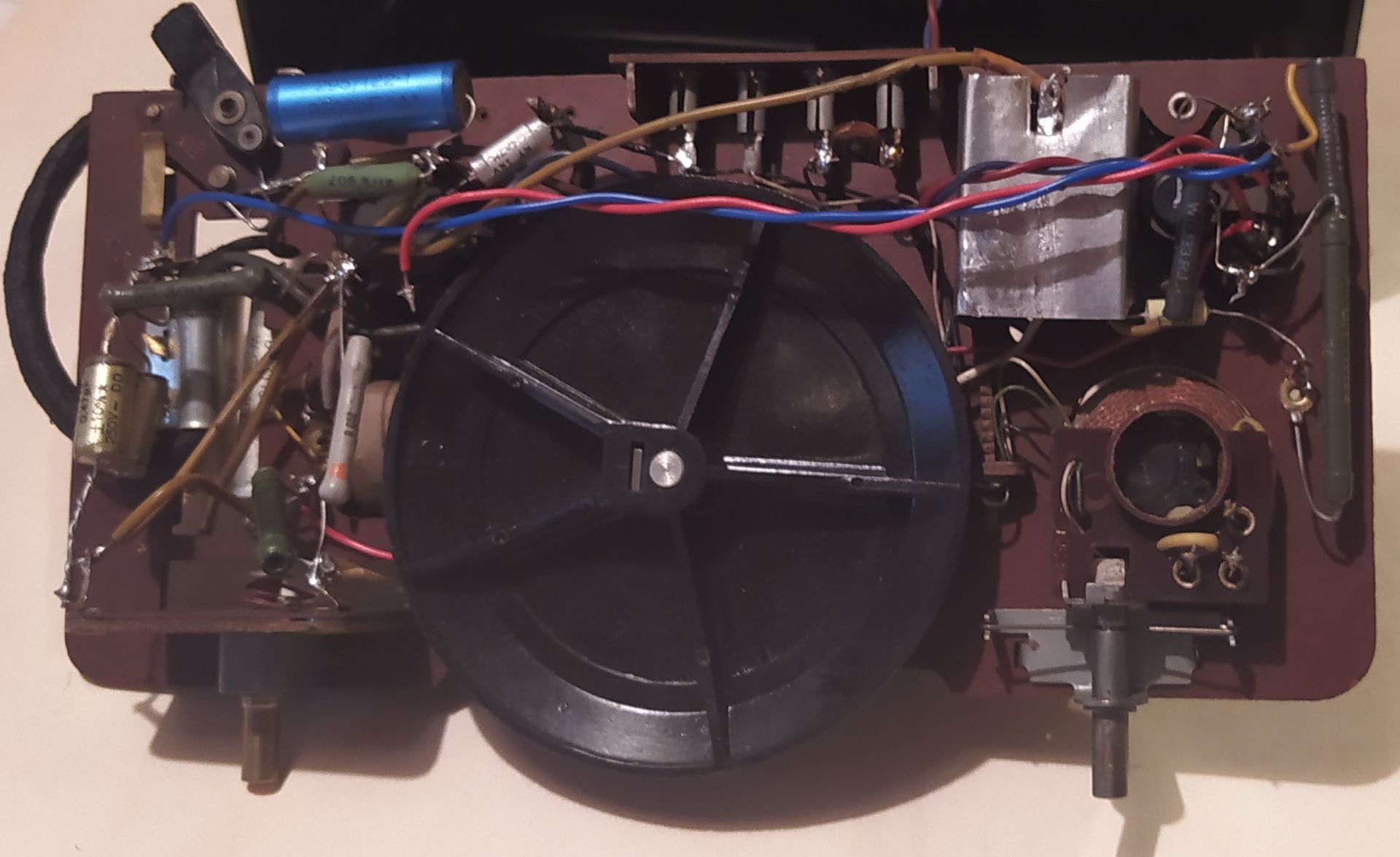

mir ist der blaue ERO-Kondensator(9500pF) aufgefallen,der ja nicht original ist, deshalb habe ich das Chassis herausgeholt.
