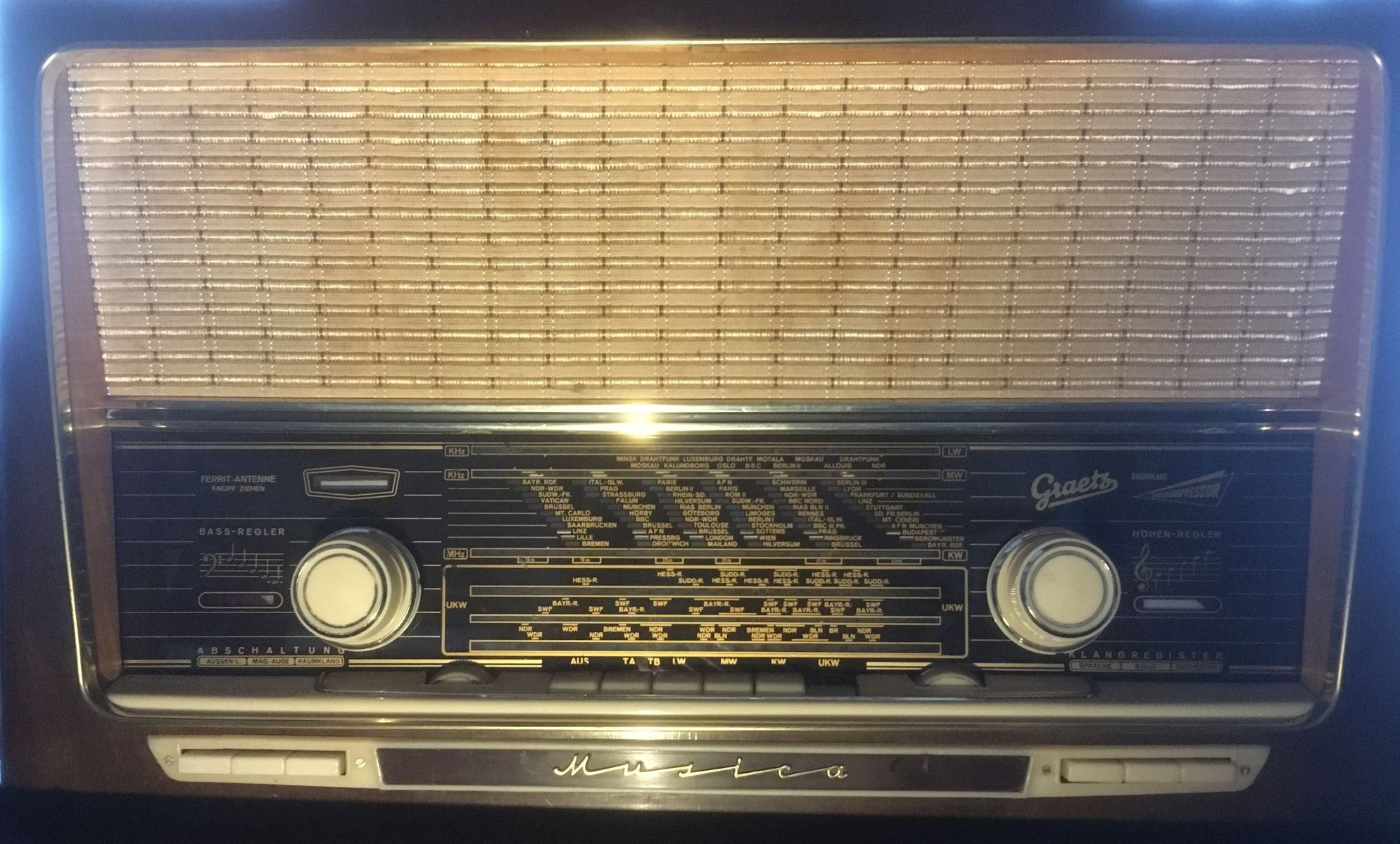

bei der mehrtägigen Instandsetzung eines "Graetz Musica 617" ist mir eine Besonderheit der Lautsprecheranordnung aufgefallen. Über die Instandsetzung selbst möchte ich nur erwähnen, dass es eine Menge Kontaktprobleme in den Röhrenfassungen und dem Tastenblock gegeben hat. Die ausnahmslos zu entfernenden Teerkondensatoren mit fast doppelter Kapazität und reduziertem Isolationswiderstand waren obligatorisch, die Selen-Graetzbrücke und der Becherelko konnten dagegen im Gerät verbleiben. Nun spielt das Gerät wieder wie in seiner besten Zeit. Der Raumklang - nicht mit Stereo zu verwechseln - ist schon beeindruckend und erinnerte mich an meine Kindheit bei Besuchen der Grosseltern, die eine Graetz Grazioso 430 Musik- truhe im Gästezimmer mit Zusatzlautsprecher in der Küche stehen hatten.

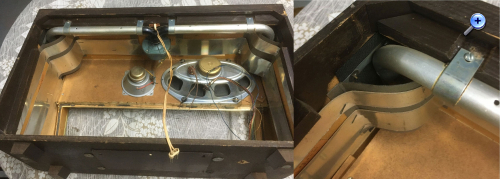

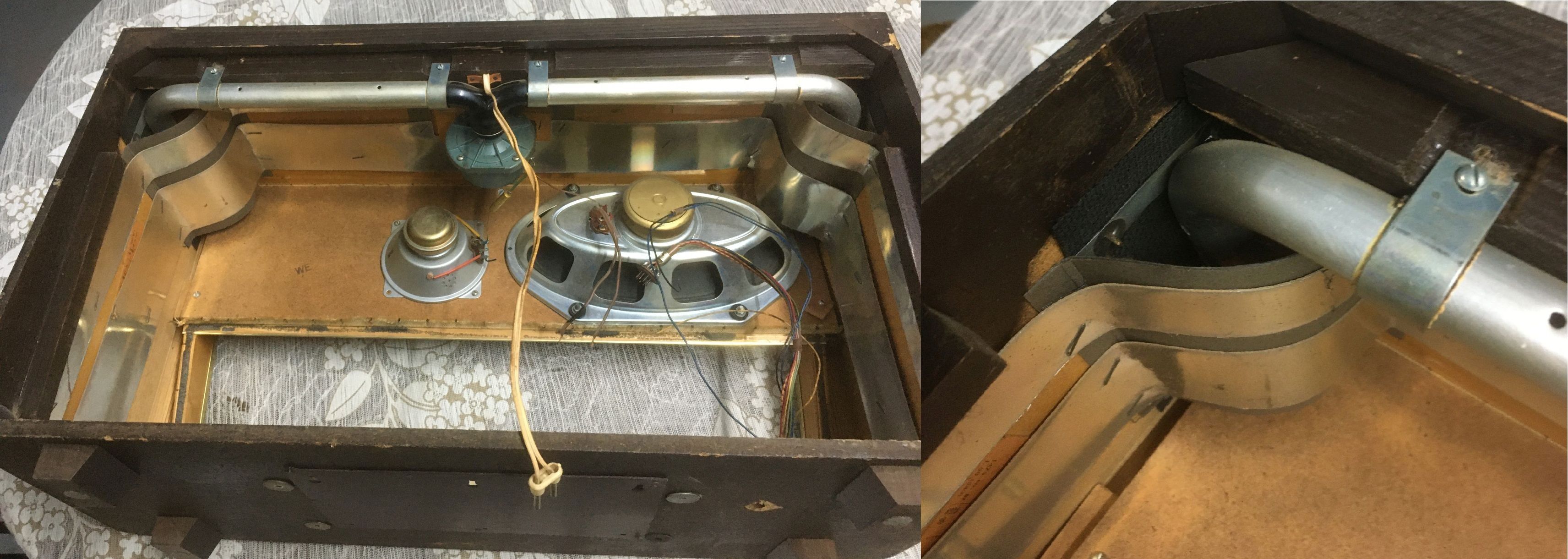

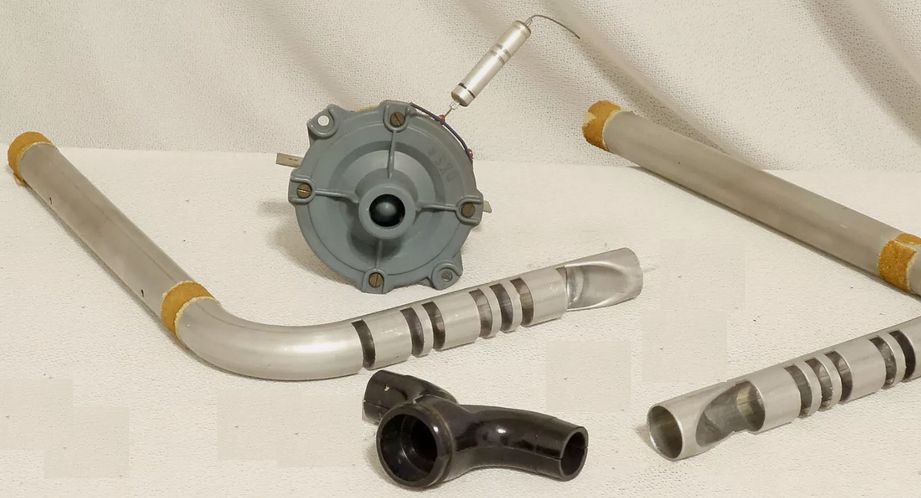

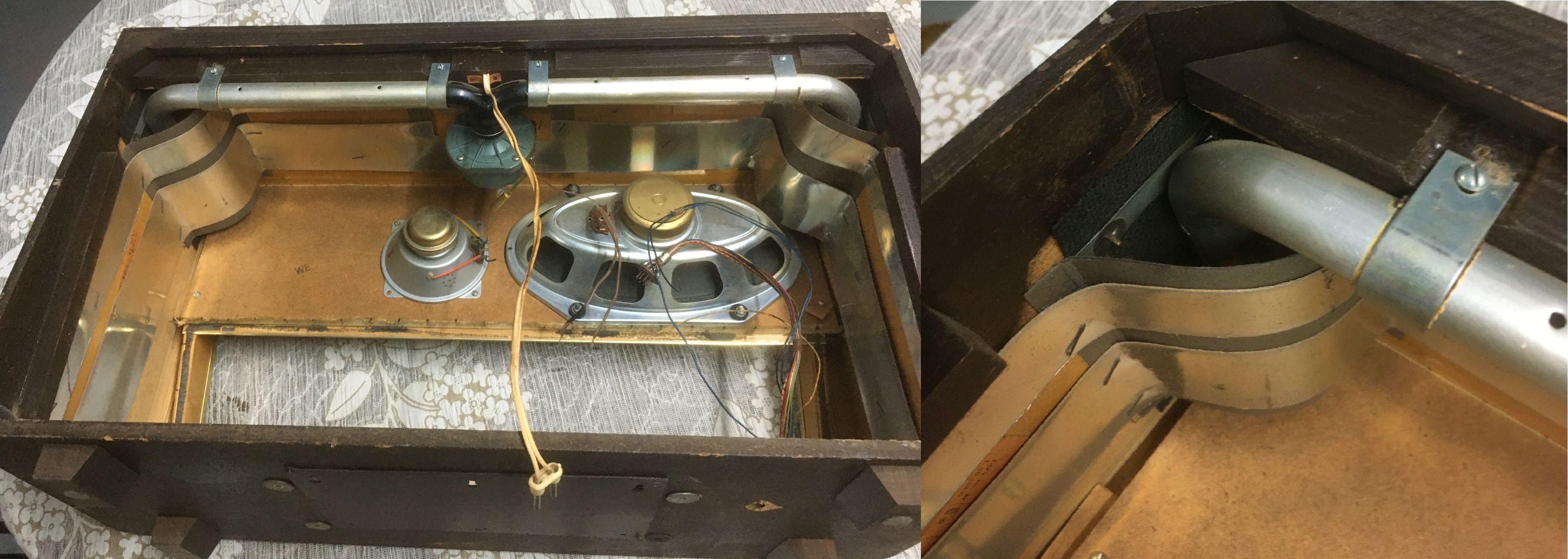

Parallel zu dem Hauptlautsprecher befindet sich die Serienschaltung aus Mittel-/Hochtöner, 16 Mikrofarad-Elko und einem Druckkammer- system ("Isofon Schallkompressor"). Dieser Schallkompressor sollte über gewinkelte Aluminiumrohre mittlere und höhere Frequenzen über die beiden seitlichen Gehäuseöffnungen nach draussen führen und den Raumklang bewirken. Diese Besonderheit gab es bei Graetz offenbar nur für 2 Produktionsperioden zwischen 1958 und 1960 in Geräten mit Eintakt-NF-Endstufen (EL84).
Kennt jemand andere Geräte bei anderen Firmen, die das 1957 von Isofon entwickelte System verwenden? In der Bucht wird diese Komponente aus geschlachteten Radios ebenfalls zu horrenden Preisen angeboten und manchmal sogar auch erfolgreich verkauft.
Gruss Walter
Nachtrag: Die Wiedergabe der verfügbaren, gleichen Programme über den Radioplayer mittels Bluetooth Modul (hier über iPhone 1SE) klingen dagegen erschreckend blass. Das sollte aber auch nicht wirklich verwundern. Die Firma war in Europa in den 1950-er Jahren qualitativ alternativlos und existierte bis in die 1970er Jahre. Der Markenname blieb und ging in Gauder Akustik über. Die Produkte kosten im oberen fünfstelligen Bereich. Mir ist klar, dass die korrekte Schreibweise ph und nicht f ist.
!!!
