Jubilate..

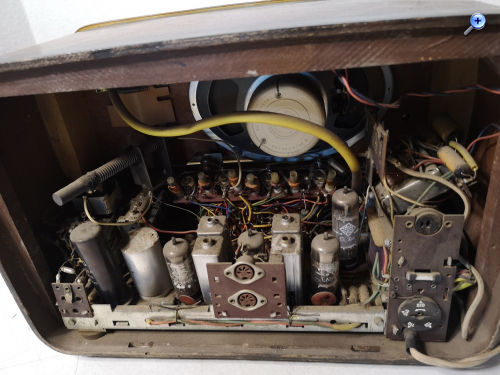

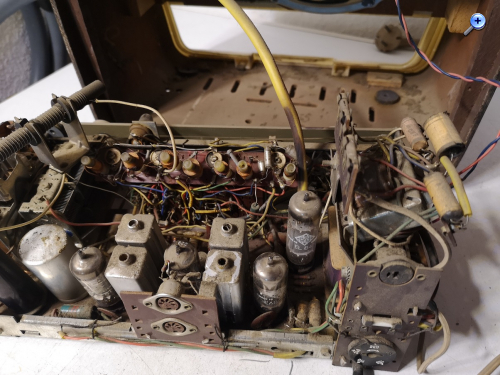

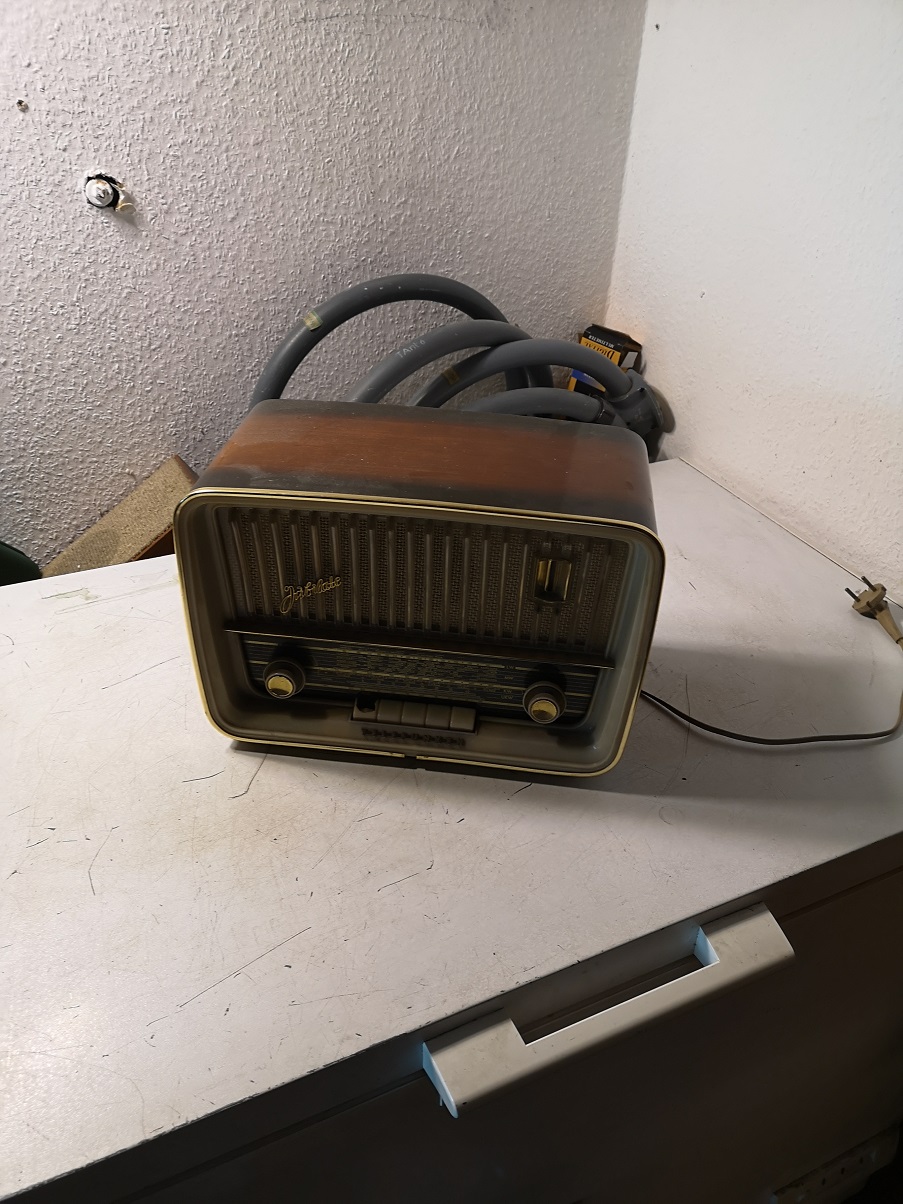

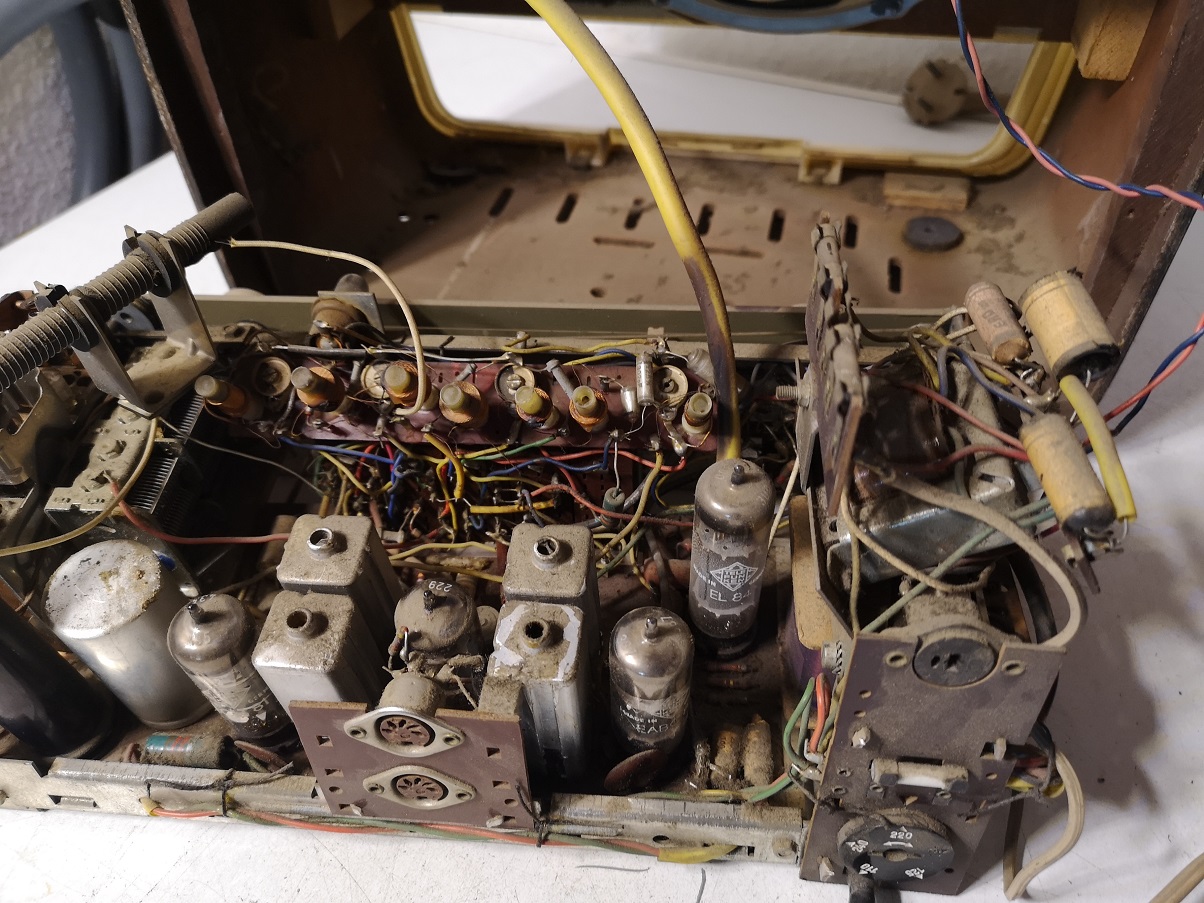

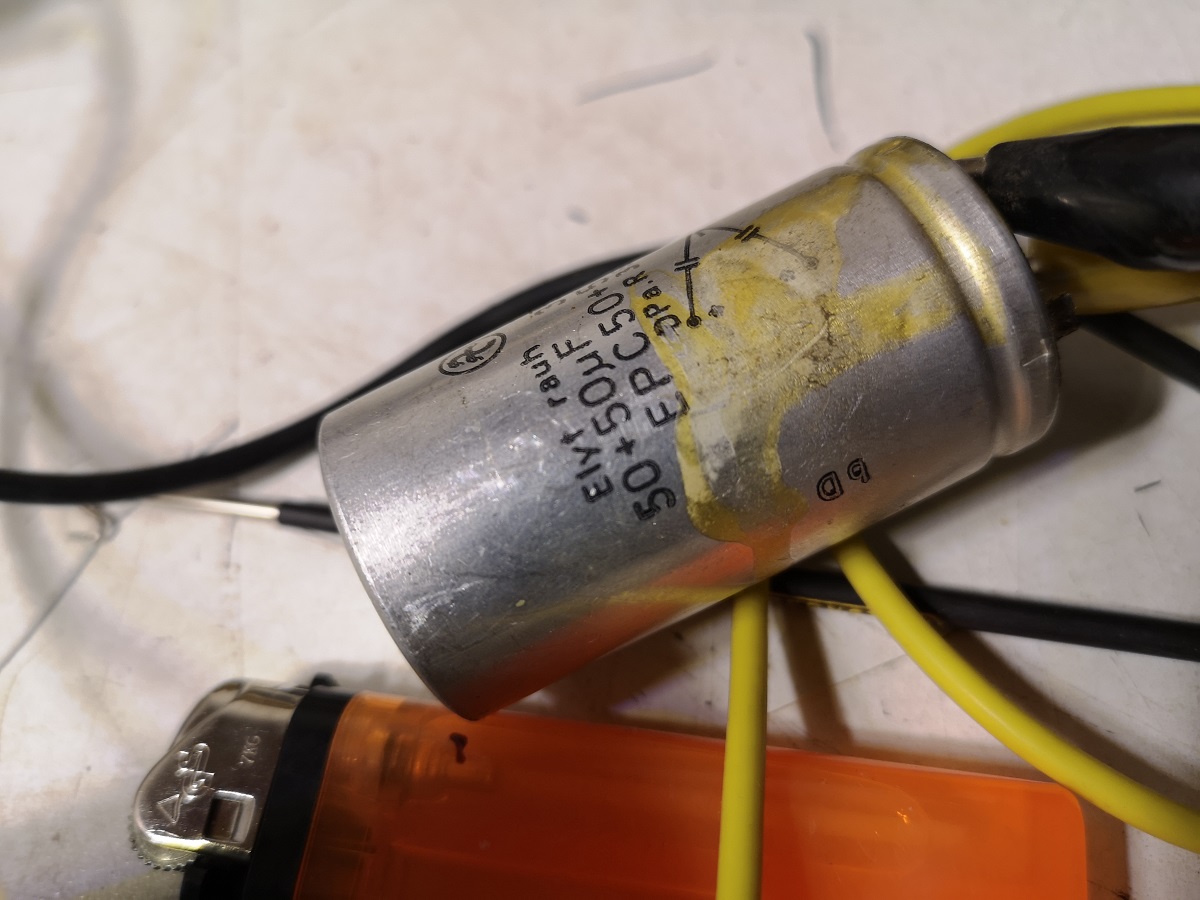

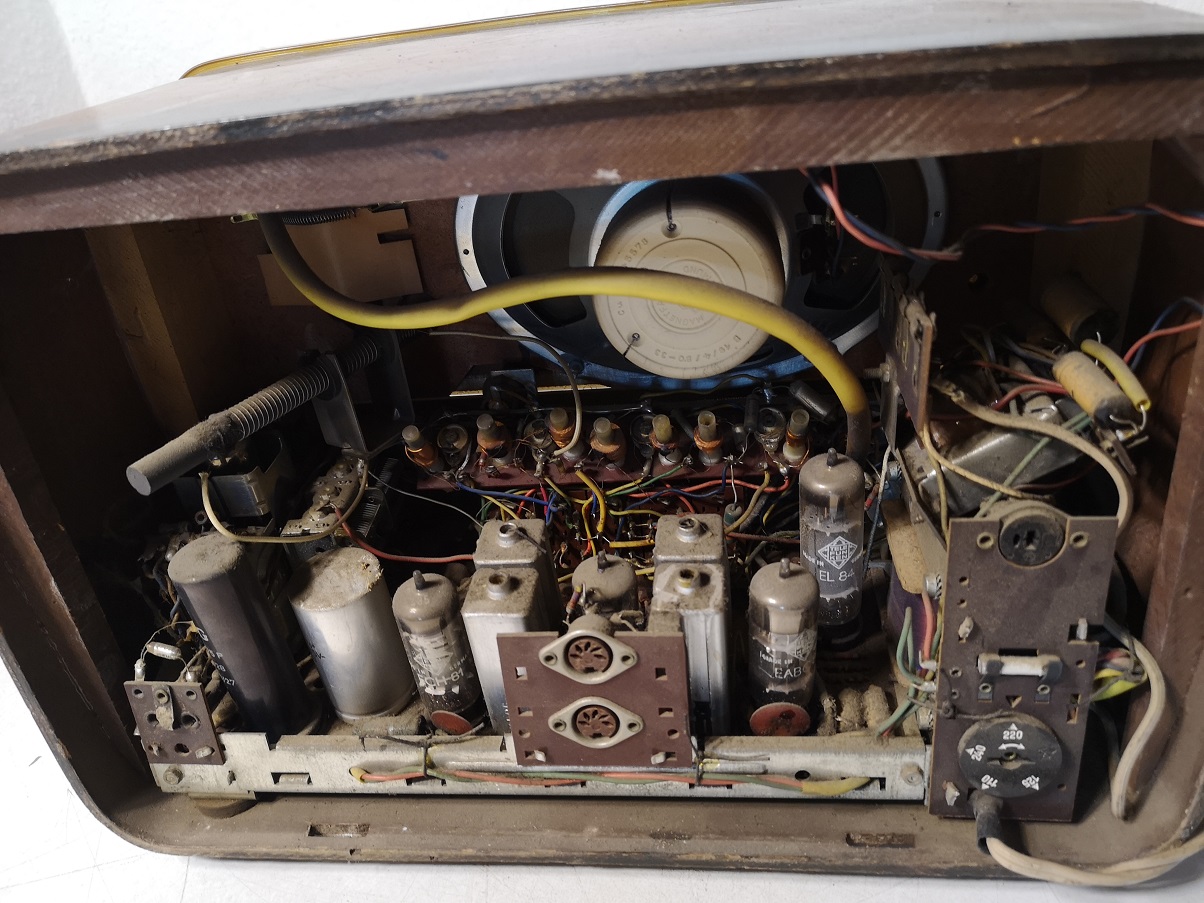

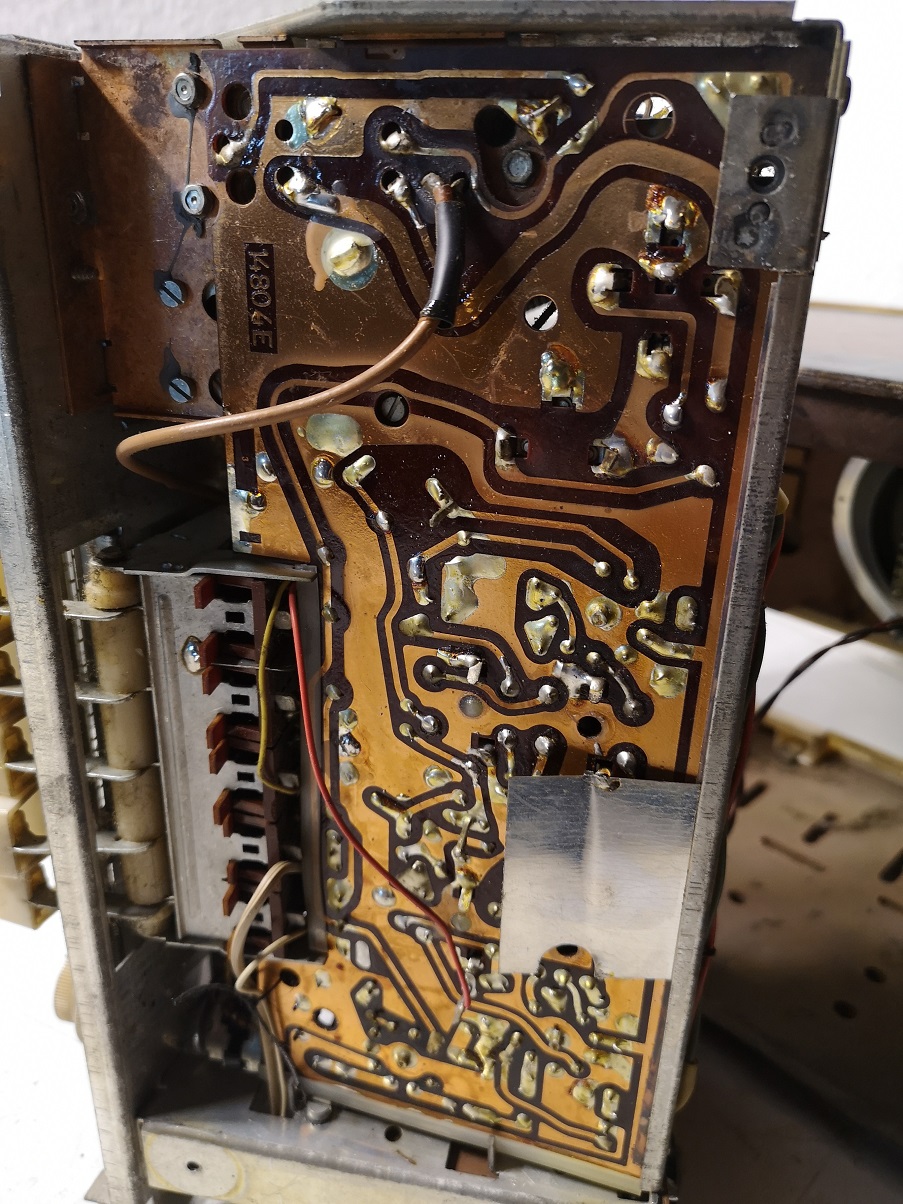

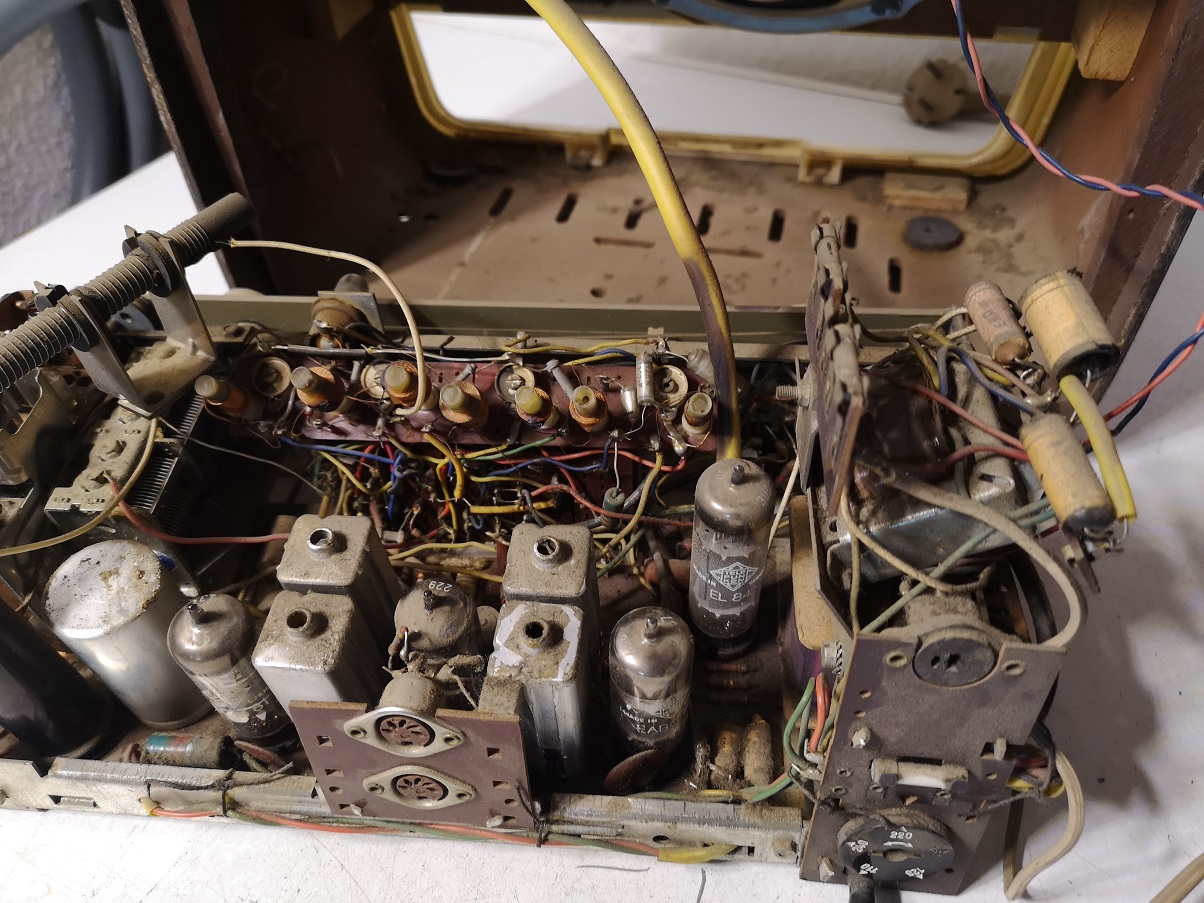

hallo alle,

hier jubelt noch nix.
... bitte warten ... piep

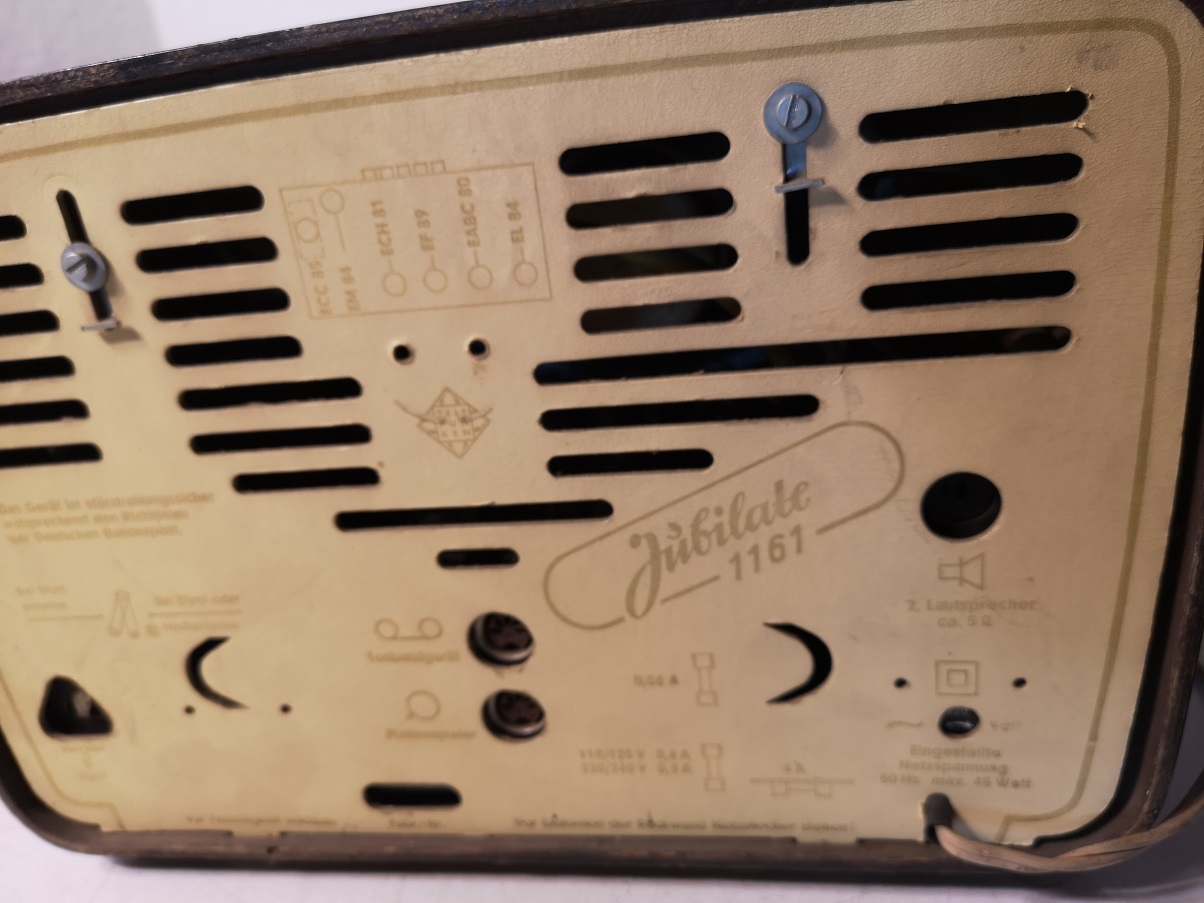

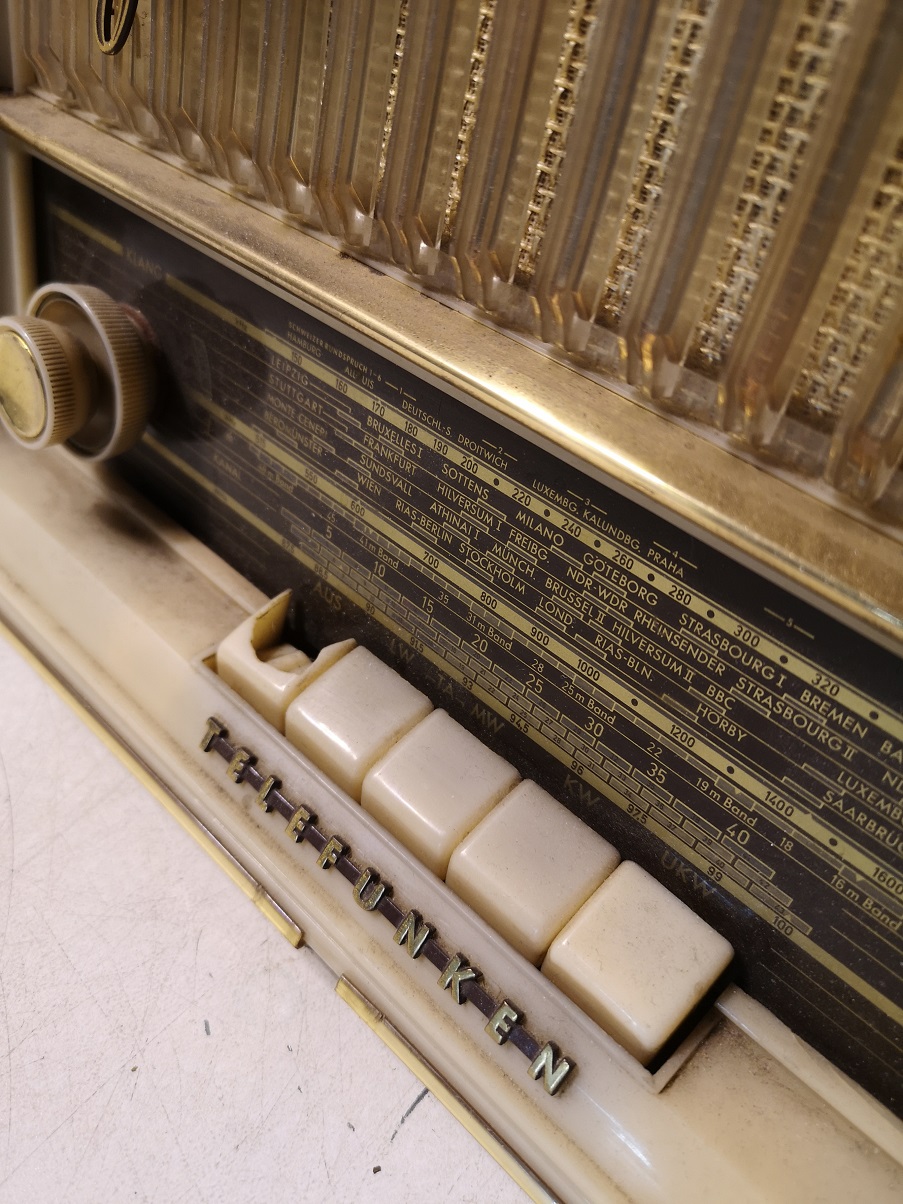

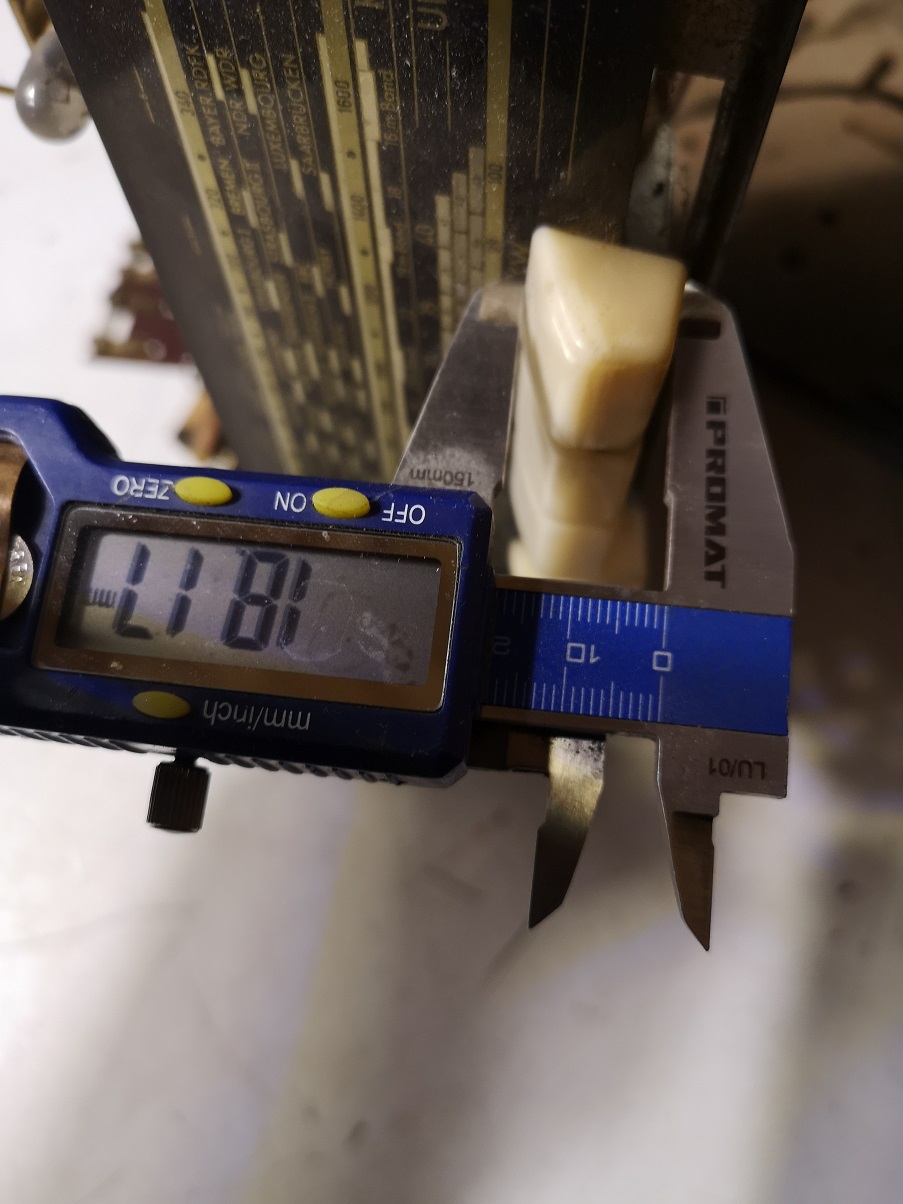

ist die 1161

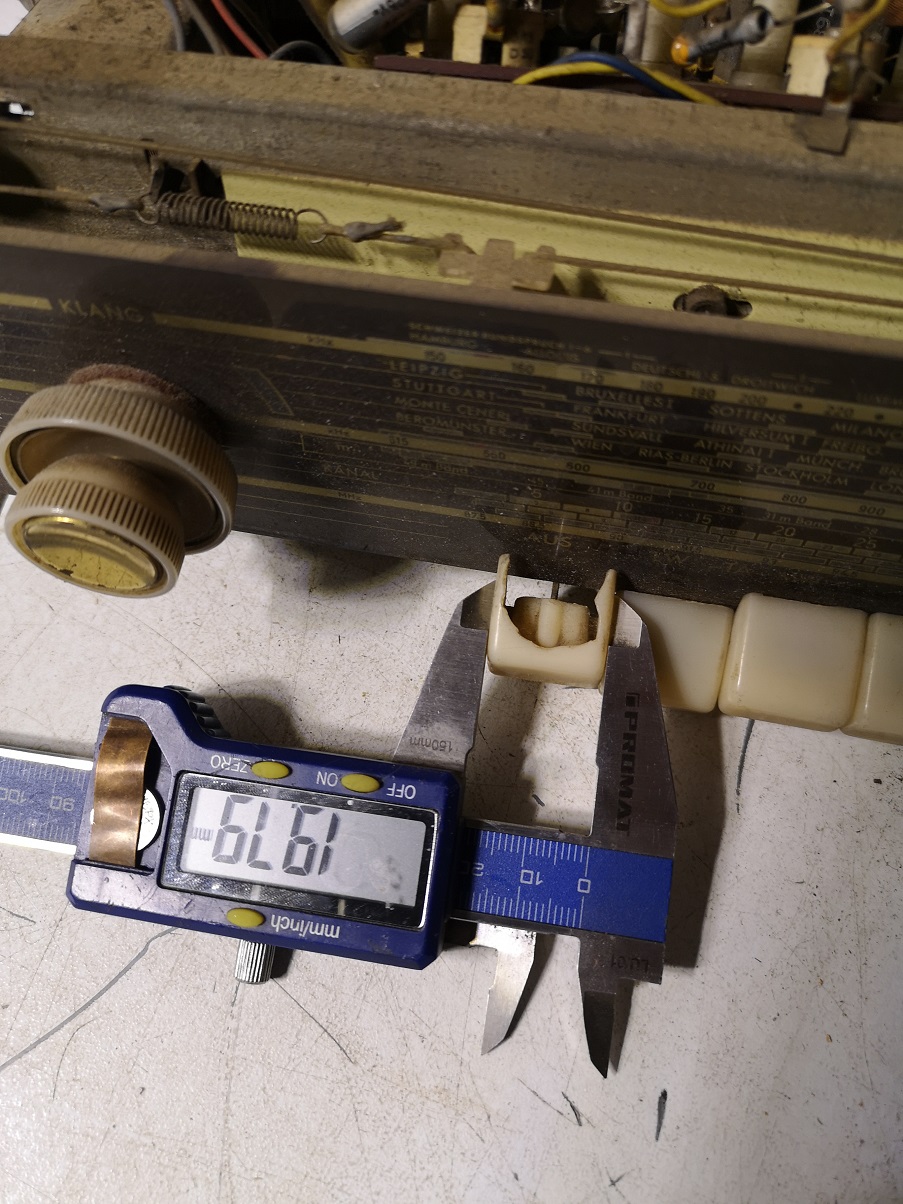

Taste


lG Martin

Datei-Anhänge
jubi-1.jpg jubi-1.jpg (10x)

Mime-Type: image/jpeg, 322 kB

jubi-2.jpg jubi-2.jpg (8x)

Mime-Type: image/jpeg, 203 kB

jubi-3.jpg jubi-3.jpg (10x)

Mime-Type: image/jpeg, 355 kB

jubi-4.jpg jubi-4.jpg (12x)

Mime-Type: image/jpeg, 414 kB

jubi-5.jpg jubi-5.jpg (9x)

Mime-Type: image/jpeg, 387 kB

jubi-6.jpg jubi-6.jpg (10x)

Mime-Type: image/jpeg, 340 kB

jubi-7.jpg jubi-7.jpg (11x)

Mime-Type: image/jpeg, 223 kB

jubi-8.jpg jubi-8.jpg (12x)

Mime-Type: image/jpeg, 379 kB

HB9 gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
29.08.21 09:37
Martin.M

WGF-Premiumnutzer

29.08.21 09:37
Martin.M

WGF-Premiumnutzer

Re: Jubilate..

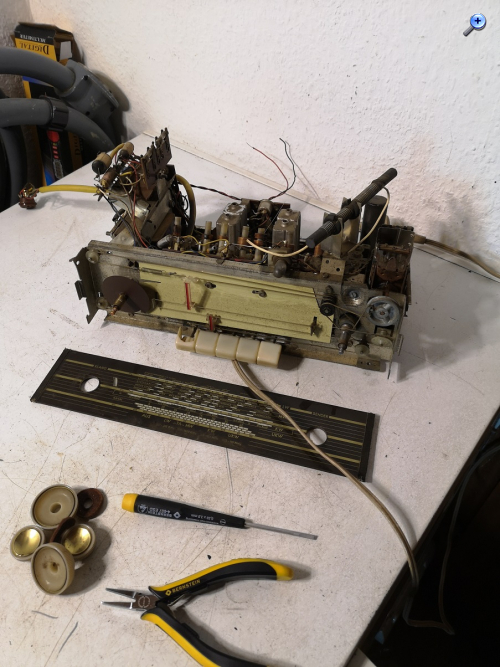

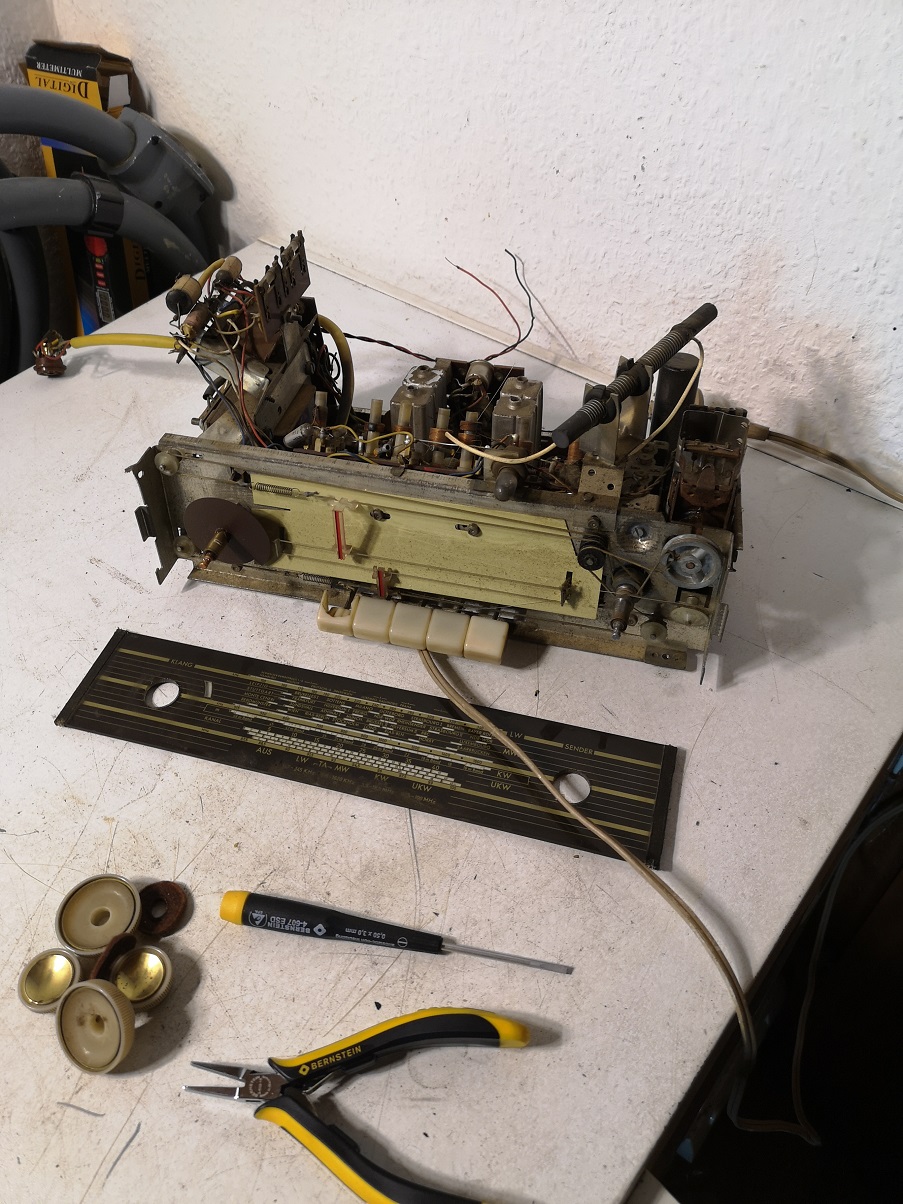

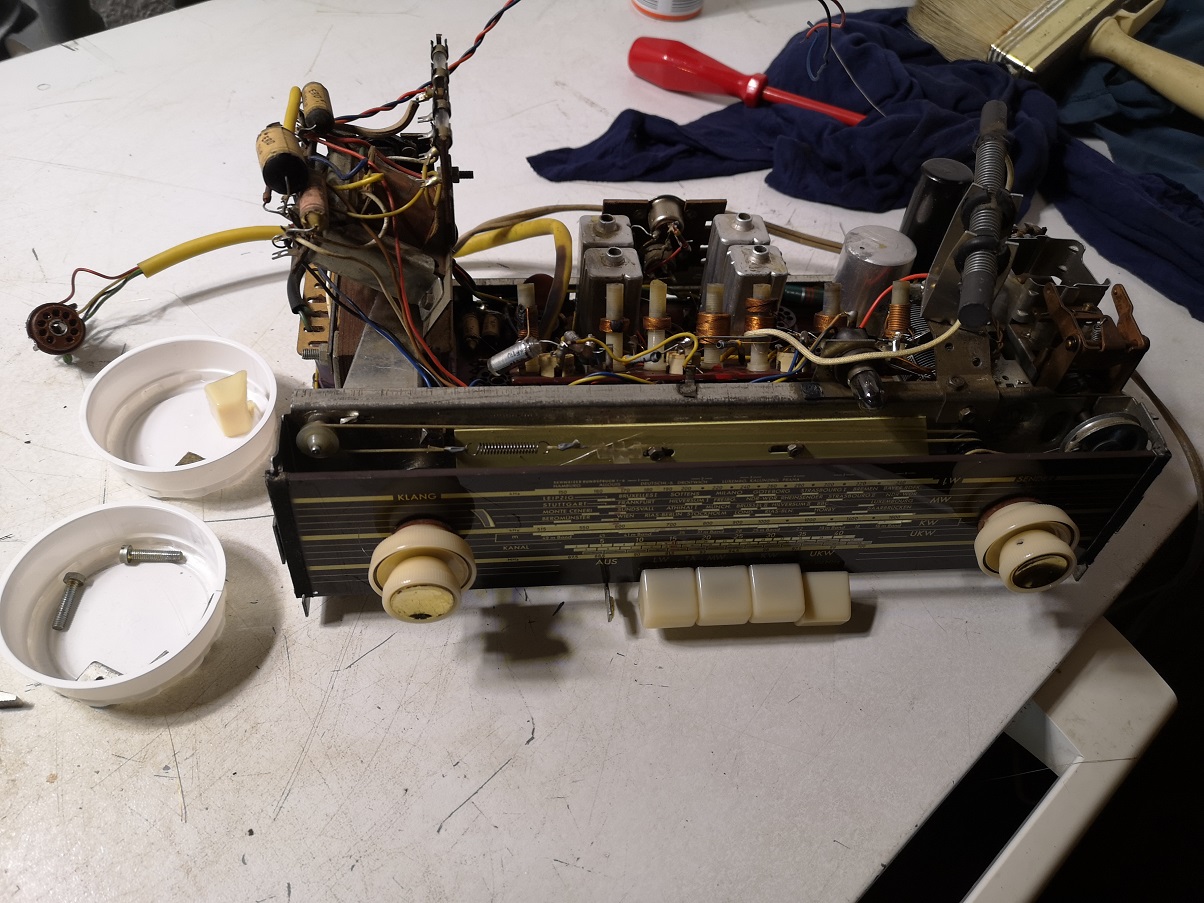

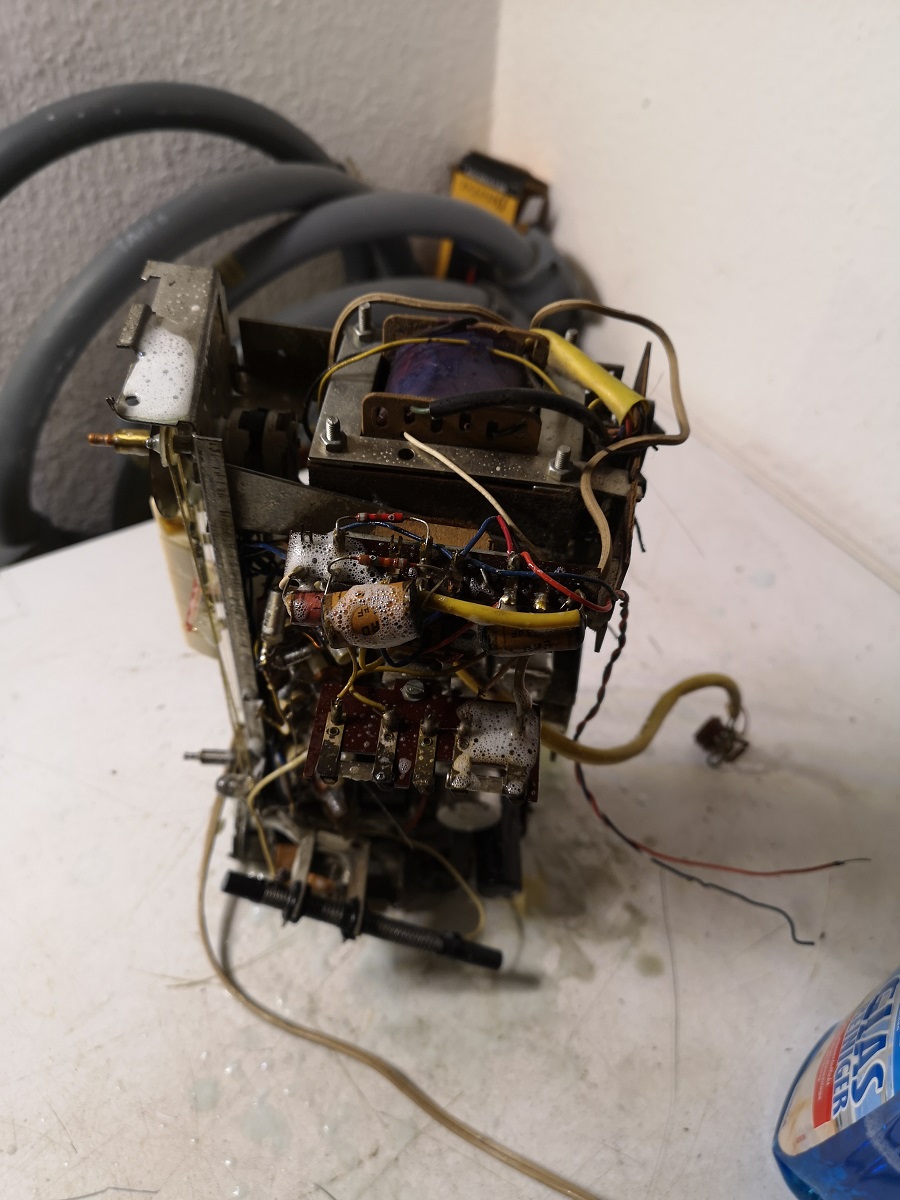

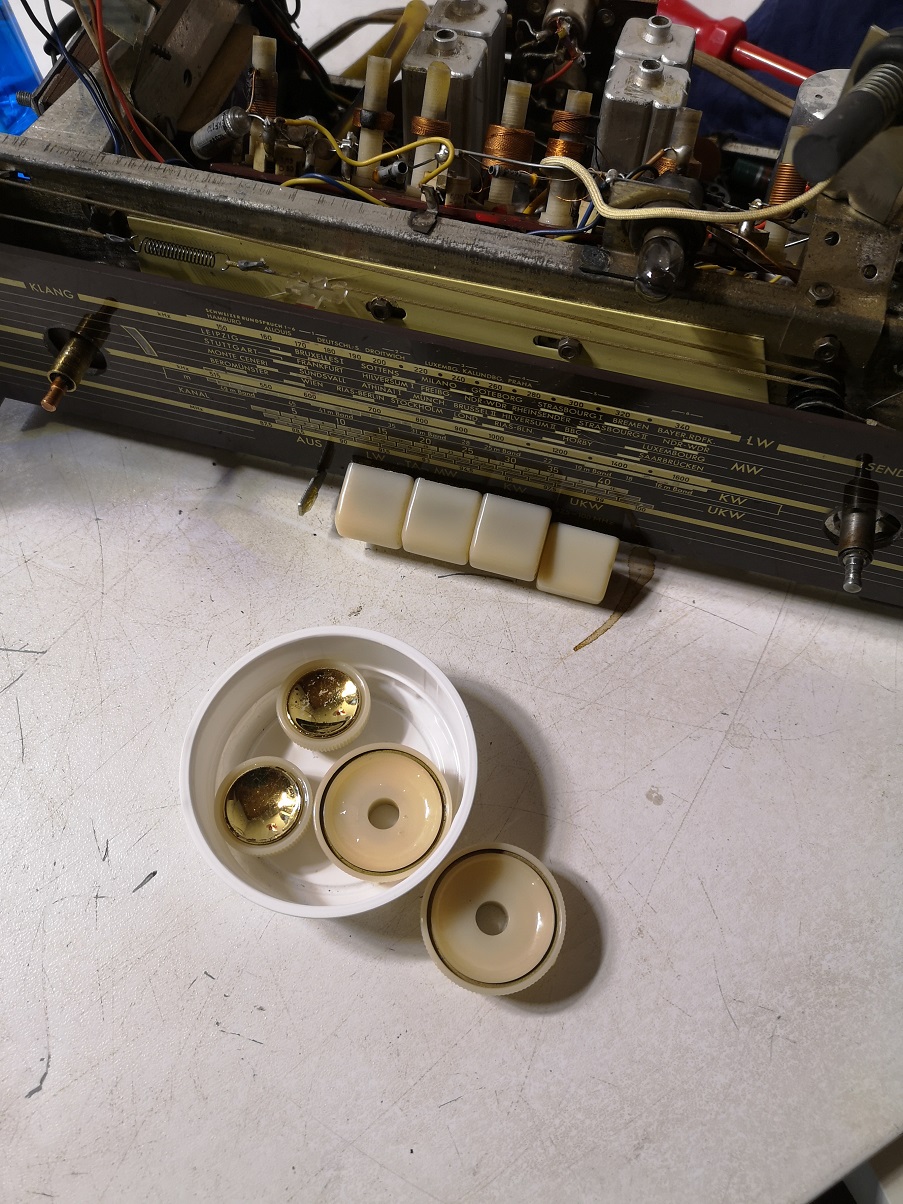

die Wellenkino-übliche Waschorgie, verschont werden nur Trafos und Papierteile die nicht entfernt werden.

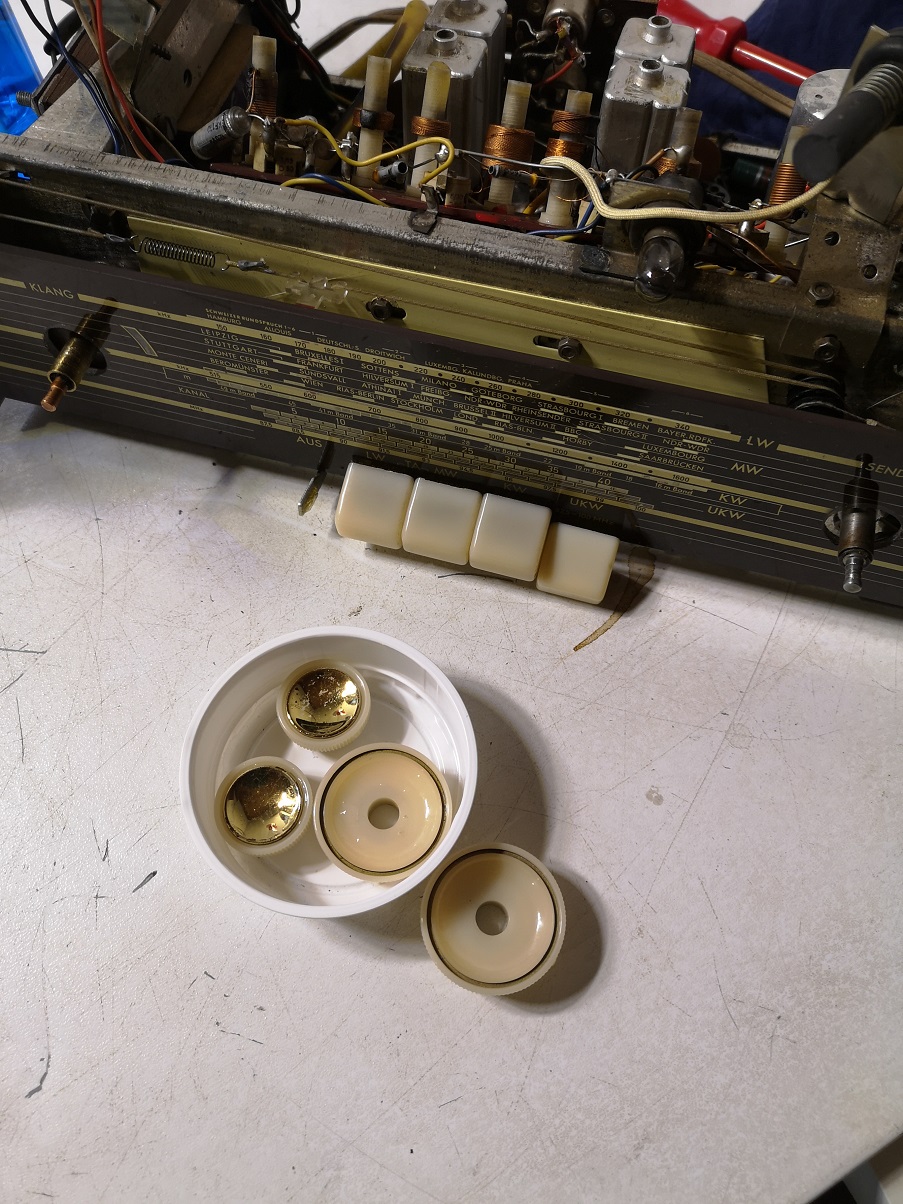

Knöpfe wandern in die Spülmaschine. Der Verbrauch an Glasreiniger ist erheblich.

Gangbar machen Doppelpoti, das ist nicht ganz ohne









Datei-Anhänge
jubi-9.jpg jubi-9.jpg (9x)

Mime-Type: image/jpeg, 392 kB

jubi-10.jpg jubi-10.jpg (9x)

Mime-Type: image/jpeg, 418 kB

jubi-11.jpg jubi-11.jpg (11x)

Mime-Type: image/jpeg, 231 kB

jubi-13.jpg jubi-13.jpg (10x)

Mime-Type: image/jpeg, 205 kB

jubi-14.jpg jubi-14.jpg (7x)

Mime-Type: image/jpeg, 413 kB

29.08.21 09:54
Martin.M

WGF-Premiumnutzer

29.08.21 09:54
Martin.M

WGF-Premiumnutzer

Re: Jubilate..

hallo alle,

etwas zitronenfrisch das Jubi..

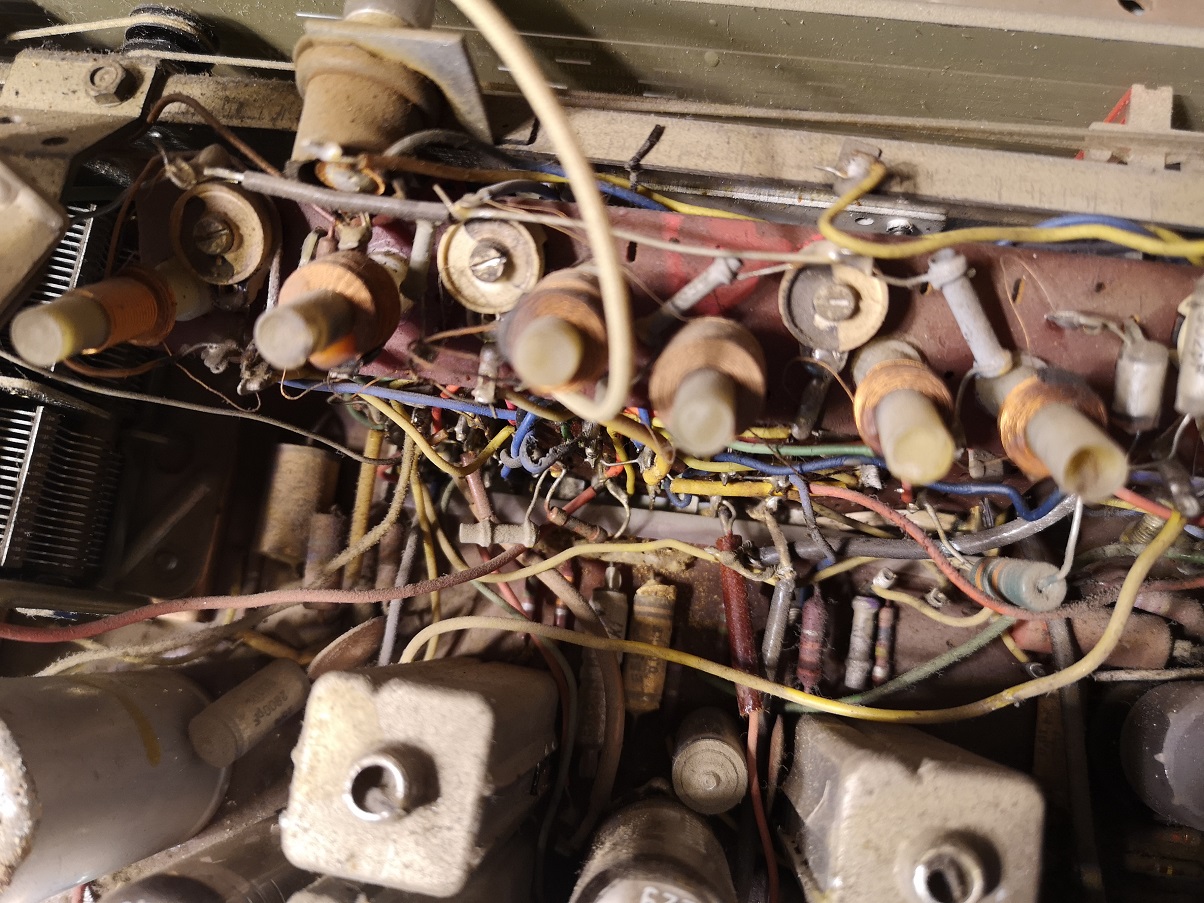

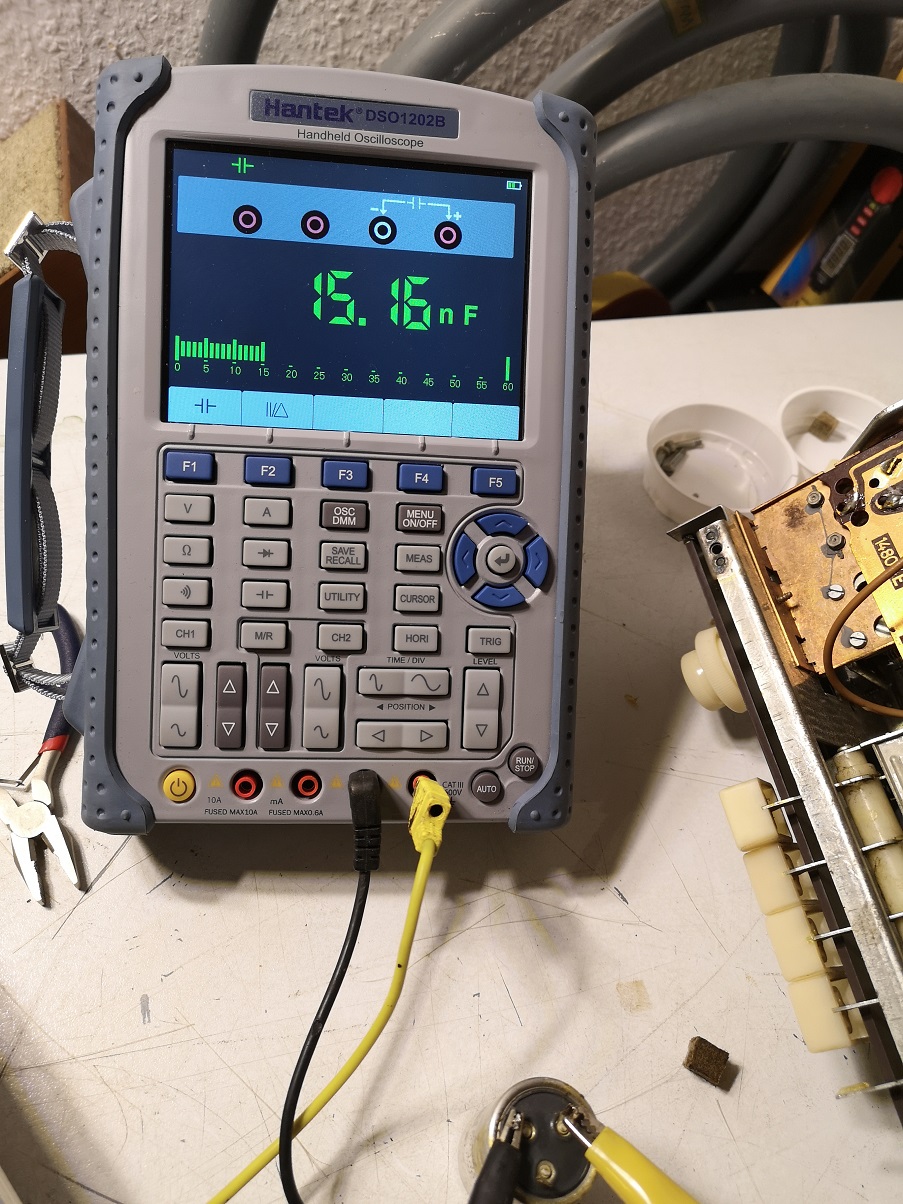

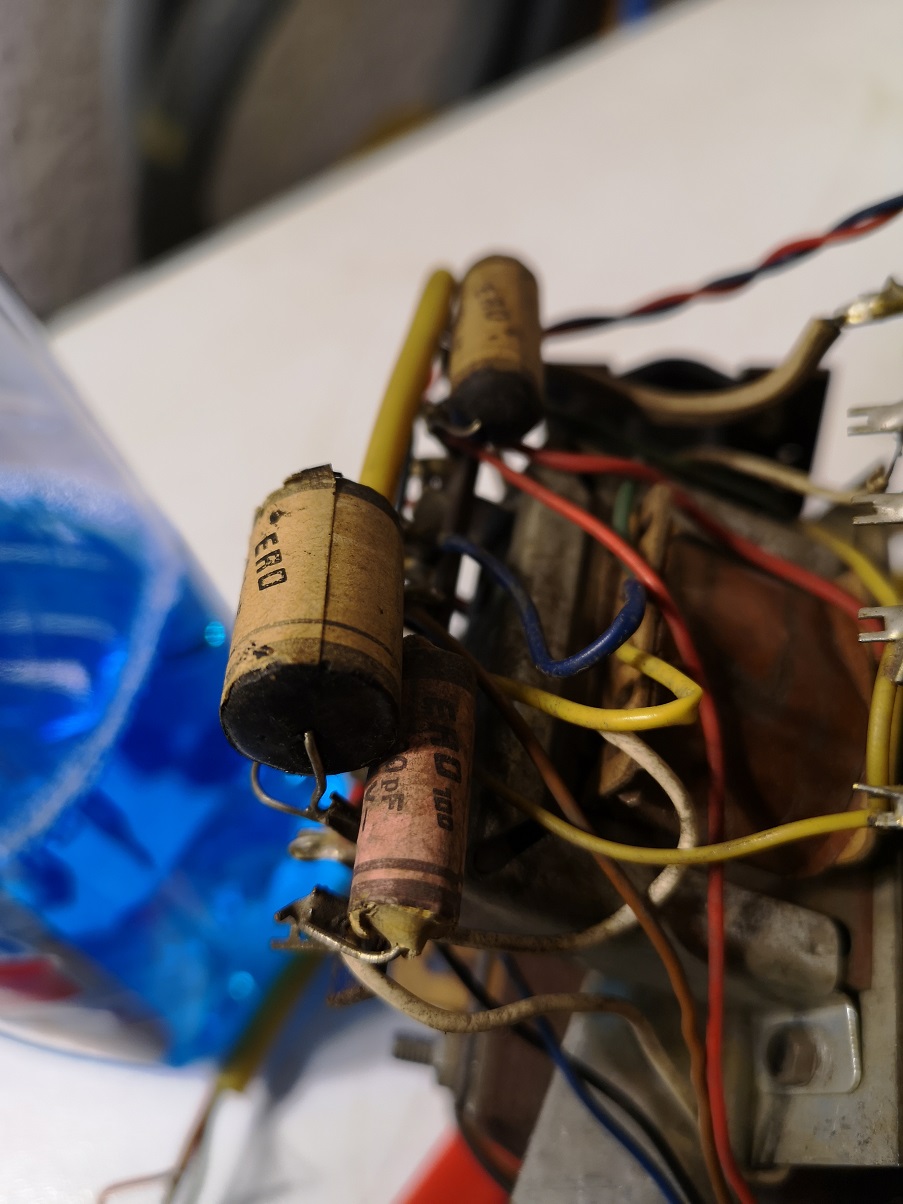

Inventur der Problem-C.

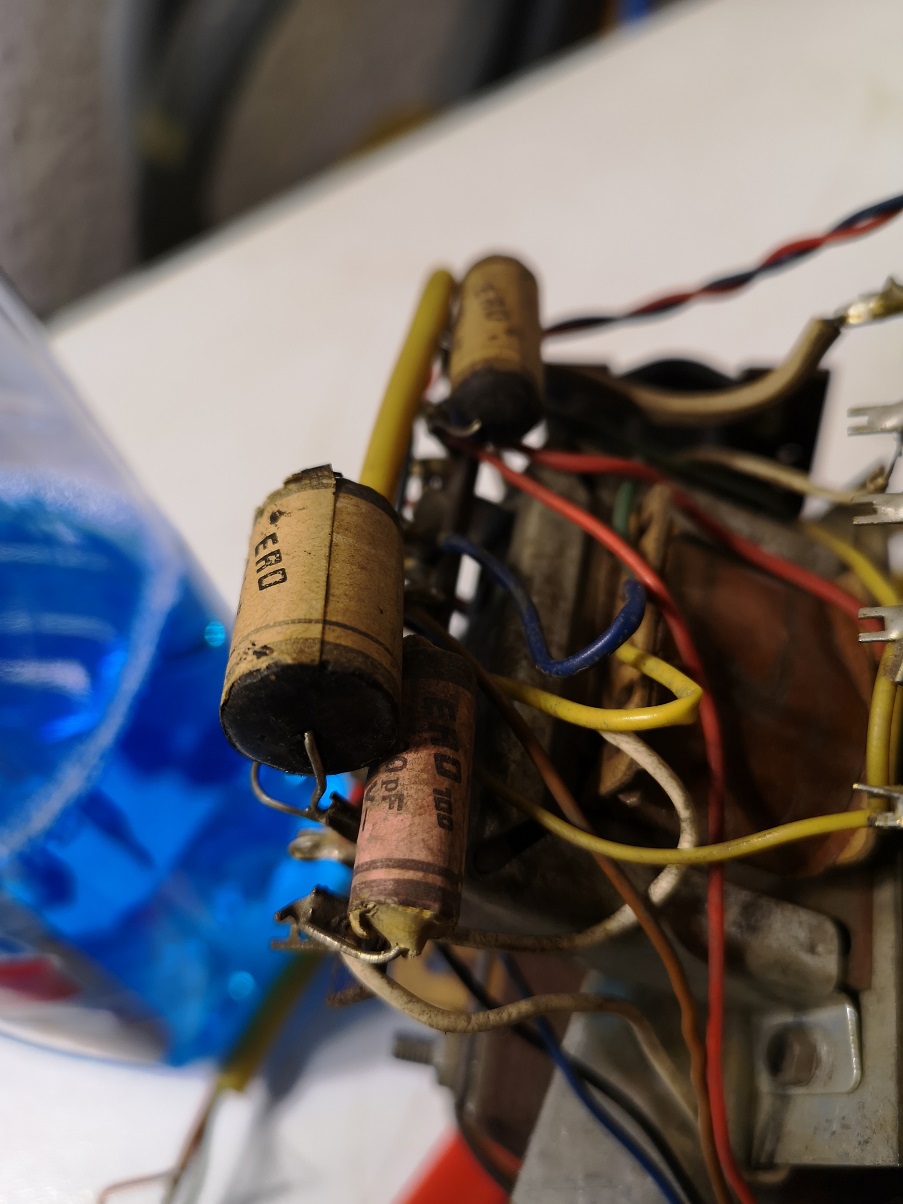

7x Teer = raus + neu

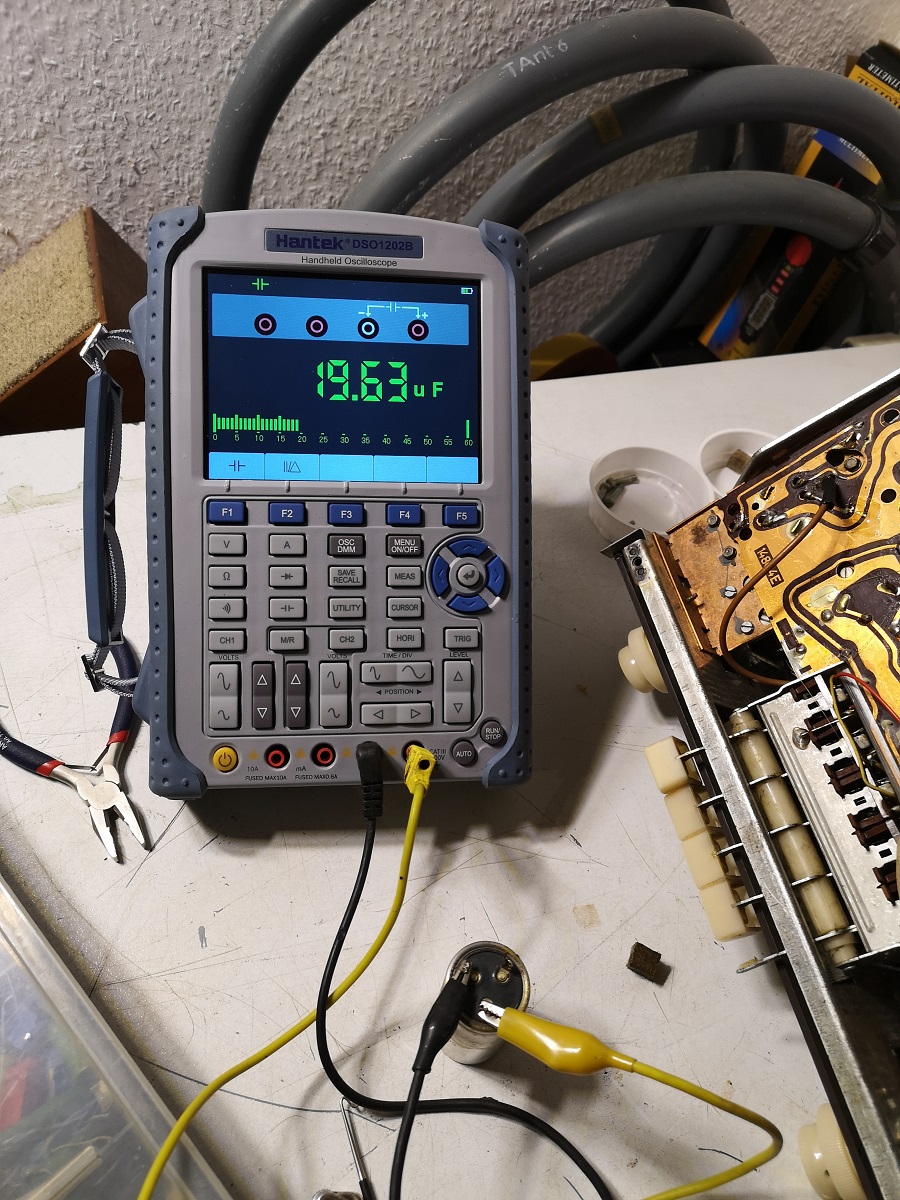

2x kleiner Elko = zum Nixieprüfer
1x Netzelko = zum Nixieprüfer
--------------------
10 Stück :-) Löter an.

lG Martin

Zuletzt bearbeitet am 29.08.21 09:55

Datei-Anhänge
jubi-15.jpg jubi-15.jpg (10x)

Mime-Type: image/jpeg, 352 kB

29.08.21 12:14
HB9

WGF-Premiumnutzer

29.08.21 12:14
HB9

WGF-Premiumnutzer

Re: Jubilate..

Hallo Martin,

der Staub ist noch drin, somit ist das Gerät vollständig

Sieht ziemlich gedrängt aus, dafür braucht es nicht viel Platz in der Sammlung. Die defekte Taste ist was für den 3D-Drucker, so man einen hat.

Gruss HB9

29.08.21 12:42
Martin.M

WGF-Premiumnutzer

29.08.21 12:42
Martin.M

WGF-Premiumnutzer

Re: Jubilate..







Datei-Anhänge
jubi-16.jpg jubi-16.jpg (11x)

Mime-Type: image/jpeg, 210 kB

jubi-17.jpg jubi-17.jpg (10x)

Mime-Type: image/jpeg, 387 kB

jubi-18.jpg jubi-18.jpg (6x)

Mime-Type: image/jpeg, 431 kB

29.08.21 19:03
Martin.M

WGF-Premiumnutzer

29.08.21 19:03
Martin.M

WGF-Premiumnutzer

Re: Jubilate..

das Radio nervt, es geht nicht an
so is das mit den Oldies.

... weiter

lG Martin

29.08.21 21:41
Martin.M

WGF-Premiumnutzer

29.08.21 21:41
Martin.M

WGF-Premiumnutzer

Re: Jubilate..

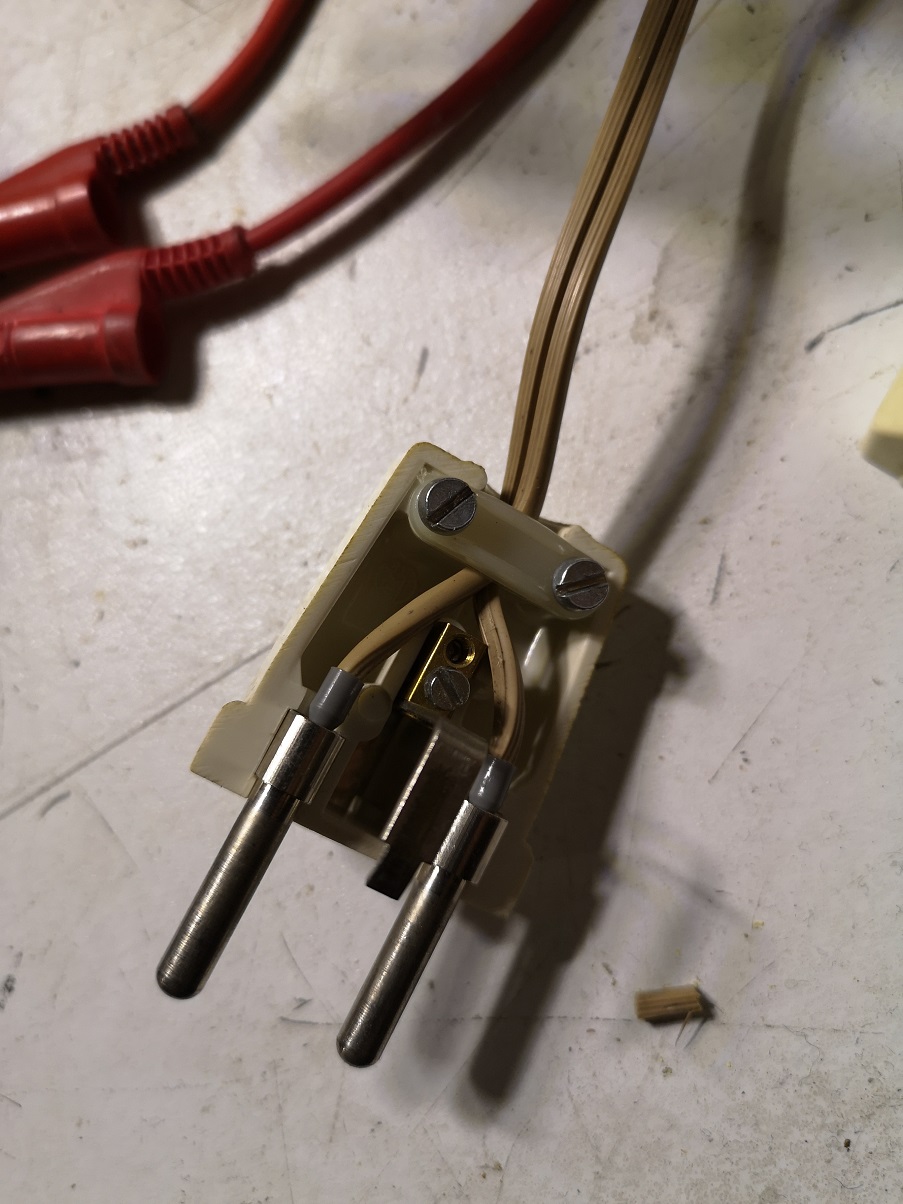

Netzstecker erwischt und erneuert.

Gleichrichter wurde heiß, erneuert.

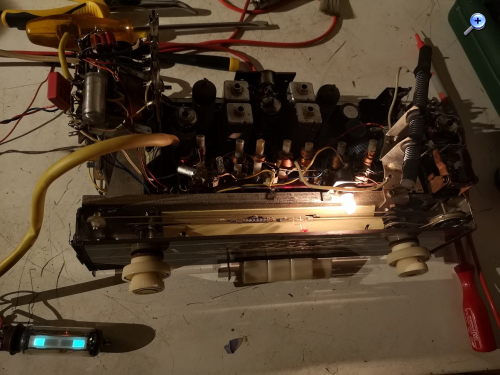

Jetzt is es an, nur ein leichter Brumm, kein Knackser beim Bandwechsel.
Das Abstimmen verursacht keine Reaktion bei der Anzeigeröhre.

Verdacht auf Kathodenelko EL84



Datei-Anhänge
jubi-20.jpg jubi-20.jpg (8x)

Mime-Type: image/jpeg, 232 kB

jubi-21.jpg jubi-21.jpg (12x)

Mime-Type: image/jpeg, 325 kB

30.08.21 22:04
Martin.M

WGF-Premiumnutzer

30.08.21 22:04
Martin.M

WGF-Premiumnutzer

Re: Jubilate..

hallo alle,

EL84 OK

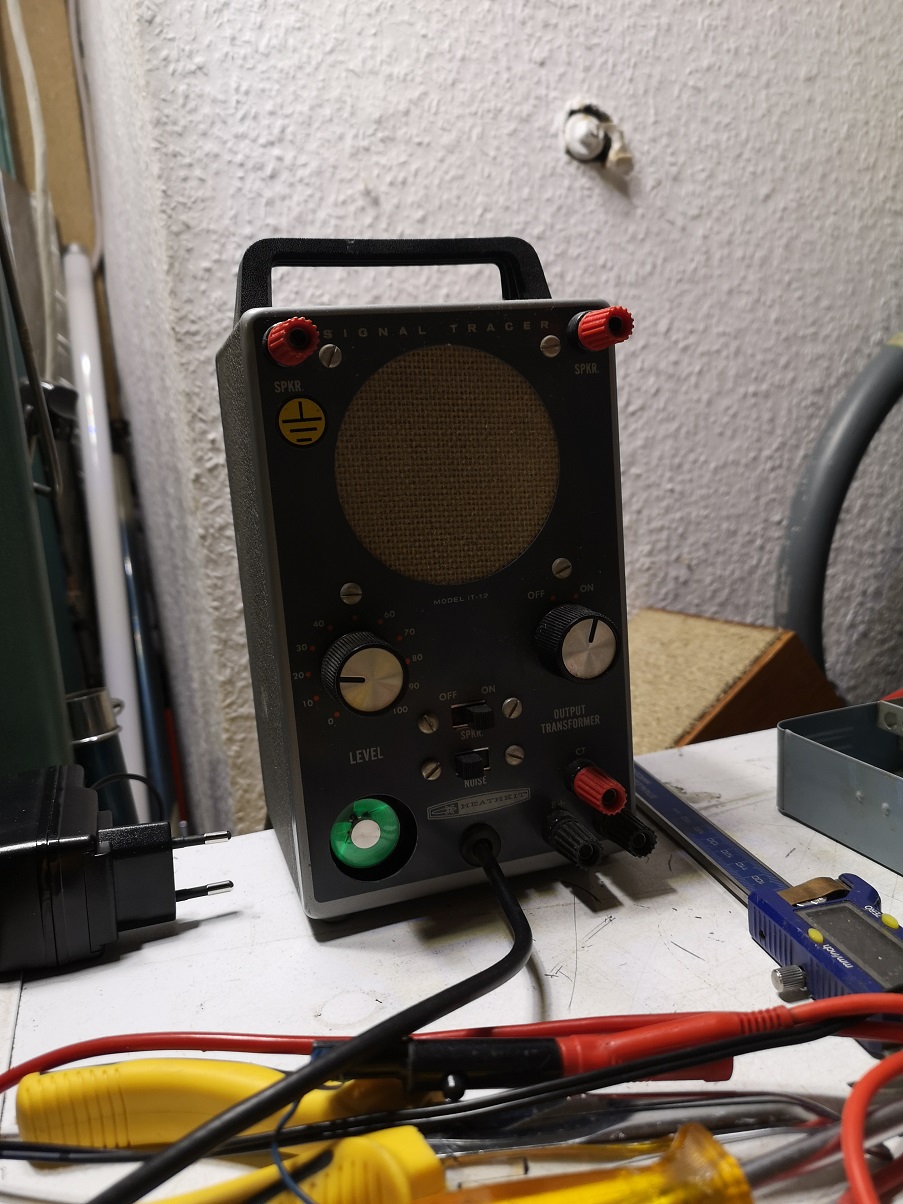

jetzt muß der Tracer ran, er findet das Signal


theoretisch ... ist das Problem da wo das Signal nichtmehr weiterkommt ...
dank Röhren ist so ein IT12 ziemlich unkaputtbar.

Datei-Anhänge
it12-1.jpg it12-1.jpg (5x)

Mime-Type: image/jpeg, 297 kB

31.08.21 20:41
Martin.M

WGF-Premiumnutzer

31.08.21 20:41
Martin.M

WGF-Premiumnutzer

Re: Jubilate..

hallo alle,

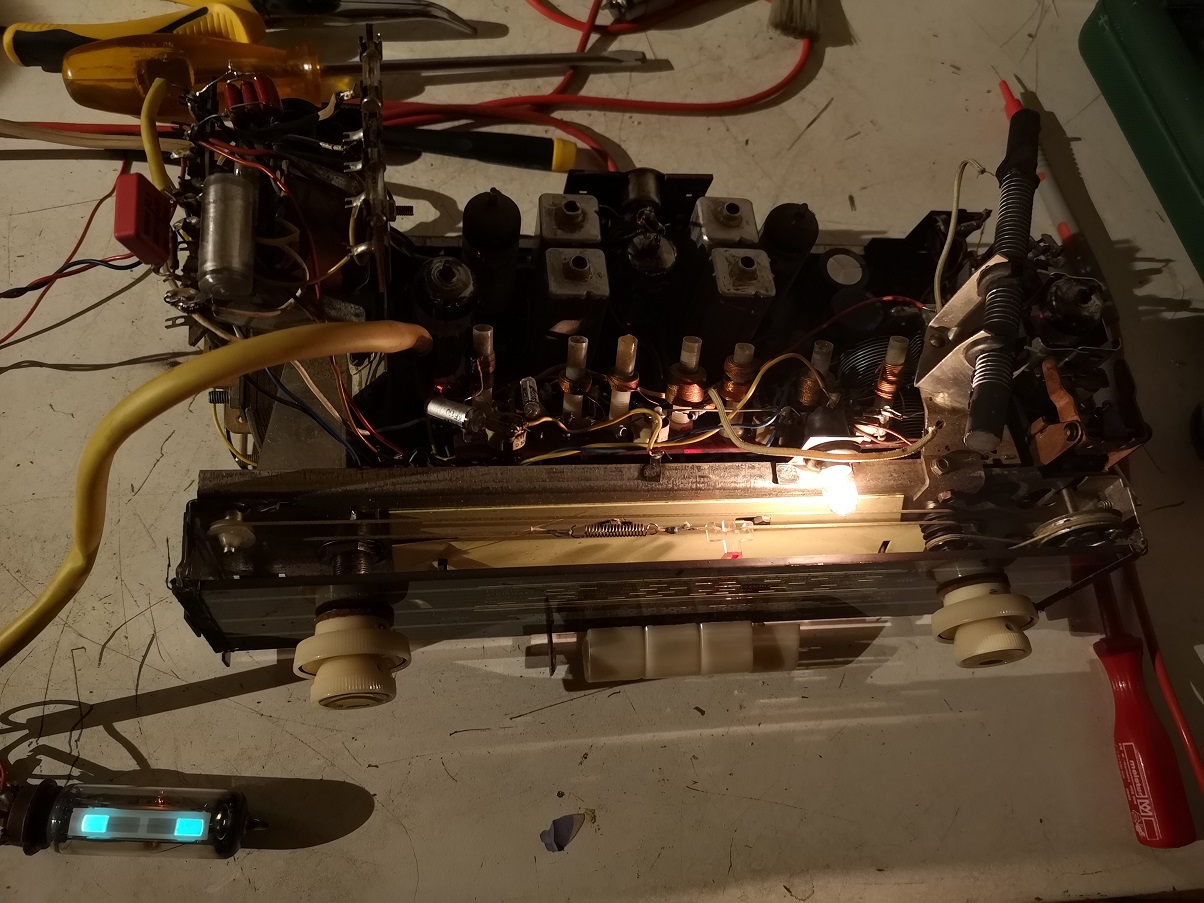

jetzt wurde auchnoch ein keramischer Koppel C an der EABC80 getauscht und sieh an es empfängt jetzt.
Allerdings ist ein schauerlicher Netzbrumm drüber und der Regler macht nicht richtig zu nach links
lG Martin
